无线电信号及其分类

有线与无线通信

通信：指信息的交流与传递。

有线通信：用导向性传输媒体，即信息流沿着固体媒体传播。

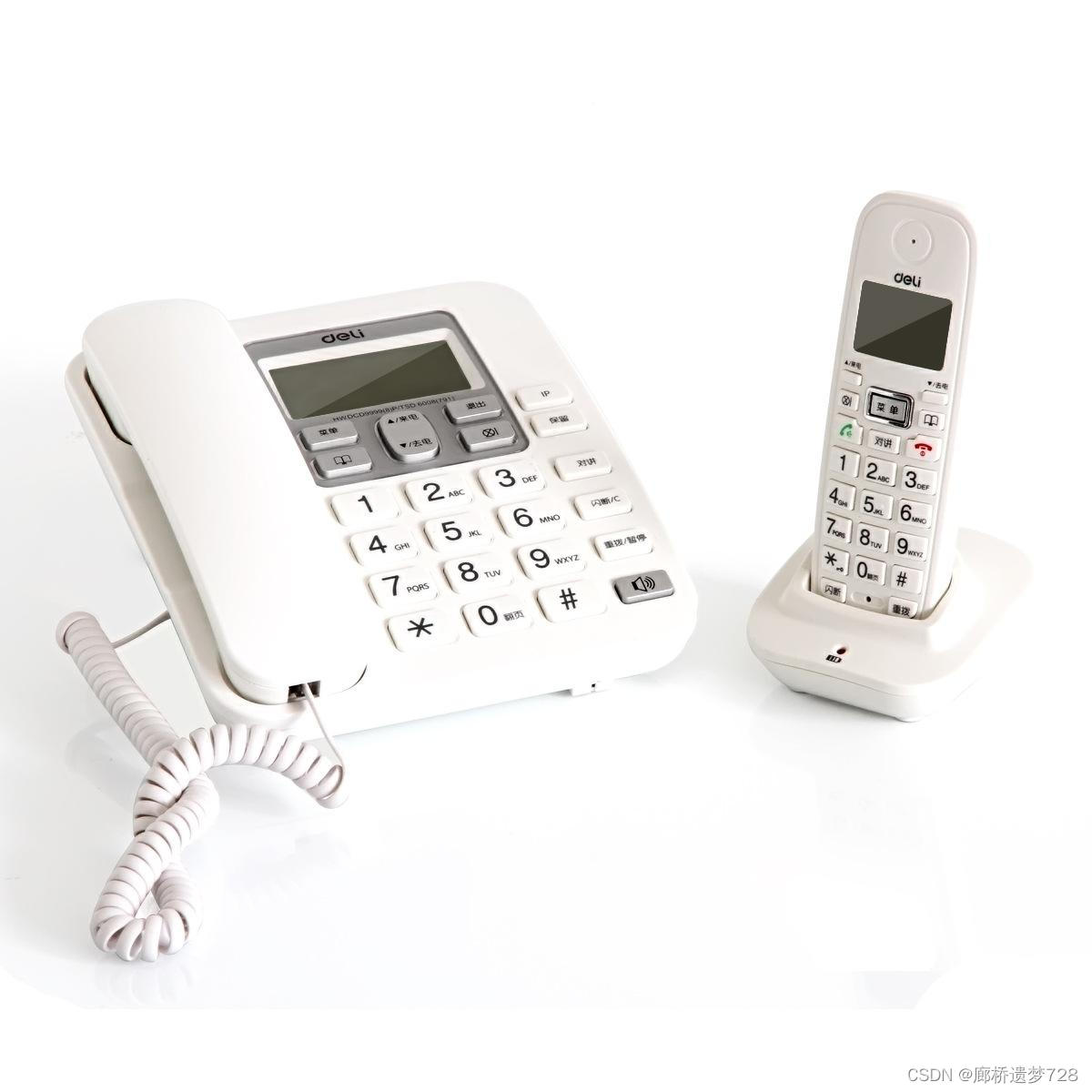

例如电报、座机都是沿导线传送信号。

无线通信：用非导向性传输媒体，即在自由空间中被传播。分为红外线、电磁波等。其中利用电磁波传输信息称为无线电通信。

例如：广播、手机、卫星等。

---

无线电通信分类

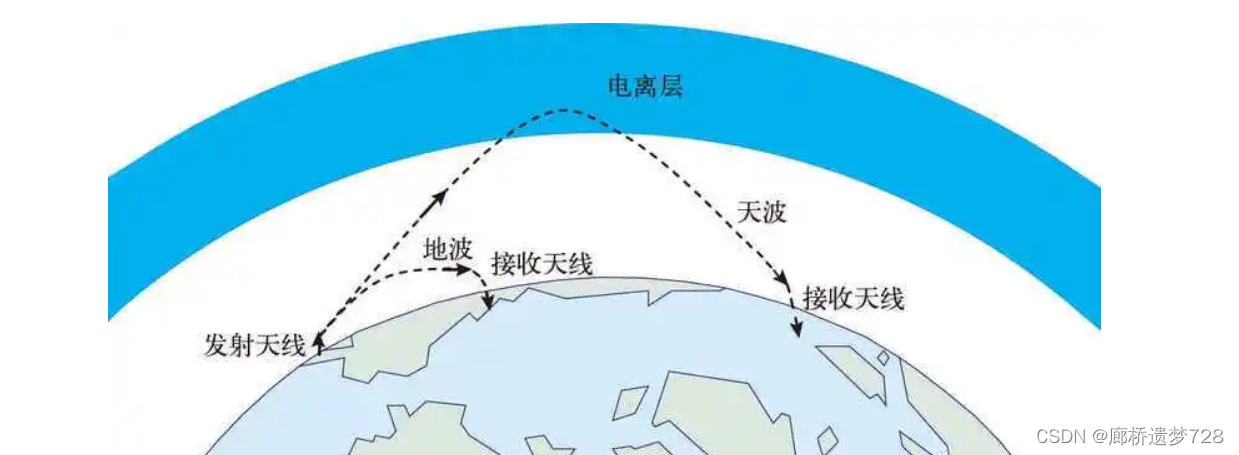

电磁波从发射天线辐射出去后，经过自由空间到达接收天线的传输途径可分为两大类：地波与天波。

• 地波

可分为两类：一个是地面波，信号沿着地面传输；一个是空间波，接收信号由直射波与反射波组成。

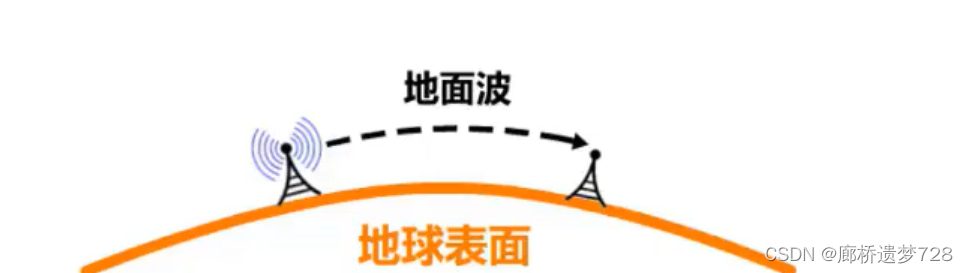

地面波传播：由于地球可以看成一个巨大的导体，电磁波可以绕着地球传播。且地面波频率越低，其损耗也越低，故一般为长波或超长波。性能相对于天波来说较稳定，传播途中有障碍物时可以绕过去。

• 天波

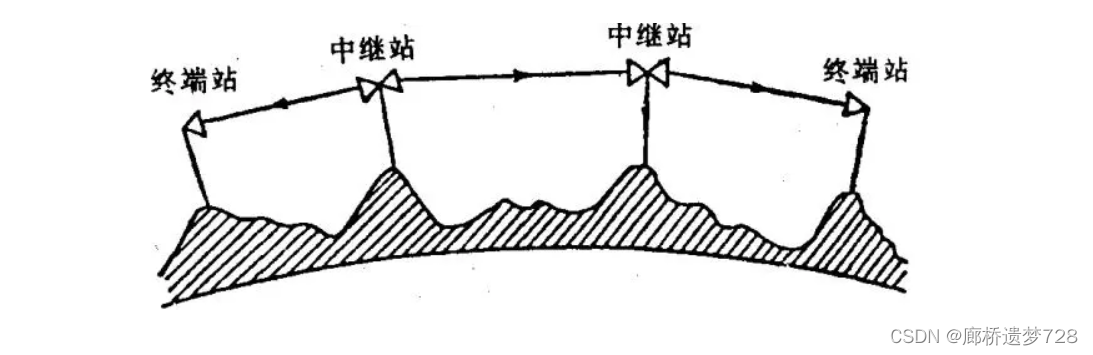

视线传播：为频率较高的超短波及其更高频率的无线电波，主要沿空间直线传播。由于地球曲率的原因，视线传播的距离有限，一般为视线距离。(为了传远，通常将天线架高)

遇到障碍物时偏离原路径或者被反射，而不能继续沿地平线或者绕过障碍物传播。

电离层反射传播：电离层为地球大气的一个电离区域，离地面60km以上。电磁波到达电离层后会被反射。

此时影响传播因素：

①与电离层有关。

电离层容易受天气状况影响，故电离层反射传播受外部影响大。

②电磁波频率不能太高，也不能太低。

频率太高会直接穿过电离层，无反射作用。频率太低信号衰减会比较大，甚至无法到达电离层。

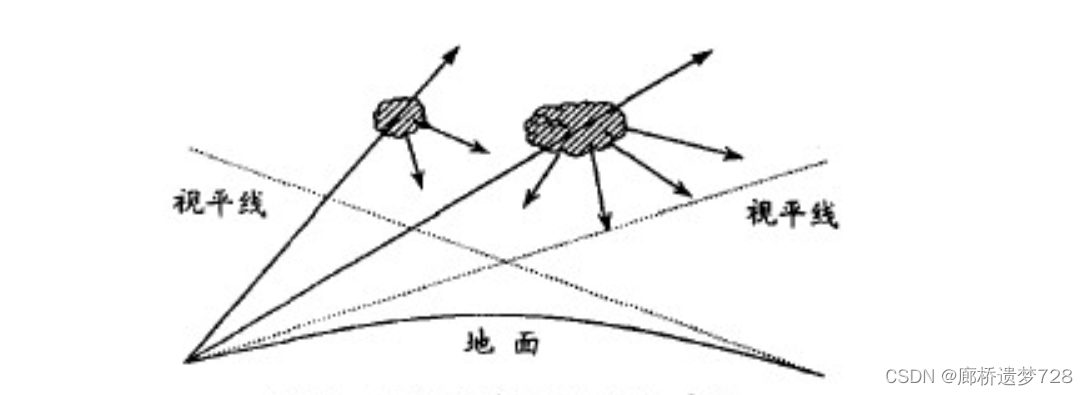

对流层散射传播：在对流层，空气密度稀薄，有大气现象产生(如：风雨雷电)。当电磁波到达后有散射现象。

散射具有很强的方向性和随机性，受外界影响大。传播距离约为100～500km，适合频率：400～6000MHz之间。

---

信号的调制

调制：在发射端把信号变换成适合于在信道(传输链路)中进行传输的形式的一种过程。通常将消息信号放到一个载波上，这个载波更适合在信道里传播 (相当于送快递时，将快递装进快递车里)。

• 调制的必要性

为什么要将信号放到载波上，让这个载波发射？

一般情况下，载波频率＞＞所需传输信号频率。根据天线理论：为了要有效传播电磁波，要求天线的高度d与所传播的电磁波波长λ之间的关系如下：

d ≥λ/10

以话音通信为例，我们要传递话音信号，而话音信号主要频率范围集中在：300～3400Hz。由c=fλ可知，波长范围为：10^5～10^6m。则天线高度要高达：10^4～10^5m，显然不可能。故我们需要提高发射信号的频率。

即使话音信号能够有效的传播，在信道里头公用一个频率(人说话的频率基本一样)，相互会产生干扰，接收端无法区分。

基于以上两个原因，在进行无线通信时要采用调制。

• 调制的分类

调制的方法大致分为两大类：连续波调制与脉冲波调制。

连续波调制：载波的频率大部分是单一的，故可以写为：Asin(t) ，有三个参数可以改变，即：振幅A、频率、初相角。改变这3个参数中的某一个，就是连续波调制。

连续波调制可以分为3种方式：调幅(AM)、调频(FM)、调相(PM)。

脉冲波调制：一种双重调制，此处不做过多叙述。
