RTU

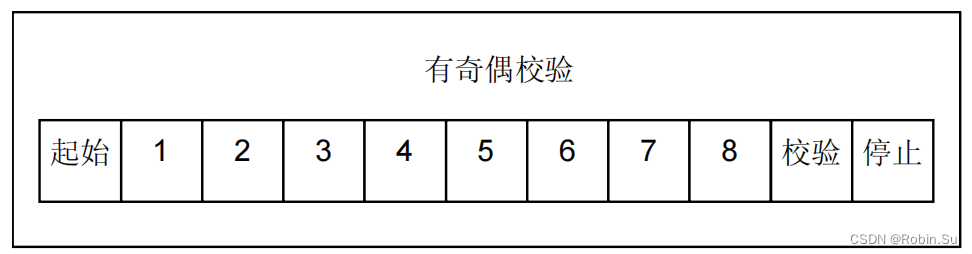

模式每个字节
( 11
位
)
的格式为
:
1 起始位,
8 数据位,
1 校验位(也可以无校验),
1 停止位,

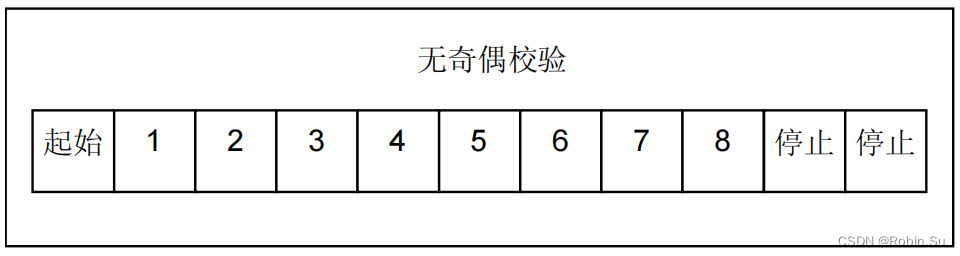

校验位使用偶校验、奇校验、无校验都可以,但
使用无校验时必须配置
2
个停止位。
所以无论如何,每个帧都由11位构成。
所以无论如何,每个帧都由11位构成。
![](https://img-blog.csdnimg.cn/direct/081082d1a503418abc1fe12f95092926.png)
![](https://img-blog.csdnimg.cn/direct/32316efab0a34dceb233e89a78f9e939.png)

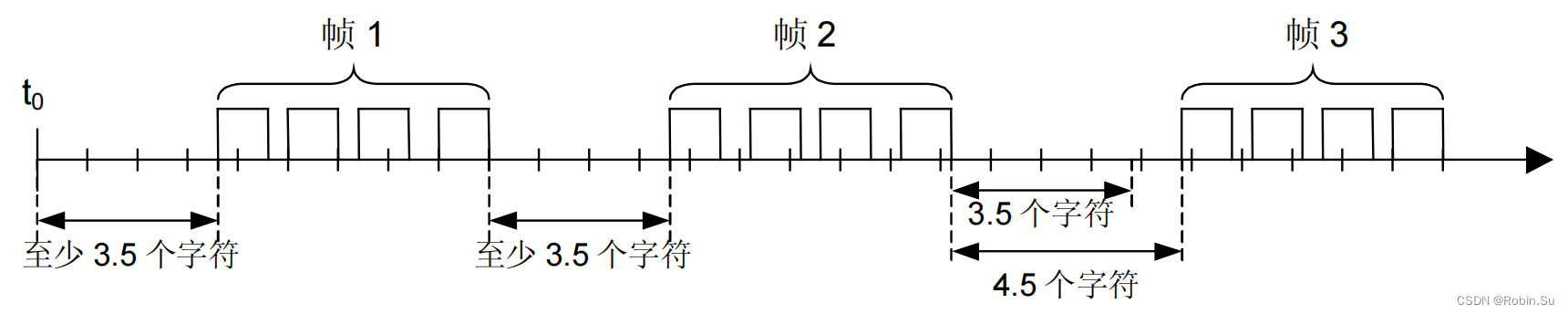

ModbusRTU协议中规定,报文帧和帧之间,由时长
至少
为
3.5
个字符时间的空闲间隔区分,被称作 t3.5。
t3.5的规定如下:
当波特率大于19200,固定值位1750us;
当波特率小于19200时,按公式计算:
T3_5 = 3.5*11*(1/baud) s;
