微带线电容设计与仿真

最新推荐文章于 2024-04-17 23:08:42 发布

rzchong1988

最新推荐文章于 2024-04-17 23:08:42 发布

阅读量7.1k

点赞数 3

分类专栏： ADS2019

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/rzchong1988/article/details/113615378

版权

ADS2019 专栏收录该内容

28 篇文章

订阅专栏

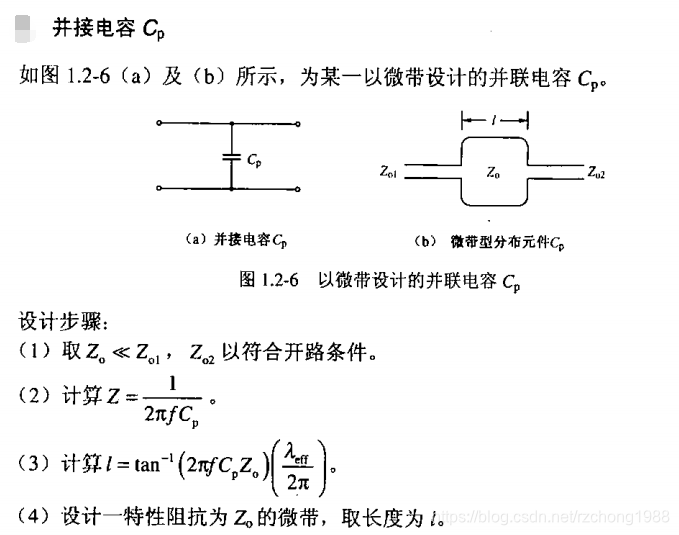

1）取1.2mm的4层板，取第一层与第二层间的介质厚度为3mil，介电常数为4.7，设F= 1Ghz时， $Z_{o1}=Z_{o2}=50$ Ω； $Z_{o} = 6$ Ω以符合开路条件；

2）取 $C_{p}$ = 1.2pF ，计算Z = 1/(2*3.14* $10^{9}$ *1.2* $10^{-12}$ ) = j*132.6 Ω；

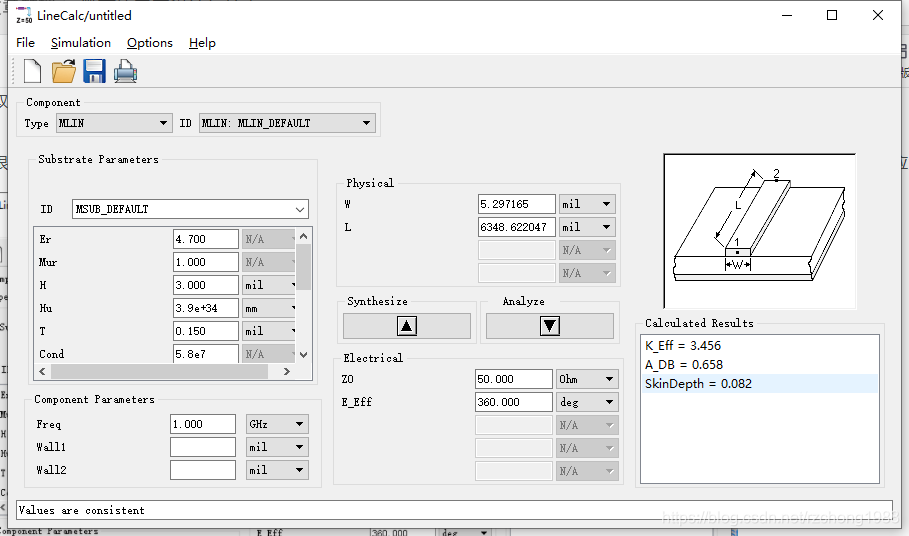

3）根据ADS的 line-cal 软件计算该阻抗 $Z_{o} = 6$ Ω的微带线宽度应为79mil 和对应的有效波长 $\lambda _{eff}$ 应为5642mil ,并计算其对应的长度应为 l = tanh( $2*\pi *f*C_{p}Z_{o}$ ) * ( $\frac{\lambda _{eff}}{2\pi }$ ) = 40mil;

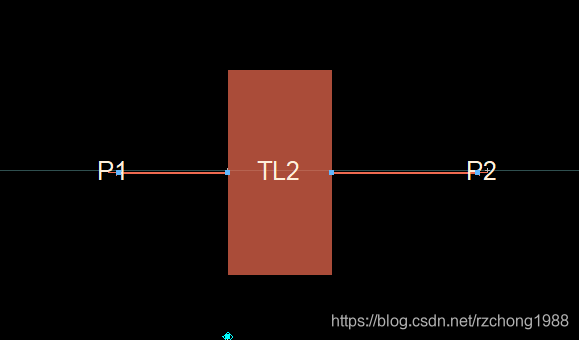

4)根据ADS的 line-cal 软件计算该阻抗50Ω的微带线宽度应为5.2mil，并取200mil长度与微带线电容一起测试，如下图：

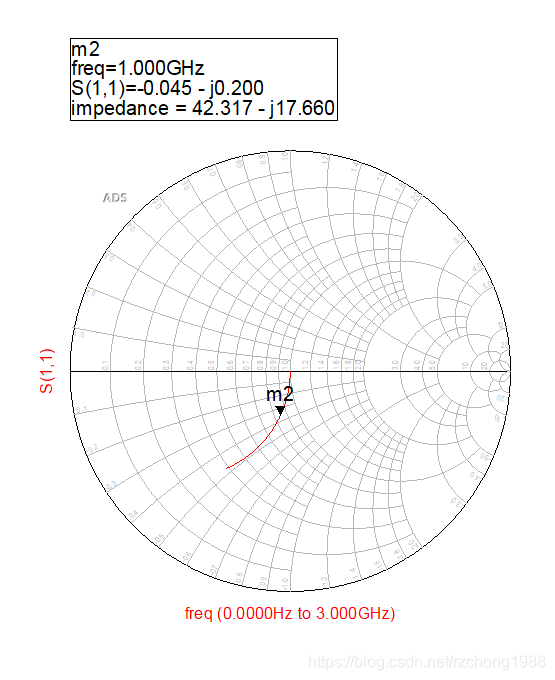

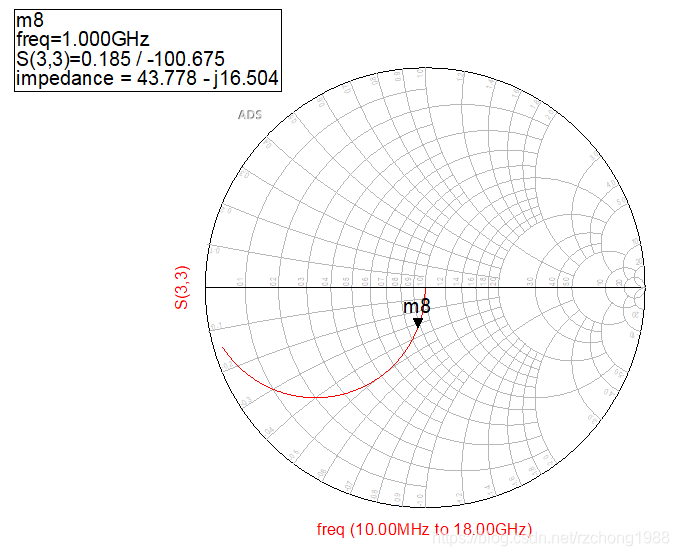

5）该layout的测试结果与用原理图使用1.2pF接地测试的结果基本一致，所以该微带线电容设计成功；
