FPGA实验二：LED流水灯

##一、实验目的1、学习LED闪烁原理；2、学习Nexys4-DDR处理器控制LED的闪烁；3、学习如何实现分频。二、实验要求1、基本：编写单个LED闪烁的代码并下载至FPGA，观察实验现象（这里注意：由于引脚时钟是100Mhz,所以要实现1s闪烁需要计数器，否则频率太高肉眼无法观察）。2、扩展：在Vivado中编写verilog代码，通过控制两个拨码开关，实现16个LED的循环闪烁，其中闪烁方式至少有两种以上，闪烁的频率至少有两种。（LED端口为1亮，为0灭；拨码开关往下为0，往上为1）。三、实验仪器PC 机一台， WinXP/Win7 操作系统；Nexy4-DDR处理器开发与应用实验平台；USB串口线。四、实验原理1、LED灯与拨码开关的原理图

一、实验目的

1、学习LED闪烁原理；
2、学习Nexys4-DDR处理器控制LED的闪烁；
3、学习如何实现分频。

二、实验要求

1、基本：编写单个LED闪烁的代码并下载至FPGA，观察实验现象（这里注意：由于引脚时钟是100Mhz,所以要实现1s闪烁需要计数器，否则频率太高肉眼无法观察）。
2、扩展：在Vivado中编写verilog代码，通过控制两个拨码开关，实现16个LED的循环闪烁，其中闪烁方式至少有两种以上，闪烁的频率至少有两种。（LED端口为1亮，为0灭；拨码开关往下为0，往上为1）。

三、实验仪器

实验仪器PC 机一台， WinXP/Win7 操作系统；Nexy4-DDR处理器开发与应用实验平台；USB串口线。

四、实验原理

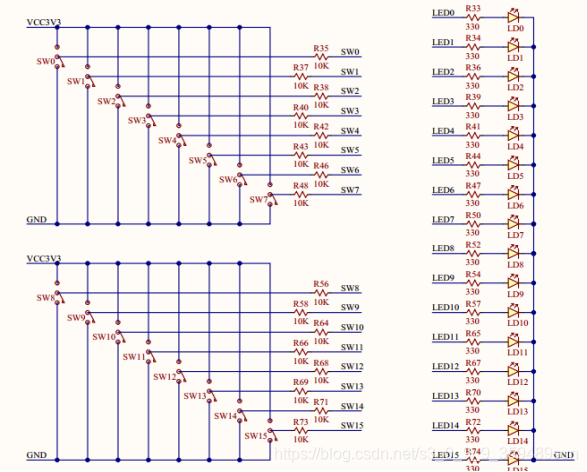

1、LED灯与拨码开关的原理图

在这里插入图片描述
2、内容(示例)：功能程序的编写

3、内容(示例)：约束文件的编写

在这里插入图片描述

五、主要内容

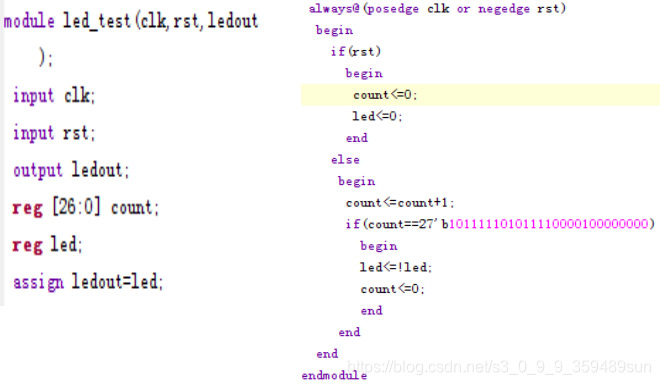

基础实验：根据实验步骤逐步进行，基本：编写单个LED闪烁的代码并下载至FPGA，观察实验现象（这里注意：由于引脚时钟是100Mhz,所以要实现1s闪烁需要计数器，否则频率太高肉眼无法观察），结果见实验结果部分图片。
