仿真波形vcd文件格式解析以及从vcd生成tb的办法（附代码）

1vcd格式解析

1. 文件头，包含时间，version，组件，timescale，scope，变量 等信息
2. 每类信息可以多行显示，每类信息以“$”开头，比如 $ data, $version, $comment, $timescale 等等，以 $end 结束
3. 文件头以$enddefinitions $end结束
4. 波形部分第一行是#时间 然后是变量的值，在vcd里会把变量用特殊符号表示，具体在文件头重用 $var wire 1 ! xx $end 表示，比如这里就用"!“代表 XX 宽度为1。然后在波形部分的第一行通常是 #0 1! 0#之类的表示，意思是在0时刻，“！”代表的信号是1，”#"代表的信号是0，平常还有双引号，这里没法打印出来，就不写了
5. 波形剩下的部分是#time， 0或者1 然后接某符号，这个意思是这个信号变了，如果在这一时刻，多个信号变了，就在这一行写多个符号和响应的值
6. 上面就是vcd的简单解析，是不是很简单？值得注意的一点，是时间用的是绝对时间，不是相对时间，改成tb的时候要注意

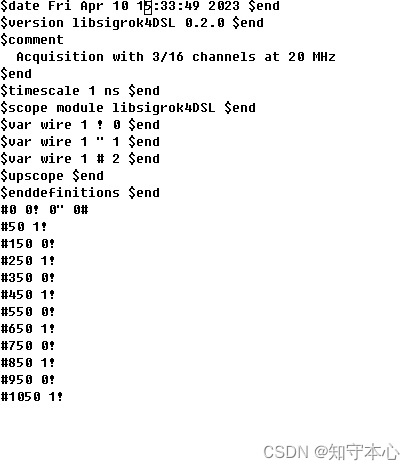

7. vcd的截图

2.现在是vcd转tb
总体来说是进行行扫描，如果转csv就要维护一张二维表，如果转tb的话，因为仿真环境自带保持的效果，反而比较简单，因为上面vcd里抓的信号比较少，就没有专门写脚本解析文件头。下面上代码

imort re
tt = 0
f=open("inc.v","w")
ss = ""
signal1 = ""
signal2 = ""
signal3 = ""
delta_t = 0
last_t = 0
with open("test.vcd","r") as file:
    lines = file.readlines()
for line in lines:
    if line[0] != 's':
        for index,letter in enumerate(line):
            if letter == '!':
                signal1 = line[index-1]
            if letter == '"':
                signal2 = line[index-1]
            if letter == '#' and index >1
                signal3 = line[index-1]
        match = re.search(r'#(\d+)\s',line)
        if match :
            tt = int(match.group(1))
            delta_t = tt - last_t
            s = "#"+str(delta_t)+";"
            f.write(s)
            s = "signa1 = "+signal1+" ; signal2 = "+signal2+"; signal3 = "+signal3+" ;\n"
            last_t = tt
            f.write(s)
f.close()

生成的文件效果大概就是
#***；signal1 = ；signal2=；signal3 = *
现在还不是一个tb，我们只要再写一段代码就搞定了

module testbench();
reg signal1;
reg signal2;
reg signal3:
initial
begin
    `include "inc.v"
    $finish;
end
initial
begin
    $fsdbDumpfile("test.fsdb")
    $fsdbDumpvars(testbench,0);
end

如此vcd文件就转换成tb了
