数字电路实验-06-04

一 实验过程

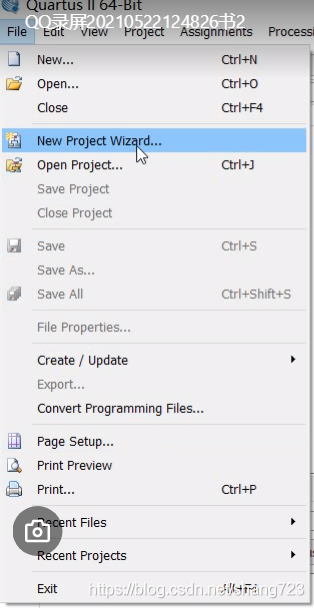

第一步：打开Quartus II新建一个工程文件路径如图（新建一个与项目名称相同的文件）

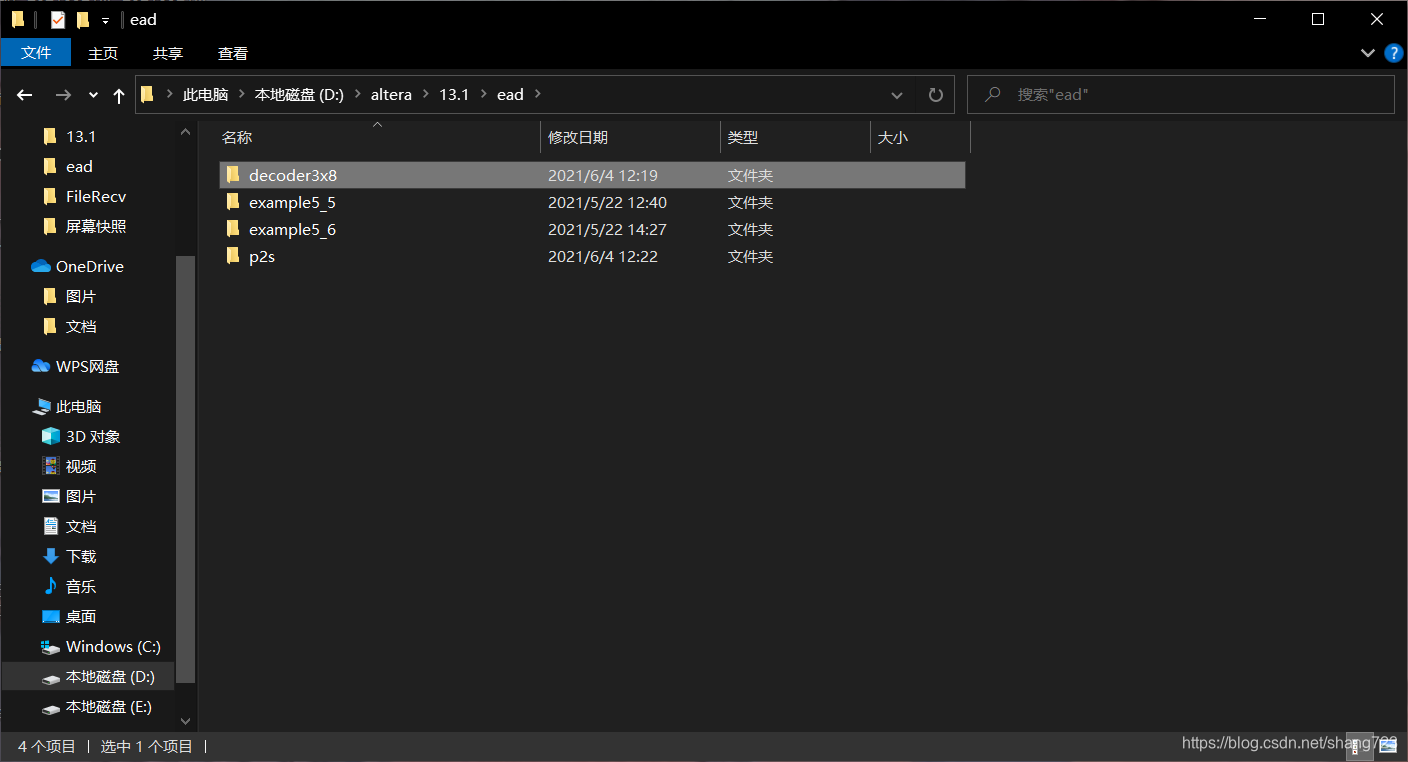

在存有Quartus II的盘里创建一个新的文件夹，命名为实验名

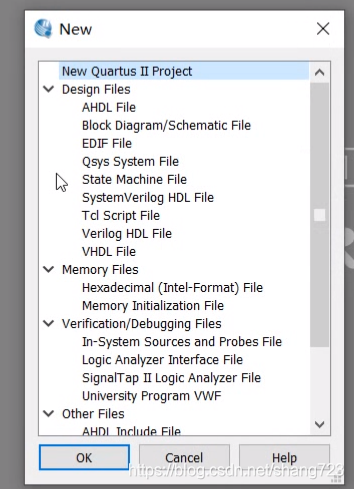

第二步：点击file 新建，对话框中选择 Verilog HDL File

第三步：输入代码
第一个
module decoder3x8(din,en,dout,ex);
input [2:0] din;
input en;
output [7:0] dout;
output ex;
reg [7:0] dout;
reg ex;

always @(din or en)
if(en)
begin
dout=8’b1111_1111;
ex=1’b1;
end
else
begin
case(din)
3’b000:begin
dout=8’b1111_1110;
ex=1’b0;
end
3’b001:begin
dout=8’b1111_1101;
ex=1’b0;
end
3’b010:begin
dout=8’b1111_1011;
ex=1’b0;
end
3’b011:begin
dout=8’b1111_0111;
ex=1’b0;
end
3’b100:begin
dout=8’b1110_1111;
ex=1’b0;
end
3’b101:begin
dout=8’b1101_1111;
ex=1’b0;
end
3’b110:begin
dout=8’b1011_1111;
ex=1’b0;
end
3’b111:begin
dout=8’b0111_1111;
ex=1’b0;
end
default:begin
dout=8’b1111_1111;
ex=1’b0;
end
endcase
end
endmodule
第二个
module decoder3x8(din,en,dout,ex);
input [2:0] din;
input en;
output [7:0] dout;
output ex;
reg [7:0] dout;
reg ex;

always @(din or en)
if(en)
begin
dout=8’b1111_1111;
ex=1’b1;
end
else
begin
case(din)
3’b000:begin
dout=8’b1111_1110;
ex=1’b0;
end
3’b001:begin
dout=8’b1111_1101;
ex=1’b0;
end
3’b010:begin
dout=8’b1111_1011;
ex=1’b0;
end
3’b011:begin
dout=8’b1111_0111;
ex=1’b0;
end
3’b100:begin
dout=8’b1110_1111;
ex=1’b0;
end
3’b101:begin
dout=8’b1101_1111;
ex=1’b0;
end
3’b110:begin
dout=8’b1011_1111;
ex=1’b0;
end
3’b111:begin
dout=8’b0111_1111;
ex=1’b0;
end
default:begin
dout=8’b1111_1111;
ex=1’b0;
end
endcase
end
endmodule
第四步：
点settings，再点击Compile text bench

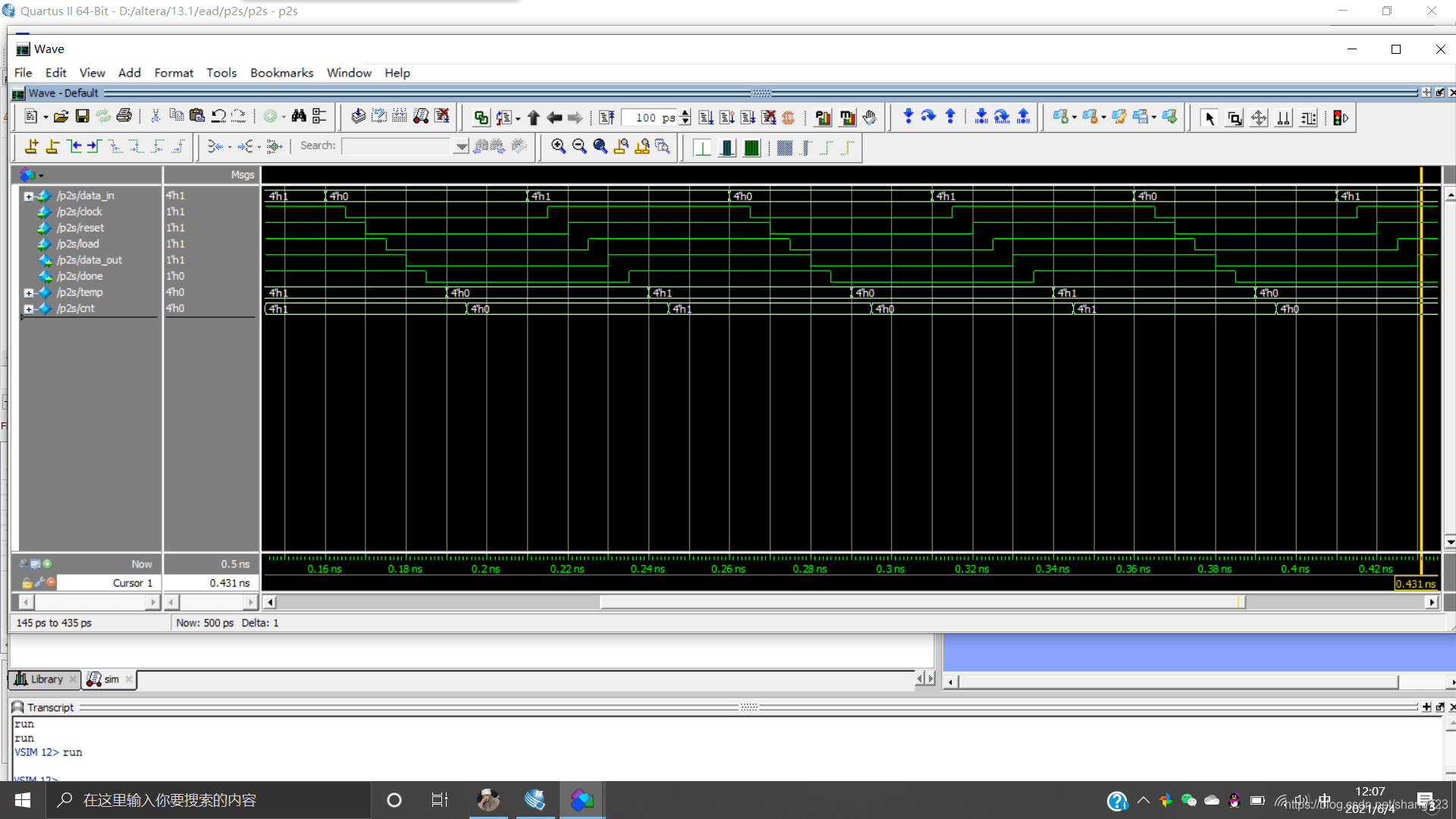

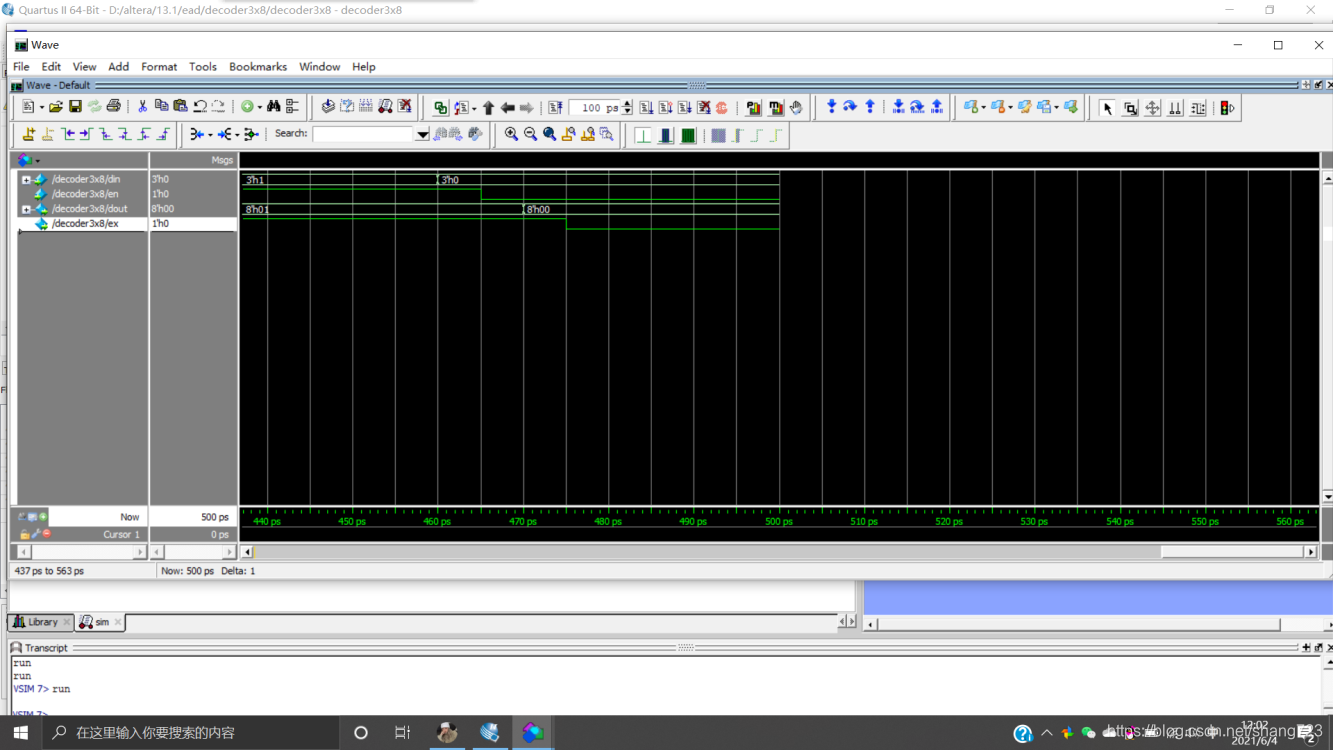

第五步：跳转到Modelsim显示出波形图，改一下数据


二 过程链接
https://v.qq.com/x/page/p3250s135kl.html
https://v.qq.com/x/page/y32501rmjye.html
