数据速率、载波频率和带宽的关系

1. 数据传输速率

又称比特率或数据带宽，描述通信中每秒传送数据代码的比特数，单位是bps。这个很好理解，是“刚需”，每秒传多少bit的数据。

2. 码元（符号）

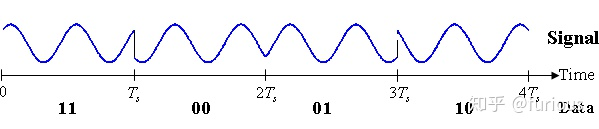

也可以叫符号（symbol）。通过不同的调制方式（诸如FSK、QAM等等），可以在一个码元符号上负载多个bit位信息。举个例子，下图是4QAM（即QPSK）调制的全部四种码元符号，一种符号可以带两个bit的信息。

3. 符号率

符号率也就是码元速率，单位是Baud/s或sym/s，表示每秒传输码元符号的数目。符号率也叫波特率或符码率。符号率决定了通信效率，显然一种调制方式符号状态数（上例中4QAM是4种）越多，符号率数值越大，每秒可以传更多的bit信息。显然有

数据传输速率=符号率 x 一种符号所带的bit数

我们平时常用的串口，根本就没有任何调制，直接发的高低两种电平代表1和0，也就是一个bit就是一个符号了，所以它的波特率就是传输速率。我们所说的串口波特率115200，就是这个设置下，传输速率可以到115200bit/s。



说完了上面三个概念，就可以聊聊带宽了。

带宽实际上是个物理概念，它是指占用频谱的宽度。设计一个通信系统&
