stm32f103在使用定时器1重映射引脚输出PWM

最新推荐文章于 2025-03-28 10:19:16 发布
最新推荐文章于 2025-03-28 10:19:16 发布
阅读量5.8k 收藏 19
点赞数 2
分类专栏： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/shizhibuyi1234/article/details/88344439
版权

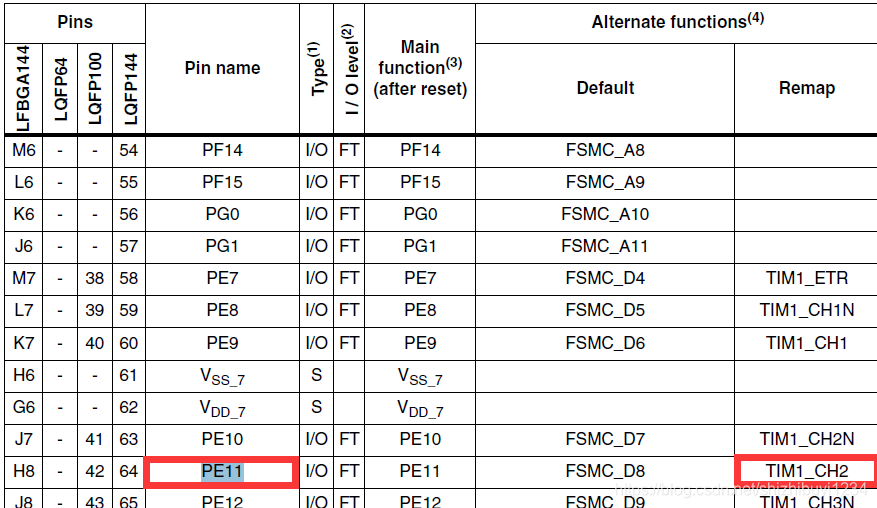

在使用stm32f103ZGT6单片机输出PWM时候，各种配置都不能正确输出，后来查看手册，PE11该引脚对应的确实是定时器1的通道2，但是属于该引脚的重映射功能，遇到这种情况，需要多加一条语句。



RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1 ,ENABLE);      //TIM1时钟使能
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE | RCC_APB2Periph_AFIO,ENABLE);
GPIO_PinRemapConfig(GPIO_FullRemap_TIM1 ,ENABLE );                //重映射相应的外设

相当于是
