西门子PLC S7-1200 指令控制指示灯

1.用三个开关控制一个照明灯

1.PLC 控制任务说明

采用 PLC 控制的方式，用三个开关 S1 、 S2 、 S3 控制一个照明灯 EL ，任何一个开关都可以控制照明灯的亮/ 灭。

2. 输入 / 输出元件

表 2-7 为【实例 2 】的输入 / 输出元件及其控制功能。

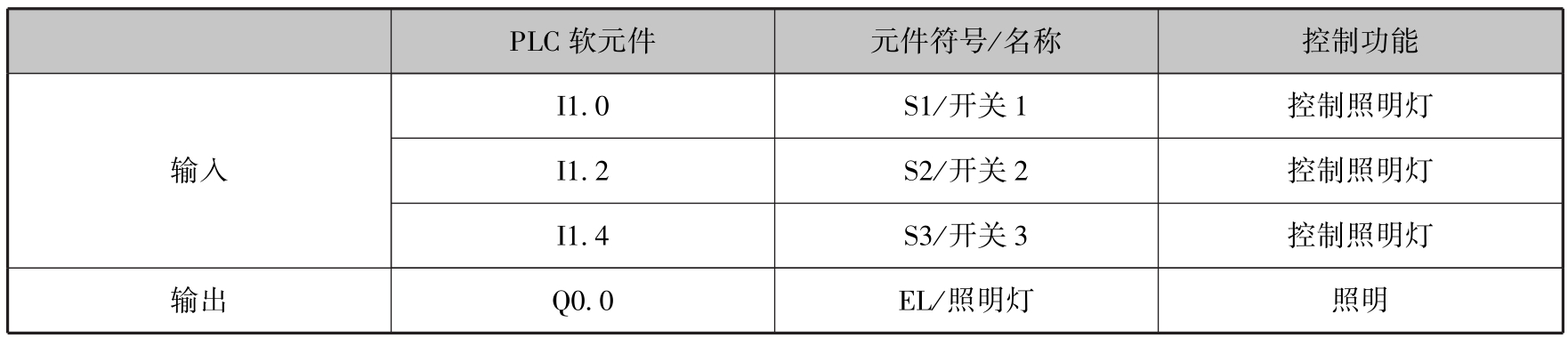

表 2-7 　【实例 2 】的输入 / 输出元件及其控制功能

3. 电气接线

     【实例 2 】采用西门子 S7-1200 PLC 的 CPU1214C DC/DC/DC ，接线图如图 2-10 所示。将电源部分省略后，【实例2 】简化接线图如图 2-11 所示（如无特殊说明，后面章节中均为简化接线图）。

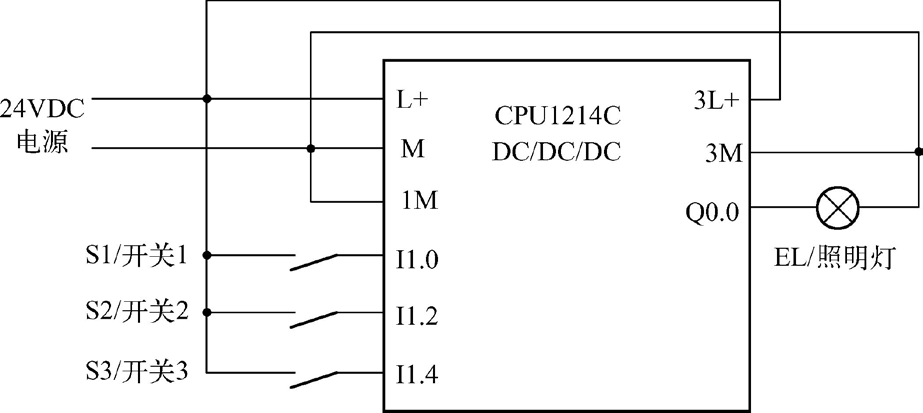

图 2-10 　【实例 2 】接线图

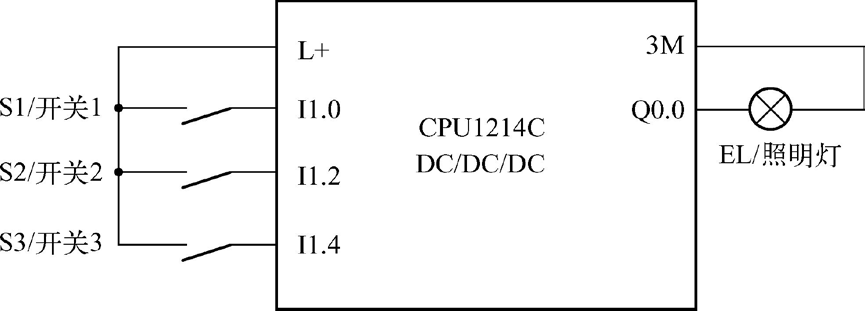

图 2-11 　【实例 2 】简化接线图

4.PLC 编程 经分析可知，只有一个开关闭合时，照明灯亮，再有另外一个开关闭合时，照明灯灭，          推而广之，即有奇数个开关闭合时，照明灯亮，偶数个开关闭合时，照明灯灭。根据控制要求列出真值表，见表2-8。

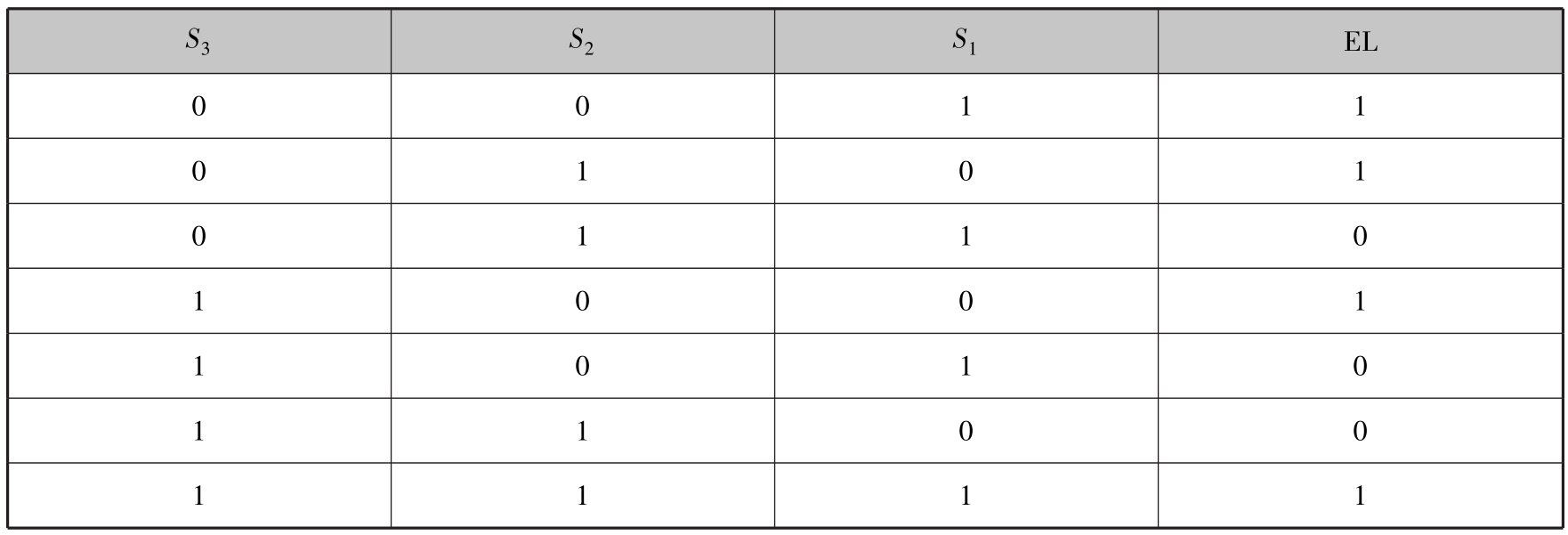

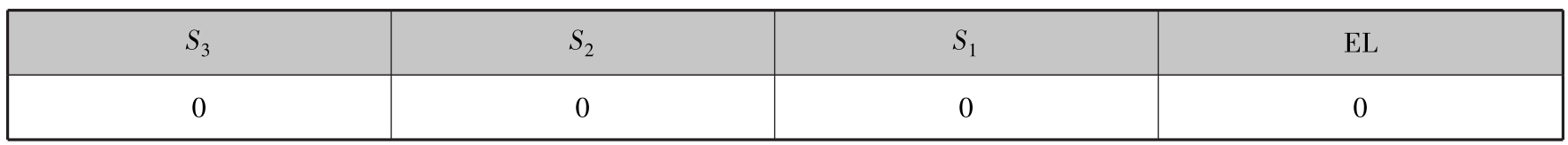

表 2-8 　【实例 2 】真值表

续表

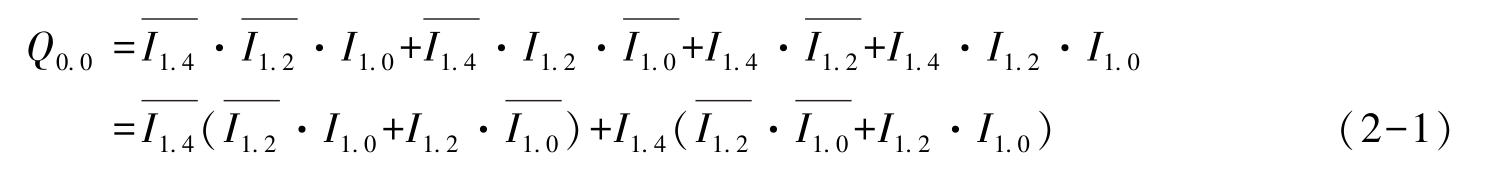

      根据真值表和如图 2-11 所示的简化接线图，可以列出 PLC 输入 / 输出的逻辑表达式为

    表 2-9 为【实例 2 】的变量定义。根据式（ 2-1 ）可以画出梯形图如图 2-12 所示。

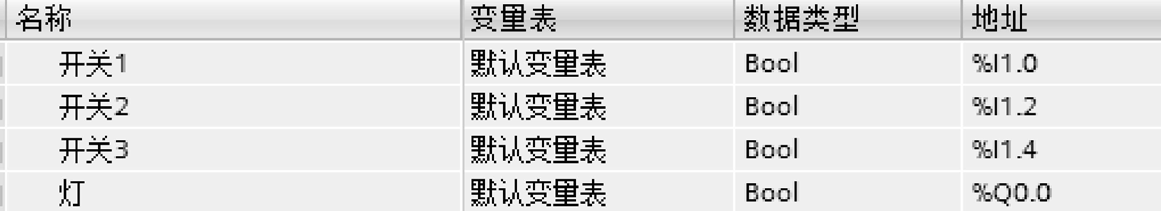

表 2-9 　【实例 2 】的变量定义

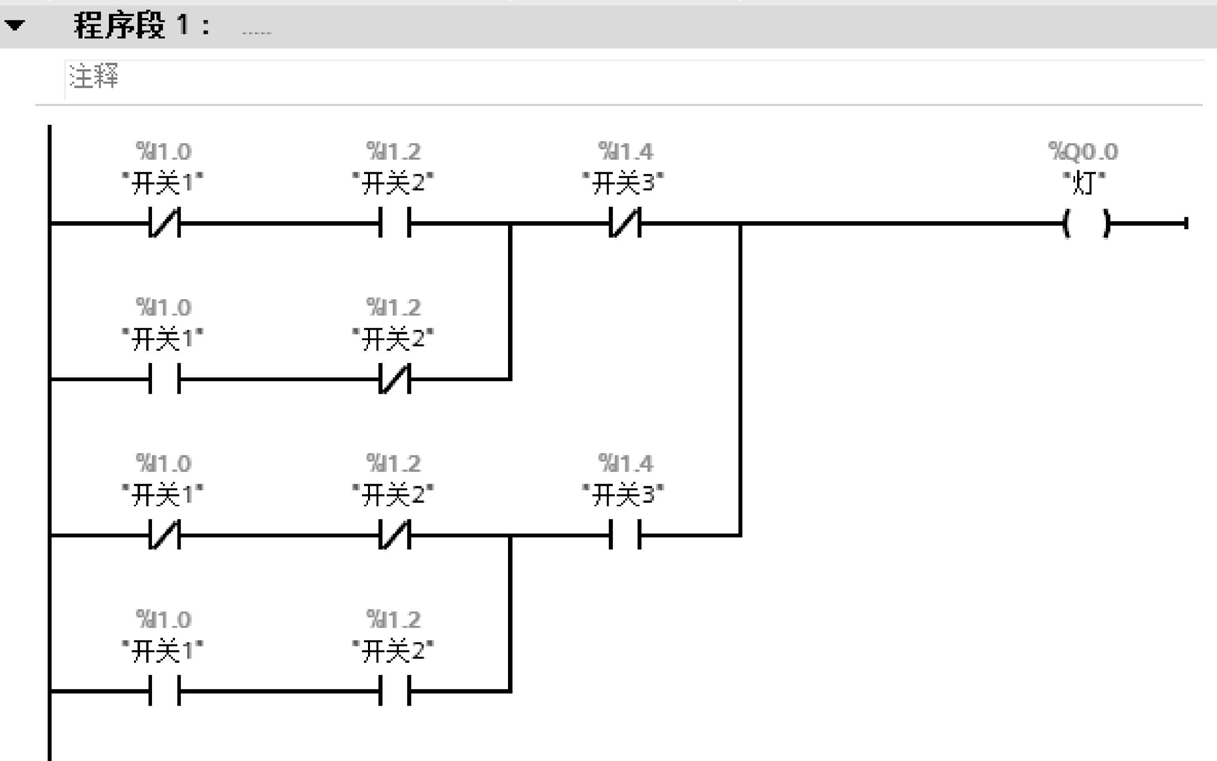

图2-12　【实例 2 】的梯形图

2. 　【实例 3 】用四个开关控制一个照明灯

1.PLC 控制任务说明

      采用 PLC 控制的方式，用四个开关 S1 、 S2 、 S3 、 S4 控制一个照明灯 EL ，任何一个开关都可以控制照明灯的亮/ 灭。

2. 输入 / 输出元件

      表 2-10 为输入 / 输出元件及其控制功能。

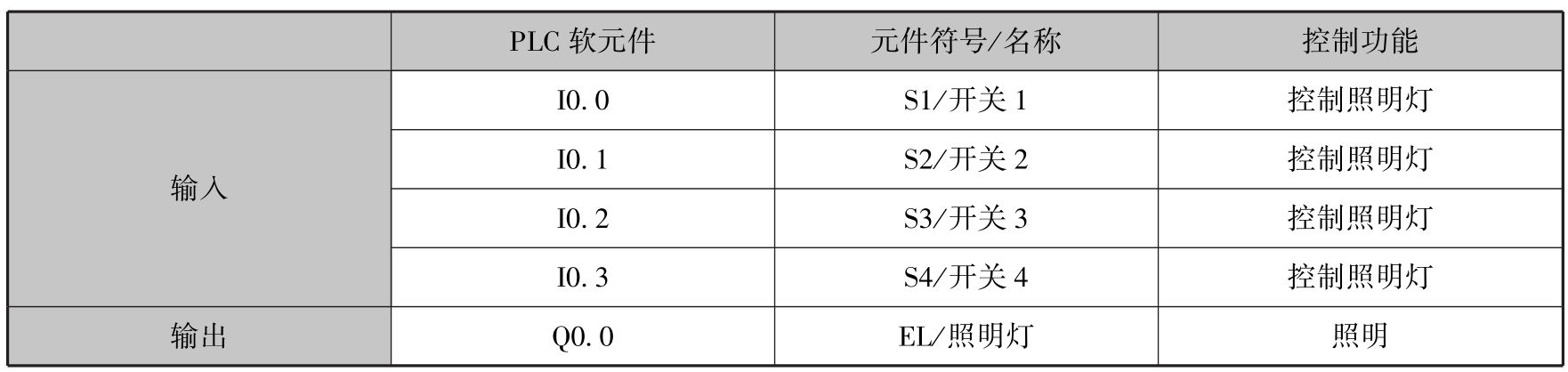

表 2-10 　输入 / 输出元件及其控制功能

3. 电气接线

       根据【实例 2 】可以画出简化接线图如图 2-13 所示。

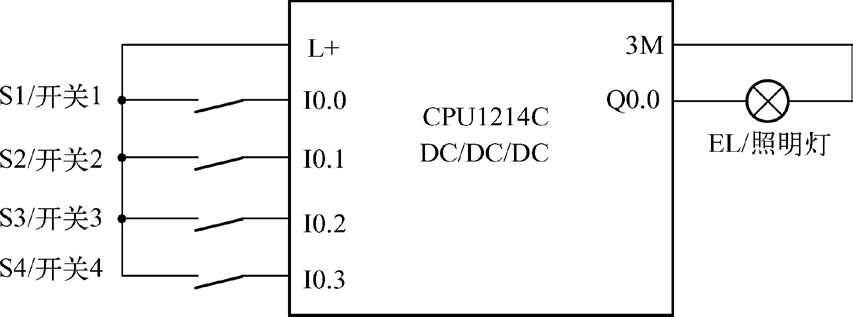

图 2-13 　【实例 3 】简化接线图

4.PLC 编程

      与【实例 2 】一样，有奇数个开关闭合时，照明灯亮，偶数个开关闭合时，照明灯灭。根据控制要求列出真值表，见表2-11 。

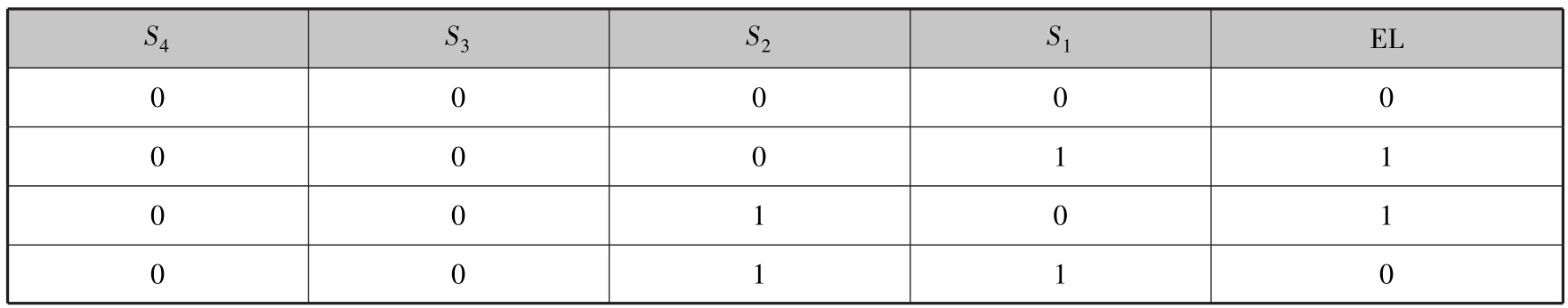

表 2-11 　【实例 3 】真值表

续表

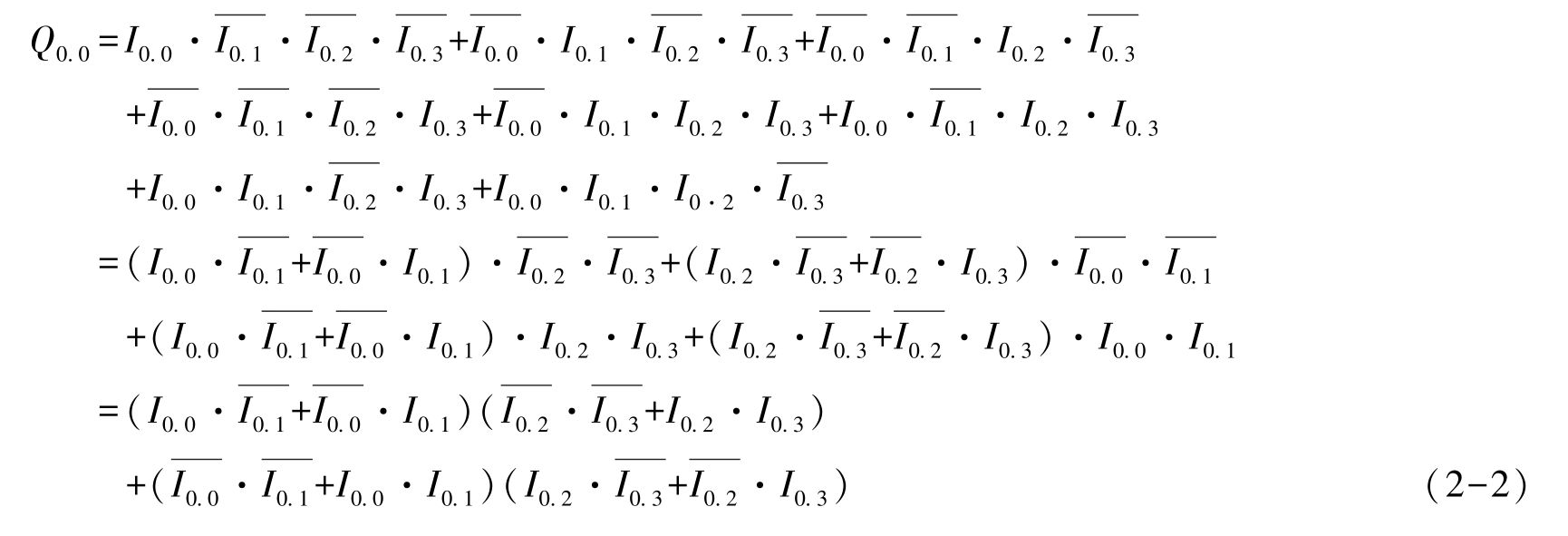

根据真值表可以列出 PLC 输入 / 输出的逻辑表达式为 根据式（ 2-2 ）可以画出如图 2-14 所示的梯形图。

图 2-14 　【实例 3 】的梯形图

3.　【实例 4 】抢答器

1.PLC 控制任务说明

       抢答器有三个输入，分别为 I0.0 、 I0.1 和 I0.2 ，输出分别为 Q4.0 、 Q4.1 和 Q4.2 ，复位输入为 I0.4 。任务要求：三个人任意抢答，谁先按按钮，谁的指示灯就优先亮，且只能亮一盏灯，进行下一问题时，主持人按复位按钮，抢答重新开始。

2. 输入 / 输出元件

       表 2-12 为输入 / 输出元件及其控制功能。

表 2-12 　输入 / 输出元件及其控制功能

3. 电气接线

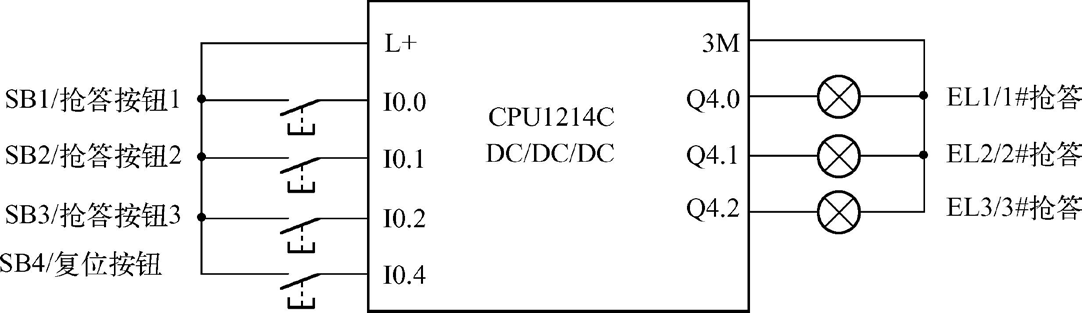

      根据表 2-12 可以画出抢答器简化接线图如图 2-15 所示。

图 2-15 　抢答器简化接线图

4.PLC 编程

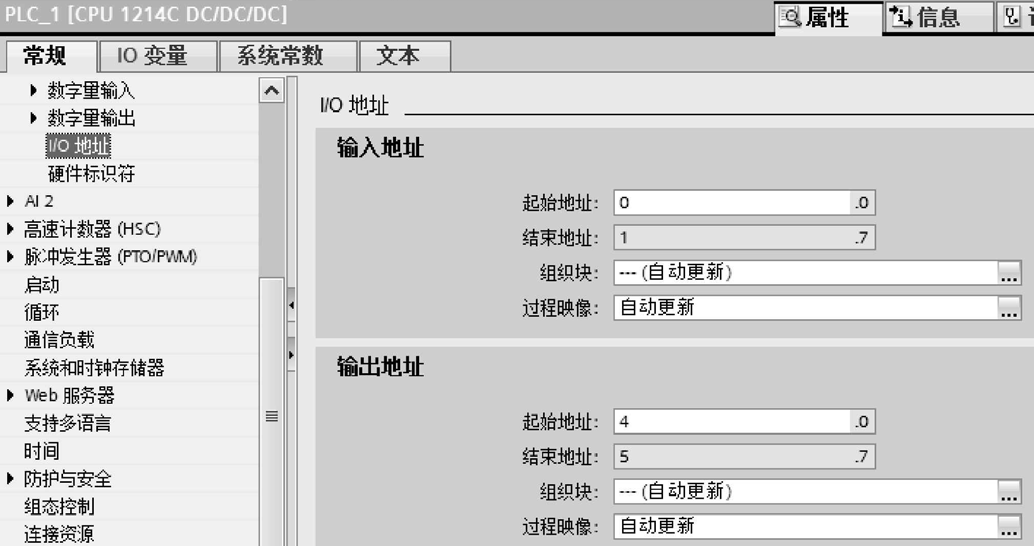

       根据输入 / 输出元件表可知，输出 Q4.0 ～ Q4.2 的起始地址与前面所讲实例的表示不同，需要在 PLC 的属性中进行I/O 地址重新设置，如图 2-16 所示，将输出起始地址从 “0” 改为 “4” 。根据控制要求，需要采用双稳态触发器进行编程。表2-13 为抢答器的变量表。需要注意的是，除了I/O 点之外，还增加了中间变量 M0.0 ～ M0.2 ，这个是 SR 双稳态触发器的地址。

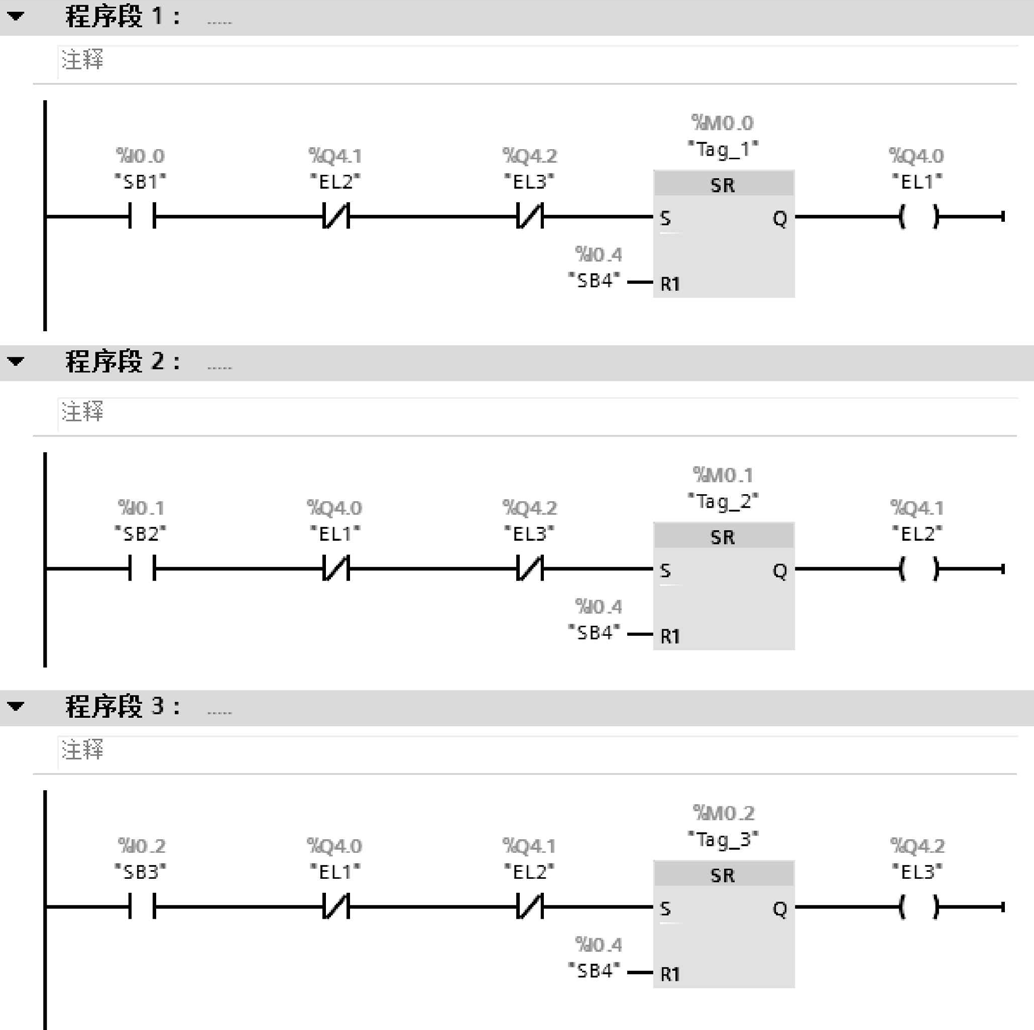

       抢答器的梯形图编程如图 2-17 所示。程序段 1 可实现 SB1/ 抢答按钮 1 的抢答逻辑，采用 SR 复位优先触发器，输出指示灯为Q4.0 ，复位按钮为 I0.4 。程序段 2 可实现 SB2/ 抢答按钮 2 的抢答逻辑，原理同抢答按钮1 。程序段 3 可实现 SB3/ 抢答按钮 3 的抢答逻辑。

图 2-16 I/O 地址重新设置

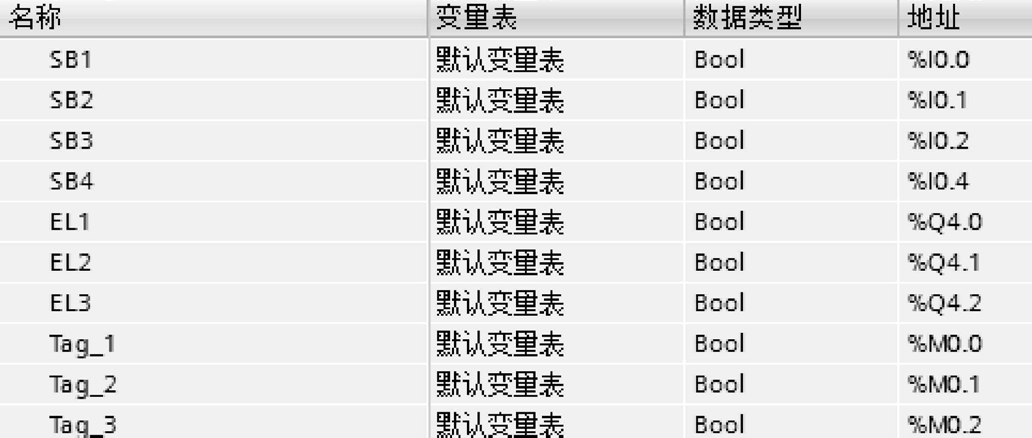

表 2-13 　抢答器的变量表

图 2-17 　抢答器的梯形图编程
