西门子PLC S7-1200按钮控制灯实例

1. 单按钮控制灯

1.PLC 控制任务说明

用比较和计数指令编写开 / 关灯的程序，要求控制按钮 I0.0 被按下一次，灯 Q0.0 亮，被按下两次，

灯 Q0.0 、 Q0.1 全亮，被按下三次，灯全灭，如此循环。

2. 电气接线

图 2-70 为单按钮控制灯的电气接线。表 2-30 为输入 / 输出元件及其控制功能。

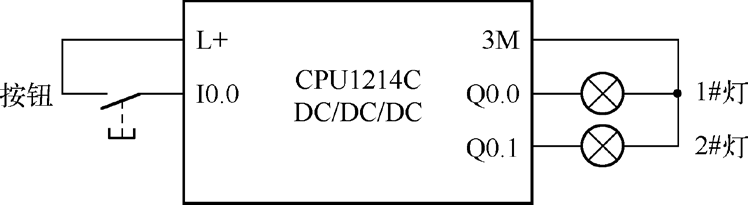

图 2-70 为单按钮控制灯的电气接线

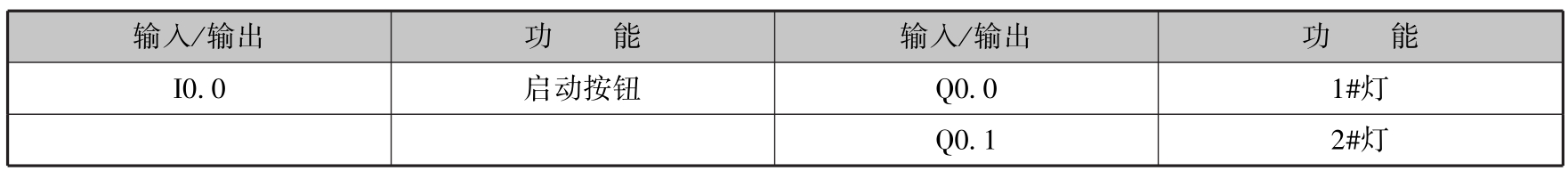

表 2-30 为输入 / 输出元件及其控制功能

3.PLC 编程

图 2-71 为单按钮控制灯的梯形图。在程序中，所用的计数器都为加法计数器，当加到 3 时，必须复位计数器。程序段1 为根据按钮上升沿的情况进行计数。其中， PV=10 ，是大于 3 的任意数，因为到了 3 就被复位。程序段2 为计数值 =1 ，灯 Q0.0 亮。程序段 3 为计数值 =2 ，灯 Q0.0 、 Q0.1 全亮。程序段 4 为计数值=3 ，灯全灭，且通过 M0.0 复位计数器。

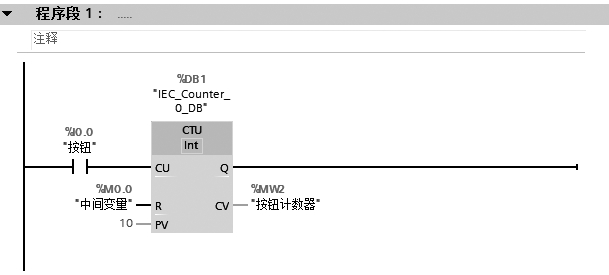

图 2-71 　单按钮控制灯的梯形图

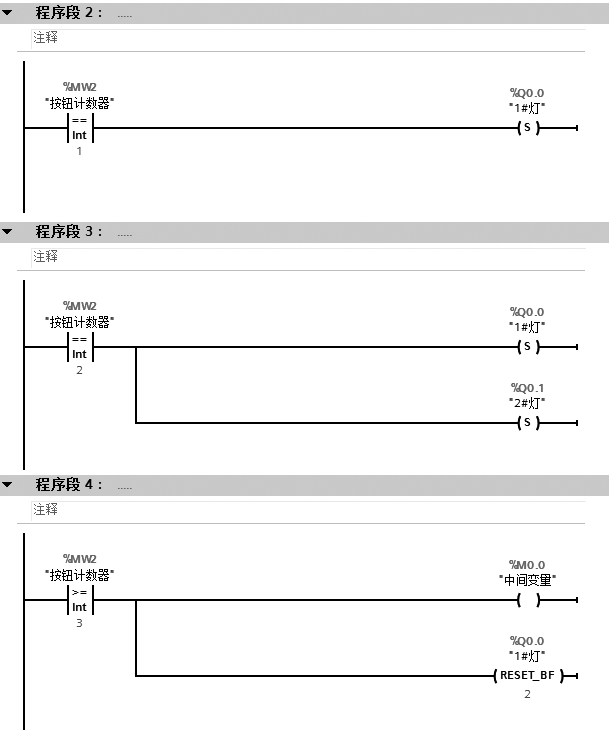

图 2-71 　单按钮控制灯的梯形图（续）

2. 　 用一个按钮控制四个灯（先亮后灭）

1.PLC 控制任务说明

用一个按钮控制四个灯，以达到控制灯的亮度。由 PLC 组成一个控制器，每按一次按钮，增加一个

灯亮，待四个灯全部亮起来后，每按一次按钮，则灭一个灯，灭灯的顺序是先亮的那个灯后灭、后亮的那个灯先灭。

2. 电气接线

图 2-72 为用一个按钮控制四个灯的电气接线。表 2-31 为输入 / 输出元件及其控制功能。

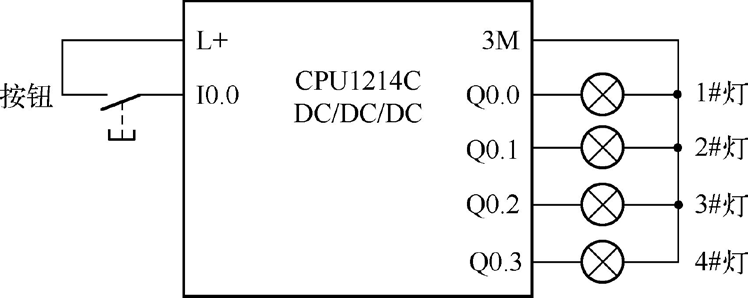

图 2-72 　用一个按钮控制四个灯的电气接线

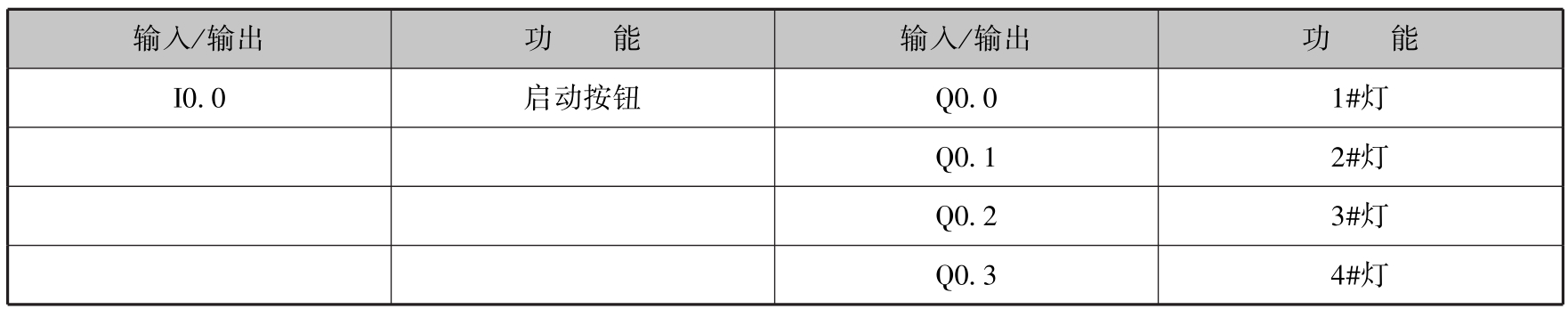

表 2-31 　输入 / 输出及其控制功能

3.PLC 编程

根据任务要求，可以设置一个状态值变量 MW0 ，当 MW0=0 时为开始状态，按下启动按钮， MW0 可以依次加一（INC 指令），一直到 MW0=4 ，这个过程为逐渐亮灯过程；待 MW0=4 后，即进入灭灯过程，此时，MW0 执行依次减一（ DEC 指令），一直到 MW0=0 ；进行下一轮循环。

【实例 10 】 的编程相对比较复杂，为确保程序的正常执行， MW0 在初始状态时必须为 0 ，此时需要引入一个OB100 块，以便进行初始化处理。 PLC 的用户程序是从头至尾按顺序循环执行的，一个过程被称为一个扫描周期，如图2-73 所示。

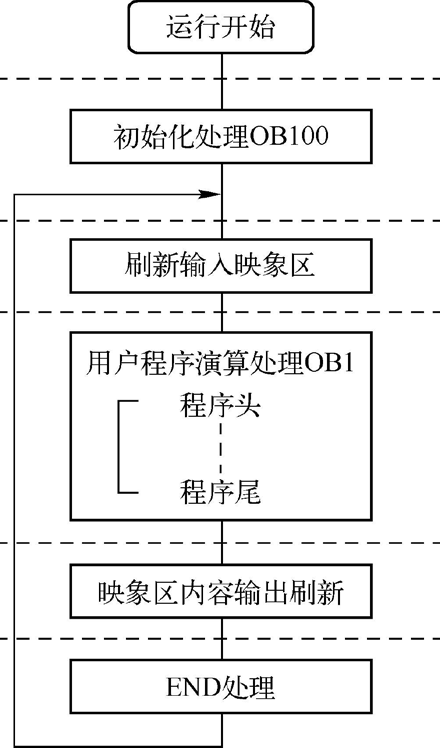

图 2-73 　【实例 10 】的控制过程

OB100 的初始化在上电运行或复位时处理一次，并完成如下任务：复位输入 / 输出模块；自诊断；清 除数据区；输入 / 输出模块的地址分配；等等。

按如图 2-74 所示添加新块，并在如图 2-75 所示中选择 “ 组织块 ” 中的 “Startup” ，即 OB100 模块后，就可以在正常的OB1 模块中进行梯形图的编程，即将 “0” 移动到状态值变量 MW0 中，如图 2-76 所示。

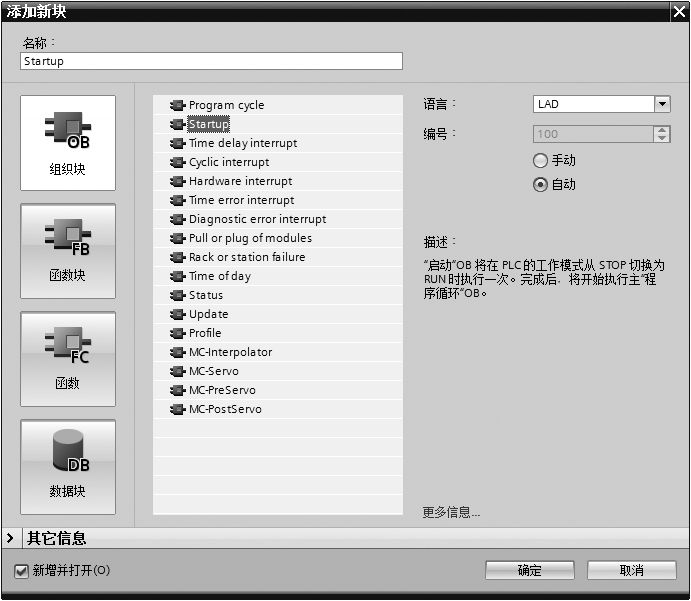

图 2-74 　添加新块

图 2-75 　添加组织块 OB100

先亮后灭的控制方式可以得出如下规律：当 MW0=1 时，灯 Q0.0 亮；当 MW0=2 时，

灯 Q0.0 、 Q0.1 亮；当 MW0=3 时，灯 Q0.0 、 Q0.1 、 Q0.2 亮；当 MW0=4 时，灯Q0.0 、 Q0.1  Q0.2 、 Q0.3 亮。这个逻辑可以采用 “>=” 比较指令实现，梯形图如图 2-77 所示。程序段 1 是当计数值MW0=0 时，进入逐渐亮灯的过程， M10.0 为 ON 。程序段 2 是当计数值 M10.0 为 ON 时，按下按钮进行计数，从1 ～ 3 ，为亮灯的过程。程序段 3 是当计数值 M10.0 为 OFF 时，按下按钮进行计数，从 3 ～ 1 为灭灯的过程。程序段4 是当计数值 MW0=4 时，复位 M10.0 。程序段 5 ～程序段 8 为根据计数值的不同，显示不同的亮灯状态。

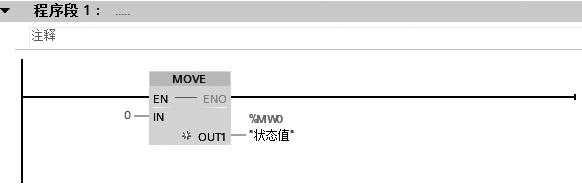

图 2-76 OB100 的梯形图

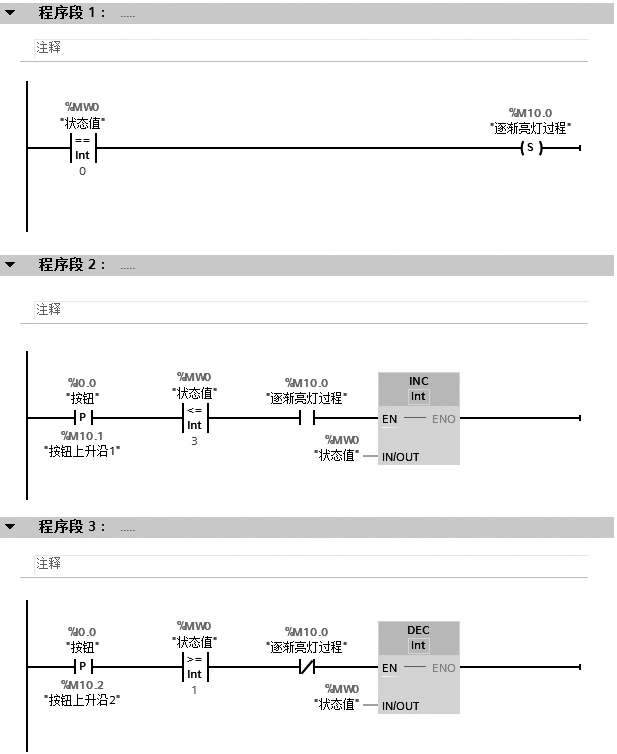

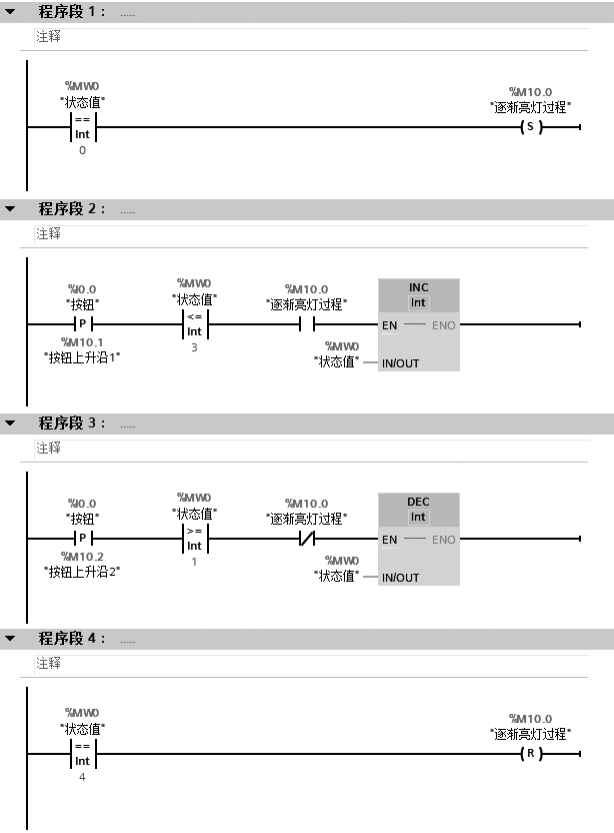

图 2-77 　【实例 10 】的梯形图

图 2-77 　【实例 10 】的梯形图（续）

3. 用一个按钮控制四个灯（先亮先灭）

1.PLC 控制任务说明

用一个按钮控制四个灯，以达到控制灯的亮度。由 PLC 组成一个控制器，每按一次按钮增加一个灯

亮，待四个灯全部亮起来后，每按一次按钮，则灭一个灯，灭灯的顺序是先亮的那个灯先灭、后亮的那 个灯后灭。

2.PLC 编程

【实例 11 】的电气接线图和 I/O 定义与【实例 10 】一样。其中，状态值变量 MW0 的变化规律也是相

同的，唯一的区别在于输出控制灯的不同，需要分逐渐亮灯过程和逐渐灭灯过程两个区间进行判断。

在逐渐亮灯的过程中，其规律为： MW0=1 时，灯 Q0.0 亮； MW0=2 时，灯Q0.0 、 Q0.1 亮； MW0=3 时，灯 Q0.0 、 Q0.1 、 Q0.2 亮； MW0=4 时，灯 Q0.0 、 Q0.1 、 Q0.2 、 Q0.3 亮。在逐渐灭灯的过程中，其规律为：MW0=3 时，灯 Q0.1 、 Q0.2 、 Q0.3 亮； MW0=2 时，灯Q0.2 、 Q0.3 亮； MW0=1 时，灯 Q0.3 亮； MW0=0 时，全灭。因此， OB100 块相同， OB1 块前面的四个程序段也是相同的，【实例11 】与【实例 10 】的主要区别为程序段 5 ～程序段 8 ，如图 2-78 所示。

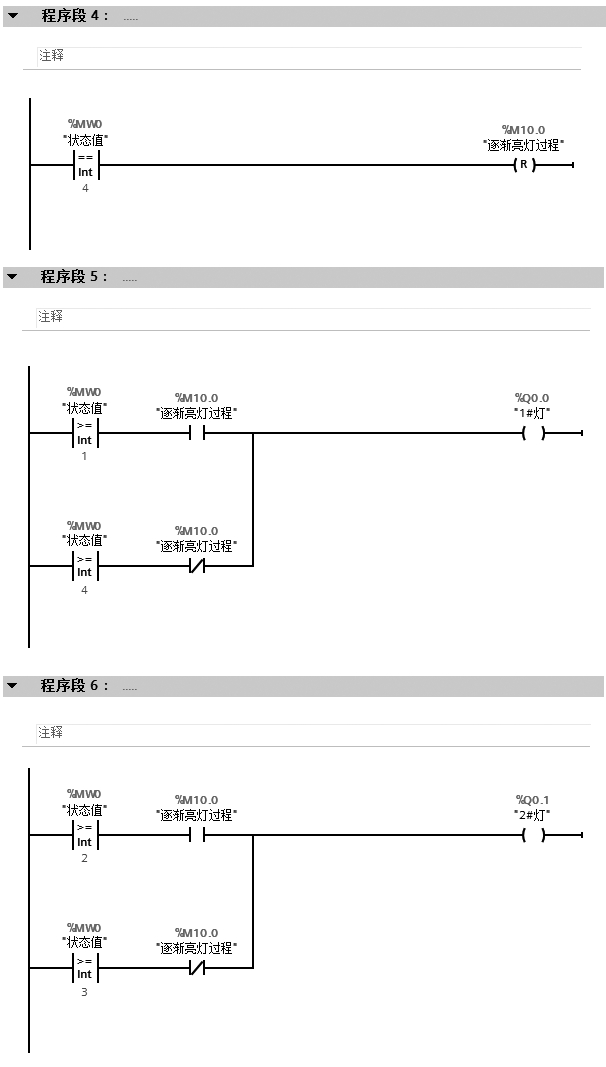

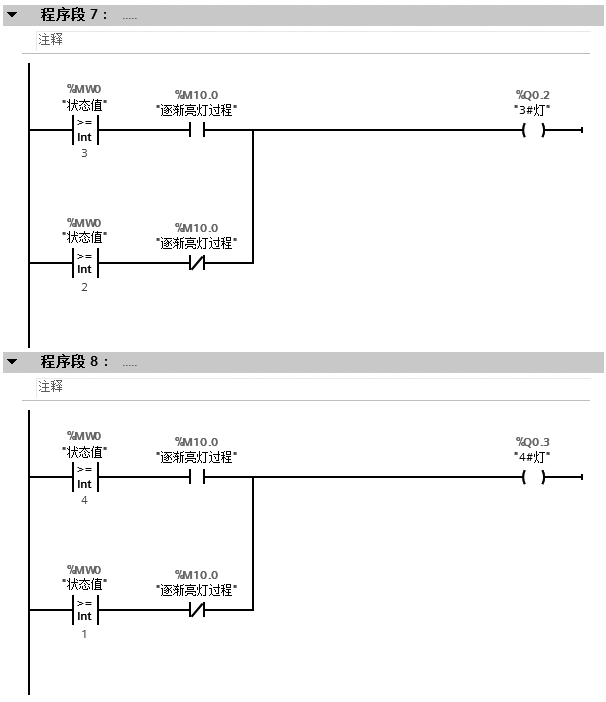

图 2-78 　【实例 11 】的梯形图

图 2-78 　【实例 11 】的梯形图（续）

图 2-78 　【实例 11 】的梯形图（续
