UE5 Line Trace By Channel(通道线条追踪)节点

在 Unreal Engine 5 (UE5) 中，Line Trace By Channel 是一个常用于进行物理射线检测（raycasting）的节点。它会沿着一条从起点到终点的直线发射一条射线，并检测射线与世界中任何物体的碰撞。这个节点广泛应用于枪械射击、检测物体、环境交互等场景。

Line Trace By Channel 节点的作用

Line Trace By Channel 节点会从一个起点（Start）沿着一个指定方向（End）发射一条射线（line trace）。如果射线与场景中的物体发生碰撞，它会返回相关的碰撞信息。

Line Trace By Channel 节点的常见用法

• 射击系统：用于枪械射击时发射子弹、检查子弹是否击中了目标。
• 环境交互：在玩家和环境之间进行交互，比如拾取物品、打开门等。
• AI视线检测：用于检测AI是否能看到玩家，进行视觉感知。

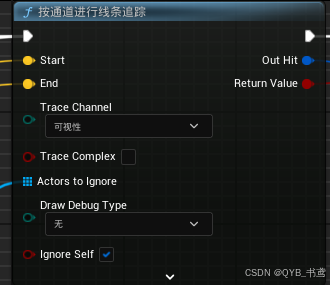

Line Trace By Channel 节点的参数

1. Start (起点)：射线的起始位置，通常是发射射线的物体或角色的世界坐标。

2. End (终点)：射线的终点。通常是根据起点和射线的方向、长度来计算得到的。

3. Trace Channel (碰撞通道)：射线将沿着某个指定的碰撞通道进行检测。常用的碰撞通道有：

   • Visibility：用来检测玩家的视线。
   • Camera：用于检测相机视角的碰撞。
   • Weapon：用于检查枪械射击的碰撞。
   • 你还可以创建自定义的碰撞通道，根据不同的需求进行调整。

4. Out Hit (输出碰撞信息)：返回的碰撞信息结构体，包含了以下信息：

   • Location：射线与碰撞体接触的位置。
   • Normal：碰撞表面的法线向量。
   • Actor：射线碰撞到的物体的引用。
   • Component：碰撞体的具体组件。
   • Distance：射线从起点到碰撞点的距离。

5. Draw Debug Type (调试信息类型)：用于在编辑器中显示调试信息，帮助开发者可视化射线的轨迹。常见的调试类型有：

   • None：不显示调试信息。
   • For Duration：在一定时间内显示射线。
   • Persistent：永久显示射线，直到你手动关闭。
   • Simple：简单的射线调试线。
   • Complex：复杂的调试线，包括与碰撞体的交互。

6. Ignore Self：如果设置为 True，射线将忽略与当前物体本身的碰撞。

7. Trace Complex：如果设置为 True，射线将会进行更复杂的碰撞检测（例如，检查物体的实际网格形状），但会增加计算成本。默认情况下是 False，只检测物体的简化碰撞体。

8. Actors to Ignore：可以设置一个或多个在射线检测过程中忽略的物体。如果你不希望射线与某些特定物体发生碰撞，可以将它们添加到这个列表中。

使用步骤示例

假设我们要在角色前方发射一条射线，检测是否击中一个物体，并根据结果做出响应：

1. 获取起点和终点：

   • 起点：可以从角色的位置开始，通常是角色的位置（Get Actor Location）或者摄像机位置。
   • 终点：可以通过设置一个方向（例如角色的前方）来计算终点。你可以通过 Get Actor Forward Vector 来获取角色朝向的方向，并乘以一个长度（比如 1000 单位）来确定射线的终点。

2. 使用 Line Trace By Channel：

   • 将起点和终点连接到 Line Trace By Channel 的输入端口。
   • 设置碰撞通道（通常使用 Visibility 或其他适合的通道）。
   • 输出的 Out Hit 可以用来获取碰撞的信息，例如碰撞位置、碰撞物体等。

3. 处理碰撞结果：

   • 如果射线命中物体，Out Hit 会返回相关信息，你可以检查是否击中了特定类型的物体（比如 NPC、环境物体等），然后进行相应的逻辑处理。

示例蓝图

假设我们需要在玩家前方发射一条射线并检测是否击中了敌人：

1. 获取角色位置和前向方向：

   • 使用 Get Actor Location 获取玩家的世界位置。
   • 使用 Get Actor Forward Vector 获取玩家的前向方向。

2. 计算终点：

   • 将前向方向与一个距离值（例如 1000 单位）相乘，得到射线的终点位置。

3. 发射射线：

   • 使用 Line Trace By Channel 节点，输入起点和终点。
   • 设置碰撞通道为 Visibility（或根据需要选择合适的通道）。

4. 检查碰撞结果：

   • 检查 Out Hit 结构体中的 Hit Actor 是否为敌人角色。如果是，执行击中敌人相关的逻辑（如伤害计算、播放动画等）。

注意事项

1. 性能：射线检测会消耗一定的性能，尤其是在每帧都进行大量射线检测时。所以在使用时要注意优化，避免不必要的计算。

2. Debug：使用调试功能可以帮助你检查射线的方向和命中情况，但不要在发布版本中使用过多的调试功能，以免影响性能。

3. 碰撞通道：合理选择碰撞通道对于确保射线检测的准确性非常重要。确保你的碰撞通道设置与你的需求匹配，例如，不同的物体可以使用不同的通道来进行区分。

在 UE5 的 Line Trace By Channel 节点中，Actors to Ignore 输入用于指定在执行线条追踪时应当忽略的特定 Actor。也就是说，指定的这些 Actor 将不会与线条追踪产生任何交互或碰撞检测。这个输入是一个数组，可以包含一个或多个 Actor。

作用：

• 避免干扰：在某些情况下，你可能希望忽略某些 Actor 的影响。例如，如果你在进行射击或环境检测时，某些 Actor（比如角色、某些物体或不需要考虑的特定物体）不应该被检测到。通过将这些 Actor 添加到 Actors to Ignore 输入中，线条追踪就会跳过它们，避免与这些 Actor 产生碰撞。

• 提高性能：忽略不必要的 Actor 可以减少不必要的碰撞检测，从而提升性能。特别是在复杂的场景中，可能会有很多不重要的对象参与碰撞检测，通过忽略这些对象，减少计算量。

示例：

假设你在进行一个射击游戏的线条追踪操作，想要检测射击的目标是否与环境发生碰撞，但不希望检测到玩家自己或其他不相关的物体。你可以通过将玩家的 Actor（例如角色本身）或某些特定物体（如无关的装饰物）添加到 Actors to Ignore 输入中，这样射击的线条就不会与这些对象发生碰撞。

用法：

• 在 Actors to Ignore 输入中，通常会把一个或多个 Actor（如玩家角色、NPC、静态物体等）添加为输入项。
• 如果该列表为空，默认情况下，线条追踪会检测所有可能的 Actor。

通过这种方式，Actors to Ignore 提供了一个灵活的方式来优化和控制碰撞检测和交互。

以下是 Out Hit 结构体中的常见属性及其表达的含义：

1. Location (Hit Location)

• 描述：命中点的位置。
• 意义：表示射线与物体发生碰撞时的确切位置，通常是命中物体的表面。
• 用途：可以用于生成特效、施加伤害、播放声音等，或进行物理反应（例如反弹、推力等）。

2. Normal (Hit Normal)

• 描述：命中点的法线向量。
• 意义：反映射线与物体表面碰撞时的法向量。法线通常垂直于碰撞表面，表征了物体表面的朝向。
• 用途：用于处理碰撞反应，如反射、折射、物体移动方向等。例如，计算弹道反射或施加力的方向。

3. Impact Point (Impact Location)

• 描述：与 Location 类似，表示射线与物体碰撞的具体位置。
• 意义：这也是射线与物体接触的点，可以用于与物体交互的后续计算。
• 用途：常用于特效位置（如爆炸、火花）或伤害计算的位置。

4. Impact Normal (Impact Direction)

• 描述：命中点的法线方向。
• 意义：与 Normal 相似，用于描述物体表面的方向。这个属性有助于计算物体被击中的反应（如反弹）。
• 用途：用于反射计算或物理模拟，帮助决定物体如何与射线碰撞后反弹或折射。

5. Trace Start (Start Location)

• 描述：线性追踪的起始点位置。
• 意义：表示射线追踪开始的位置。虽然不直接反映命中情况，但提供了射线的起点。
• 用途：通常用于调试或计算路径，或者用作射线与目标物体之间的起始参考点。

6. Trace End (End Location)

• 描述：线性追踪的终点位置。
• 意义：表示射线追踪结束的位置。通常与 Trace Start 一起使用，定义射线的长度和方向。
• 用途：用于表示射线追踪的实际路径，尤其是确定射线是否穿过了所有物体或是否命中特定物体。

7. Time (Hit Time)

• 描述：表示命中物体的时间点，基于射线的长度和速度计算。
• 意义：如果射线的起始位置和目标位置相差较远，Time 会告诉你命中点在路径上的相对位置。
• 用途：主要用于物理模拟，帮助计算命中物体的距离或速度。

8. Physical Material (Hit Physical Material)

• 描述：命中物体的物理材料。
• 意义：返回一个 UPhysicalMaterial 对象，表示命中物体表面的物理材质。
• 用途：用于不同表面材质之间的差异化处理，例如不同材质的碰撞效果、声音效果或伤害计算等。常见的应用有：金属与木材表面会有不同的声音和碰撞效果。

9. Actor (Hit Actor)

• 描述：命中物体的 Actor（角色或物体）。
• 意义：返回一个对碰撞物体的引用，通常是 AActor 类型。
• 用途：用于获取命中物体的信息，进一步处理物体（例如伤害计算、销毁物体或播放动画等）。

10. Component (Hit Component)

• 描述：命中物体的组件。
• 意义：返回命中物体的组件（如 UStaticMeshComponent 或 USkeletalMeshComponent 等）。
• 用途：用于获取更精细的碰撞信息，尤其是需要在物体的特定组件上应用逻辑（如物理模拟或事件触发）时非常有用。

11. Bone Name (Hit Bone Name)

• 描述：命中物体的骨骼名称。
• 意义：如果命中的是一个骨骼网格体（如角色的骨骼），则返回被命中的骨骼的名称。
• 用途：用于角色或骨骼网格的碰撞检测，能够精确定位命中的是哪个骨骼，通常用于游戏角色的伤害计算。

12. Distance (Hit Distance)

• 描述：命中点与射线起点之间的距离。
• 意义：表示从射线起点到命中点的实际距离。
• 用途：用于计算碰撞的相对位置，或者用于精细调整射线的响应效果（例如，射程控制、伤害衰减等）。

13. Hit Result (Hit Result)

• 描述：包含所有碰撞信息的综合结构体。
• 意义：返回一个 FHitResult 结构体，包含命中结果的所有详细信息，如命中物体、碰撞法线、物理材质等。
• 用途：用于获取完整的碰撞信息，通常在需要后续处理（例如影响物体或角色）时使用。

结语

Line Trace By Channel 是一个非常强大的节点，可以广泛应用于射击、检测、交互等场景中。通过合理设置起点、终点、碰撞通道以及处理返回的碰撞信息，你可以实现各种有趣的游戏机制和功能。
