模拟开关元器件介绍

一、基本原理

1. 简单介绍

模拟开关是一种用于切换模拟信号（如音频信号、视频信号、电压、电流等）的半导体器件，可以用作电子开关来控制信号的通断。
它的作用类似于机械继电器，但它没有机械结构，因此切换速度更快、功耗更低、寿命更长。

2. 工作原理

模拟开关的“开关功能”通常由MOS管实现，其开关状态由控制信号决定，
当模拟开关处于关闭状态时，开关呈现高阻态，阻止信号或者说电流流过，
当模拟开关出去开启状态时，内部呈低阻状态，使信号能够通过。

3. 举例

以TI的TMUX为例，介绍其引脚

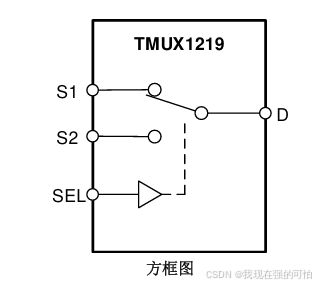

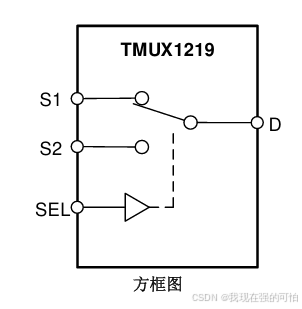

① 简化示意图，关键信号是S1、S2、SEL以及D

S1、S2是需要选择的输入信号，D是输出信号，而SEL即Slect信号，是用来选择S1传输到D还是S2传输到D的。
为何输入、输出信号是采用S和D简称呢，就是因为其内部是由MOS组成，S和D分别指源极和漏极。

4. 常见类型

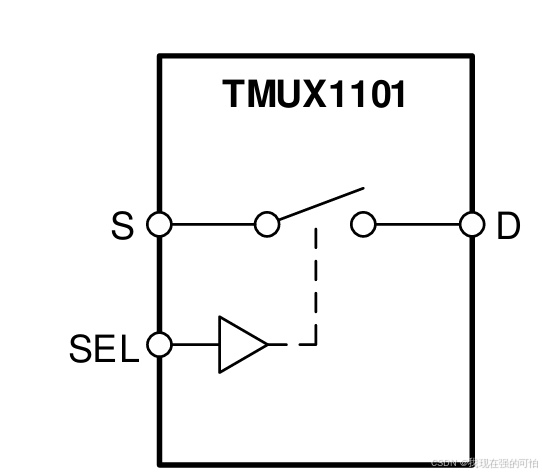

① 单刀单掷（SPST - Single Pole Single Throw）
仅有一个输入和一个输出，一个使能信号控制通断。

② 单刀双掷（SPDT - Single Pole Double Throw）
可能有两个输入一个输出或者两个输出一个输入，Selct信号来选通不同的通道。

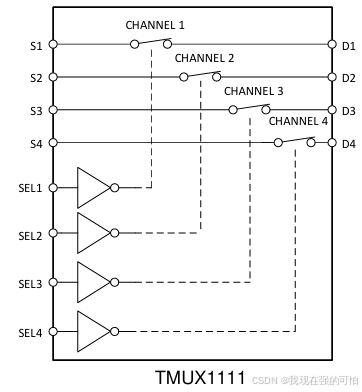

③ 1：1多路复用器
多个输入对应多个输出，使能选通某一路或者几路导通：

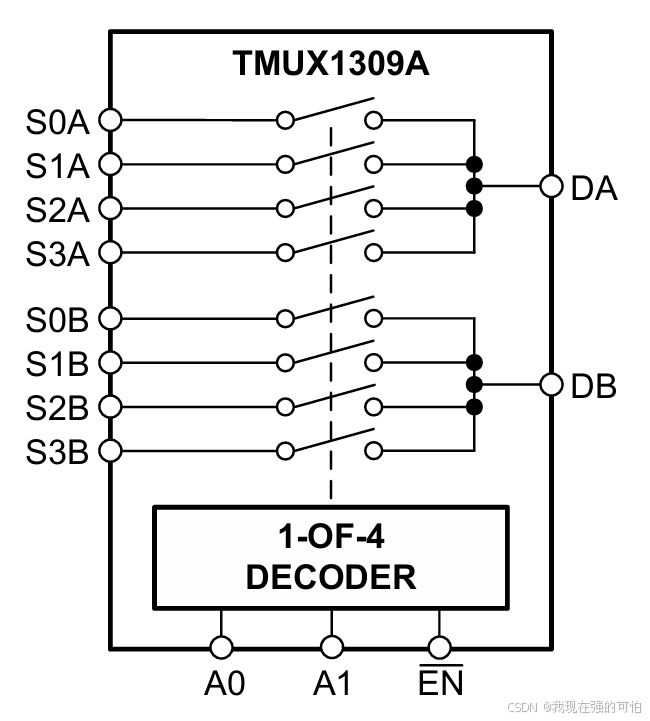

④ 多比一多路复用器

⑤ 其它
按照不同的搭配还有很多类型，用途不同输入输出关系或者通道数都不同，理解原理后根据需要选择即可。

二、性能参数

不同的场景重点要看的参数不一定是哪个，但是这些基本参数是无论哪个场景都需要关注的。

1. 供电电压VDD、电流IDD

供电电压范围决定了器件能否用于某些场景，输入电流与功耗有关，低功耗场景也需要关注。

2. 导通电阻Ron

导通电阻是非常重要的概念，不同类型的模拟开关导通电阻可能从mΩ到几百Ω不等。例如用来切换不同的热敏电阻或者运放电路中切换不同增益的电阻，这个时候就需要选择小导通电阻的模拟开关，以求尽量不影响原始信号。

3. 逻辑输入电平VIH和VIL

逻辑输入电平指的是EN信号或者说是SLE（slect）信号的电平阈值，需要搭配 合适的MCU或CPU的IO电平来控制通断。

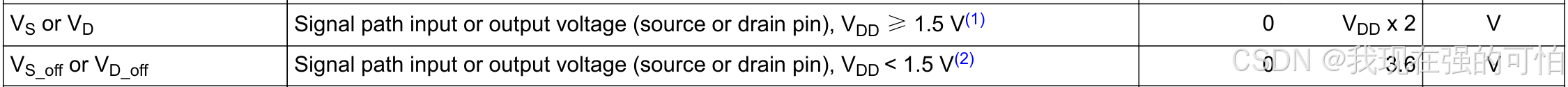

4. VS和VD电压

即输入和输出信号电压，不同的芯片定义也不一样，有些是可以高于电源电压VDD，有些只能低于电源电压。

5. IS和ID持续电流

一些场景下模拟开关可能需要走一定的电流，此时要看开关的最大电流能否支持该场景。

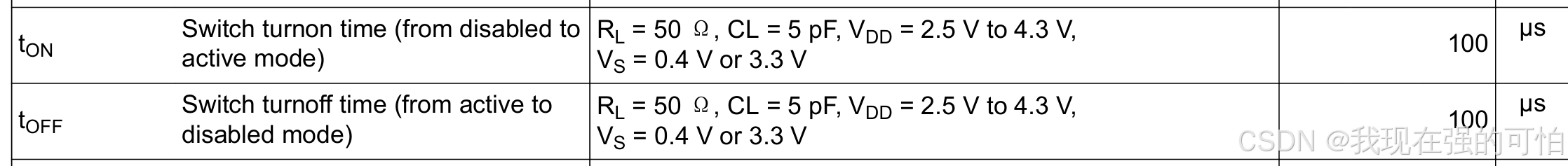

6. 开启/关闭时间ton/toff

使能关断或者开启开关时，受MOS管导通时间的影响会有一段时间的延迟。多通道控制不同信号时，可能需要考虑此延迟的影响。

特定场景下参数

7. 高速信号

当模拟开关用于SPI、USB等高速信号时，需要关注一些可能会影响信号质量的参数。

① 带宽BW
决定信号传输能力，过低会限制数据速率，根据通过信号的频率选择。

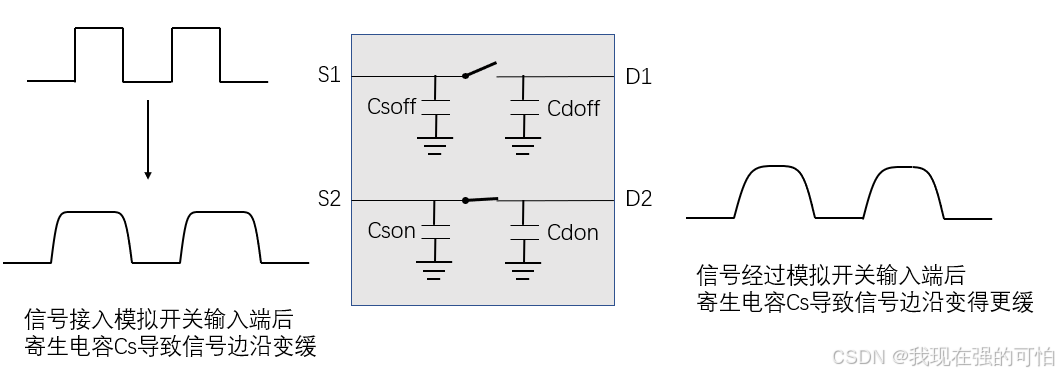

② 各种寄生电容
各种寄生电容会导致信号衰减，因此也需要关注这些参数。

a. CSOFF——当开关关断时源极对地的寄生电容
CSON——当开关开启时源极对地的寄生电容
b. CDOFF——当开关关断时漏极对地的寄生电容
CDON——当开关开启时漏极对地的寄生电容

③ 传播延迟（tPD）
传播延迟过大会引起信号失真和相位误差，特别是USB、HDMI、PCIe、SATA等高速总线，这些总线可能需要ps级别的tPD，因此这种场景需要专用的模拟开关。

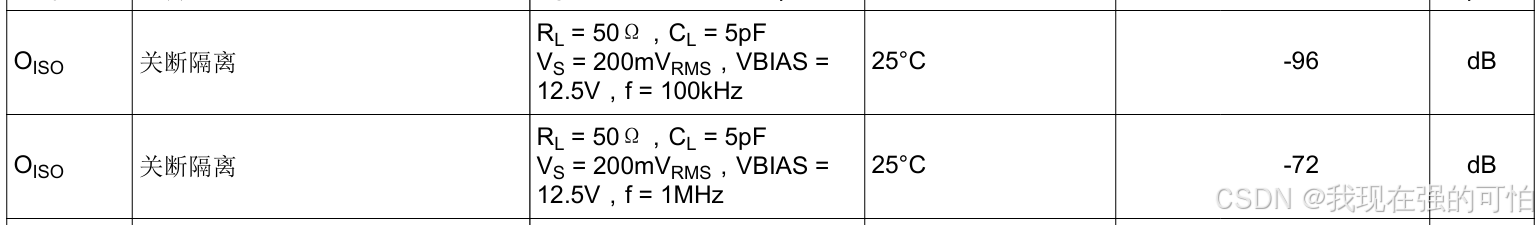

④ 隔离度（Off-Isolation, ISO）
多通道时，隔离度越高，未选通的通道的信号越不会干扰选通信号，不同频率的隔离度也不一样。

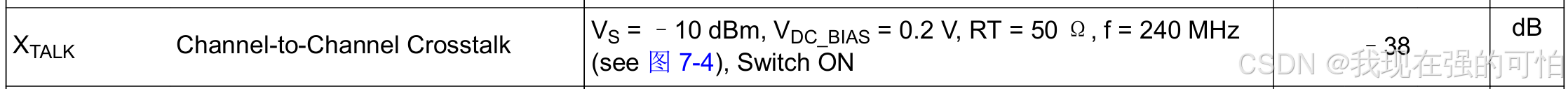

⑤ 通道间串扰 (Channel-to-Channel Crosstalk)
相对的，开通的时候通道之间也有相应的串扰，造成不同通道间的信号互相影响。

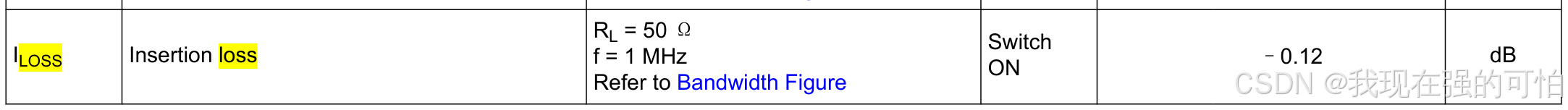

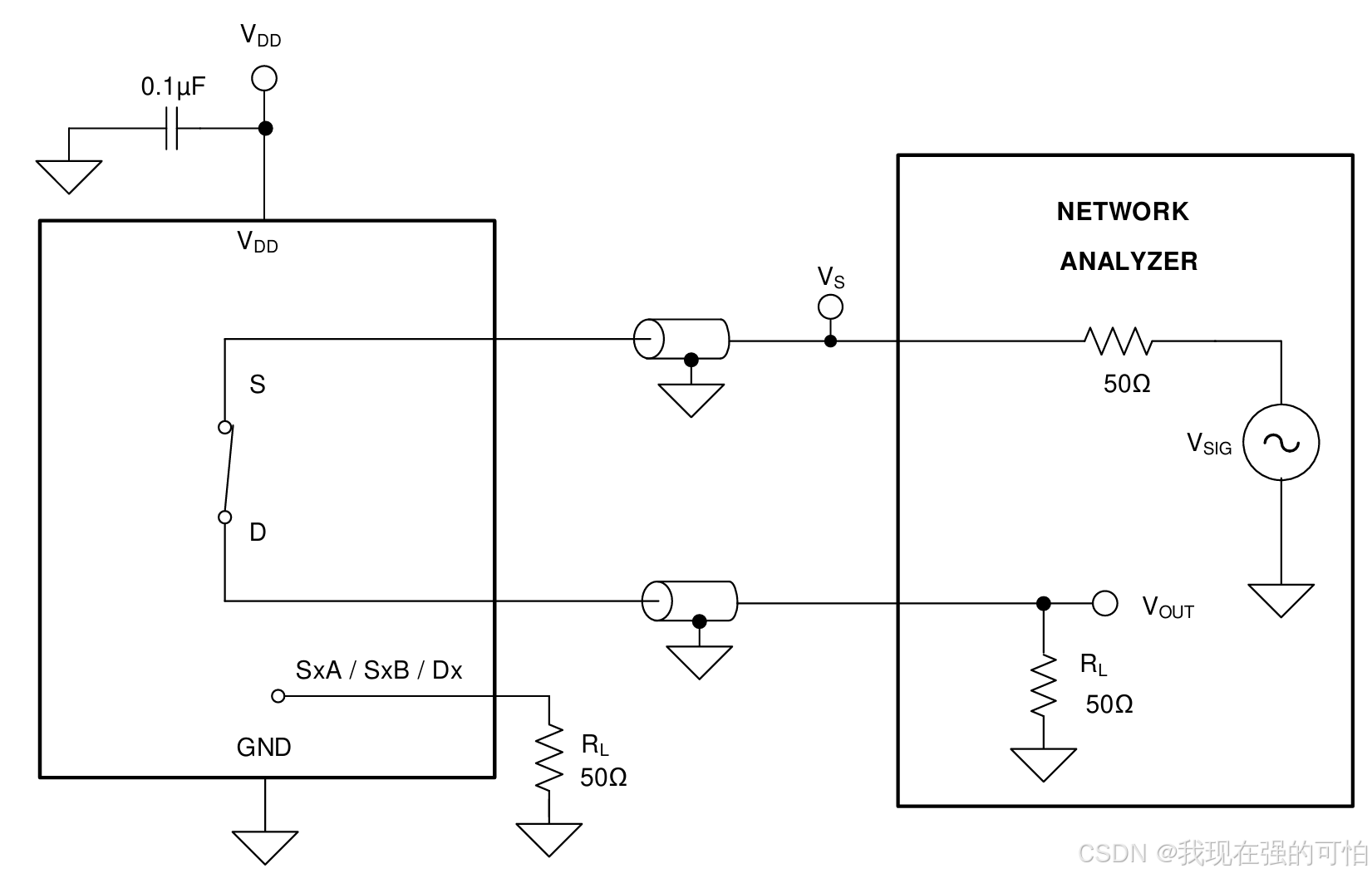

⑥ 插入损耗（Insertion Loss, IL） 插入损耗过高会削弱信号强度，影响信号完整性。当加上一定的RL时，造成的损耗越小代表效果越好。

例如这个插入损耗只有-0.12dB，相当于损耗了约3%。

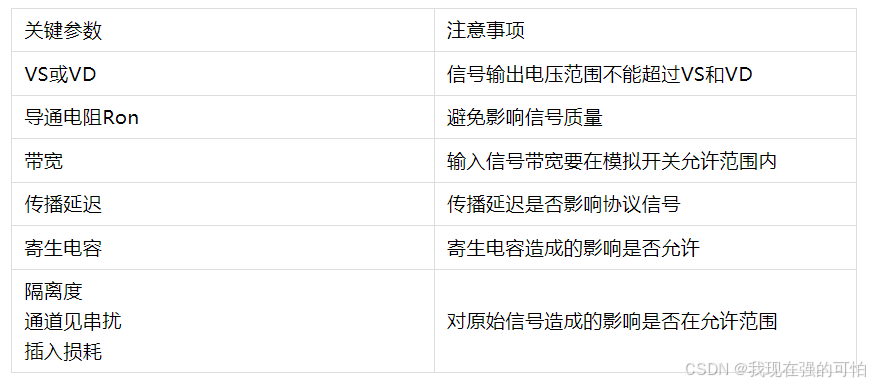

三、应用场景

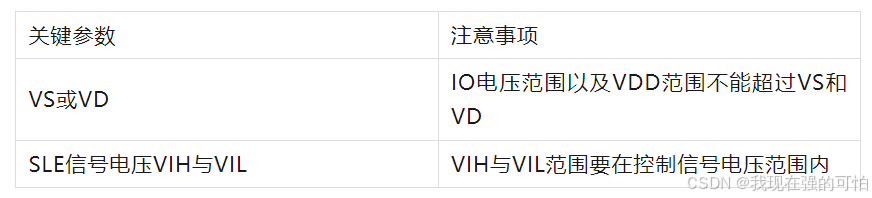

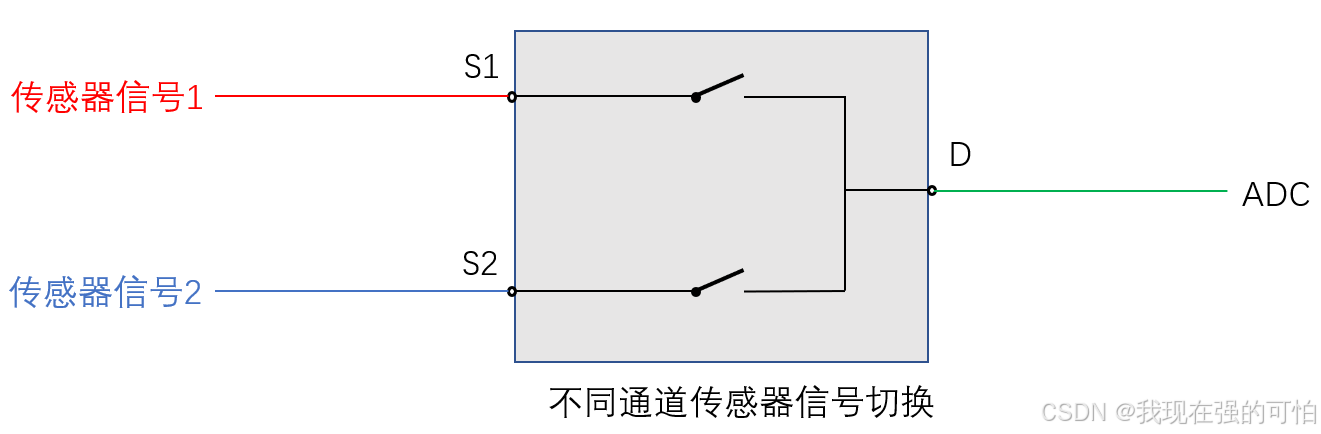

1. 传感器信号切换

当MCU的IO有限时，可以通过模拟开关控制多个传感器信号的切换，节省IO。

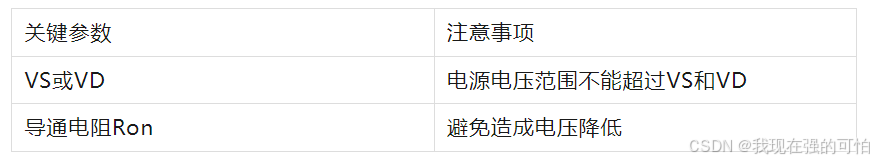

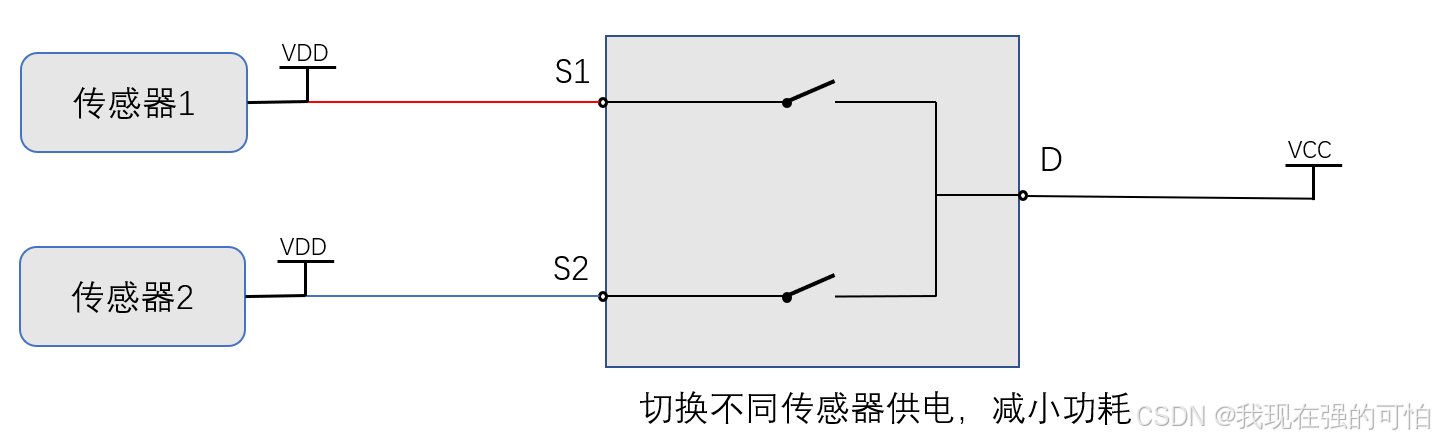

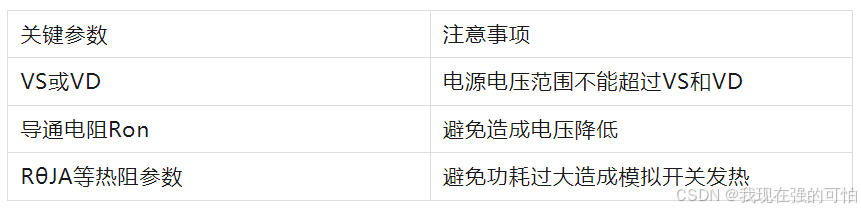

2. 传感器供电电源切换

在低功耗场景下，用模拟开关切换不同传感器的供电，节省电量。

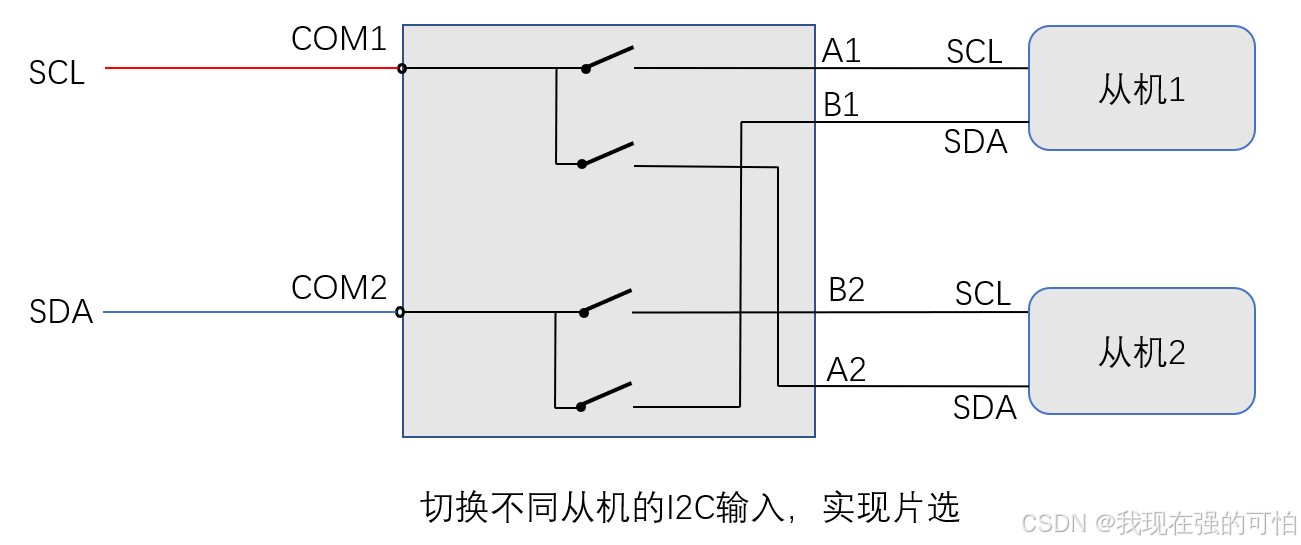

3. 通信协议引脚复用

USB/SPI/I2C等通信协议在一些场景下需要一对多通信，以I2C为例，虽然I2C有不同的地址，理论上能直接切换不同的从设备，但是如果某些从设备芯片不可以设置不同的地址，而项目中又需要用到两个以上此从设备芯片，那么在通信时即无法单独通信，此时就可以选用支持I2C协议的模拟开关来实现从设备切换.

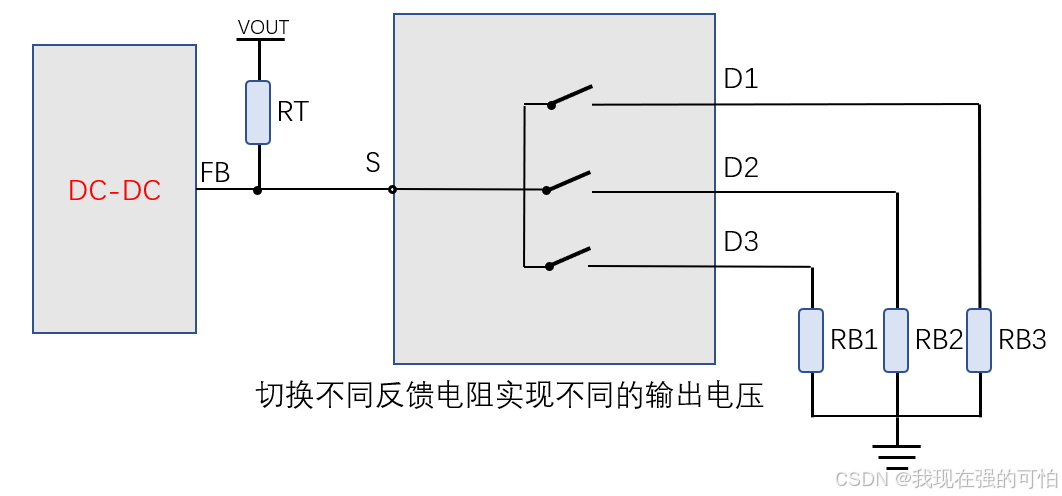

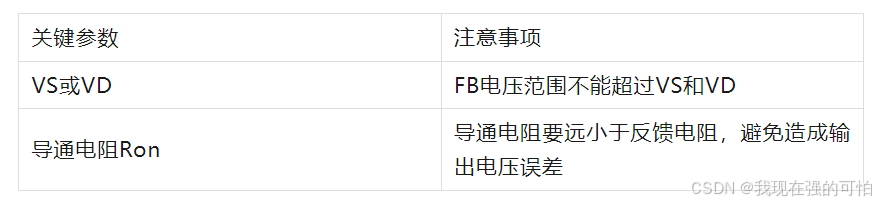

4. 电源反馈电阻切换

通过模拟开关切换不同的反馈电阻实现不同的电压输出。

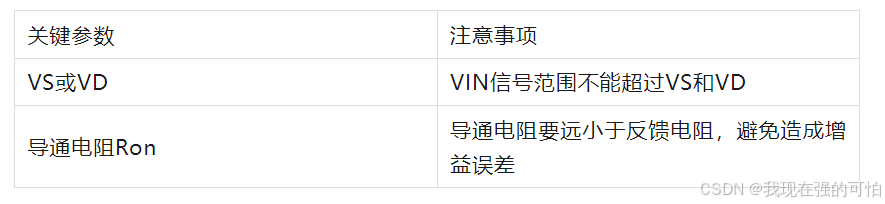

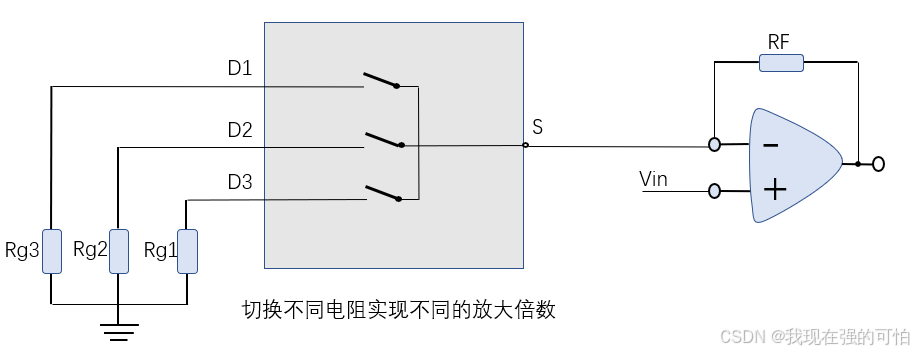

5. 放大电路增益调整

通过模拟开关切换不同的比例电阻实现不同的放大倍数。

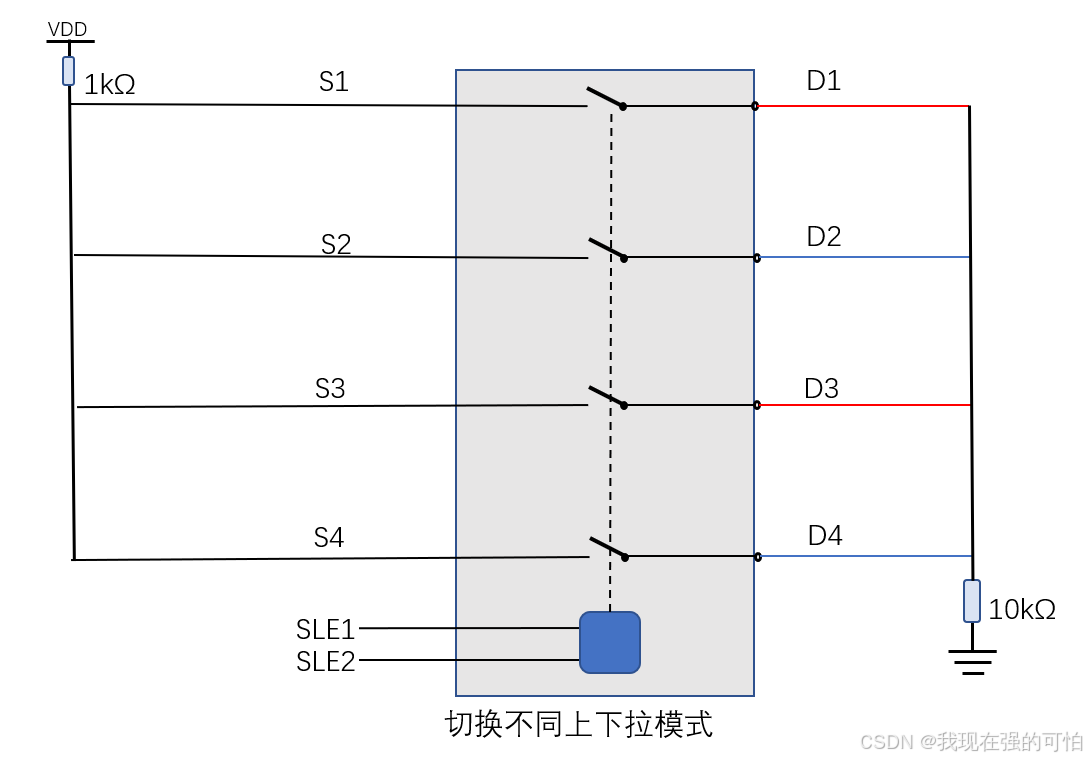

6. 切换GPIO的上下拉

通过模拟开关实现切换不同的上下拉，相当于实现IO扩展功能，

---
