车载充电器（OBC）氮化镓（GaN）驱动（高压高功率）设计（第三篇）

介于很多人评论说需要一些更基础和清楚的基本概念这一要求。这里进行了补充：

1、概念介绍

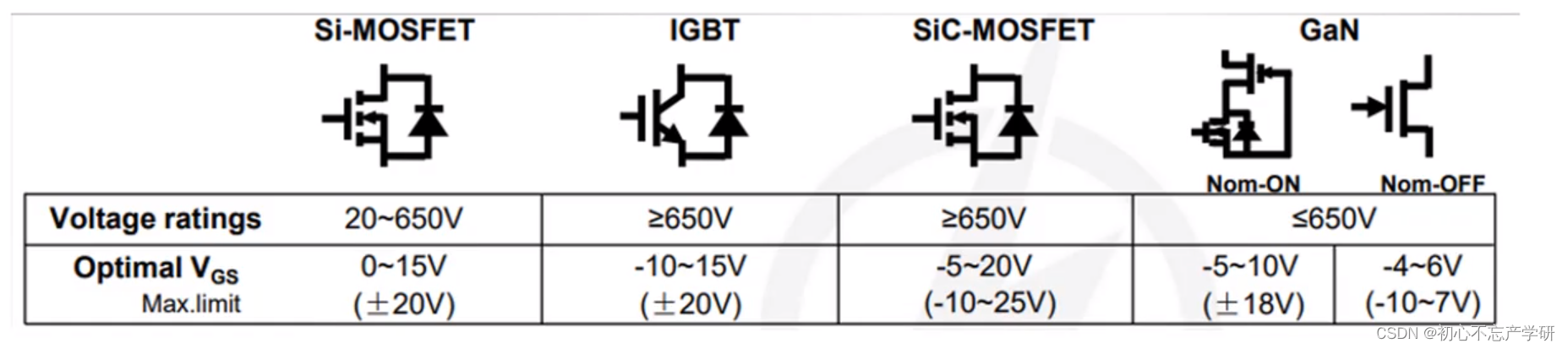

GaN是一种宽带隙半导体，用于制造晶体管等器件，其性能超过了同类最佳硅器件。与其他一些硅器件相比，GaN器件往往更快，从而在兆赫范围内实现更高的开关速度。它们更小，这允许高功率密度系统，并且它们更高效，因为它们具有低的开关能量损耗和低的反向恢复损耗。在这里，我们可以看到一些不同FET技术之间的额定电压差异。正如你所看到的，GaN FET可以工作高达650伏，并且具有相当低的最佳VGS。与其他技术相比，GaN的优势在于高速应用，因为它可以在兆赫范围内的高频下工作。

氮化镓由氮原子和镓原子通过共价键结合而成。这种化合物具有以下关键特性。晶体结构：氮化镓的晶体结构属于六方晶系（类似于纤锌矿结构），其硬度较高，具有良好的机械稳定性和热稳定性。能隙宽度：氮化镓拥有较大的直接带隙，约为3.4电子伏特，这一特性使其特别适合于高功率、高频以及高温工作环境下的电子器件制造，比如射频放大器、微波功率器件等。光学性能：由于其宽禁带特性，氮化镓在蓝光到紫外光谱范围内有很高的发光效率，因此广泛应用于发光二极管（LEDs）和激光二极管（LDs），包括用于固态照明、全彩显示和数据存储等领域。电力电子应用：在电源转换和电机控制领域，GaN作为新一代半导体材料，能够实现更小体积、更高效率和更快速度的开关器件，例如GaN场效应晶体管（GaN FETs）和GaN高电子迁移率晶体管（HEMTs）。热导率：氮化镓具有较高的热导率，有助于提高器件的散热能力，从而在高功率密度应用中表现出更好的性能。

2、器件对比

此图片来源于网络

GaN（氮化镓）、Si（硅）、SiC（碳化硅）和IGBT（绝缘栅双极型晶体管）是四种不同的半导体材料和技术，在电力电子领域有着广泛的应用，特别是在电源转换、电机控制和其他高功率应用中。以下是它们的主要特点对比：

GaN（氮化镓）

• 材料特性：GaN是一种宽禁带半导体材料，具有非常高的击穿场强和电子迁移率，允许在高频和高温下工作。
• 优势：GaN器件如GaN FETs（场效应晶体管）的开关速度极快，导通电阻低，因此可以实现更高的开关频率和更小的损耗，适合于高效率、小型化的电源转换器设计以及射频应用。
• 挑战：尽管GaN技术有巨大的性能潜力，但其成本相对较高，且工艺成熟度与Si相比仍有提升空间。

Si（硅）

• 材料特性：传统的硅基半导体是最广泛应用的半导体材料，具有成熟的制造工艺和较低的成本。
• 优势：硅材料适用于各种电压等级和电流容量的设备，包括MOSFETs（金属氧化物半导体场效应晶体管）和IGBT等，具备较好的可靠性及大批量生产的能力。
• 局限性：硅的能隙较小，导致其在高压和高频应用中的性能受限，尤其是在高温环境下，由于热载流子效应，开关损耗会增加。

SiC（碳化硅）

• 材料特性：SiC同样属于宽带隙半导体材料，拥有比硅更大的禁带宽度，良好的热稳定性和耐高温能力。
• 优势：SiC MOSFETs和JFETs（结型场效应晶体管）能够在高温、高电压和高频率条件下运行，具有更低的导通电阻和开关损耗，适用于电动汽车、太阳能逆变器和工业驱动等领域。
• 挑战：尽管SiC器件性能优异，但初期成本较高，并且工艺复杂度相较于硅有所提高。

IGBT（绝缘栅双极型晶体管）

• 器件类型：IGBT是结合了MOSFET和BJT（双极型晶体管）优点的一种复合型器件，既具有MOSFET的输入阻抗高、控制电路简单的优势，又继承了BJT的高电流密度和低导通压降的特点。
• 应用场合：广泛应用于大功率变换系统，如牵引传动、UPS、风电变流器等场合，特别适合于中高电压、中大电流的应用。
• 对比：与SiC和GaN器件相比，IGBT在开关速度和导通损耗方面略逊一筹，但在某些特定应用中仍具有较高的性价比。

总结来说，GaN和SiC因其宽带隙特性在现代高性能电力电子设备中逐渐取代部分传统硅基器件，尤其在追求更高效率、更小体积和更高工作温度的场景。而硅IGBT凭借其成熟的生产工艺和良好的综合性能，在许多中高端应用中依然占据重要地位。随着技术进步和市场需求的变化，这几种技术之间既有竞争也有互补，共同推动着电力电子行业的发展。

3、适用范围

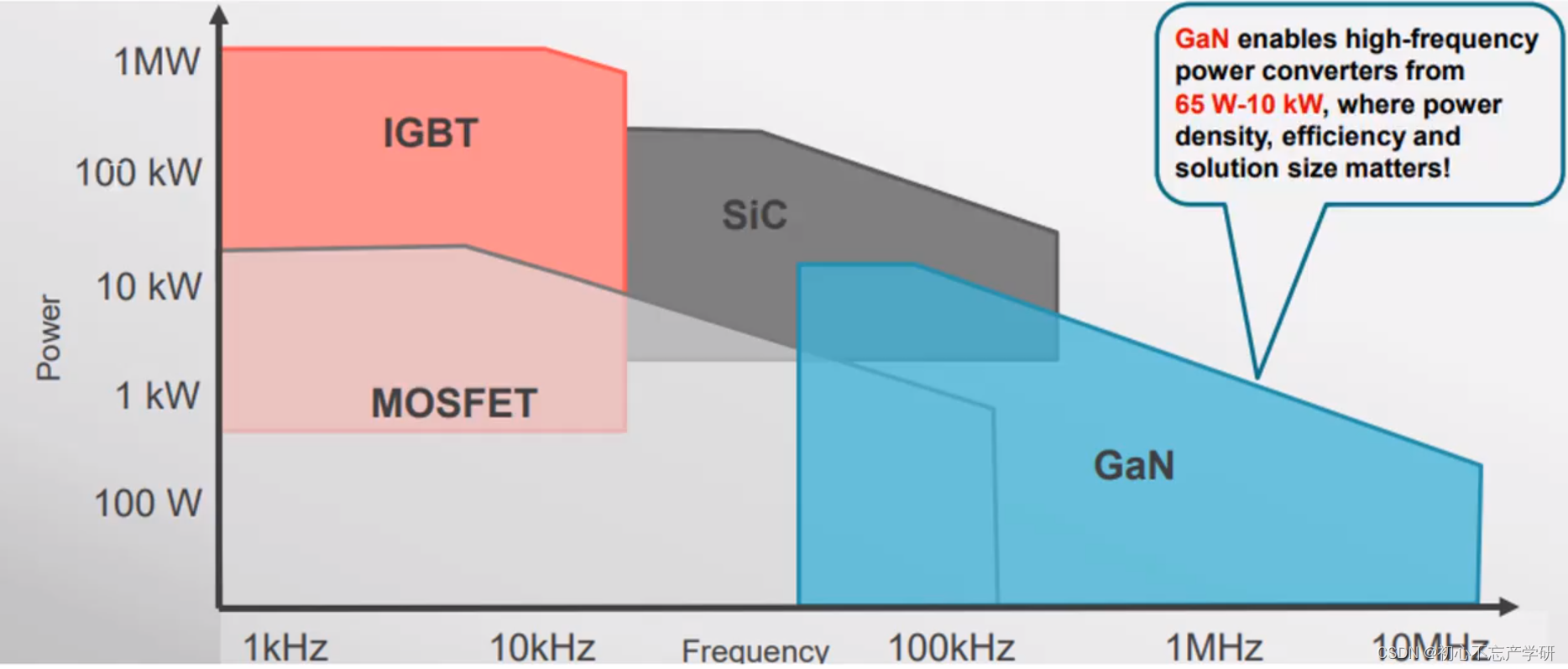

下图展示了GaN如何能够在略高于10兆赫的非常高的频率下工作。虽然一些不同的技术之间存在一些重叠，但GaN具有基本特性，使其更适合高功率密度和速度至关重要的应用。

此图片来源于网络

使GaN相对于其他一些技术具有优势的一点是它的带隙。GaN具有宽的带隙，大约是硅的三倍。材料的带隙与其击穿场直接相关。对于更高的击穿场，可以在更短的距离上施加给定的电压。这使得能够支持更高的电压以及更高的频率用于快速切换，从而可以使用更小的无源元件。为了利用GaN提供的许多好处，需要选择合适的GaN栅极驱动器。好的驱动有助于减少开关损耗，提高系统对噪声的弹性，提高系统密度，集成有安全功能。安全功能包括欠压锁定和过温保护。驱动功能包括可控死区、自举电源电压钳和用于半桥驱动器的内部LDO。

GaN器件在开关频率方面具有显著优势，其适用范围主要集中在需要高速开关和高效功率转换的场合。由于GaN材料的宽带隙特性、高电子迁移率以及优异的热性能，使得基于GaN技术制造的晶体管如场效应晶体管（GaN FETs）能够实现非常高的开关速度，与传统的硅基半导体相比，开关损耗大大降低。

适用范围：

高频电源转换器：GaN器件适用于高频DC-DC转换器，包括降压、升压、反激式等多种拓扑结构，这些转换器用于数据中心、服务器电源、电动汽车充电设备等场合，通过提高开关频率可以缩小磁性元件和滤波电容的体积，从而实现更高功率密度和更小尺寸的电源模块。

射频功率放大器：在无线通信领域，GaN HEMTs（高电子迁移率晶体管）因其高频特性和高功率容量而被广泛应用于基站、雷达、卫星通信和军用电子系统中的射频功率放大器。

电机驱动器：高速开关能力使GaN适合于高级电机控制应用，比如电动车辆的逆变器、工业机器人、HVAC系统等，能够在保证高效率的同时减少电磁干扰，并允许使用更紧凑的电机设计。

LED照明驱动：LED驱动器也需要高效率和小型化的解决方案，GaN开关器件有助于实现更高的PWM调光频率，从而改善调光效果并减小电路体积。

电力电子集成：随着封装技术的进步，GaN器件能够集成到半桥或全桥配置中，形成高集成度的功率模块，在光伏逆变器、不间断电源（UPS）、高压直流输电（HVDC）等领域，GaN器件可显著提升系统的整体性能和可靠性。

总之，GaN器件因其高达几兆赫兹甚至几十兆赫兹的开关频率能力，尤其适合那些要求低损耗、快速响应和小型化设计的高性能电源管理和电力电子应用。随着技术进步，GaN器件的开关频率上限还在不断提升，为未来的高频率、高功率密度和节能型电子产品提供了解决方案。
