示波器测量市电

@目录

市电

在中国一般说的市电220V，是指有效电压值（rms，root mean square），最大值Vmax = √2 * 220 ≈ 311V。

• L：火线也称相线，由发电站提供，对地电压220V，人体接触会有触电危险；
• N：零线，为火线提供回路，在发电站或变电站端接地，对地电压为0V（可能会有感应电，但是一般都很小），正常情况不会有触电危险。但是如果电路中有异常点，可能导致零线带电，此时有触电危险；
• E：地线，居民楼用户端连接大地的线。只要施工安装正确，接地线良好，就会绝对安全，不存在漏电风险。三头插头才有，两头插头没有。一般设备的外壳都是接这个地线，预防设备漏电时，人体接触设备导致触电危险。

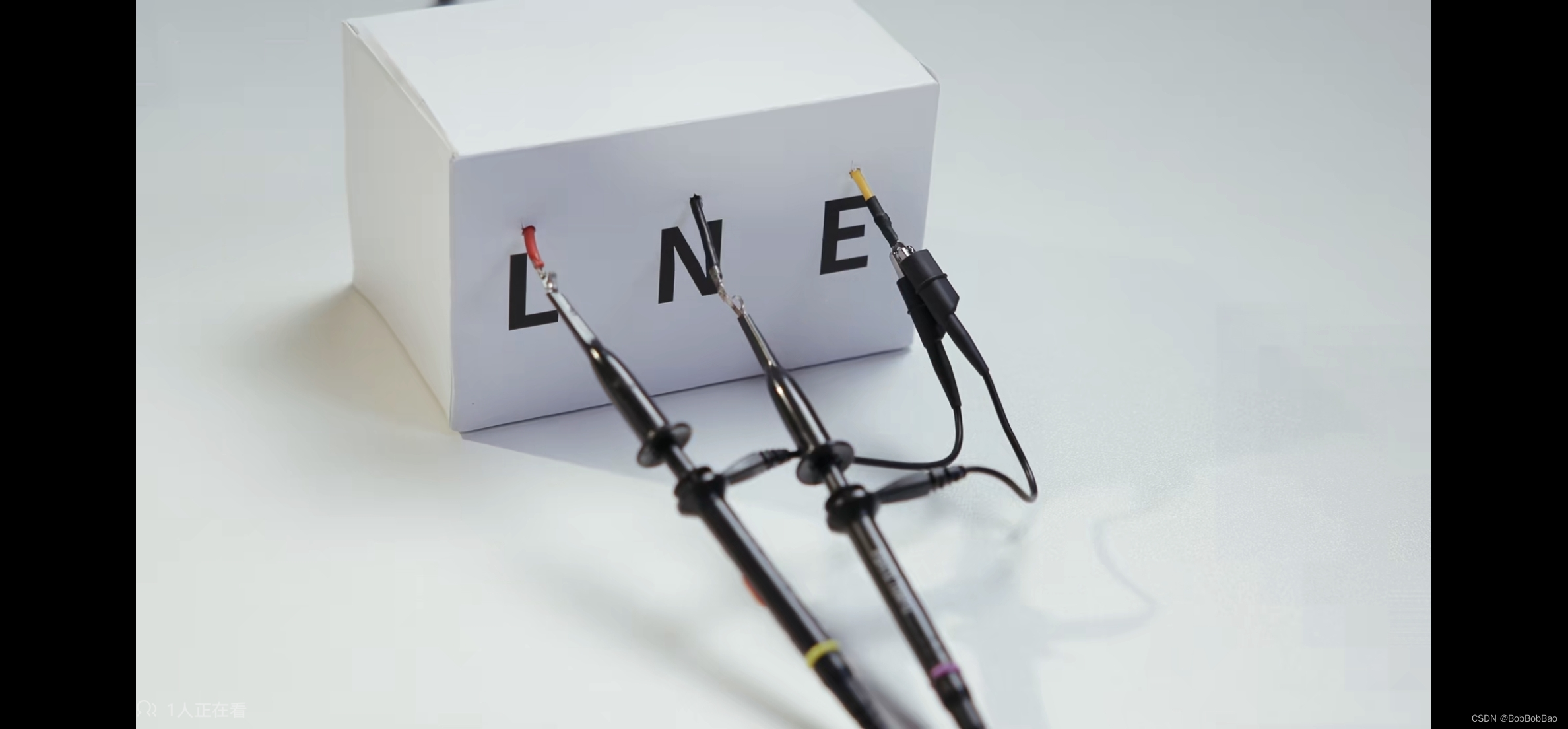

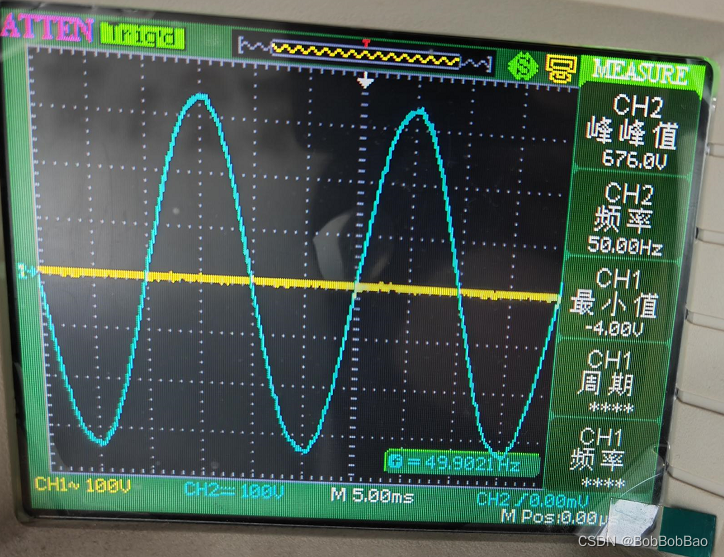

如下图所示：频率50Hz

• CH1：黄色，N-E（零线对地线）电压波形，峰峰值0V，均方根0V
• CH2：蓝色，L-E（火线对地线）电压波形，峰峰值680V，均方根220V


示波器+探头量程

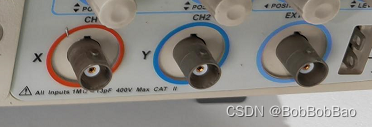

示波器端口输入电压：我手头两台示波器的输入电压
品牌1示波器：有效电压300V RMS，市电220V RMS，可以用来测量市电。（经过隔离处理）

品牌2示波器：峰值电压400V，市电220V RMS。L-E、N-E峰峰值约311V，可以测量。但是L-N线电压峰峰值达到620V，无法测量。

示波器探头输入电压：

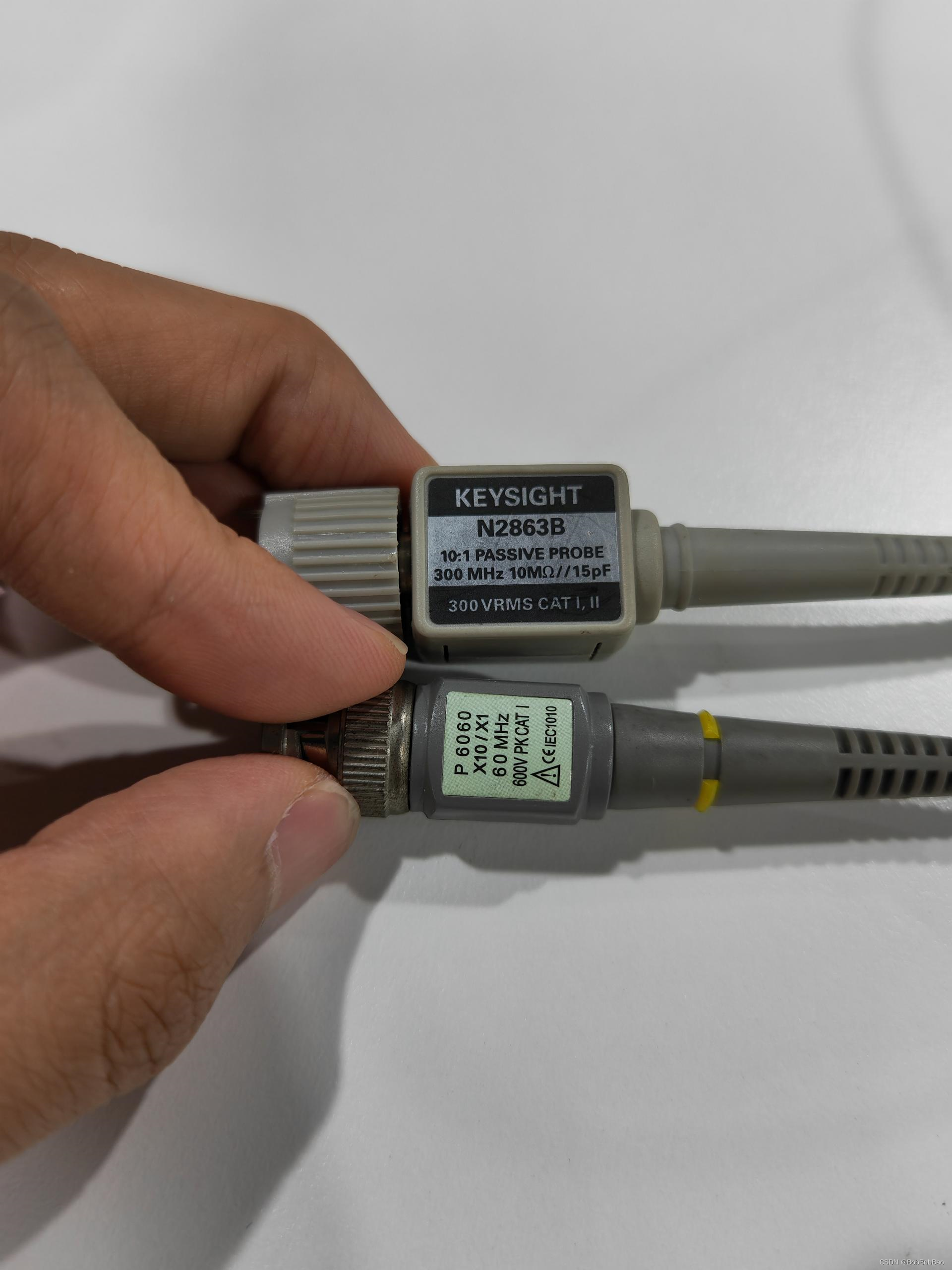

KEYSIGHT N2863B探头：带宽300MHz，输入电压300V RMS，可以用于市电测量。
P6060探头：带宽60MHz，输入电压600V 峰峰值，可用于单独测量L-E,N-E，但是不能测量L-N

容易出现问题

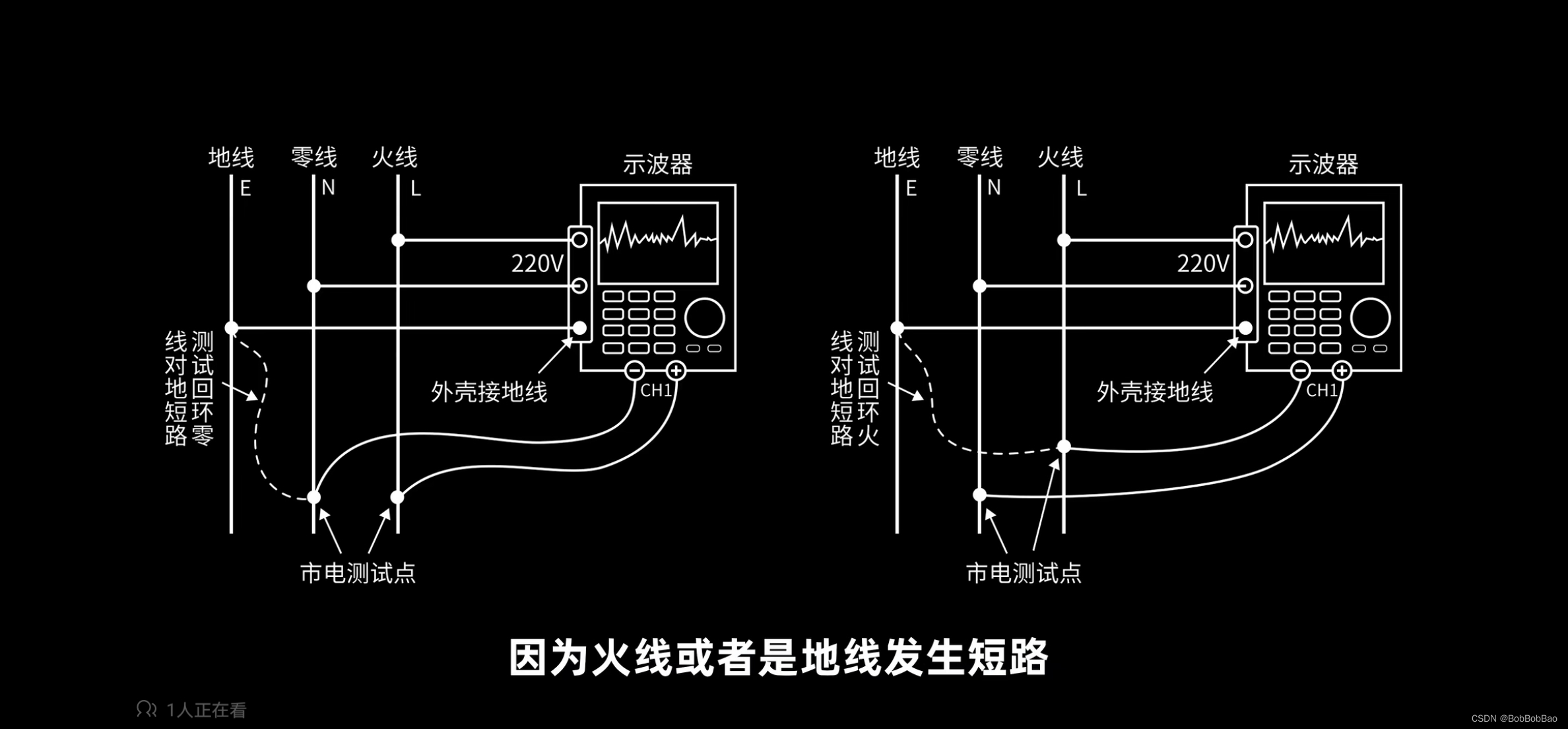

普通示波器没有做电源隔离，外壳金属端与探头的负端都直接与地线E相连。探头正端经过衰减电路后进入示波器测试端。因此直接用探头的负端与零线/火线连接时，就会导致火线对地短路。非常危险。轻则导致跳闸、示波器烧毁，重则导致触电、火灾。

如果把示波器电源线端的地线断开，不接大地。但是探头负端始终与示波器外壳相连，探头负端接到火线会导致示波器外壳带电220V，非常容易导致触电危险。

安全的做法：

1. 通过隔离电源给示波器供电；

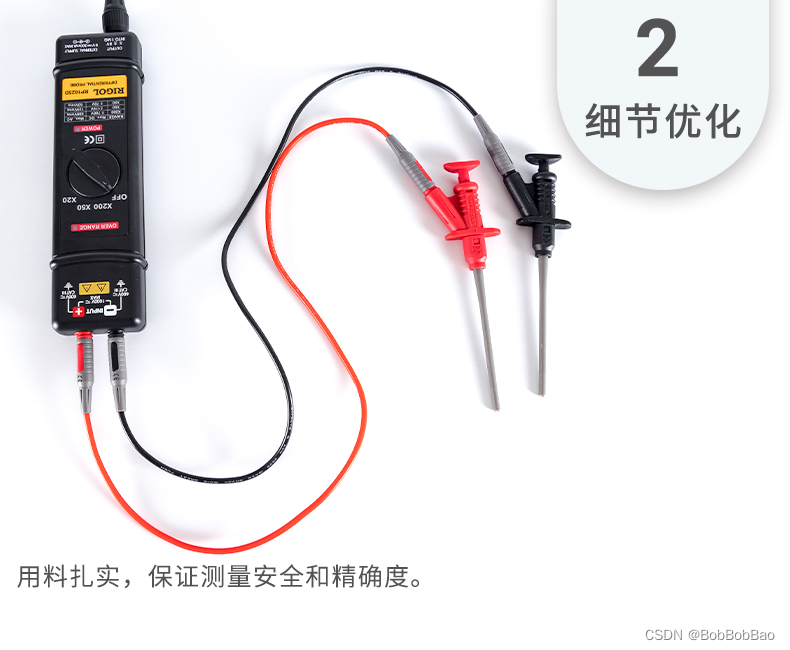

2. 使用差分探头测量；
3. 两个示波器探头分别测零线和火线，再将两路信号做减法运算



参考

1. CAT 等级
