Vih和ViL和Vhys

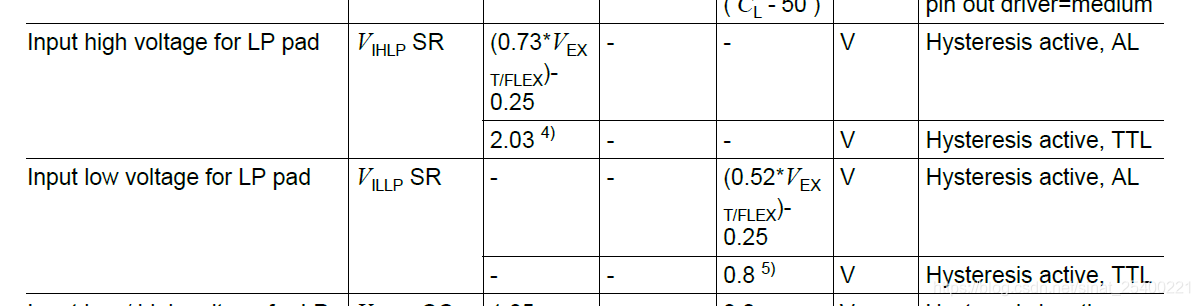

数字电路中，VIH代表高电平的下限，VIL代表低电平的上限。IC种类区分如图1所示，分为TTL型和CMOS型。

TTL型的VIL一般0.8V电压以下。VIH一般2V以上。

CMOS型按VDD比例分，一般VIL为30%VDD以下，VIH一般为70%以上。

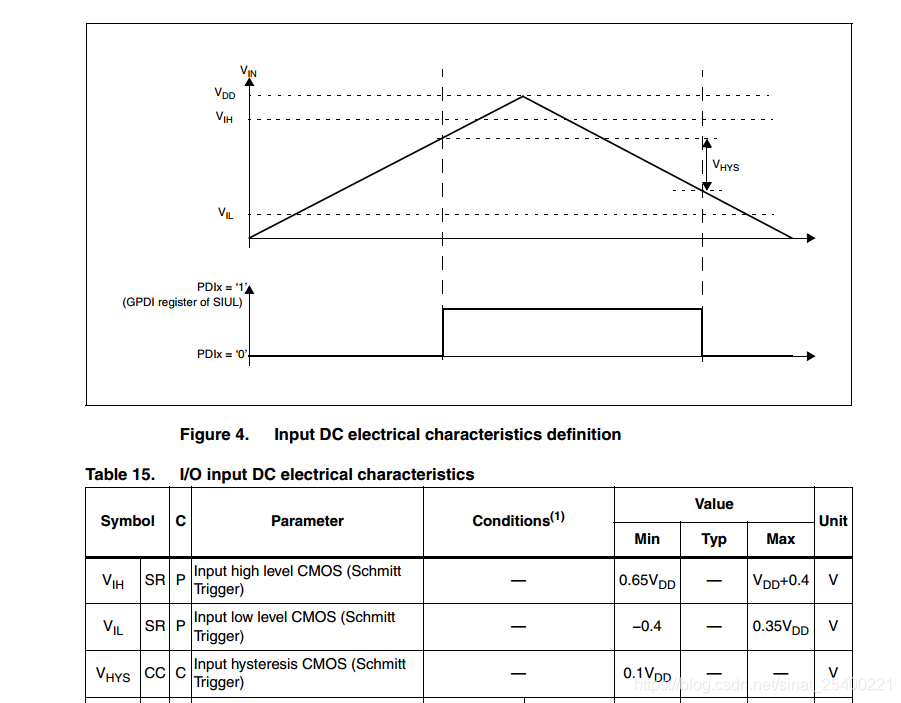

另外引出Vhys，滞后电压。如图2所示，滞后电压能够在高低电平判断上有一个滞后作用，通俗的说也就是未达到但接近VIH的部分也判定为高，高于但接近VIL的部分也判定为低，避免采集的信号接近VIH或者VIL来回跳动。

汽车电子上一般数字信号采集需要具备滞环功能，一般单片机IO通道支持这个功能，但不是所有通道都支持，资源分配时候需要注意



                                                                           图1

                                                                                            图2
