如何导出立创EDA库到AD库 ？

立创EDA里面的封装非常的丰富，已经有超过100w个库，想在AD中使用该如何处理？



因为导出AD库需要先登录立创EDA。所以导出AD库前，需要先注册/登录立创EDA，登录后如果之前没有完善立创EDA帐号资料的要先完善。





方法一：

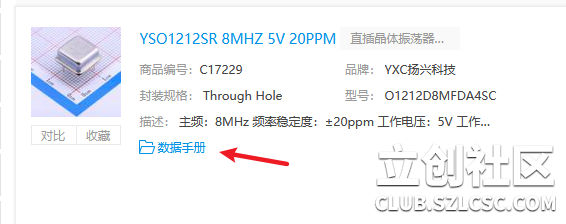

        1）在商城找到对应的元件，点击数据手册

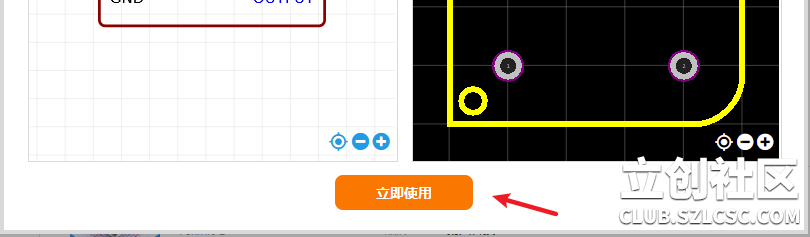

        2）在预览弹窗，点击立即使用





        3）会自动打开立创EDA编辑器，通过顶部菜单：文件 - 导出 - Altium



        4）再使用AD打开刚刚导出的文件，在顶部菜单：设计 - 提取库文件





方法二：

        1）打开立创EDA编辑器。https://lceda.cn/editor

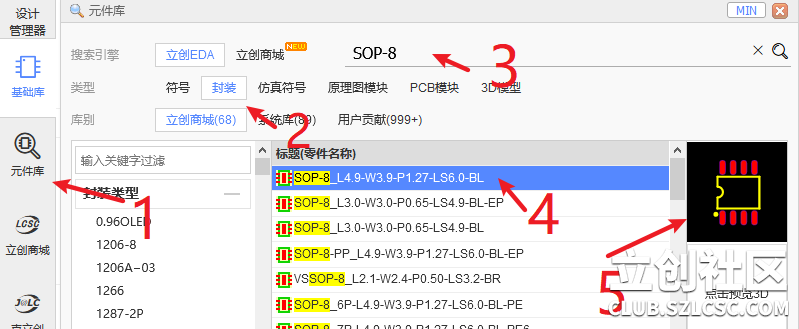

        2）在左边的“元件库”搜索需要的库。点击预览图，会在编辑器打开这个库

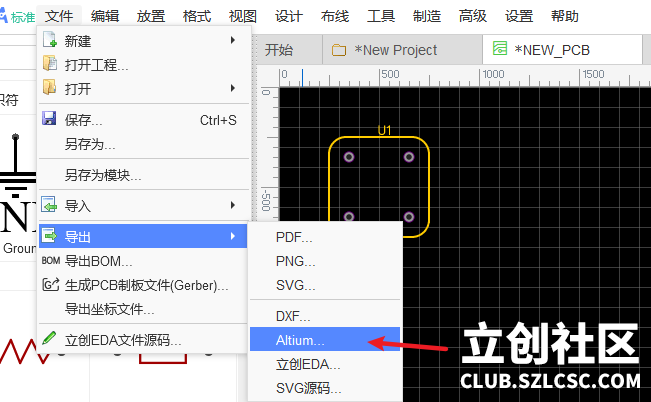

        2）再通过“顶部菜单 - 文件 - 导出 - Altium”，把文件导出为AD格式





        3）再使用AD打开刚刚导出的文件，在顶部菜单：设计 - 提取库文件



注意：

• 如果使用浏览器导出的，导出文件夹是你浏览器设置的文件夹，请在浏览器设置里面找。
• 只支持AD18以下的提取，AD19自己不兼容旧的格式故无法使用！



免责声明：

• 因为库也是逐个人工绘制，可能会有错误，如果发现错误请及时联系我们修复，在使用前请务必仔细检查！！！我们不保证100%正确，但是我们会尽最大努力确保是正确的。

• 在使用前请务必自行检查！！！立创EDA不承担因为库错误导致的任何损失！！！如不同意，请不要继续进行Altium导出！！！





【资料】立创EDA封装库命名参考规范.pdf
