开源硬件初识——Orange Pi AIpro（8T）
大抵是因为缘，妙不可言地就有了这么一块儿新一代AI开发板，乐于接触新鲜玩意儿的小火苗噌一下就燃了起来。
还没等拿到硬件，就已经开始在Orange Pi AIpro 官网上查阅起资料，急切的等待着。
官方已经把配套的硬件准备妥当，所以需要提前准备的东西不多。根据之前玩其他开源硬件的经验，这系统被弄坏是经常发生的事情，所以就准备了
- TF读卡器；
- 一块2014年的M.2 SATA SSD；
这块SSD 是2242 64G的规格，从旧笔记本上卸下来之后组成移动硬盘也一直在使用，正好可以取代TF卡，作为Orange Pi AIpro的系统盘。

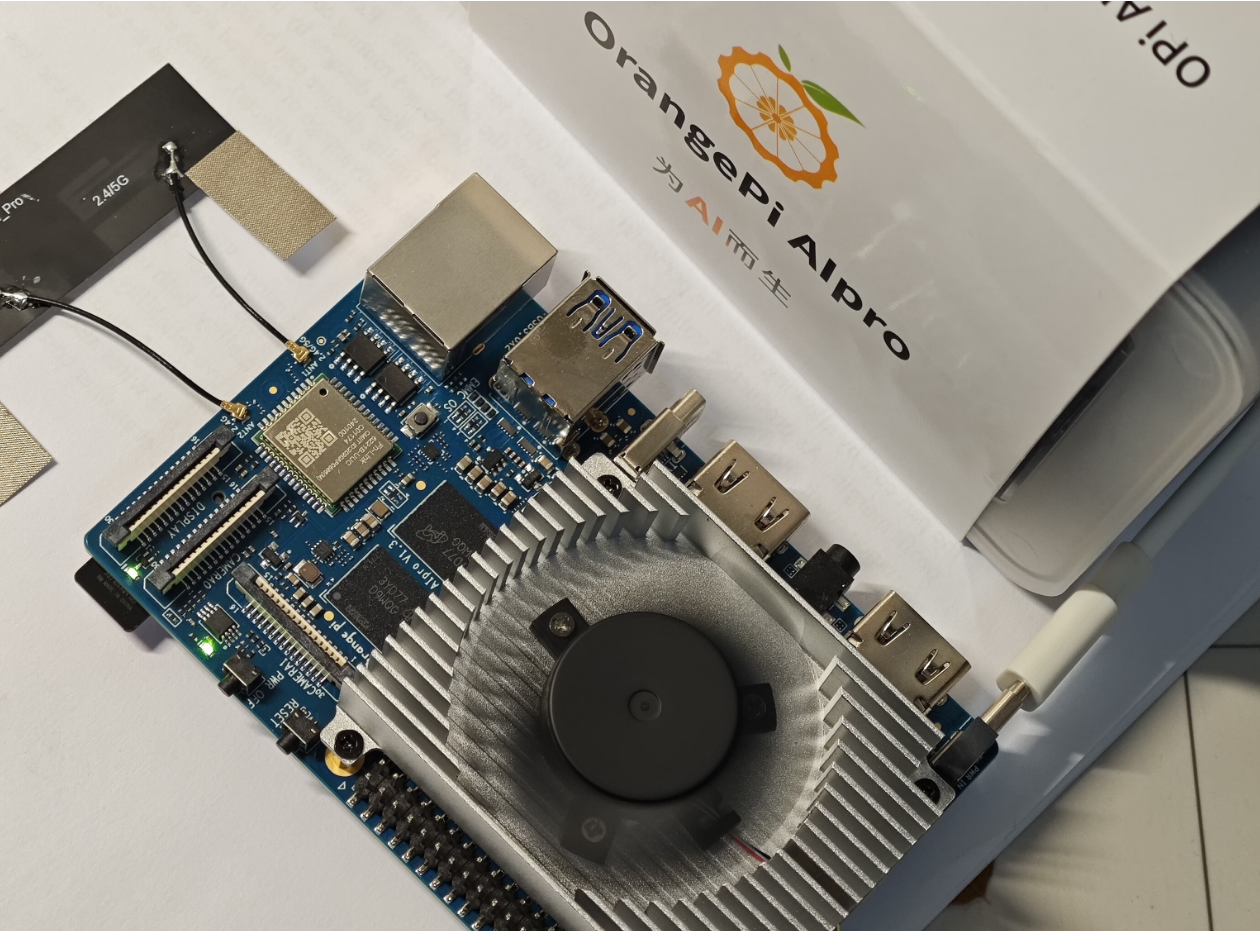

开发板全貌
整体看上去中规中矩，蓝色的板子看上去自带科技感，元器件layout也比较规矩。基本需要用长线连接的设备接口都在一侧，这一点非常赞，不然开发者的桌面估计杂乱等级又要进阶。
开发板已经盖上了大片散热器，想一想配的是65W PD适配器，满功耗跑的状态肯定非常刺激，上电时候100%转速的风扇还属实吓了一跳。
板载8G内存，32G TF卡，预留eMMC接口，预留M.2 SSD硬盘接口。

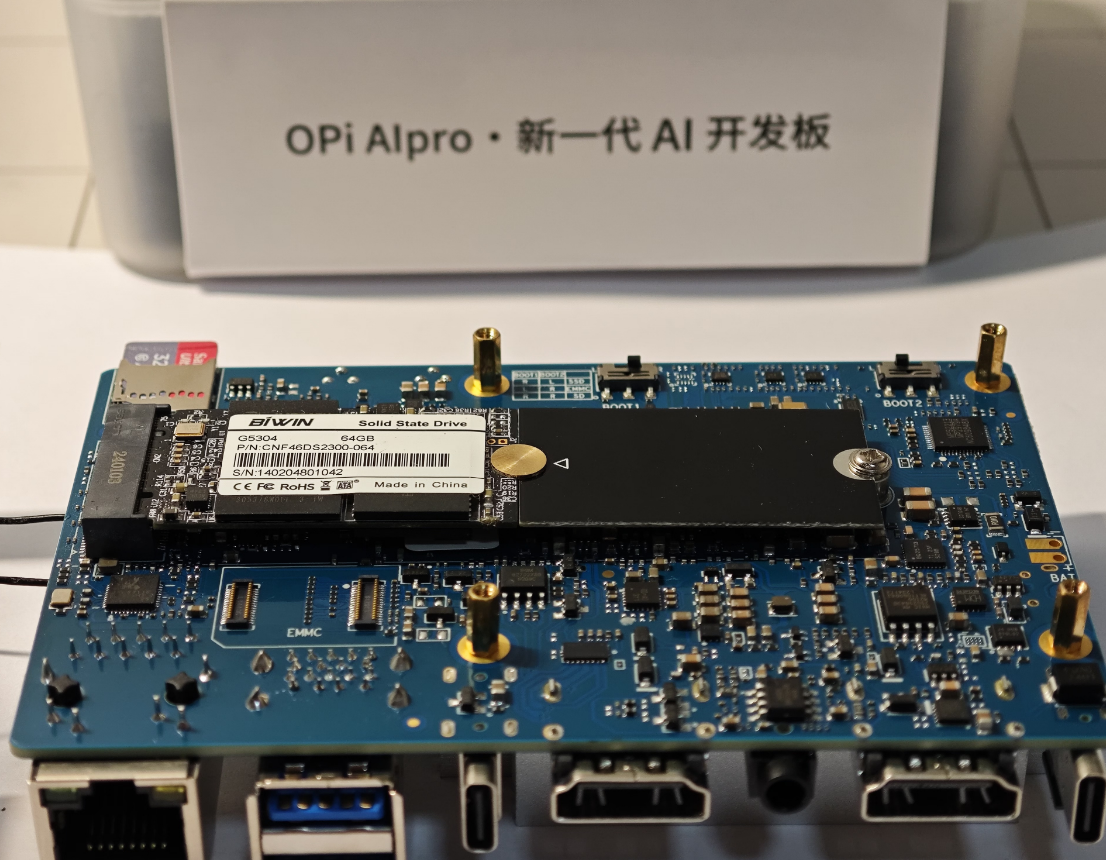

但是这里预留的是2280规格的SSD，我之前是2242的规格，所以就淘了一块儿延长板，用于固定2242的SSD在2280的接口，效果如下：
接口非常丰富，有双HDMI，极为先进的3.5mm耳机孔，多种USB，千兆网口，2.4/5G天线，40Pin扩展接口等等；
除此之外，还预留2个MIPI CSI 2 Lane接口，1个MIPI DSI 2 Lane接口；理论上说这种芯片上的MIPI应该最高支持每Lane 1.5 Gbps，2 Lane 的Data Rate为3 Gbps；以1920x1080@60Hz来算，总带宽为1920x1080x60x3x8 ≈ 2.98 Gbps；如果内部不含有DSC压缩，MIPI DSI输出的分辨率也就局限在FHD 60Hz了；
开始整活
官方文档中确认HDMI0连接显示器，先连接有线键鼠，开机进入用户登录画面，键入密码，随即显示Orangi Pi AIpro的桌面，这个桌面就很香橙感。
后续通过GUI连接WIFI，连接蓝牙鼠标，笔者的蓝牙键盘没有连接上去。显示器和鼠标还要进行物理切换，所以还是进行SSH或VNC开发了。
果不其然，在重新设置开启VNC的时候，还是把系统搞坏了，桌面无法显示，只能重新刷入官方镜像。
后面的内容包含基础设置，镜像烧录TF、SSD，性能测试等；
基础设置
SSH连接

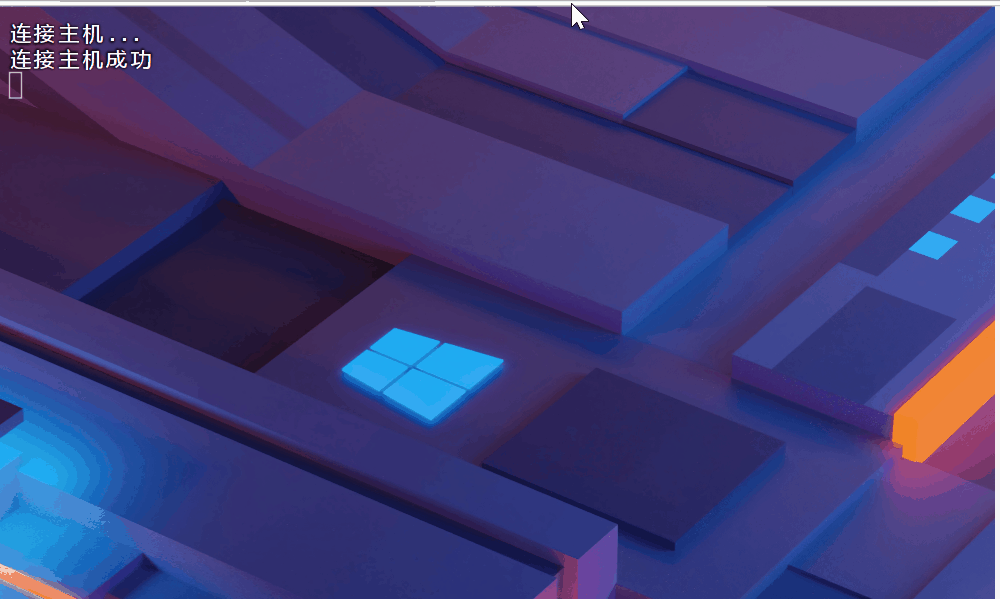

我比较常用的连接方式有SSH和VNC viewer两种，SSH默认系统已经开启，知道Orange Pi AIpro的IP地址，我这里使用的是FinalShell，输入IP，端口号，用户名，密码，即可完成SSH登录，效果如下：
VNC连接
还有就是通过VNC连接可以看到桌面，处理视频，图像处理的案例非常有用。
官方镜像通过VNC viewer，是专用默认端口IP:1会进入root账户，尝试直接在用户HwHiAiUser的home开vncserver，在端口IP:2连接后会显示灰色，需要在.vnc配置中进行修改配置。
后面就该为x11vnc + LigthDM的方式了；
-
安装x11vnc和LightDM，并设置LightDM为默认显示管理器：
sudo apt update sudo apt install x11vnc lightdm sudo dpkg-reconfigure lightdm -
设置x11vnc密码，用于VNC连接的认证：
x11vnc -storepasswd按照提示输入和确认密码，会在当前用户的主目录下 创建一个
.vnc/passwd文件。 -
创建
x11vnc服务文件：sudo nano /etc/systemd/system/x11vnc.service -
添加一下内容到服务文件：
[Unit] Description=Start x11vnc at startup After=multi-user.target [Service] Type=simple ExecStart=/usr/bin/x11vnc -auth /var/run/lightdm/root/:0 -forever -loop -noxdamage -repeat -rfbauth /home/HwHiAiUser/.vnc/passwd -rfbport 5900 -shared [Install] WantedBy=multi-user.target将
/home/HwHiAiUser/.vnc/passwd为实际存储 x11vnc 密码文件的位置。 -
重新加载systemd守护进程，启用x11vnc服务，启动x11vnc服务：
sudo systemctl daemon-reload sudo systemctl enable x11vnc.service sudo systemctl start x11vnc.service -
验证x11vnc服务：
sudo systemctl status x11vnc.service这时候可以看到服务状态为active（running）；
-
在VNC客户端中，连接
IP:5900，IP为Orange Pi AIpro的IP地址，5900是x11vnc默认监听的VNC端口。 -
确保x11vnc在重启后仍然自动启动：
sudo systemctl enable x11vnc.service
通过上述方式，已经可以用HwHiAiUser用户，密码在VNC viewer上登录了。
设置自动连接 wifi
通过使用 NetworkManager 来管理网络连接：
-
编辑wifi连接配置：
sudo vim /etc/NetworkManager/system-connections/surprise这里路径上的
surpise是我的wifi名字； -
设置自动连接，在配置文件中，确保以下属性为
true:[connection] autoconnect=true如果
[conneciton]下面已经有内容了可以添加在它们后面； -
保存并退出，然后重启 NetworkManager：
sudo systemctl restart NetworkManager
注意，在进行wifi自动配置之后，每次开机，就可以先连接到wifi，这样才能分配到局域网下的IP地址，从而才能使用SSH或VNC进行连接。
至此，基本设置检查都没有问题了，就想把这一份系统做个镜像，留着备份。
镜像烧录
TF卡的烧录
流程按照官方手册进行，官方镜像还提供了MD5值，用于比对在文件传输过程中是否损坏。在不同系统下我们可以通过系统命令来进行MD5的运算。
Linux 下计算 MD5:
md5sum filename.img
Windows 下使用PowerShell 计算 MD5:
Get-FileHash filename.img -Algorithm MD5

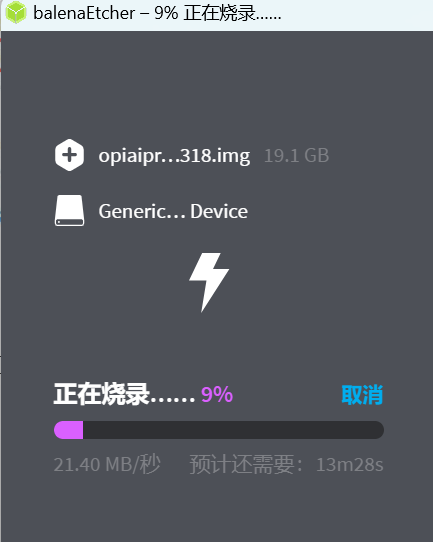

确认计算结果没问题，就开始烧录啦。Windows往TF卡里写，使用balenaEtcher工具，老是在最后一步verify之后，提示失败。
确认过md5没问题之后，就直接插到Orange Pi AIpro上进行尝试，果然系统是能进去的，也不知道什么原因。
镜像备份
这里是将基础配置之后的系统使用 Win32 Disk Imager 进行备份，步骤如下：
- 下载并安装 Win32 Disk Imager。
- 插入 TF 卡并打开 Win32 Disk Imager。
- 选择备份路径和文件名，选择 TF 卡的盘符。
- 点击 “Read” 按钮开始备份。
因为TF卡的容量是32G，所以备份的系统有29.4G之多，在Windows上压缩为.xz的格式保留。
后面也从备份的镜像中恢复过系统，再使用balenaEthcer工具的时候，就能出现镜像写入成功的提示了。
SSD镜像烧录
参考官方手册中，2.7. 烧写Linux镜像到SATA SSD中的方法，固定SSD到Orange Pi AIpro上之后，使用TF卡启动开发板进入Linux系统。
需要将刚才备份的镜像文件img.xz，通过filezilla软件，上传到TF卡系统的对应目录。这时候32G的TF，去掉20G的系统，5个G的img.xz，就只剩下不到7G的容量了。
识别SSD
首先要更新SATA对应的dt.img文件：
-
首先进入/opt/opi_test/sata 文件夹:
cd /opt/opi_test/sata -
然后运行下update.sh 脚本来更新SATA 对应的dt.img:
sudo ./update.sh -
运行完update.sh 脚本后会自动重启Linux 系统让配置生效；
-
重新进入TF 卡的Linux 系统后就能识别到SATA SSD 了：
sudo fdisk -l | grep "/dev/sd" Disk /dev/sda: 238.47 GiB, 256060514304 bytes, 500118192 sectors ......
识别到SSD之后，后面的就按照使用balenaEtcher烧录镜像的流程进行就可以了。
镜像写入
本以为万事大吉，可是烧录过程中，工具竟然自动退出。
查看资源，原来内存在写入的过程中会爆掉。那就开swap，直接把TF卡开了4G给到swap，参考官方手册流程如下：
-
创建一个swap文件，大小为4G：
sudo fallocate -l 4G /swapfile -
修改文件权限，确保只有root可读写，然后把这个文件设置成swap空间，然后启用swap：
sudo chmod 600 /swapfile sudo mkswap /swapfile sudo swapon /swapfile -
完成上述步骤，通过气功命令查看swap内存是否已经添加成功：
free -h total used free shared buff/cache available Mem: 7.4Gi 1.1Gi 5.5Gi 27Mi 835Mi 6.1Gi Swap: 4Gi 0B 4Gi
很显然，加入swap之后，也没能逃脱内存爆满的情况。

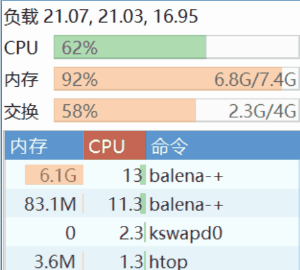

从FinalShell截图可以看出内存会一直上升，直到系统卡死，过一段时间之后再恢复，而且balenaEtcher软件提示烧录失败。这么一来感觉是烧写软件的问题，果断换成dd工具进行烧录。
这里遇到的问题是，dd把压缩文件直接写进去了，显然是不对的。
那就需要解压之后再写入到SSD，思路是可以行的，但是显然不能先解压在写，因为TF卡没有容量用于解压了。
所以使用pipe将.xz文件解压到输出直接传输给dd，这样就不需要要给额外的存储空间保存解压后的镜像文件了。
通过使用 xz 的 -c 选项将解压后的数据直接输出到 stdout，然后通过管道传递给 dd。
xz -dc ~/Downloads/image.img.xz | sudo dd of=/dev/sda bs=4M status=progress
解释：
xz -dc ~/Downloads/image.img.xz：将.xz文件解压，并将输出传递到标准输出 (stdout)。|：管道符号，用于将前一个命令的输出传递给后一个命令。sudo dd of=/dev/sda bs=4M status=progress：将通过管道接收到的数据写入到目标磁盘/dev/sda。
这样，镜像文件就烧录到SSD里面了，烧录完成之后，还需要将SATA版本的dt.img烧录到SATA SSD中，因为提供的镜像默认打开的都是PCIe的配置，具体命令如下：
sudo dd if=/opt/opi_test/dt_img/dt_drm_sata.img of=/dev/sda count=4096 seek=114688 bs=512
注意，上面的命令中，“of=”参数后面的/dev/sda为SSD对应的设备节点名，要根据实际情况修改。
后面关闭系统，调整拨码到SSD启动的位置，重新插入Type-C电源，就可以启动SSD中的Linux系统了。
因为烧录的是备份镜像，wifi什么的都已经配置好了，所以可以直接从VNC viewer登录。
挂载分区
SSD的容量为64G，系统盘用掉了32G，将剩余的32G挂载到了HwHiAiUser用户的主目录下：
-
创建挂载点：
mkdir ~/myssd -
更新
/etc/fstab，将挂载点更改为用户主目录下的路径：sudo vim /etc/fstab添加如下内容：
/dev/sda4 /home/HwHiAiUser/myssd ext4 defaults 0 2 -
重新挂载分区，检查挂载：
sudo mount -a df -h
这样就能在文件管理器中看到并访问新挂载的分区了。对了，当前分区的权限还需要改为当前用户的，不然可能还是在root的权限里，从而无法对目录进行写入：
递归更改所有者：
sudo chown -R HwHiAiUser:HwHiAiUser ~/myssd
递归添加写权限给用户HwHiAiUser：
sudo setfacl -R -m u:HwHiAiUser:rwx ~/myssd
sudo setfacl -R -d -m u:HwHiAiUser:rwx ~/myssd
几个测试
接下来，简单跑几个测试。
播放视频
从demo中找到一个MP4的视频文件，使用ffplay打开看一看：
ffplay input.mp4
嗯，这个打开速度还可以，能正常观看。使用ffprobe看了一下视频的信息：
ffprobe -v error -show_format -show_streams input.mp4
......
[STREAM]
index=0
codec_name=h264
codec_long_name=H.264 / AVC / MPEG-4 AVC / MPEG-4 part 10
profile=Main
codec_type=video
codec_tag_string=avc1
codec_tag=0x31637661
width=1920
height=1080
coded_width=1920
coded_height=1080
closed_captions=0
has_b_frames=1
sample_aspect_ratio=1:1
display_aspect_ratio=16:9
pix_fmt=yuv420p
level=40
color_range=tv
color_space=bt709
color_transfer=bt709
color_primaries=bt709 ......
正好有一个4096x2160@25FPS的视频，也传进来看一下效果，哈哈哈有点PPT的感觉。
CPU性能测试
官方镜像值开启了3个control CPU，1个AI CPU。如果需要测试4核，需要开启4个 control CPU，操作如下：
sudo npu-smi set -t cpu-num-cfg -i 0 -c 0 -v 0:4:0
Status : OK
Message : The cpu-num-cfg of the chip is set successfully. Reset system for the configuration to take effect.
可以通过指令查询当先CPU的配置：
npu-smi info -t cpu-num-cfg -i 0 -c 0
Current AI CPU number : 0
Current control CPU number : 4
Current data CPU number : 0
sysbench 是一个多功能的性能测试工具，可以用于测试 CPU、内存、磁盘 I/O 等，这里用来做CPU的性能测试，分别测试单核，2，3，4核，启用默认prime number为10000，运行脚本如下：
#!/bin/bash
# 等待时间设置为20秒
WAIT_TIME=20
# 函数：执行sysbench测试并保存结果
run_sysbench() {
local threads=$1
echo "Running sysbench with ${threads} thread(s)..."
sysbench --test=cpu --num-threads=${threads} --cpu-max-prime=10000 run > "sysbench_${threads}_threads.log"
echo "Sleeping for ${WAIT_TIME} seconds to allow CPU to cool down..."
sleep ${WAIT_TIME}
}
# 执行单线程、2线程、3线程和4线程的测试
run_sysbench 1
run_sysbench 2
run_sysbench 3
run_sysbench 4
# 提取并格式化结果
extract_results() {
local threads=$1
local logfile="sysbench_${threads}_threads.log"
local events=$(grep "total number of events" ${logfile} | awk '{print $5}')
local speed=$(grep "events per second" ${logfile} | awk '{print $4}')
echo "| ${threads} | ${events} | ${speed} |"
}
# 生成结果表格
echo "Generating results table..."
echo "## Sysbench CPU Benchmark Results" > sysbench_results.md
echo "| Threads | Total Events | Events Per Second |" >> sysbench_results.md
echo "|---------|--------------|-------------------|" >> sysbench_results.md
extract_results 1 >> sysbench_results.md
extract_results 2 >> sysbench_results.md
extract_results 3 >> sysbench_results.md
extract_results 4 >> sysbench_results.md
echo "Results recorded in sysbench_results.md"
脚本运行结果如下：
| Threads | Total Events | Events Per Second |
|---|---|---|
| 1 | 20609 | 2059.88 |
| 2 | 41216 | 4119.46 |
| 3 | 61601 | 6156.88 |
| 4 | 80965 | 8092.29 |

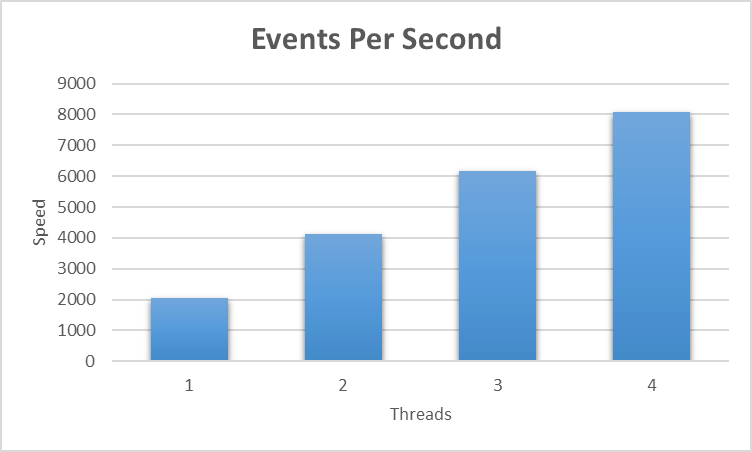

柱状图描述如下，整体还是给Threads非常成线性的：
视频编解码测试
FFmpeg本身并没有专门的基准测试工具，但可以通过实际编码和解码操作来评估系统的性能。需要先下载一个标准的测试视频进行FFmpeg的编解码性能测试。
wget https://download.blender.org/peach/bigbuckbunny_movies/BigBuckBunny_640x360.m4v -O input.mp4
可以通过测试指令：
ffmpeg -y -i input.mp4 -vf "scale=trunc(iw/2)*2:trunc(ih/2)*2" -c:v libx264 -preset veryslow -b:v 500k -c:a aac -b:a 128k output.mp4
这条命令从输入文件 input.mp4 中读取视频和音频流，调整视频分辨率以确保宽高为偶数，使用 libx264 编码视频（以 500 kbps 的比特率和 veryslow 的预设），使用 aac 编码音频（以 128 kbps的比特率），并将结果保存到输出文件 output.mp4。
因为视频源文件不同，所以这里的参数没有太强的参考意义，整体来看跑起来的流程还是可以接受的。
压缩与解压缩性能测试
7zr 是 7-Zip 的轻量级版本，我们可以用与对CPU进行压缩与解压缩的基准测试。
指令说明：
7zr b：运行 7-Zip 的多线程基准测试，使用系统上所有可用的 CPU 核心。7zr b -mmt1：运行 7-Zip 的单线程基准测试，仅使用一个 CPU 核心。
| Test Type | Compress Speed (MIPS) | Decompress Speed (MIPS) |
|---|---|---|
| Multi-threaded | 7069 | 7393 |
| Single-threaded | 1643 | 1953 |
写在后面
真的机缘巧合，已经有几年没有玩过开源硬件了，上一个还是树莓派 3B。但有机会接触到Orange Pi AIpro，感觉还是很兴奋，对于软硬件开发的热情丝毫不减当年。
这种开源硬件，虽然在性能上比不上PC机，但是也有非常大的优势，适用于各种非办公场景的开发。麻雀虽小，五脏俱全，更何况现在CPU性能提升那么多，还有AI CPU的加持，更是如虎添翼。这样无论是商业应用，还是个人开发者使用，可玩性可太强了。
工作岗位不太匹配AI，所以不能在短时间内评测出来Orange Pi AIpro的AI性能。但也跑了官方手册里的几个例程，可以看到它在目标检测，图像处理方向上的推理能力。在这个LLM横流的年代，能有MindScope和Asecnd的软硬件加持，各行各业的开发者都在积极开发属于自己的AI工具，这何尝不是一种百花齐放春满园的景象。后续的开发也应该会围绕AI应用进行，希望激情不会褪去，开发状态常在。
感谢CSDN和DevPress社区，参加此次活动非常有意思。
