HRNet-segmentation的网络结构分析

High-Resoultion Net(HRNet)由微软亚洲研究院和中科大提出，发表在CVPR2019。HRNet的网络在CV领域，越来越得到关注，因为很多用HRNet作为骨架网络的方案在语义分割、目标检测、分类、分割、人体姿态估计等领域均取得瞩目的成绩。
文章名称：Deep High-Resolution Representation Learning for Human Pose Estimation

本文主要内容是展示HRNet在分割领域的模型结构，下面的例子选用HRNet_w48模型，输出为19类。
Github:https://github.com/HRNet/HRNet-Semantic-Segmentation/tree/pytorch-v1.1

HRNet_w48主要包括conv、layer1、stage2、stage3、stage4和last_layer等部分。在stage部分中，以并联的方式实现了高低分辨率的相互融合。为方便表示，本文将图片输入规定为224* 224* 3（h * w * c），（在实际应用中，一般为512 * 1024 * 3）。

• conv
  两个卷积操作，将图片下采样4倍。


• layer1
  用4个残差连接BottleBlock模块，这属于Resnet网络中的经典模块。在BottleBlock模块中，对256维的数据进行了降维处理到64维，再进行卷积操作，之后再升维至256维，有效地减少了计算量。

• transition1 && stage2
  transition1：使用两个卷积将256通道的特征降维成两个特征图，由此形成两个分支进入stage2。

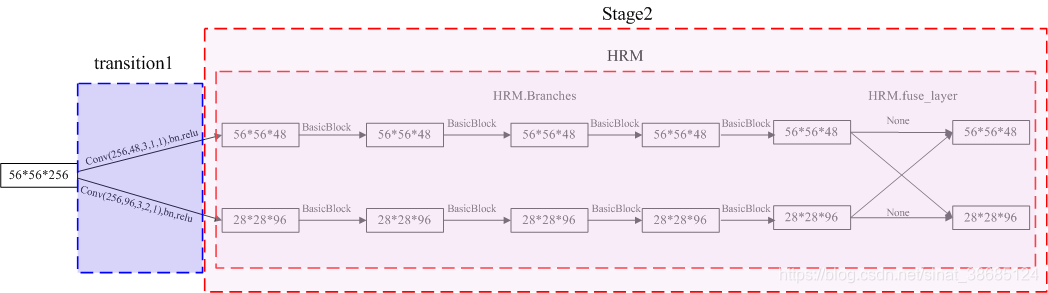

  stage2：stage2只有一个HRM（HighResolutionModule）。HRM中包含Branches和fuse_layer部分。在stage2中包含两条branches，相当于两个分支，每个分支由4个BasicBlock组成。BasicBlock也是Resnet网络中的经典模块；fuse_layer的作用是将两个分支的特征图进行融合(fusion)。从图中可见，相同通道数的特征不需要处理(None)，不同通道数的特征图需要上采样（interpolate）或者下采样（conv）处理。

• stage3
  在进入stage3之前，transition2将2个分支改变成3个分支。如图所示，相同通道数的特征图不做处理(None),第三条分支的特征图由第二个分支下采样而来。

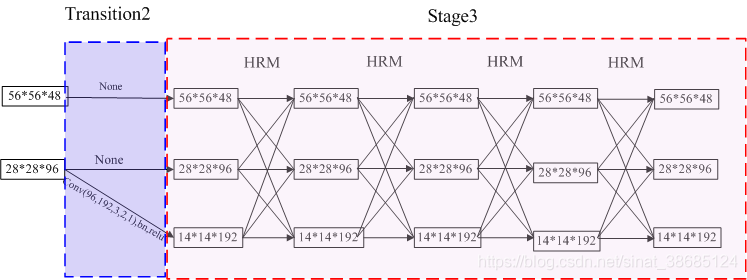

  stage3由四个HRM组成，如下图所示。该部分的HRM模块比stage2中的多了一个分支，图中的HRM模块的细节已经省略，具体细节参考上图。

• stage4

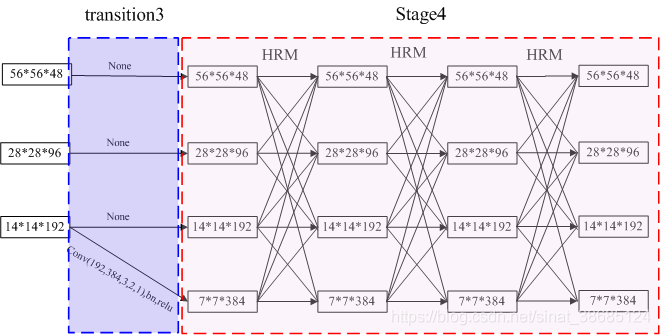

  同理，transition3将三个分支变化为四个分支，第四个分支由第三个分支下采样而来。
  stage4由3个HRM模块组成，分支数也比stage3多了一条。可以见到，越往深处走，特征图的分辨率越低，这里有四挡分辨率大小，高低分辨率之间依然是相互融合的。

• last_year

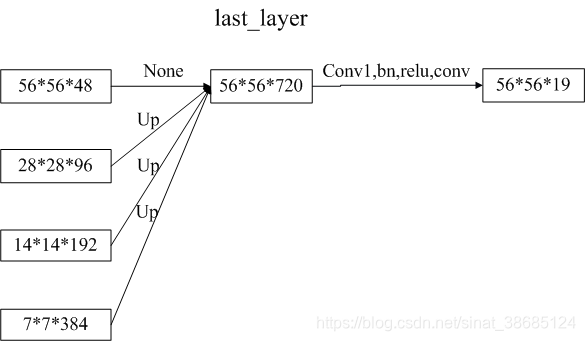

  将二、三、四分支的特征图分别进行上采样(interpolate)，与分支一的特征图分辨率统一。四个分支的特征图相加，再经过两个1*1卷积，得到输出结果。
  附加：

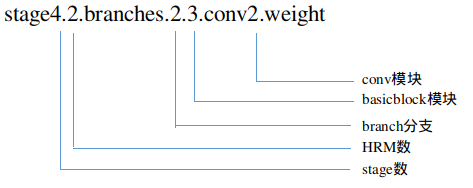

  将hrnet的权重打印出来后，权重名称及其数字的含义如下。
