树莓派46/100- 再探Pico里的PIO（Programmable I/O），看懂PWM里的汇编代码

关于树莓派Pico里的PIO（Programmable I/O），我已经写了两篇文章：

• 初识Pico里的PIO，更高级的办法让小灯闪烁
• 深入研究PIO中的指令周期

PIO虽然只有9条指令，功能非常有限，但代码并不容易看懂，更不容易编写了。

官方给出的用PIO实现的PWM函数，理解起来并不容易：

@asm_pio(sideset_init=PIO.OUT_LOW)
def pwm_prog():
    pull(noblock) .side(0)
    mov(x, osr) # Keep most recent pull data stashed in X, for recycling by noblock
    mov(y, isr) # ISR must be preloaded with PWM count max
    label("pwmloop")
    jmp(x_not_y, "skip")
    nop()         .side(1)
    label("skip")
    jmp(y_dec, "pwmloop")

代码中大量的新知识点造成了理解障碍：

• sideset
• pull
• noblock
• OSR
• ISR

我先用控制指令周期的办法写了一个丑陋的程序：

import rp2
import utime
from machine import Pin

@rp2.asm_pio(set_init=rp2.PIO.OUT_LOW)
def pwm_10():
    set(pins, 1) [9]
    set(pins, 0) [19]
    nop() [19]
    nop() [19]
    nop() [19]
    nop() [9]

@rp2.asm_pio(set_init=rp2.PIO.OUT_LOW)
def pwm_20():
    set(pins, 1) [19]
    set(pins, 0) [19]
    nop() [19]
    nop() [19]
    nop() [19]

@rp2.asm_pio(set_init=rp2.PIO.OUT_LOW)
def pwm_30():
    set(pins, 1) [19]
    nop() [9]
    set(pins, 0) [19]
    nop() [19]
    nop() [19]
    nop() [9]

@rp2.asm_pio(set_init=rp2.PIO.OUT_LOW)
def pwm_40():
    set(pins, 1) [19]
    nop() [19]
    set(pins, 0) [19]
    nop() [19]
    nop() [19]

@rp2.asm_pio(set_init=rp2.PIO.OUT_LOW)
def pwm_50():
    set(pins, 1) [19]
    nop() [19]
    nop() [9]
    set(pins, 0) [19]
    nop() [19]
    nop() [9]

sm = rp2.StateMachine(0, pwm_10, freq=20000, set_base=Pin(25))
sm.active(1)
utime.sleep(1)
sm.active(0)

sm = rp2.StateMachine(0, pwm_20, freq=20000, set_base=Pin(25))
sm.active(1)
utime.sleep(1)
sm.active(0)

sm = rp2.StateMachine(0, pwm_30, freq=20000, set_base=Pin(25))
sm.active(1)
utime.sleep(1)
sm.active(0)

sm = rp2.StateMachine(0, pwm_40, freq=20000, set_base=Pin(25))
sm.active(1)
utime.sleep(1)
sm.active(0)

sm = rp2.StateMachine(0, pwm_50, freq=20000, set_base=Pin(25))
sm.active(1)
utime.sleep(1)
sm.active(0)

程序里用指令的延迟控制PWM的占空比为10%，20%，30%，40%和50%的情况，让小灯每隔1秒变亮一点。这代码肯定无法复用。

接下来，我借鉴官方的PWM程序，改写了我的程序：

import rp2
import utime
import machine

@rp2.asm_pio(set_init=rp2.PIO.OUT_LOW)
def pwm2():
	warp_target()

    set(pins, 0)
    set(x, 0)
    set(y, 9)
    label("pwmloop")
    jmp(x_not_y, "skip")
    set(pins, 1)
    label("skip")
    jmp(y_dec, "pwmloop")

	wrap()

sm = rp2.StateMachine(0, pwm2, freq=2000000, set_base=machine.Pin(25))
sm.active(1)

由于PIO汇编语言的限制，goto指令让代码难以阅读，转换为结构化编程语言，大概是下面这样：

while True:
	set(pins, 0)
	x = 0
	y = 9
	while y >= 0:
		if(x == y):
			set(pins, 1)
		y -= 1

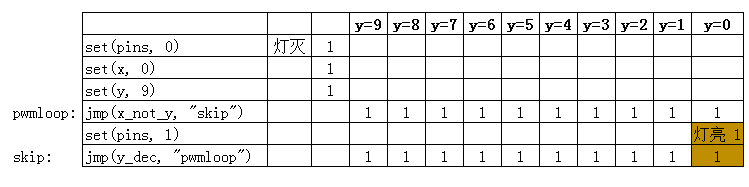

我的本意是想得到PWM占空比为1/10（10%）的效果，仔细计算了一下指令周期，好像并不准确。画了下面这个图，总指令周期为24，亮的时候有2个周期，占空比应该是2/24。

由于PIO汇编指令的限制，这里的y最大为31，改变x的值，就可以获得不同的占空比。

现在用sideset改写一下：

import rp2
import utime
import machine

@rp2.asm_pio(sideset_init=rp2.PIO.OUT_LOW)
def pwm2():
    wrap_target()

    set(x, 0) .side(0)
    set(y, 9)
    label("pwmloop")
    jmp(x_not_y, "skip")
    nop()     .side(1)
    label("skip")
    jmp(y_dec, "pwmloop")

    wrap()

sm = rp2.StateMachine(0, pwm2, freq=2000, sideset_base=machine.Pin(25))
sm.active(1)

一开始不理解这个sideset的意思，后面感觉它翻译为“捎带着”可能更容易理解，用set(pins, 0)是占一个指令周期的，而side(0)可以跟着一条指令的后面，捎带着设置针脚的电位，而不占用额外的指令周期，当然也节省下来宝贵的32条指令存储空间。

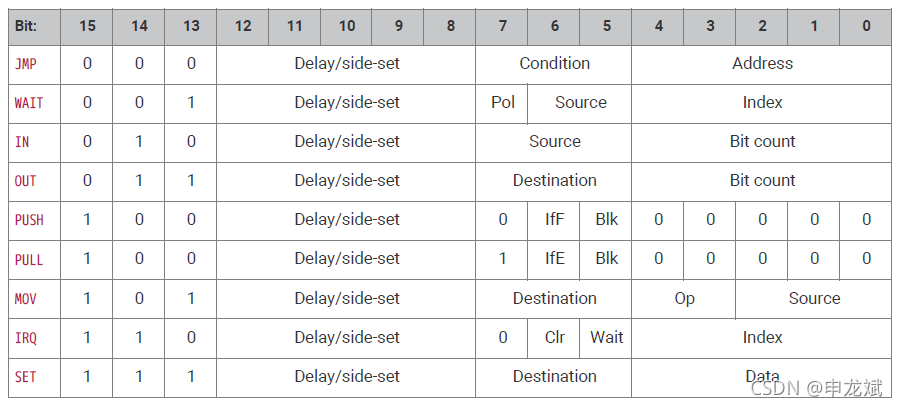

这里要谈到PIO指令的内部编码了，每个指令用16位二进制编码，见下图：

Delay/sideset共同占用5位。使用了sideset之后，delay最大就不是31了，我上面的程序使用了一个sideset，delay最大只能设置成7了，现在还不明白为什么delay最大不是15？

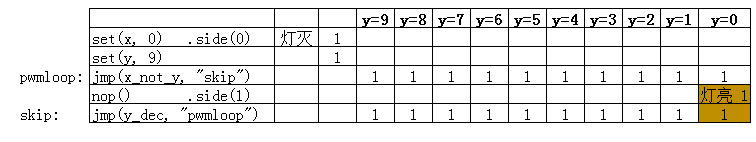

上面的程序节省了一条指令周期，占空比应该是2/23。

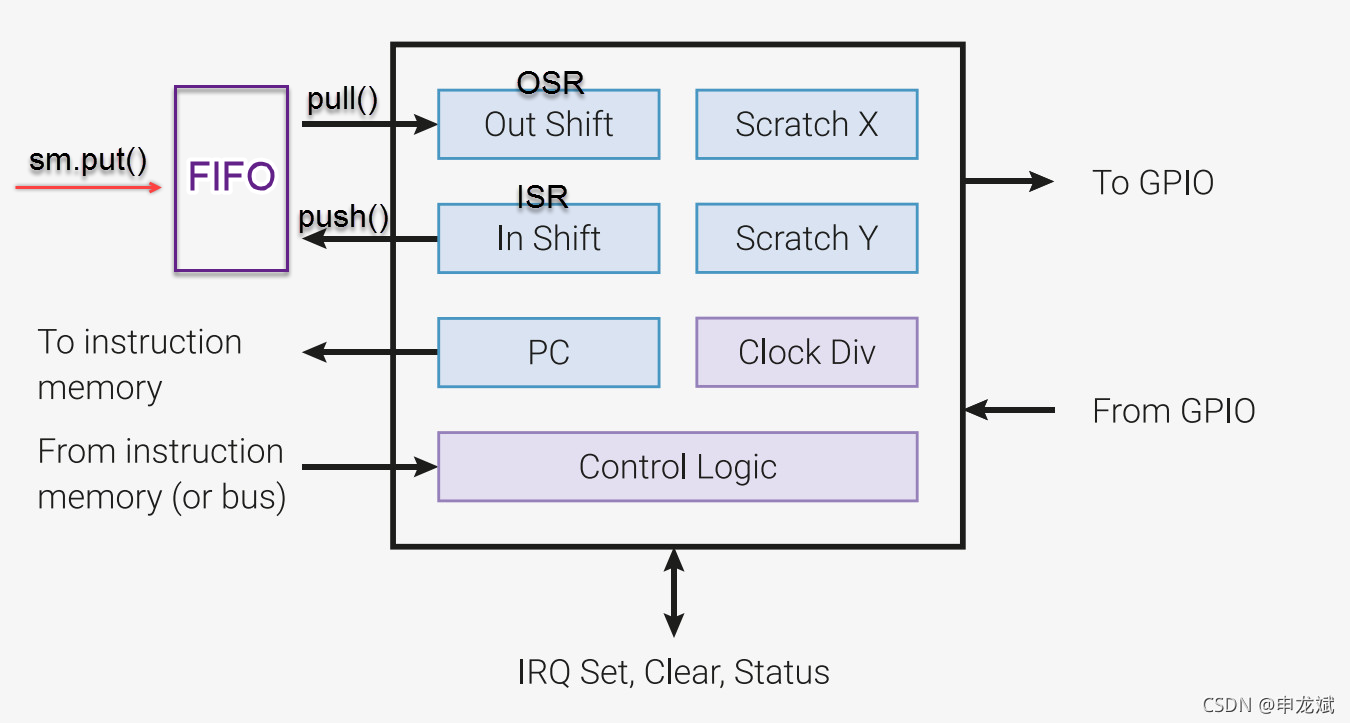

现在的程序仍有2个主要缺点，x值写死了，最大只能为31，y值也是一样，最大为31，更精细地控制PWM是不行的。现在需要OSR和ISR寄存器上场了，看官方的图，我把OSR，ISR和pull()标上了：

再来看官方程序，主程序里给状态机的FIFO队列里添加数据是用sm.put()函数，然后pull()函数将数据存放到OSR里，mov(isr, osr)意思就是 OSR 里的数据再放到 ISR 里，经过这一番初始化，ISR寄存器里就保存了一个初始值（本例为65535）。

@asm_pio(sideset_init=PIO.OUT_LOW)
def pwm_prog():
    pull(noblock) .side(0)
    mov(x, osr) # Keep most recent pull data stashed in X, for recycling by noblock
    mov(y, isr) # ISR must be preloaded with PWM count max
    label("pwmloop")
    jmp(x_not_y, "skip")
    nop()         .side(1)
    label("skip")
    jmp(y_dec, "pwmloop")

pwm_sm = StateMachine(0, pwm_prog, freq=10_000_000, sideset_base=Pin(25))

max_count = 65535
pwm_sm.put(max_count)
pwm_sm.exec("pull()")
pwm_sm.exec("mov(isr, osr)")
pwm_sm.active(1)

函数pwm_prog 的意思大概是这样：

（1）pull(noblock) .side(0)

从FIFO队列里取一个32位整数，放到OSR寄存器里，noblock的意思就是不阻塞，如果FIFO里没数据，程序继续向下执行。同时side(0)捎带着把sideset引脚置0，本例的sideset是25针，在sideset_base里设置。

（2）mov(x, osr)

OSR里的数保存到x寄存器里，没有用set()函数，x值的上限可以是65535。

（3）move(y, isr)

还记得isr里已经初始化了max_count（本例为65535），再把它保存到y寄存器里。

（4）后面的循环体，前面已经解释过了

现在不断向FIFO里保存0~65535的数，实现占空比的平缓增加和降低，来实现小灯的渐亮和渐暗。

while True:
    for i in range(255):
        pwm_sm.put(i*i)
        sleep(0.001)
    for i in reversed(range(255)):
        pwm_sm.put(i*i)
        sleep(0.001)
