虚幻引擎(8)-射击准星

前言

介绍一下射击准星的实现，需要使用到第一人称模板的准星材质。

虚幻引擎版本: 4.23.1

相关介绍

哔哩哔哩-UE4制作射击游戏准星扩散教程（含蓝图工程下载链接）

其他介绍

虚幻4官方文档

虚幻4中文官网

虚幻引擎蓝图API参考文档

虚幻引擎4蓝图节点-小狐狸FM

HelloCJC虚幻引擎社区

上一篇笔记

虚幻引擎(7)-持枪射击

下一篇笔记

虚幻引擎(9)-AI随机移动

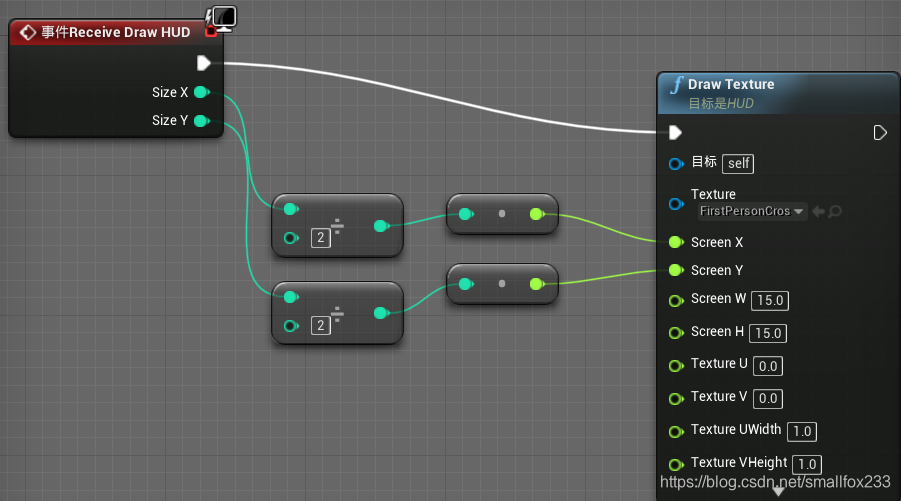

蓝图预览

一、准星绘制

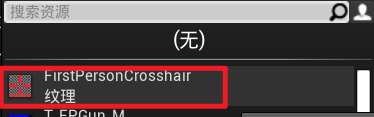

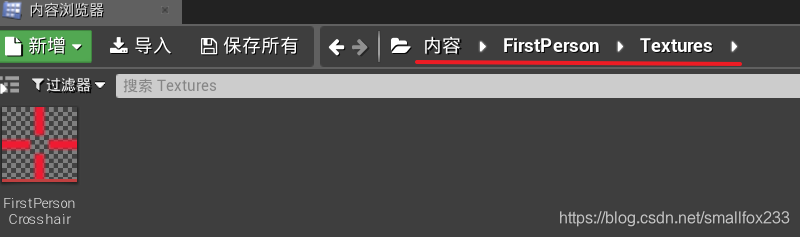

下图是射击准星的存储位置，你也可以自己到网上下载相应的准星材质

[1]. 创建HUD蓝图类

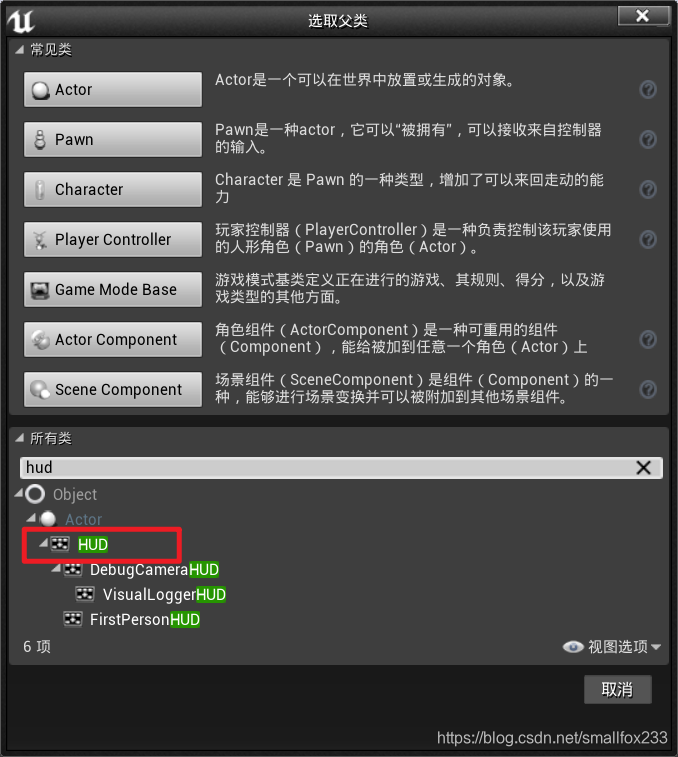

创建蓝图类时，在所有类中进行搜索HUD并创建

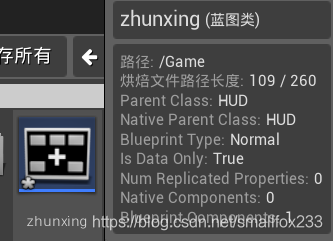

创建完毕后如下图，命名随意

[2]. 触发事件

双击打开HUD，并切换到事件图表
搜索事件Receive Draw HUD，并添加

节点的Size X和Size Y分别表示了屏幕中的x轴长度和y轴长度（Size X和Size Y的类型为整型），坐标系和数学中的略有不同，y轴的正方向是向下的。

[3]. 绘制准星

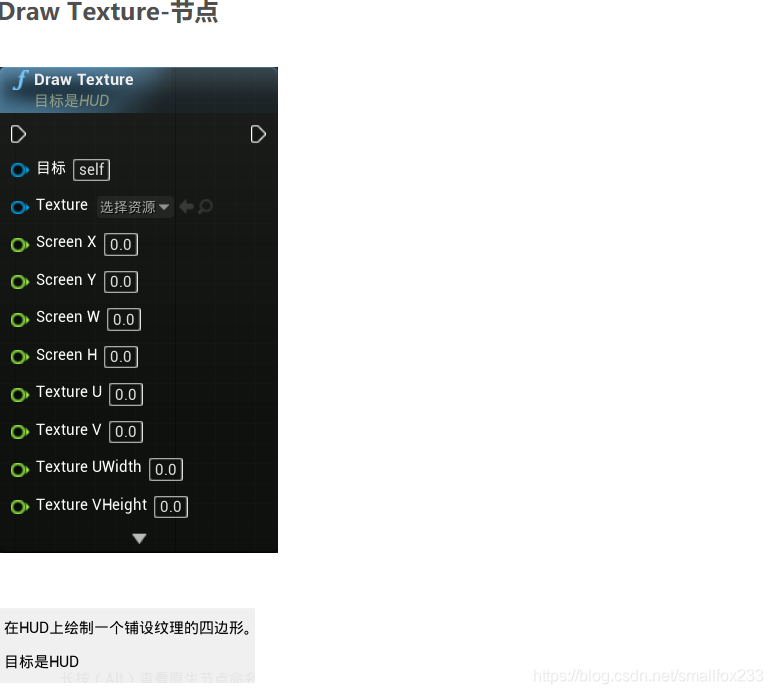

(1) Draw Texture节点

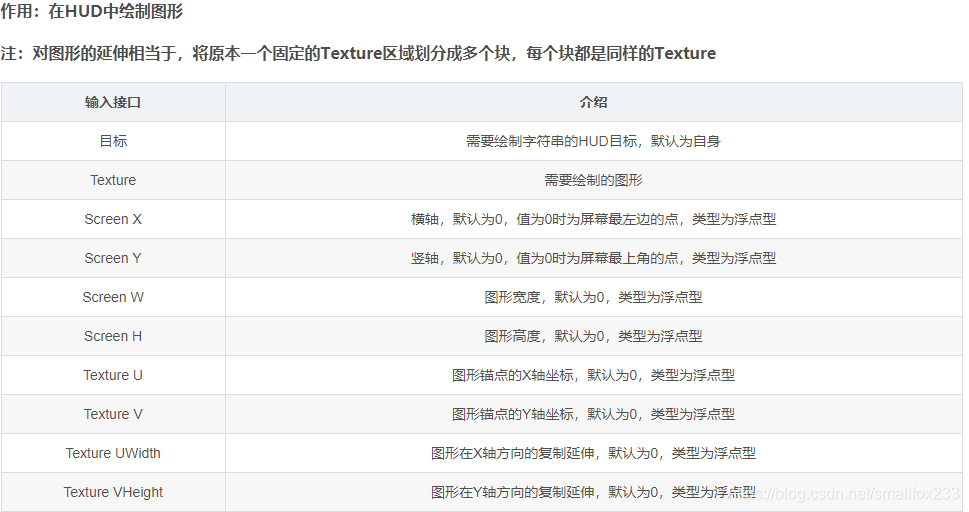

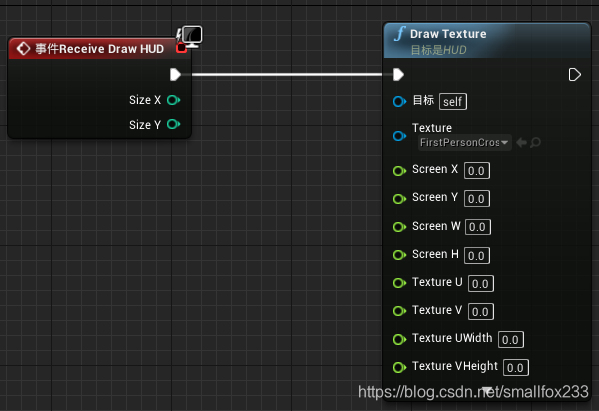

创建一个Draw Texture节点，用于绘制图像到屏幕

(2) 选择准星

然后将两个节点相连，游戏运行时就会执行绘制准星节点。

[3]. 设置准星位置

通常来说准星的位置是位于屏幕的正中间，而事件节点提供了相应的屏幕x轴、y轴长度，所以只需要分别将x轴和y轴的长度减半即可，有的时候不一定是减半，你可以根据实际情况（子弹的速度、射击方向等因素）使用integer + integer、integer - integer等节点来调整。

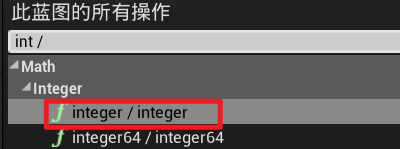

先创建两个interger / interger节点，进行整数类型的除法

除法节点的用法是将上接口除以下接口，然后输出商，如果商为小数时将会舍去小数部分。

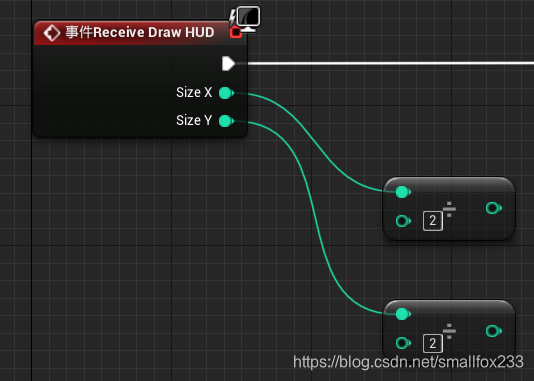

先将两个节点与事件节点相连

然后再与绘制准星的节点相连，因为两种接口的类型不同，所以在连接的时候将会生成一个转换节点，把整型转换为浮点型。

到此准星的绘制就结束了

[4]. 设置准星大小

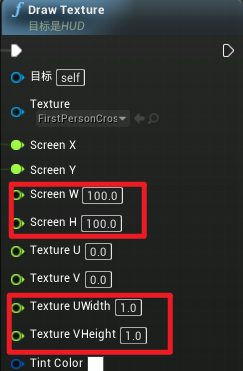

主要调整的主要是绘制节点的四个选项，其中Screen W和Screen H是绘制准星的大小
Screen W是宽度，Screen H是高度

[5]. 设置准星个数

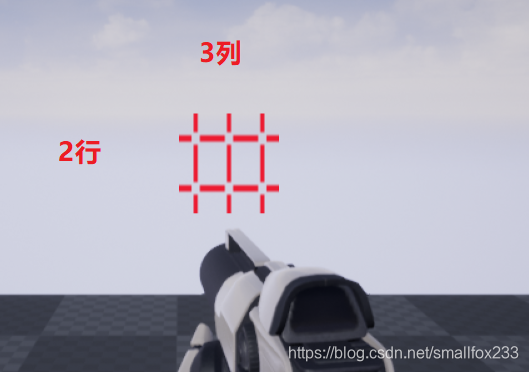

设置Texture Uwidth和Texture VHeight的值就是对准星进行复制延伸，
如果Screen W和Screen H不变时，准星就只会在两者设置的区域内进行材质的复制延伸，不会超出原本的可绘制区域。


通常来说我们仅需要一个准星就行，所以两个都填1就行了

准星大小设置成15*15比较适合

二、角色蓝图

有需要的话可以去看看下面几个笔记的内容，这里就不进行角色蓝图的介绍了
你不创建角色也可以实现在屏幕上显示准星，如果是为了更好地观察的话可以创建一个角色。
虚幻引擎4蓝图笔记(1)-角色跳跃
虚幻引擎4蓝图笔记(2)-角色移动
虚幻引擎4蓝图笔记(3)-视角移动
虚幻引擎4蓝图笔记(7)-持枪射击

三、模式与关卡

如果你完成了以上的准星步骤后，你可能会发现在你自己新创建的地图中没法使用到这个准星。
这是因为你没有把准星绑定到这个关卡地图的缘故。
关卡可以绑定游戏的模式，游戏模式可以绑定HUD射击准星。

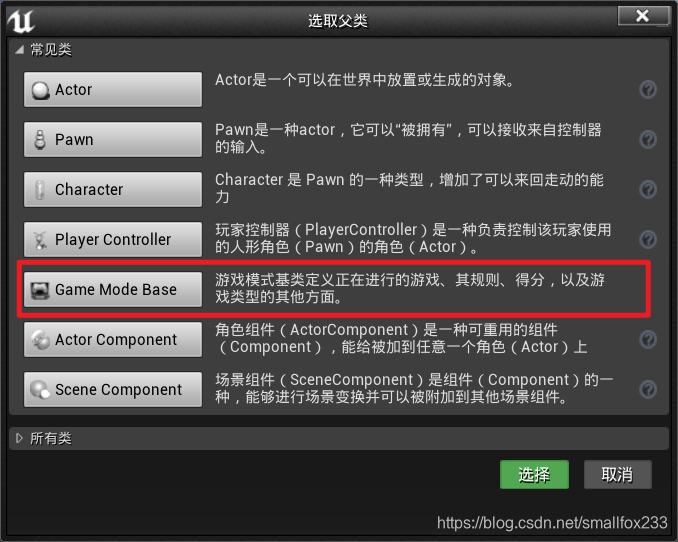

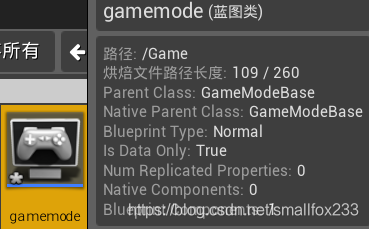

[1]. 游戏模式

命名随意

(1) 绑定准星蓝图类

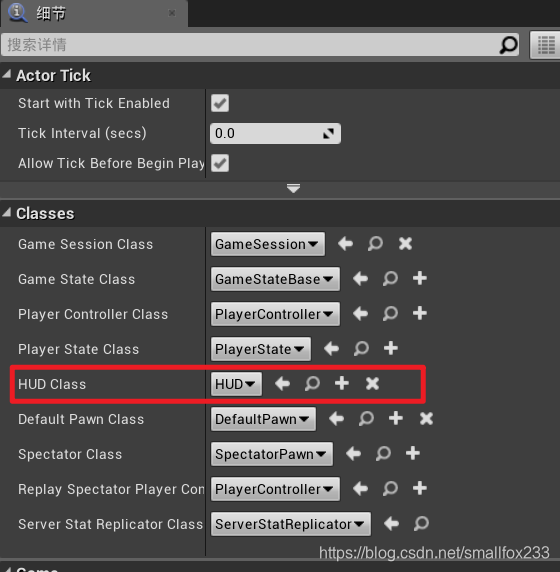

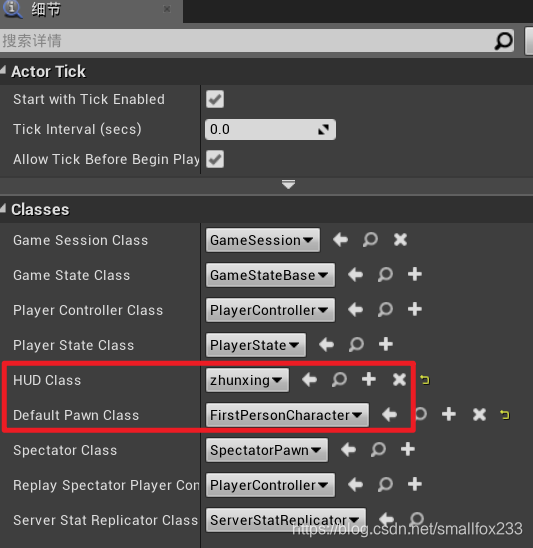

然后就可以打开这个游戏模式，在细节面板进行设置

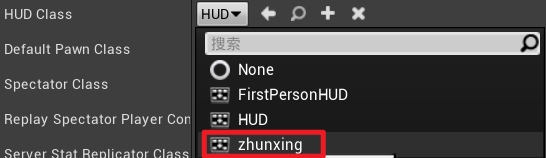

选择刚刚创建的HUD蓝图类zhunxing

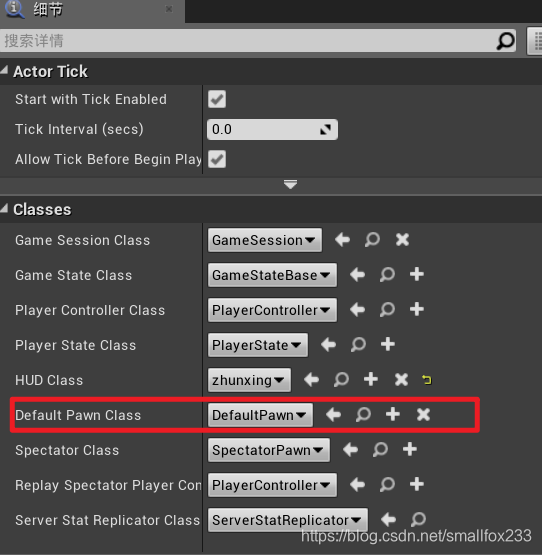

(2) 绑定角色蓝图类

这里使用的是第一人称包中的角色蓝图类FirstPersonCharacter

其他的配置默认就行了

选择完毕后进行编译保存

[2]. 关卡

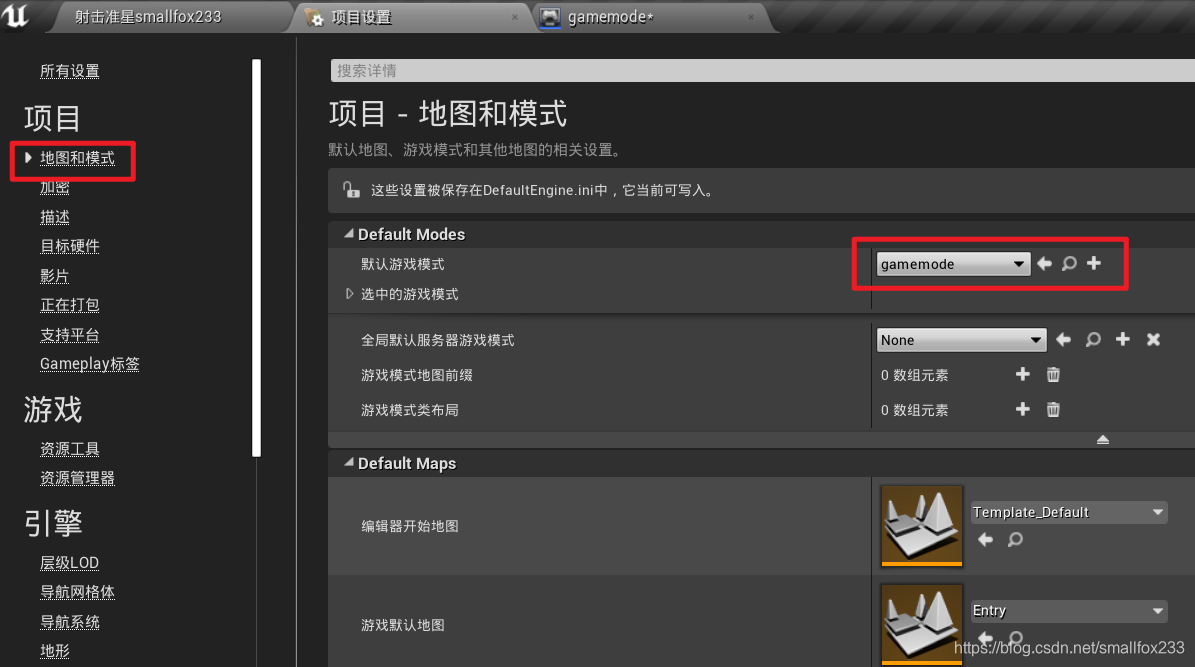

之后打开项目设置的页面，点开地图和模式界面，选择你刚刚创建的游戏模式就行了。
