前言

此篇文章仅实现视角移动的功能

虚幻引擎版本: 4.23.1

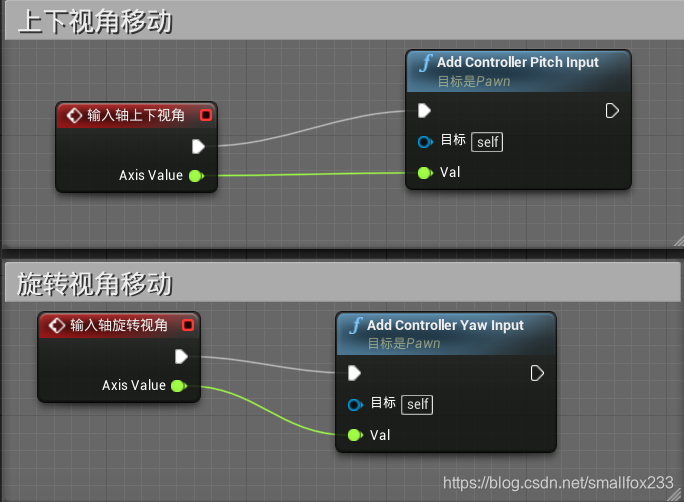

蓝图预览

在这里插入图片描述

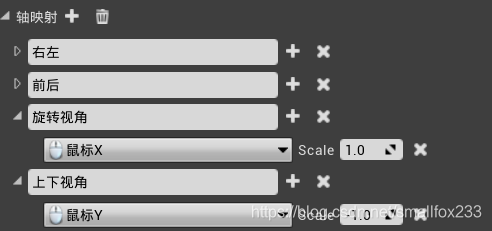

一、创建轴映射（绑定鼠标的平移）

详细的操作就不介绍了，有需要的话可以去看我前两篇虚幻引擎的笔记。
虚幻引擎4笔记(1)-角色跳跃
 虚幻引擎4笔记(2)-角色移动
在这里插入图片描述

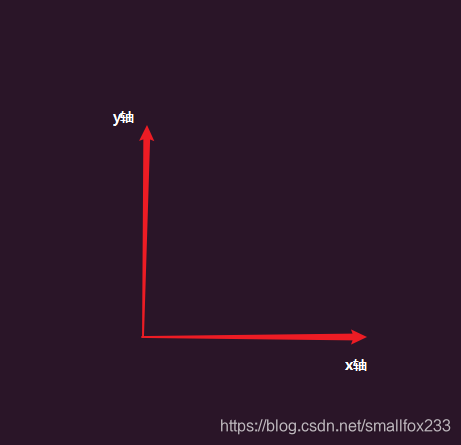

鼠标X和鼠标Y就相当于鼠标在坐标系的移动。
鼠标X为正数时，是你鼠标往你右手边的移动方向。
鼠标Y为正数时，是你鼠标往你正前方的移动方向。
在这里插入图片描述

二、角色蓝图

[1]. 创建一个角色蓝图

在这里插入图片描述

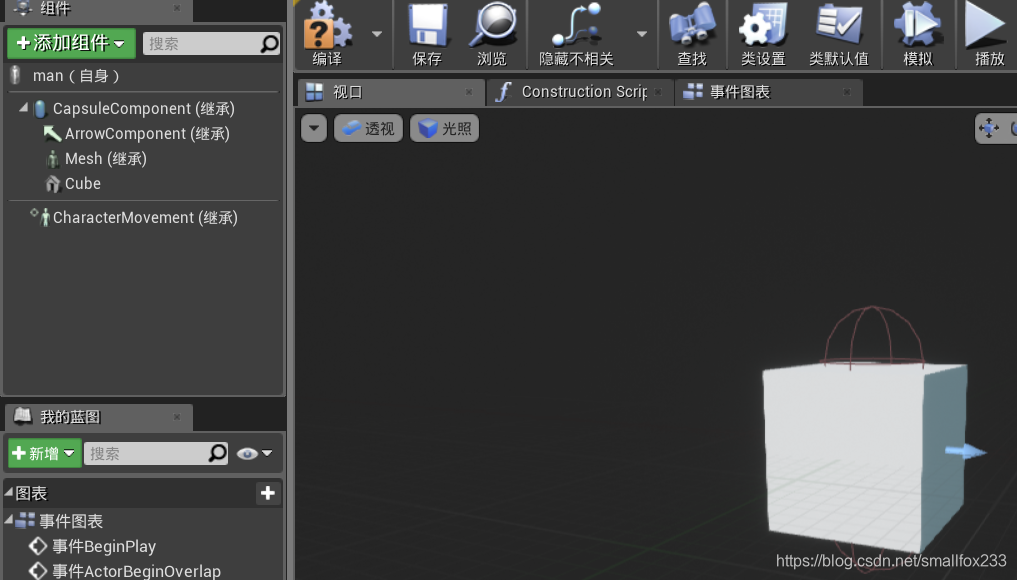

[2]. 添加一个角色

因为此笔记中不使用导入包，所以就直接使用了原本有的立方体模型了。

在这里插入图片描述

[3]. 摄像机和移臂

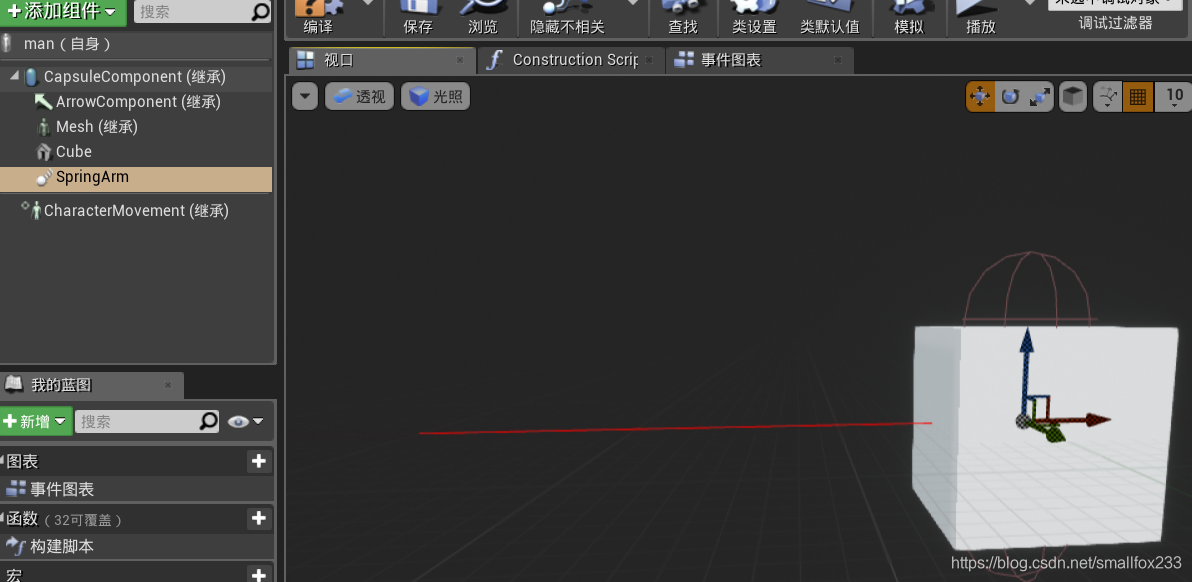

在左方的组件中，搜索Spring arm并添加

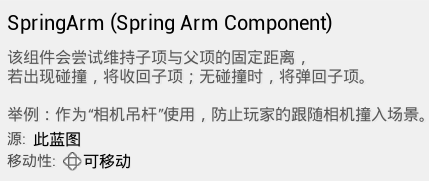

SpringArm类似于自拍杆的作用，可以通过变更SpringArm细节面板中的值，来对摄像机进行位置、角度的操作，是一个相对方便的组件。
在这里插入图片描述

在这里插入图片描述

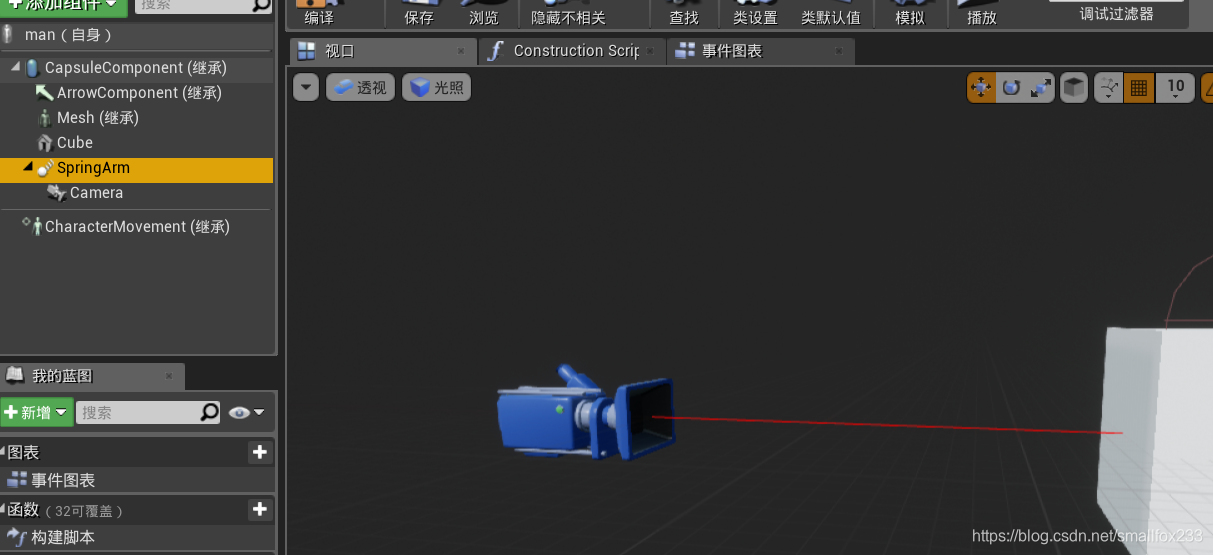

然后选中SpringArm并添加一个摄像机Camera，这个Camera就会附属在SpringArm下。

在此时选中SpringArm移臂，如果是第一人称的话就选中摄像机，在细节面板中找到下图的选项并勾选。
如果没有勾选这个的话，没法完成上下视角的移动（之前就是一直没发现这个问题，之后偶然勾选之后才实现了上下视角的移动）。
UsePawnControlRotation：是否允许控制、查看Pawn的旋转（控制视角的节点的目标是Pawn）
在这里插入图片描述
因为此处使用的是一个立方体，所以就不用变更相应的人物朝向。

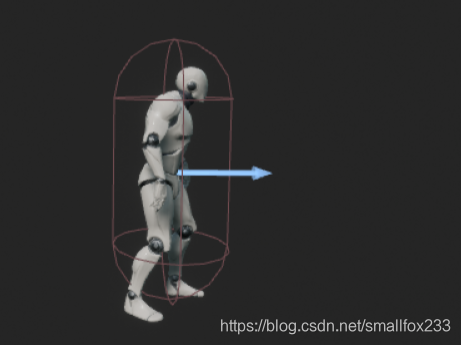

若你使用到了人物模型的话，需要将人物的正面朝向蓝色箭头的方向，即下图的箭头方向，不然你会发现摄像机的视角很奇怪。

[4]. 世界中的三种旋转方向

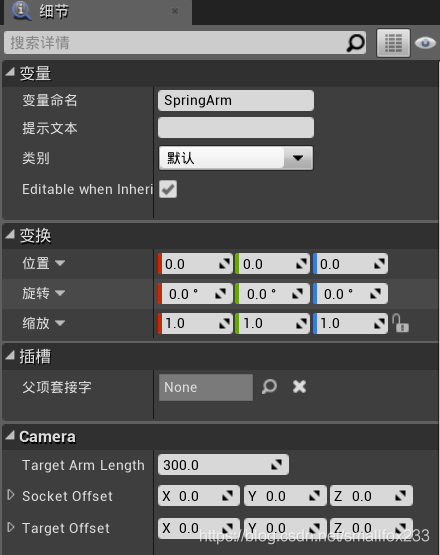

点击SpringArm后，查看细节面板
在这里插入图片描述

红色的为Roll、绿色的为Pitch、蓝色为Yaw，这三种值变化后就能调整SpringArm中的Camera角度了。
Roll为绕着X轴旋转的方向，
Pitch为绕着Y轴旋转的方向，
Yaw为绕着Z轴旋转的方向。
在这里插入图片描述

[5]. Roll值的变更

你可以直接看XYZ坐标系是如何旋转的，或是摄像机的旋转来看对应的变化。

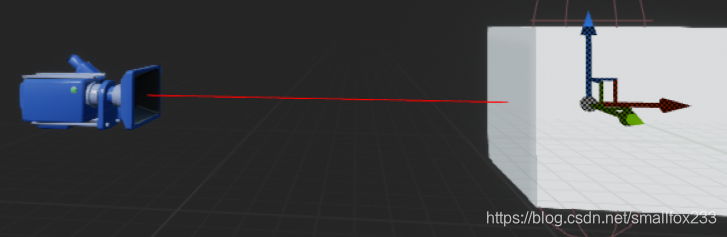

(1) Roll=0时

在这里插入图片描述

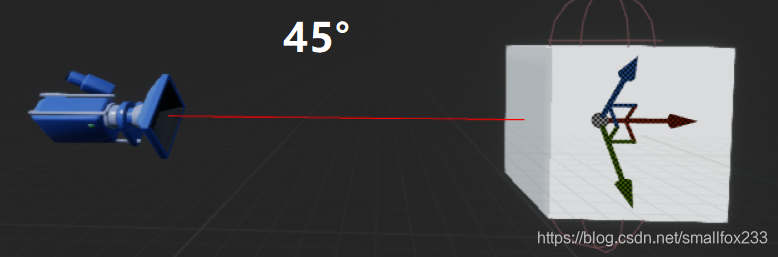

(2)Roll>0时

在这里插入图片描述

(3)Roll<0时

在这里插入图片描述

[6]. Pitch值的变更

你可以直接看XYZ坐标系是如何旋转的，或是摄像机的旋转来看对应的变化。

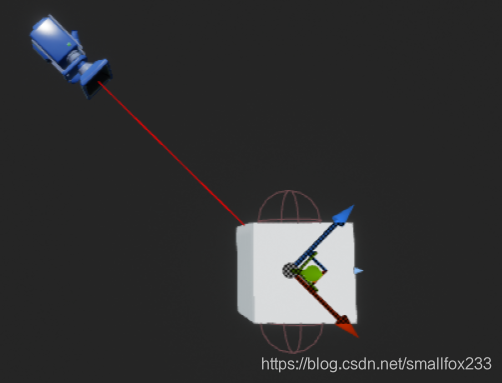

(1)Pitch=0时

在这里插入图片描述

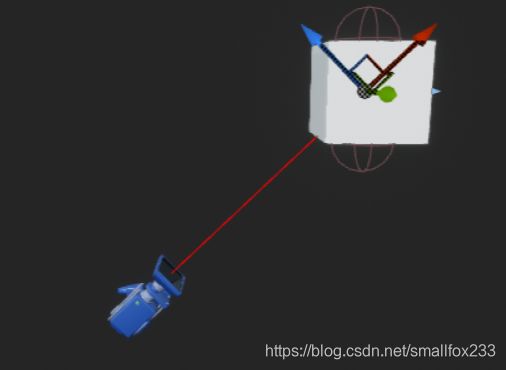

(2)Pitch>0时

在这里插入图片描述

(3)Pitch<0时

在这里插入图片描述

[7]. Yaw值的变更

你可以直接看XYZ坐标系是如何旋转的，或是摄像机的旋转来看对应的变化。

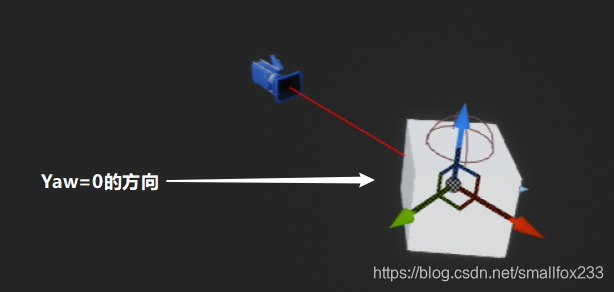

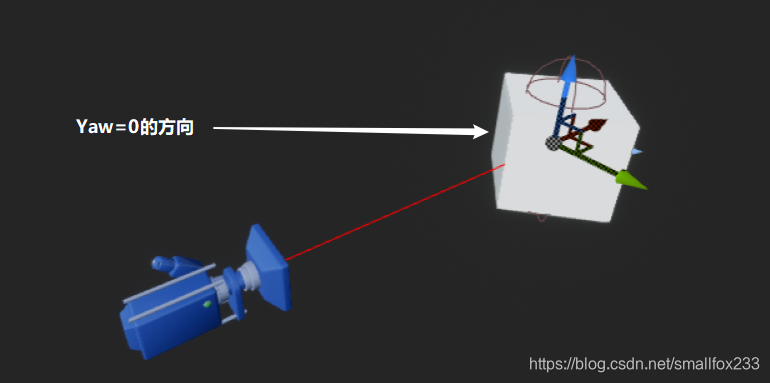

(1)Yaw=0时

在这里插入图片描述

(2)Yaw>0时

在这里插入图片描述

(3)Yaw<0时

在这里插入图片描述

小归纳：

由5、6、7中Roll、Pitch、Yaw几个值的演示，可以看出
若要将视角从人物底部移动到顶部时，需要变更Pitch的值，
若要将视角绕着人物进行旋转的话，需要变更Yaw的值。
所以蓝图中仅需要含有Pitch和Yaw的节点即可实现上下视角和旋转视角。

[8].上下视角蓝图

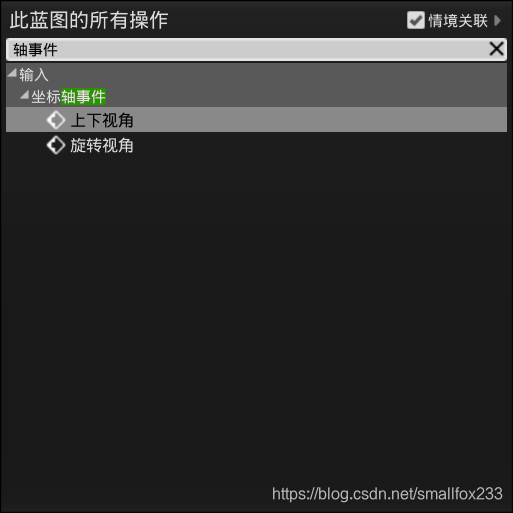

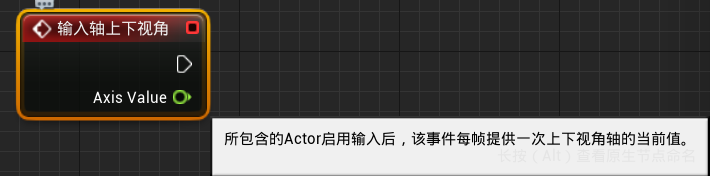

先创建一个刚刚的轴映射节点，搜索轴事件即可寻找
在这里插入图片描述

然后再创建一个节点，以便能通过鼠标的Y轴移动来变更摄像机的视角。

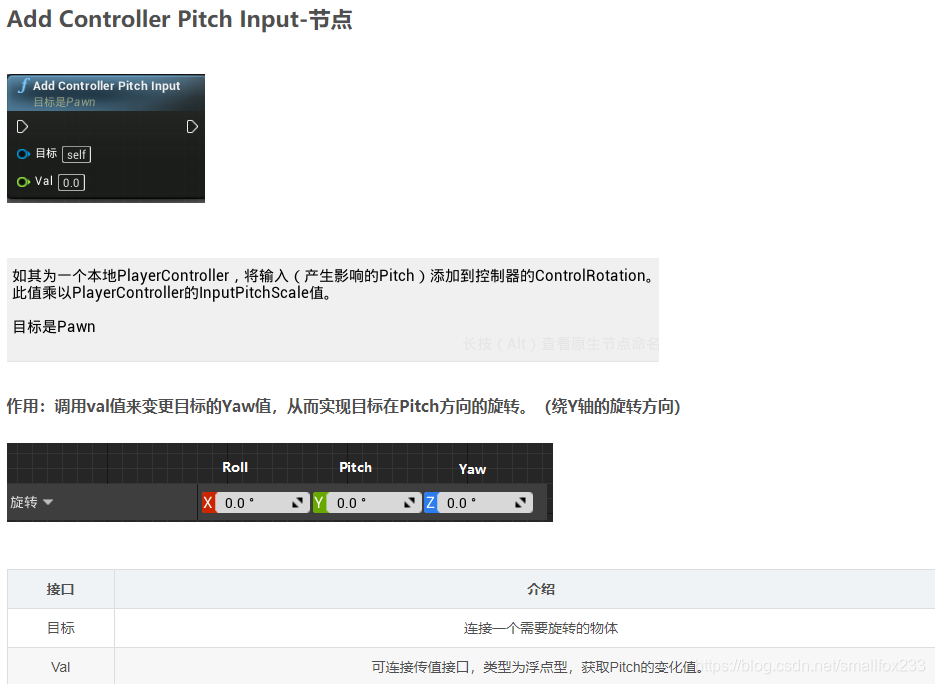

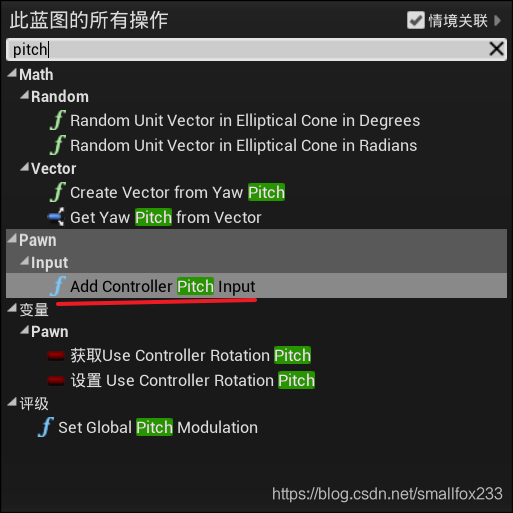

搜索Pitch，选择创建。

Val能将摄像机以Pitch轴旋转多少度。
在这里插入图片描述
此时需要设定一下Val的值，不然你连接之后也没法移动视角。

将相应颜色的接口相连即可，这里需要注意，连接之后Val的默认值将会被隐藏。
如果发现视角没法移动且其他的操作是正确的话，可能就是这个Val没有设置默认的值。
在这里插入图片描述

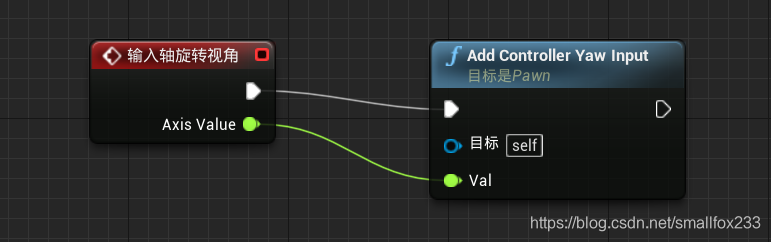

[9].旋转视角

具体的操作和步骤8类似

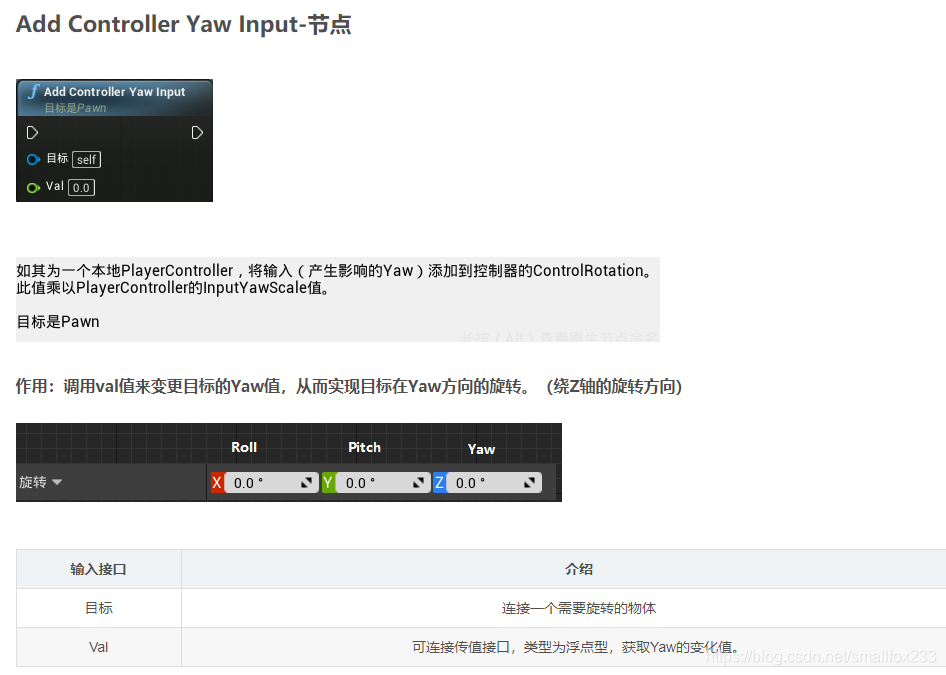

先创建一个轴映射对应的节点，然后再创建能变更Yaw值的节点。
在对该节点Val值设置之后，将相应的接口相连，最后再编译即可。
在这里插入图片描述

在这里插入图片描述
所有的蓝图创建完毕之后，记得点击编译，没有编译的话，就没法实现蓝图的功能了。

[10]. 其他配置

如果你想要鼠标控制时，不旋转玩家的身体，你可以点击自身蓝图类
在这里插入图片描述

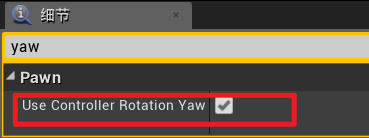

找到User Controller Rotation Yaw选项
ON：表示旋转视角时，玩家的朝向也会跟着旋转
OFF：旋转视角时，玩家朝向不变

三、控制角色

有几种控制角色的方法，目前了解到是两种。

[1].在拖入场景后，再进行设置

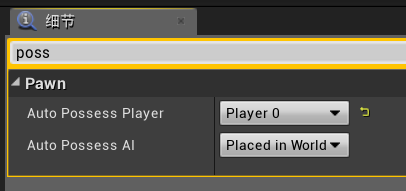

选中场景中的角色蓝图类，然后在其细节面板中输入possess进行搜索，将AutoPossessPlayer值变为Player 0
在这里插入图片描述

[2]. 直接在角色蓝图类中设置

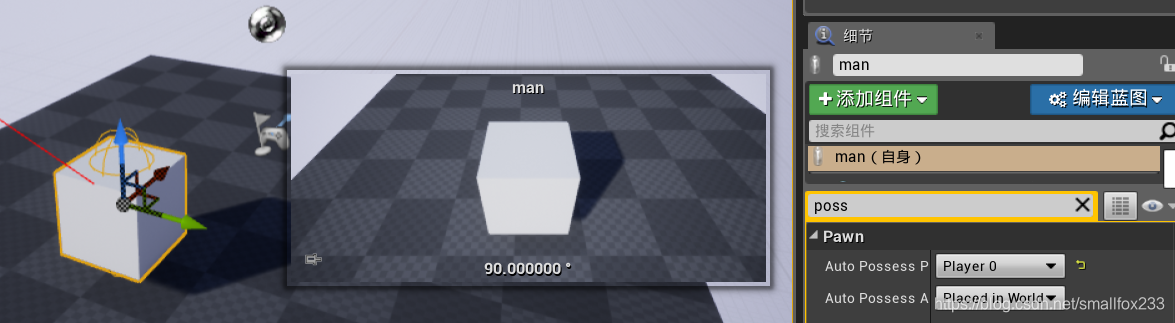

打开一个角色蓝图类，然后点击最上面的那个组件，有个自身字样的。
在这里插入图片描述
然后在右边的细节面板中，输入possess进行搜索 ，将AutoPossessPlayer值变为Player 0，之后通过蓝图类拖动生成的每一个都默认是主机可以控制的了，如果你生成了很多个都能被主机控制的角色的话，只能控制你第一个生成的那个角色。
在这里插入图片描述
