CtrlC人类手指动作，CtrlV to 机器人……

在智能制造与服务机器人领域，如何让机器人学会人类的精细操作（如捏起茶叶、转动旋钮）一直是未解难题。传统方法依赖昂贵的遥操作或有限的传感器数据，效率低下且难以规模化。

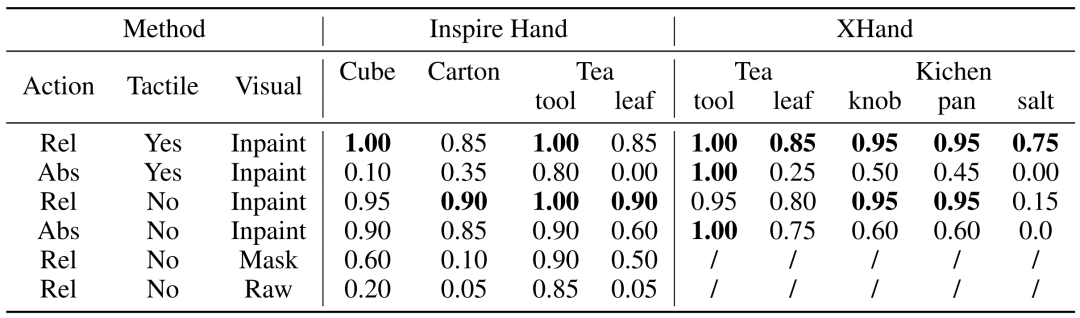

小编这次分享的由斯坦福大学、哥伦比亚大学、摩根大通AI研究院、卡耐基梅隆大学、英伟达五家联合发布的DexUMI框架，以人类的手为"天然接口"，通过一套「穿戴外骨骼 + 视觉合成」的组合方式，让机器人轻松学会人类的灵巧技能，甚至能在复杂任务中实现86%的平均成功率！

这套采集系统包含2个部分：硬件部分和软件适配部分。接下来将依次进行介绍。

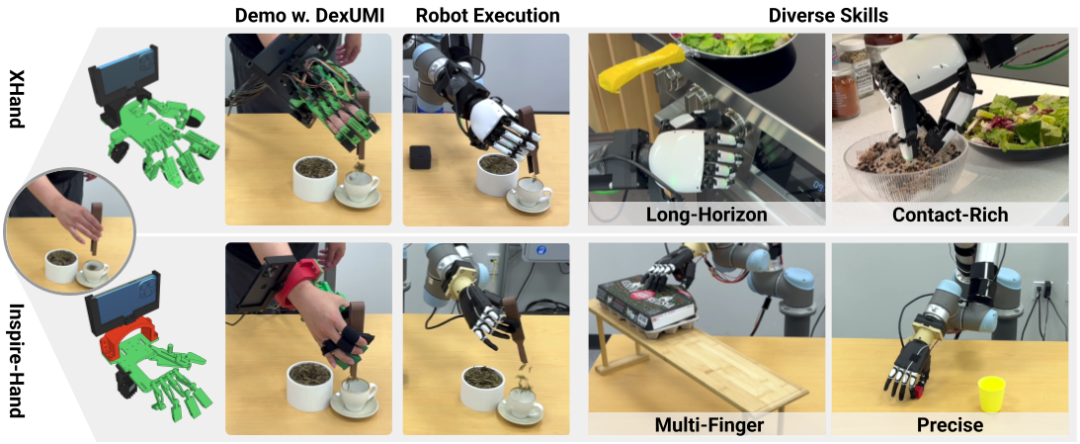

图1是一个数据采集的示例，操作者通过穿戴外骨骼手套进行任务操作，通过外骨骼手套上的手机、摄像头、触觉传感器、关节编码器从而收集任务示教数据。

▲图1 | 数据采集示例

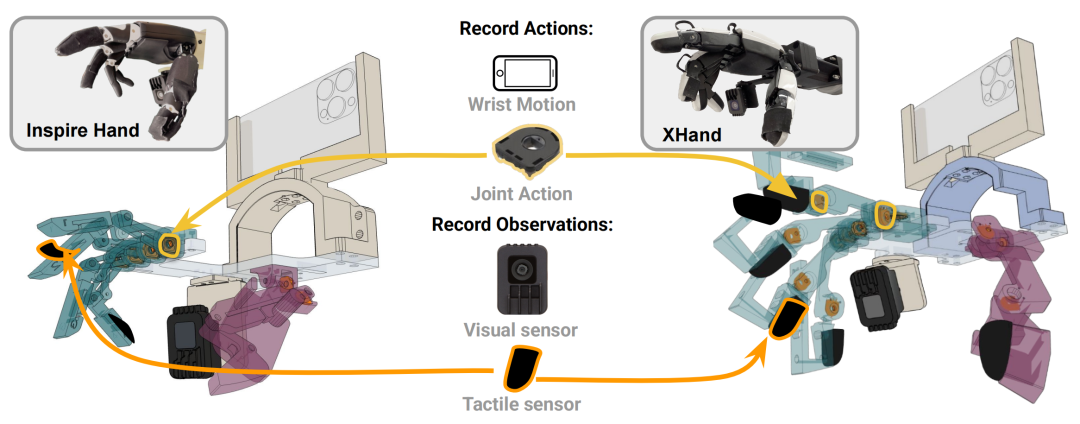

该研究设计了Inspire和XHand两种外骨骼URDF模型，这两种外骨骼模型的设计如图2所示。

▲图2 | 外骨骼设计。优化后的外骨骼设计与目标机器人手具有相同的关节到指尖位置映射，同时保持可穿戴性。外骨骼利用编码器精确捕捉关节动作，并使用150”视场角摄像头记录丰富的视觉观察信息。

在顶部是一个放iPhone手机的支架，通过ARKit捕获手腕动作姿态；
每个手指的关节处都集成了编码器，并都和DexUMI电路板连接，用于获取电机数值，从而实现关节动作的解算；
在手掌下方放置一个摄像头，用来捕获抓取过程中视觉信息；
在每个手指末端添加一个触觉传感器，用来捕获触觉反馈信息。

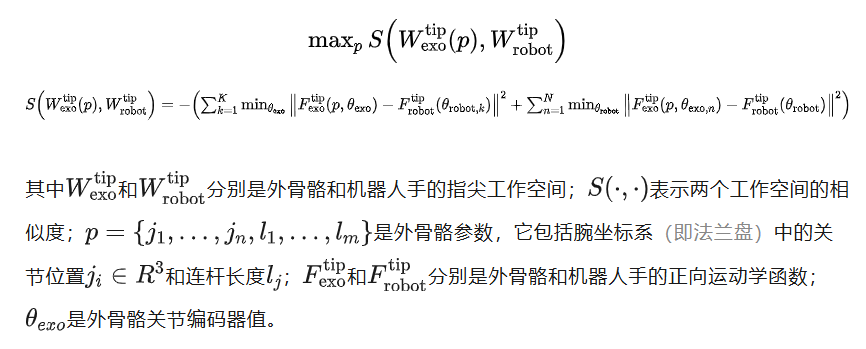

其中Inspire手的四连杆结构不能直接由URDF模型初始化完成，还需要使用双层优化方法来确定Inspire手的结构参数，双层优化的目标是最大化外骨骼和机器人手的指尖姿态相似度，即：

可以通过在JLCPCB上导入DexUMI的Gerber文件，从而完成DexUMI主板的PCB的订购，DexUMI主板界面如下。

▲图3 | 使用 USB-TTL 模块将开发板连接到PC

左边的16路3PIN端子用于连接外骨骼的手指关节的编码器，线序表示如下：

▲图4 | 接线顺序示例

PCB的中央安装了一块STM32F042 MCU微控制器

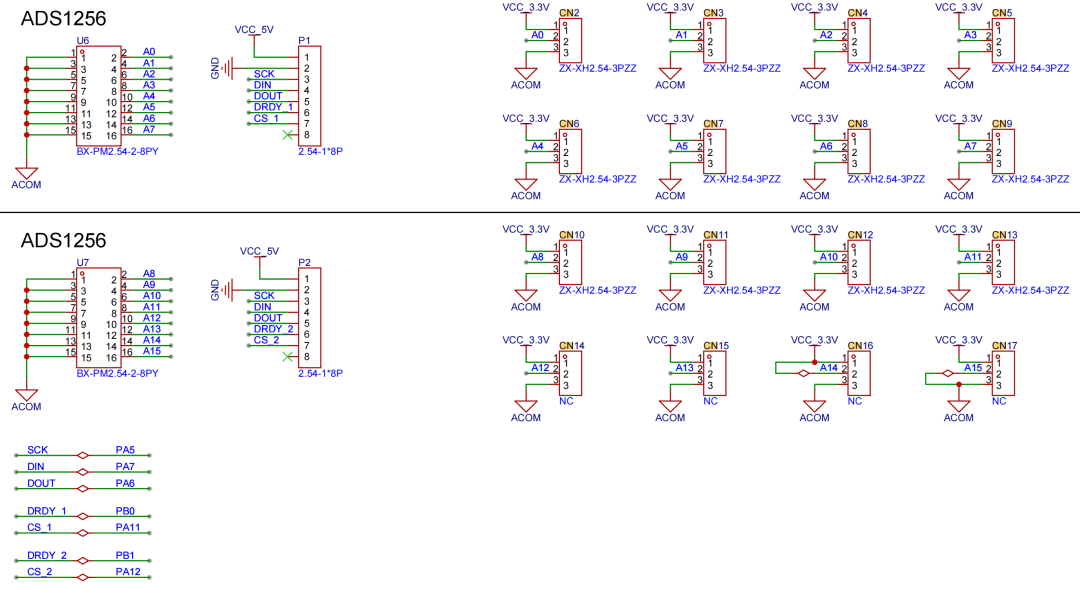

在PCB的背面，配备了两路ADS1256模数转换（ADC）模块。根据原理图，这两路ADS1256模块通过16个模拟输入通道（A0至A15）与16个3PIN端子（CN2至CN17）相连，这些3PIN端子用于接入外部（传感器：手指关节编码器、手指末端触觉传感器等）模拟信号。

STM32F042 MCU通过SPI接口与这两个ADS1256模块进行数据通信。通信过程中，STM32F042作为SPI主设备，向ADS1256发送控制命令并接收转换后的数字数据。完成数据采集和转换后，STM32F042 MCU通过其UART接口——具体是PB6（UART RX）和PB7（UART TX）引脚——将处理后的数据发送至外部设备，如PC，以实现数据采集。

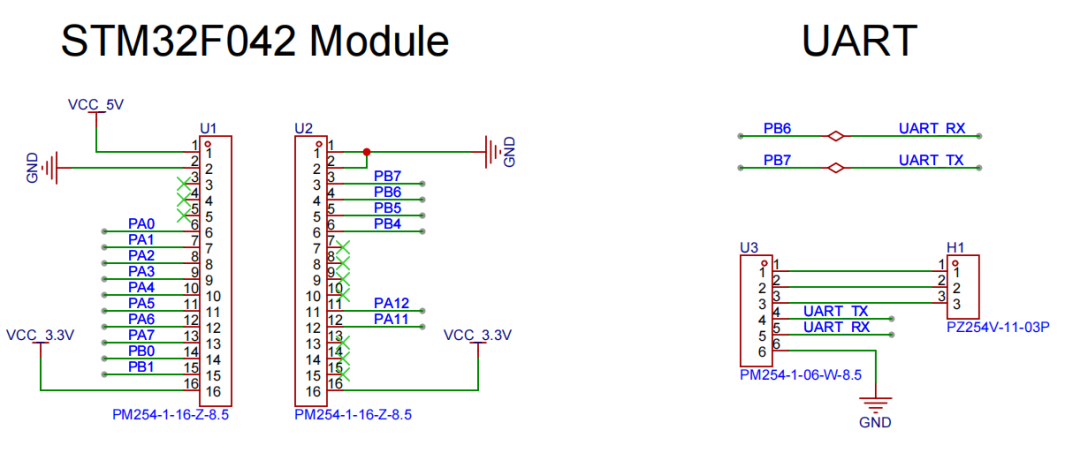

▲图5 | 主板原理图

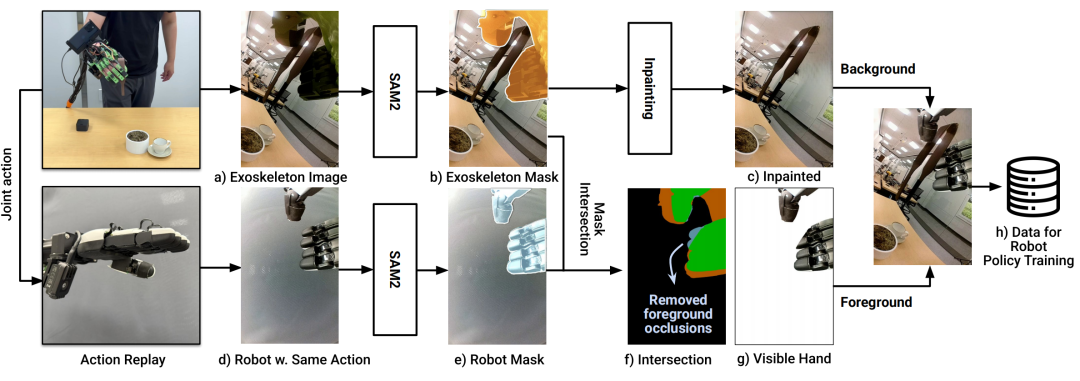

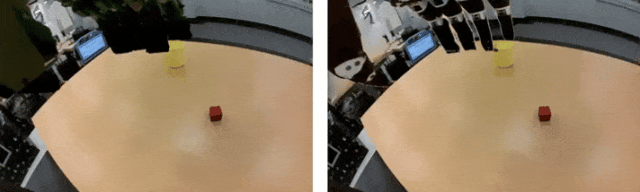

▲图6 | 弥合视觉差距

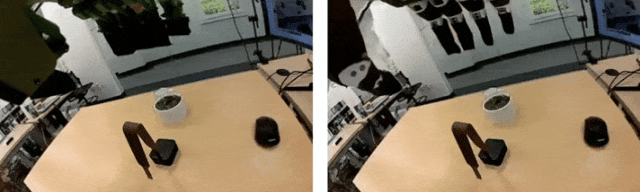

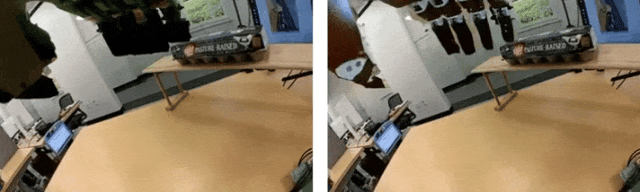

DexUMI开发了一套数据采集系统，其目的是弥合人类示教与机器人部署之间的视觉差距。

其流程如下：

(1) 操作员佩戴外骨骼手套进行操作；

(2) DexUMI使用SAM2对外骨骼手掌下方的视频进行手指分割(b)；

(3) 剔除手指部分的像素，采用ProPainter对该部分进行填充(c)；

(4) 记录下外骨骼手套关节姿态；

(5) 在机器人手上复现(4)的关节动作，单独录制仅包含机器人手的视频(d)；

(6) DexUMI使用SAM2对机器人手下方的视频进行手指分割(e)；

(7) 利用mask提取分割后的前景(g)；

(8) 将提取的前景(g)和(c)进行融合，从而得到机器人手示教数据。

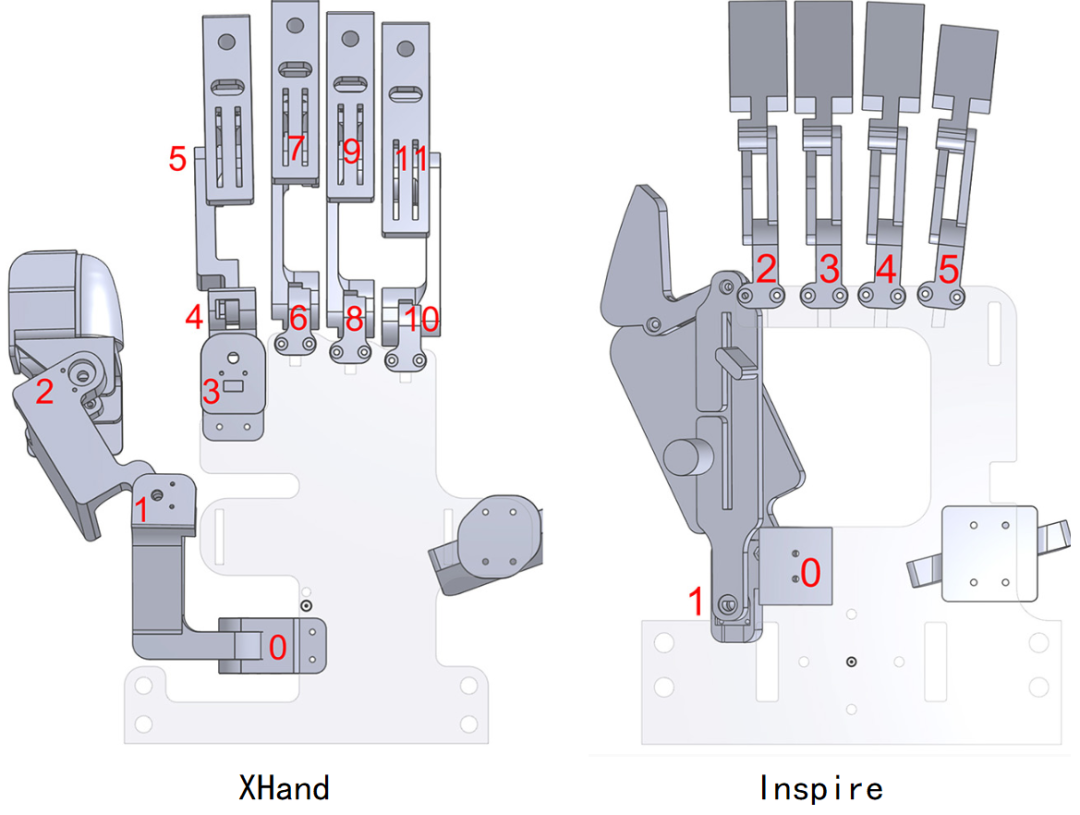

(1) 通过以下操作将外骨骼关节编码器读数映射到机器手上的电机值，使得外骨骼的指尖可以完美地与机器人手的指尖在外骨骼腕部相机的图像中对齐，方便完成软件部分用机械手指替换外骨骼手指，得到示教数据。

# 将inspire外骨骼和机械手进行手动对齐，并记录用于外骨骼关节数值，用于后续回归它们在腕部摄像头中的空间关系python DexUMI/real_script/teleoperation/calibrate_inspire_mapping.py --joint_index 关节编号# 将inspire外骨骼和机械手进行手动对齐，并记录用于外骨骼关节数值，用于后续回归它们在腕部摄像头中的空间关系python DexUMI/real_script/teleoperation/ccalibrate_xhand_mapping.py --joint_index 关节编号# 操作说明# S键：让机械手转到采样得到的电机数值位置# 手动转动外骨骼，将外骨骼手指和机械手指在腕部摄像头图像中对齐# R键：记录外骨骼关节数值# Q键：退出

# 检验inspire对齐结果python DexUMI/real_script/teleoperation/overlay.py --hand-type inspire# 检验xhand对齐结果python DexUMI/real_script/teleoperation/overlay.py --hand-type xhand

# inspire: 使用收集的数据调整外骨骼编码器和机器手电机映射的回归模型python DexUMI/dexumi/hand_sdk/inspire/hand_api_cls.py# xhand: 使用收集的数据调整外骨骼编码器和机器手电机映射的回归模型python DexUMI/dexumi/hand_sdk/xhand/hand_api_cls.py

佩戴外骨骼手套，开始采集数据，并录制下来

cd DexUMI/real_script/data_collection/# 如果没有触觉传感器，去掉-efpython record_exoskeleton.py -et -ef --fps 45 --reference-dir 标记的参照点数据文件位置 --hand_type xhand/inspire --data-dir 采集数据保存位置

将采集的数据生成示教数据

cd DexUMI/real_script/data_generation_pipeline# 在机械手上重复外骨骼采集时所有动作./process.sh# 执行软件部分中数据合成的流程python render_all_dataset.py# 生成最终用于训练的示教数据python 6_generate_dataset.py -d 视频图像保存位置 -t 数据保存的位置 --force-process total --force-adjust

(3) 在部署模型前，需要标定iPhone手机和机械臂末端执行器之间的外参（以UR机械臂为例）

cd DexUMI/real_script/calibration# 移动UR5，记录轨迹python record_ur5_trajectory.py -rp iphone_calibration# 计算外参矩阵python compute_ur5_iphone_offset.py -rp iphone_calibration

（4）在机械臂上评估模型

cd DexUMI/real_script/eval_policyregion.python DexUMI/real_script/open_server.py --dexhand --ur5 # 评估xhandpython DexUMI/real_script/eval_policy/eval_xhand.py --model_path path/to/model --ckpt N# 评估inspire handpython DexUMI/real_script/eval_policy/eval_inspire.py --model_path path/to/model --ckpt N
