74LS193D和74LS138D出现的74LS138D级联问题

前言:

基地的同学问我的题,当时我太紧张知道从何分析,但是只是想一个大概,没有根据具体的实物进行分析,导致认为只要简单级联就会完事,事实告诉我们不会,必须一步一个脚印来,逐步逐步分析.(希望读到这篇文章的同学能够理性的看待问题不要向我一样,想当然的做.)

一,74LS193D

这是4位二进制计数器(所以在后面是可以让两个3-8译码器级联的)

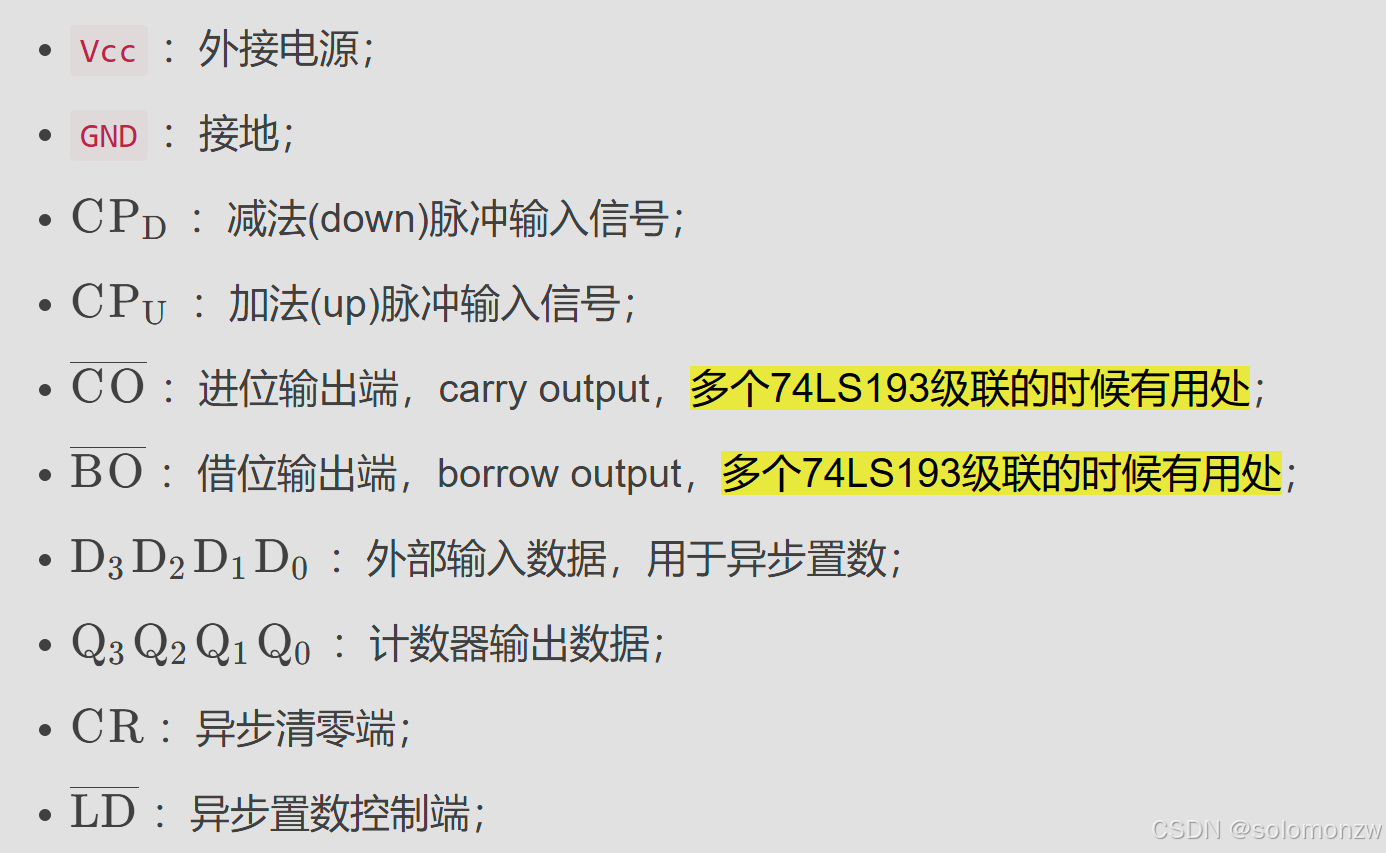

1,为了使用74LS193，我们必须掌握其引脚的功能：

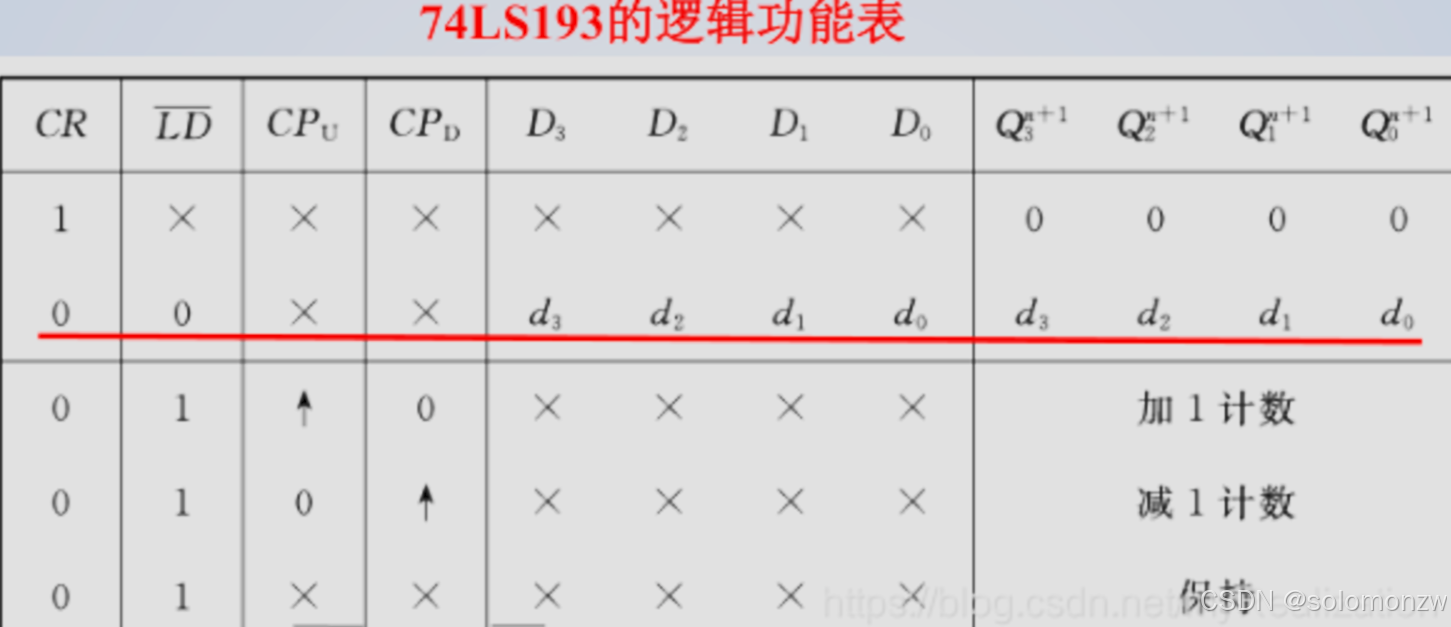

2,74LS193D功能图(分析电路的时候由这里出发逐步看懂电路,看别人的电路尤其要把全部的功能看完,戒骄戒躁.)

二,74LS138D

这里面的真值表同理细细分析

两片74ls138组成4/16译码器-20151030_用两片74ls138组成4线-16线译码器-CSDN博客
这里面是更加细致的,有内部电路:
74LS138译码器真值表以及快速计算方法-CSDN博客

问题

我之前一直级联不对,一直认为是线连的不对,或者电阻有问题.
事实上是其他组件出现了问题.

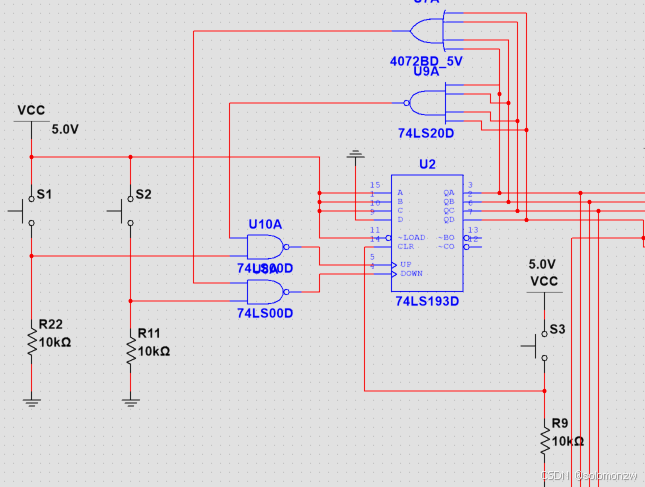

QA,QB,QC都是1时经过与非门得出0然后(因为最初是接地,虽然不影响)得出1,这个UP是1由上表就可以知道,(保持)所以在第八个二极管时,在保持不会改变.所以要把它变成4路与非门.

三极管导通

简单理解三极管导通条件（从电压角度考虑）_npn型3极管导通条件-CSDN博客

后言

本章主要是警示自己戒骄戒躁.
