1_接口笔记_0718

目录

一:摄像头典型接口

二:MIPI协议

1:MIPI架构介绍

2:MIPI CSI-2数据包格式

三:MIPI PHY接口

1.硬件接口

2.高速低速传输模式

四:I2C协议


一:摄像头典型接口

Pin

Signal

Description

1

AGND

Ground

2

AVDD

Power 2V8

3

AF-GND

Ground

4

AF-VDD

Power 2V8

5

STROBE

NC

6

DVDD

Power 1V5

7

DGND

Ground

8

SCL

SCCB data

9

SDA

SCCB input clock

10

RES

Reset(active low with internal pull up register)

11

DGND

Ground

12

XCLK

System input clock

13

DGND

Ground

14

MDP1

MIPI TX second data lane positive output

15

MDN1

MIPI TX second data lane negative output

16

DGND

Ground

17

MCP

MIPI TX clock data lane positive output

18

MCN

MIPI TX clock data lane negative output

19

DGND

Ground

20

MDPO

MIPI TX first data lane positive output

21

MDN0

MIPI TX first data lane negative output

22

DGND

Ground

23

PWDN

Power down(active hige with internal pull down register)

24

DOVDD

Power 1V8

1.电源:AVDD、DVDD、DOVDD、AGND、DGND、AF-VDD、AF-GND

2.I2C:XCLK、SDA、SCL

3.MIPI:MCP、MCN、MDP(0-3)、MDN(0-3)

4.上电时序:PWDN、reset

5.其他:Strobe

二:MIPI协议

简介:

mipi是一种手机内部器件的通用接口协议,常见应用如摄像头、显示屏等。本笔记仅整理摄像头常用CSI2_D-phy协议。

CSI:camera serial interface,mipi传输通道,MCP、MCN、MDP、MDN这些

CCI:camera control interface,和I2C是子协议关系?,当作I2C即可

PHY:physical,有C/D/M 3种,常见还是D-PHY

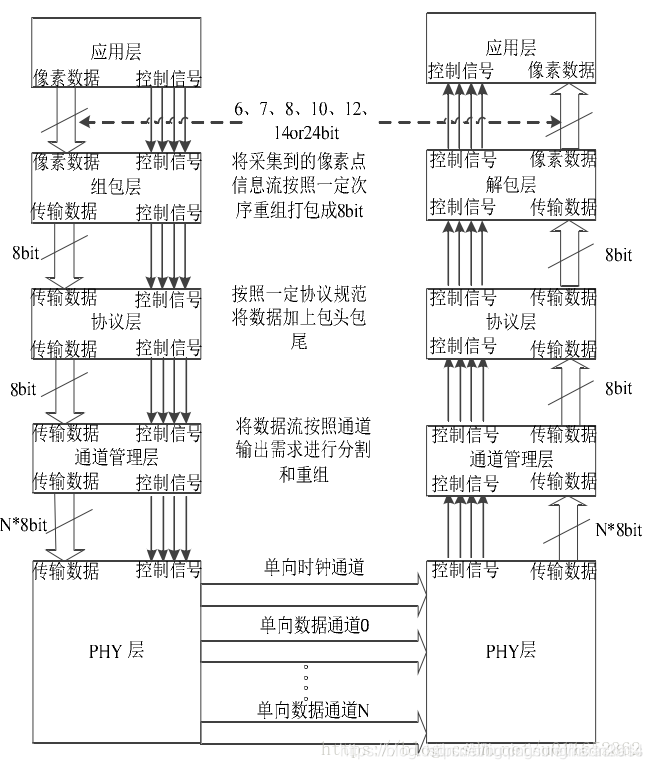

1:MIPI架构介绍

在这里插入图片描述

1. 应用层(Application Layer)

TX端摄像头,RX端ISP

2.像素字节转换层(Pixel/Byte Packing/Unpacking Layer)

TX将10/12bit的像素数据转换为8bit的byte格式

3.低级协议层(Low Level Protocol)

把来自图像的字节数据,补充成MIPI CSI-2的标准数据包格式

4.Lane管理器(Lane Management)

管理数据流,平均分到每lane上

5.物理层(PHY Layer)

硬件连接接口

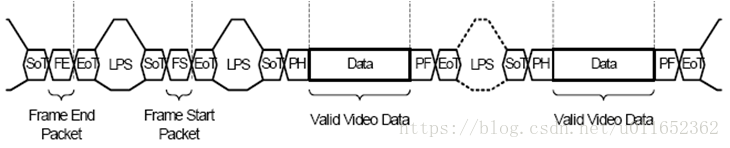

2:MIPI CSI-2数据包格式

SoT(start of transmission)开始,EoT(end of transmission)结束,间隙LPS(Low Power State低功耗状态)

上文低级协议层(Low Level Protocol)将数据补充成标准协议格式

具体格式应该不涉及,暂不整理。

在这里插入图片描述

三:MIPI PHY接口

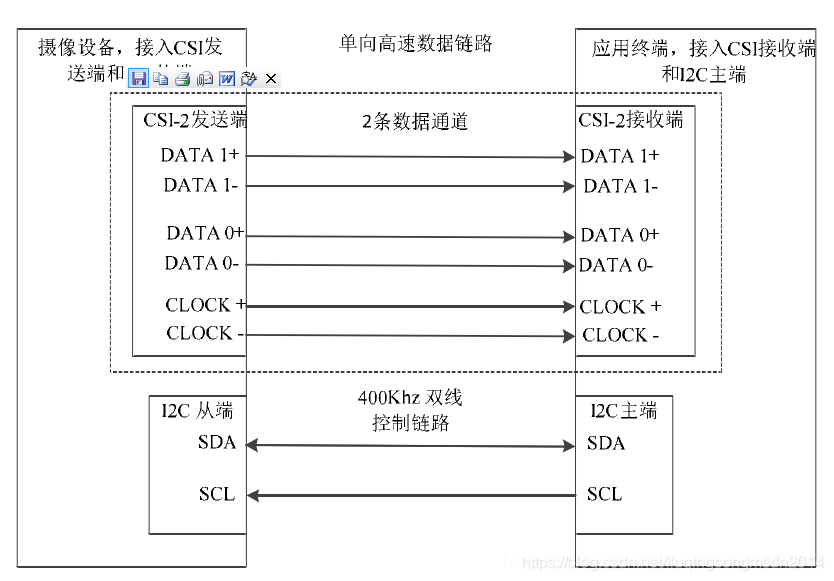

1.硬件接口

CSI部分:1组mipi差分时钟MCP、MCN,1-4组mipi差分数据信号MDP(0-3)、MDN(0-3)

CCI部分:1组I2C SDA、SCL

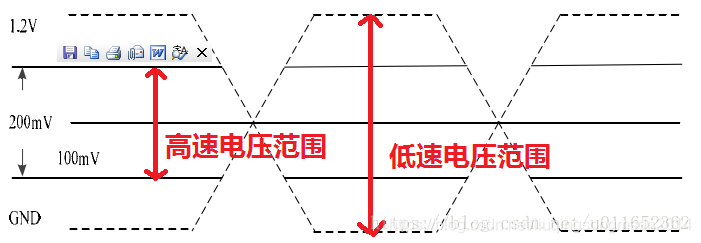

2.高速低速传输模式

HS(High Speed Mode)电平范围100mv-300mv,差分信号,如正端300mV,负端100mV,接收端识别为1,反之为0。

LP(Low Power Mode)应该不涉及,暂不整理。

在这里插入图片描述

四:I2C协议

1:I2C接法

SDA和SCL用上拉电阻挂在VDD,器件内部可将SDA和SCL拉低。

2:I2C传输

主要流程,主设备先拉底SDA再拉低SCL,地址匹配与应答,收发数据与应答,停止通信。



                  图为I2C地址匹配,应答是从设备SDA拉低1位                                   图为收发数据,应答是从设备SDA拉低1位

3:I2C地址

1:sony sensor一般0x20和0x34两种,读写位read 0。write写1为0x21和0x35。

datasheet里确实可以通过OTP烧写成其他地址,没看懂具体内容。

2:有一种common地址,0x6c,ISP可以沿着I2C总线,同时控制所有sensor的exposure time、analog again等等。
