算术逻辑单元 —— ALU的功能与结构

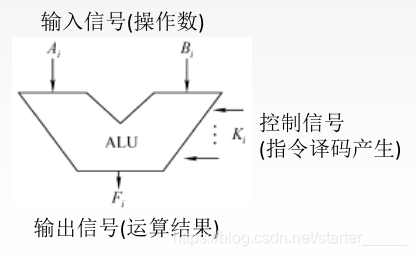

ALU是一种功能较强的组合逻辑电路，它能进行多种算术运算和逻辑运算。ALU的基本结构如下图

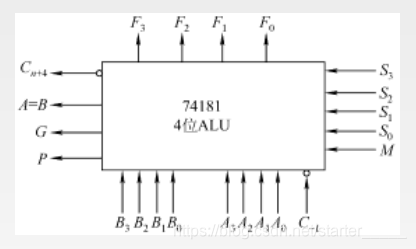

最简单的ALU是四位的，如下图所示，74181为4位并行加法器，其4位进位是同时产生的

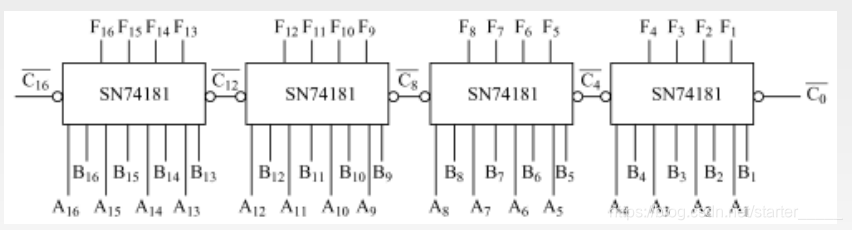

用4片74181芯片可以组成16位ALU，其片内进位是快速的，但片间进位是逐片传递的，即组内并行、组间串行，是单级先行进位。

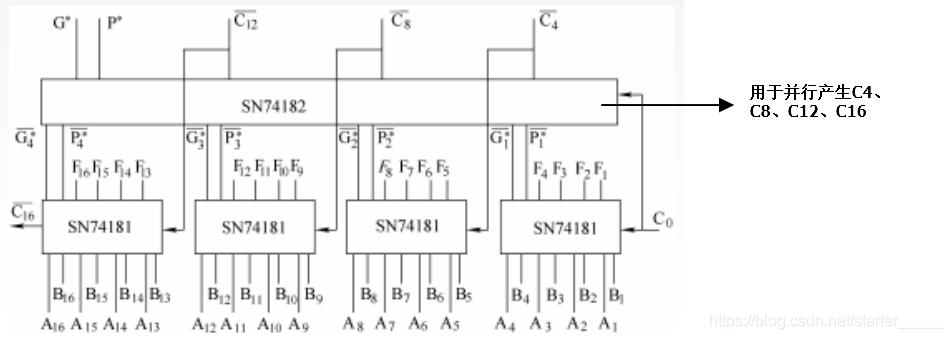

若把16位ALU中的每四位作为一组，将74181与74182芯片配合，用类似位间快速进位的方式来实现16位ALU，则能得到16位的两级线性进位ALU，即组内并行、组间并行，是二级先行进位。
