1、cubemx初步配置

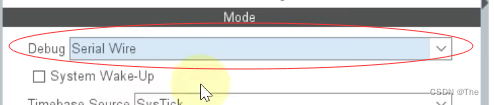

配置SYS为serial Wire，串行debug。

配置RCC，外部输入高速时钟。

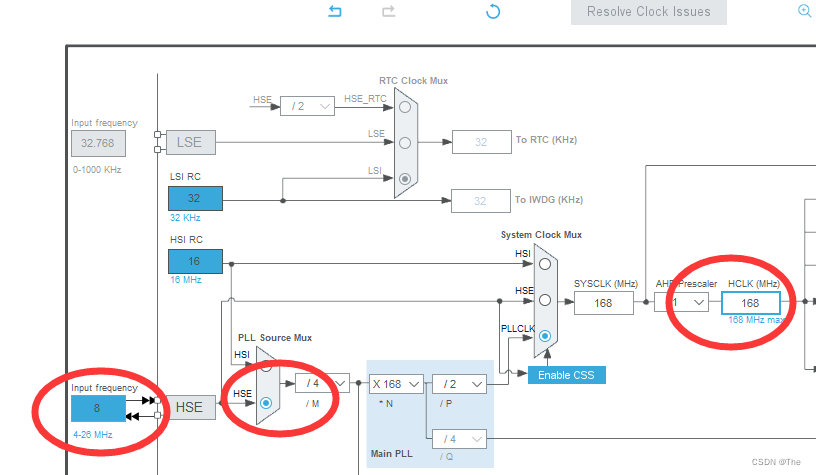

配置时钟树，着重配置这三个地方

2、配置外设

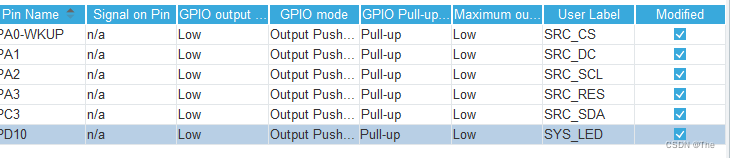

这里就配置屏幕、灯、串口，配置灯并且写上名字。

全都上拉推挽输出。

3、配置FreeRTOS任务

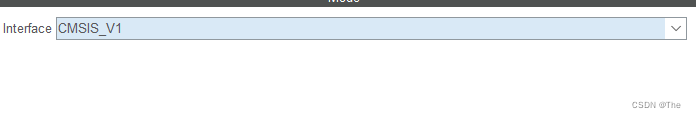

使用V1版本。

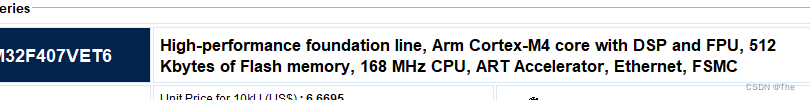

需要注意芯片的flash，下面你分配任务的时候任务占用空间不能超过芯片的FLASH，否则会出现内存报错的情况

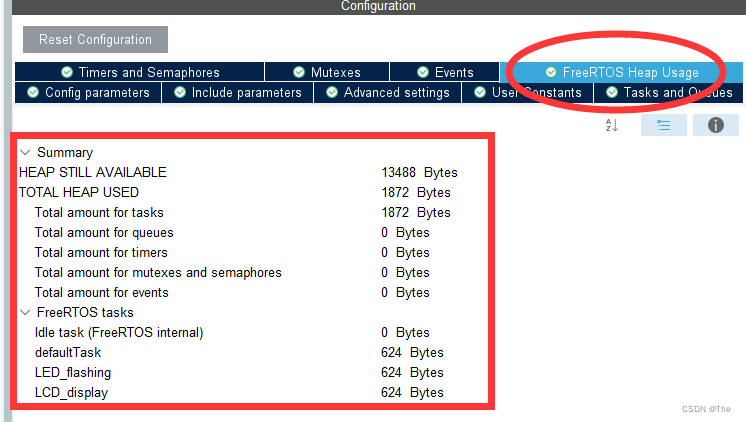

这里可以看到你所有的空间。

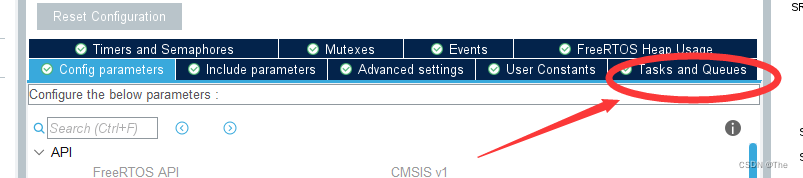

点击任务

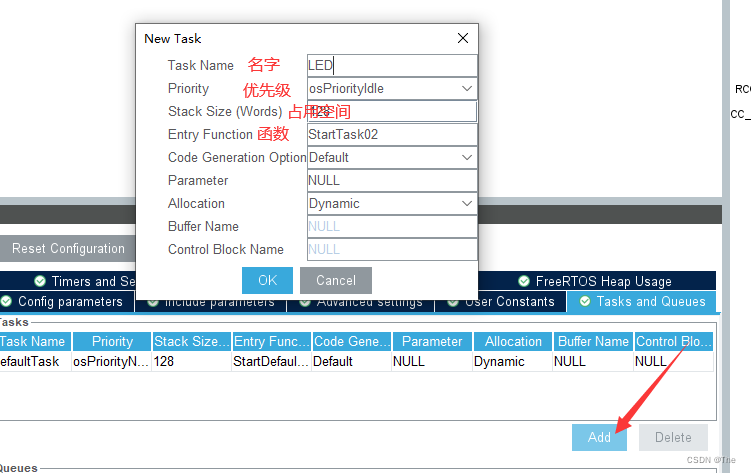

 选add添加，配置任务名字优先级和函数

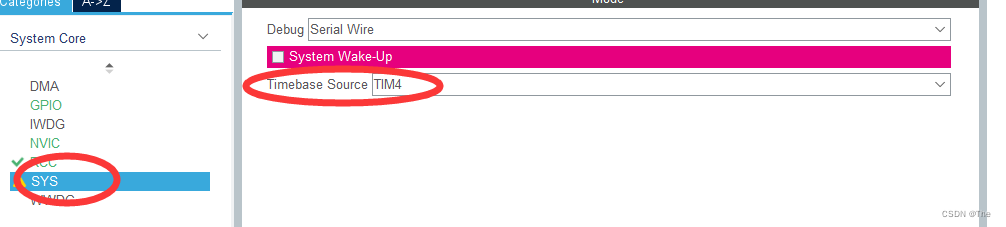

修改时钟源，实时操作系统需要系统时钟，在sys里面选择时钟源为TIM4

配置完成可以编写代码了。

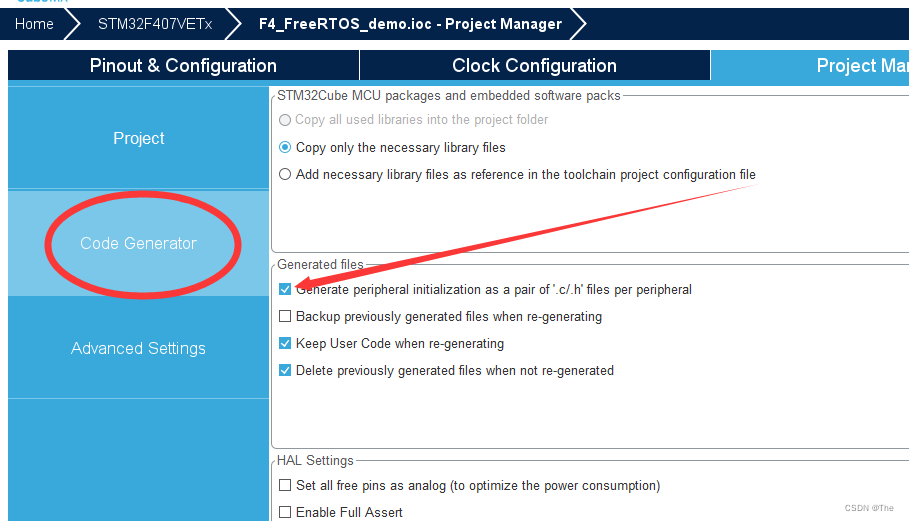

记得生成代码的时候在代码生成模块选中生成.c.h

4、代码编写

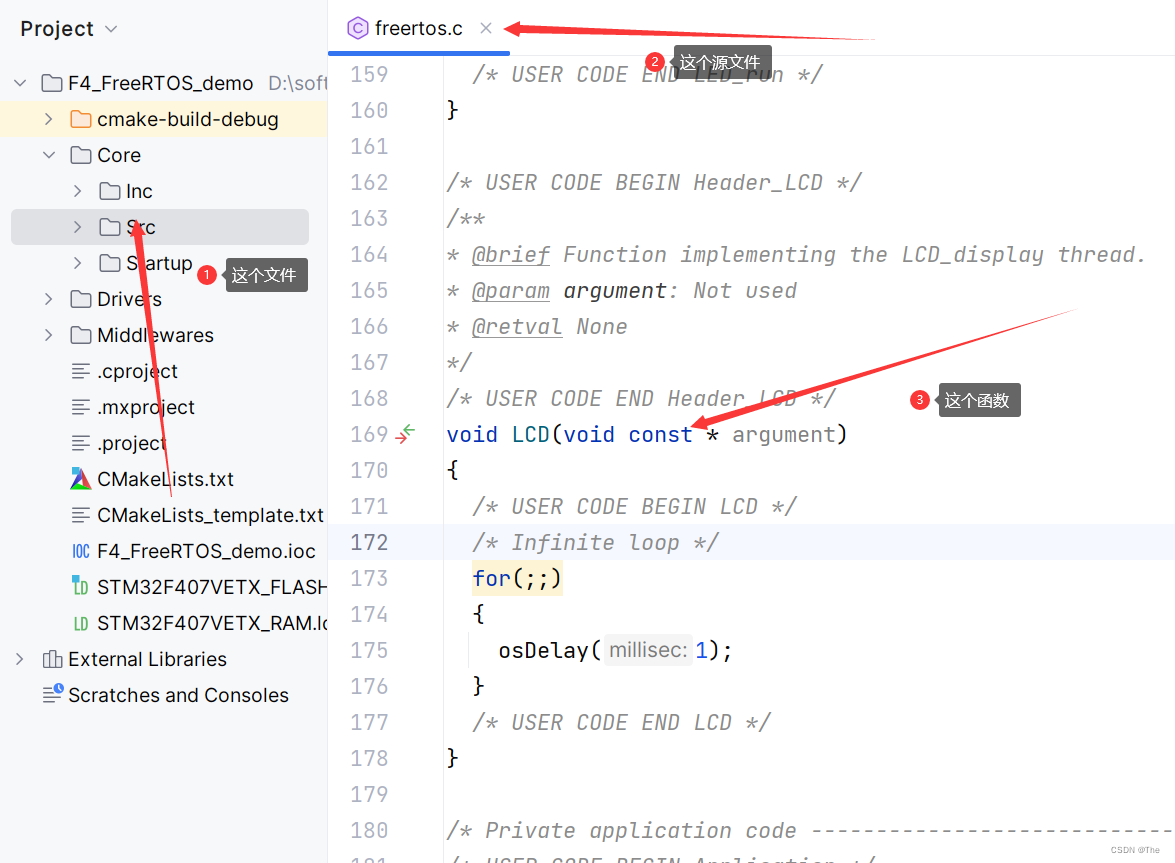

找到这些，开始编写代码
