PCB设计：结构文件DXF导入、更新、PCB板框更改

本博文主要解决以下场景问题：

1.将结构工程师输出的DXF文件导入到Allegro PCB设计中；

2.结构文件DXF多次更改导致PCB板框尺寸涉及的修改；

1.Allegro导入结构DXF文件

Step1：首先进行单位精度设置，我们一般设置mil小数点二位；mm设置小数点四位。执行下面命令Setup>Design Parameter弹出下面界面。

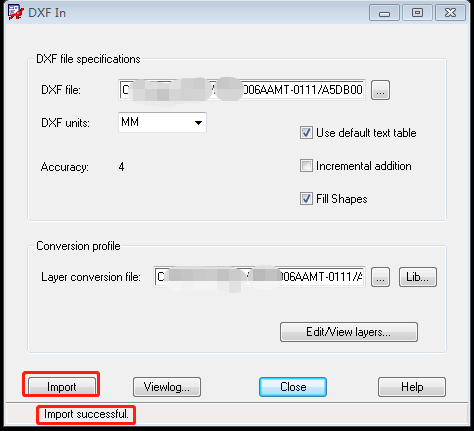

Step2：设置好单位以及精确度以后，确保单位要与DXF文件一致，按照如下图片进行;

图片操作的4，请注意：

如果不确定DXF 图纸坐标大小，建议勾选incremental addition,软件根据实际DXF图纸大小自动调整背景坐标尺寸以适应DXF图纸

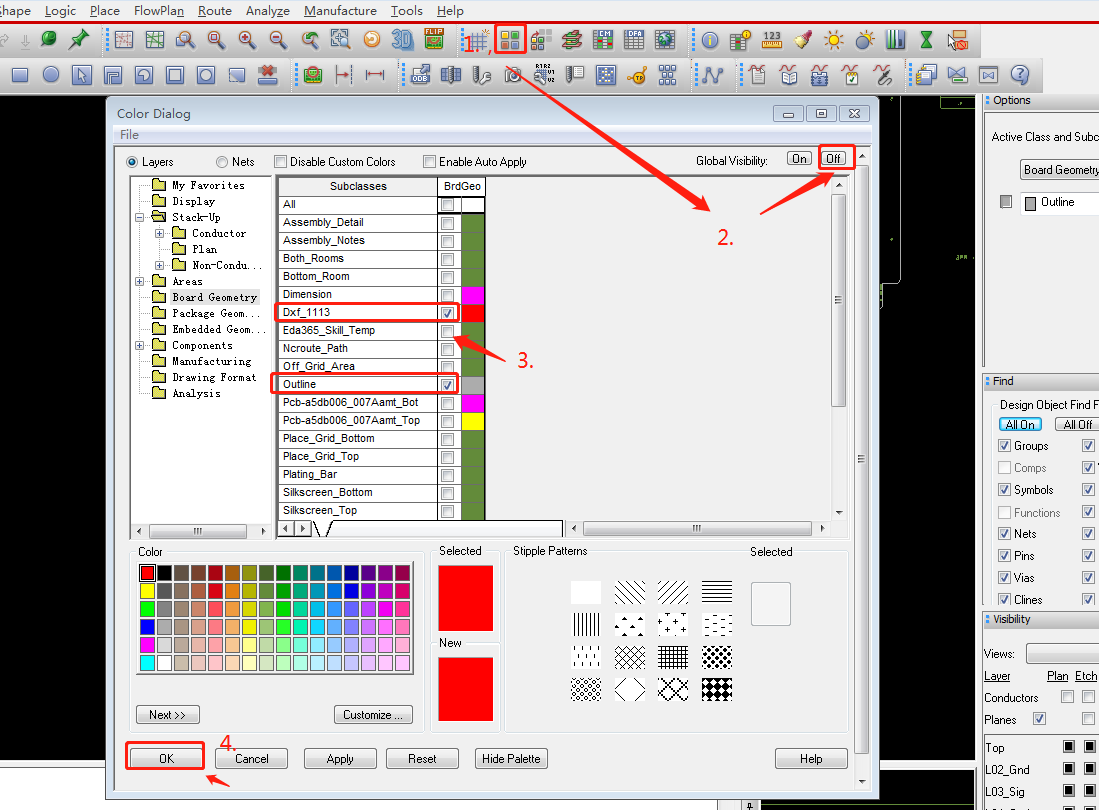

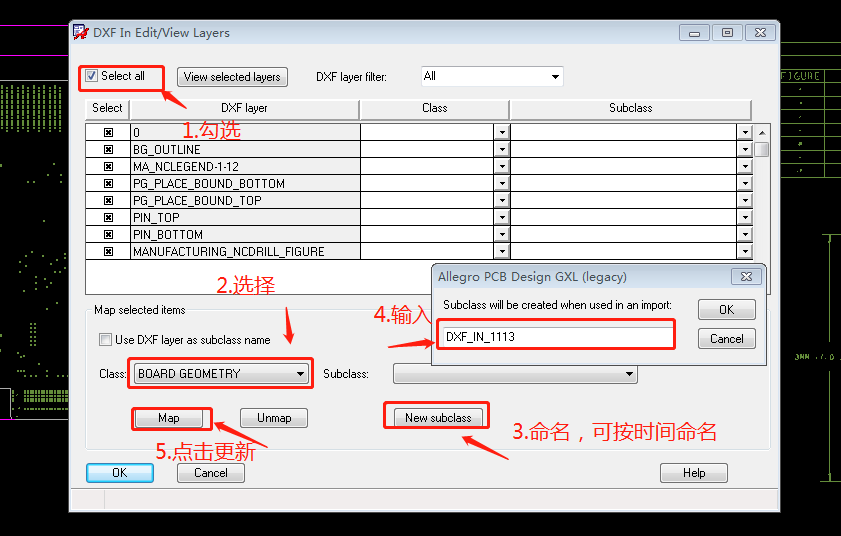

Step3：执行5 Edit/View layers命令，弹出下面对话框，重新定义下DXF层,如下图所示

 按OK后，返回第二步，直接按确定键，Allegro导入DXF转换板框完成。

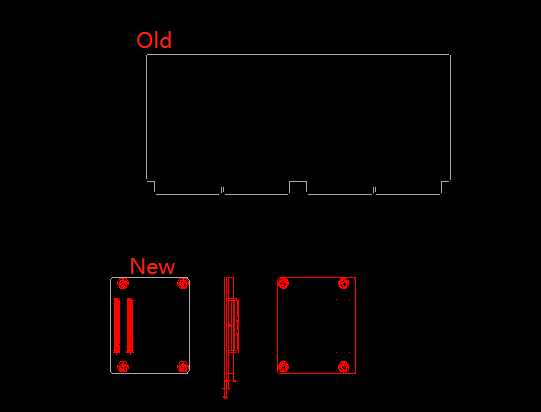

导入完成，结果如下：

 2.根据导入结构DXF文件绘制板框

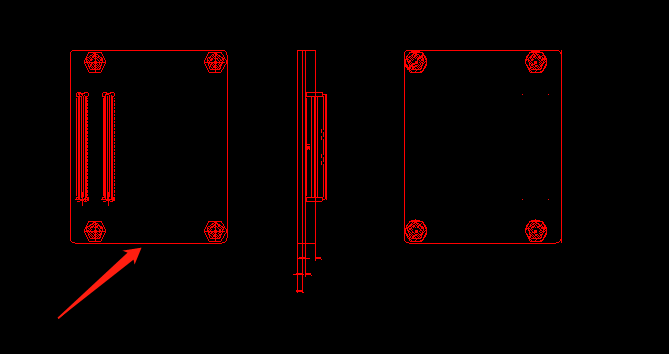

将上述导入的DXF文件中不必要的线条和数据给删除掉，得到所需要的板框形状：

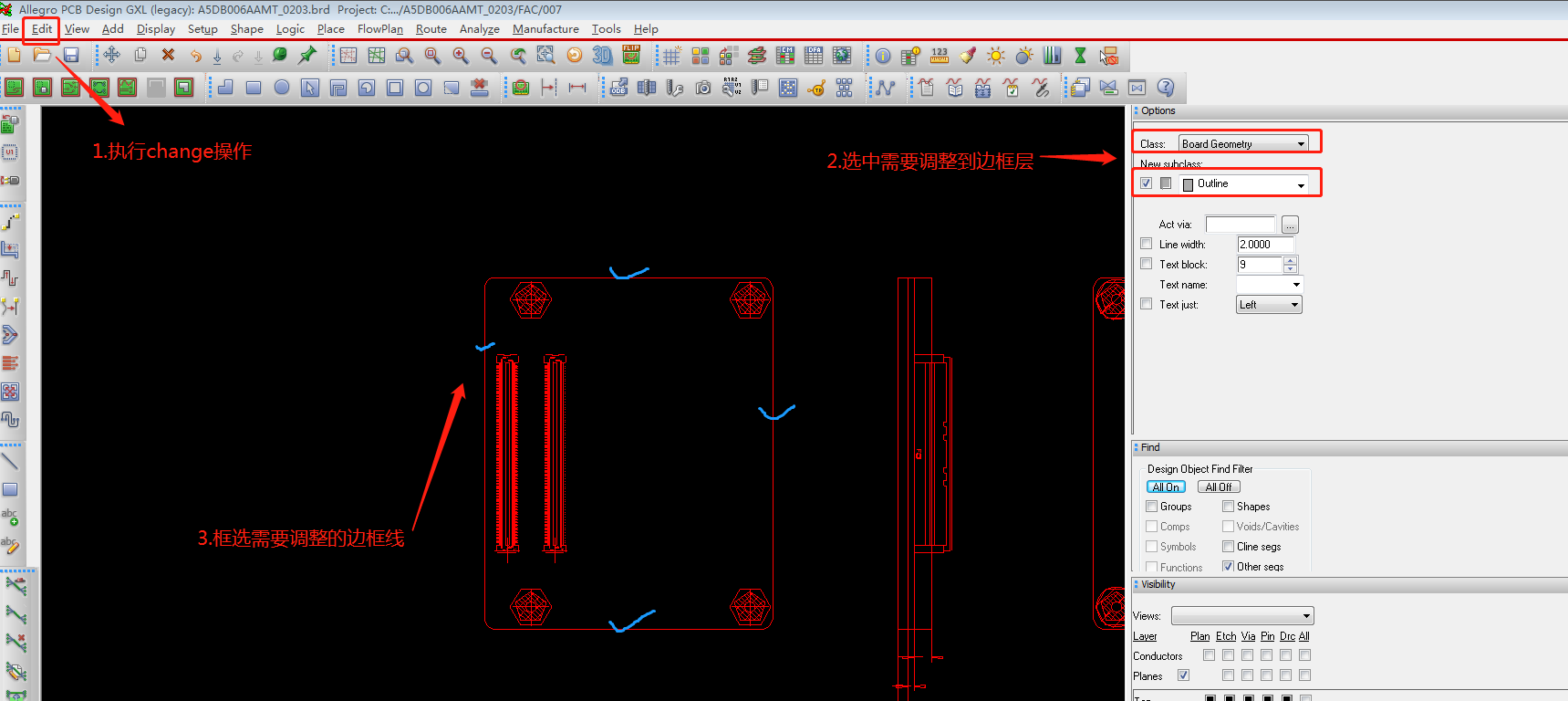

 STEP1.菜单栏执行EDIT-》Change命令；OPTIONS选中OUTLINE层，选DXF的外框线进行点选操作，整个框点选完成右键done完成，即可实现DXF导入的外框change到outline层的更改；

 Step2.菜单栏只选中显示DXF层和outline层，可以看到DXF导入的外框已经设置完成，

DXF外框outline已变为灰色的线。



  3.DXF外框线与OUTLINE对齐

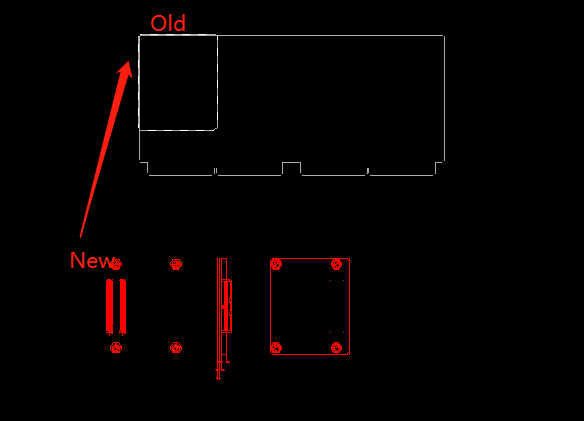

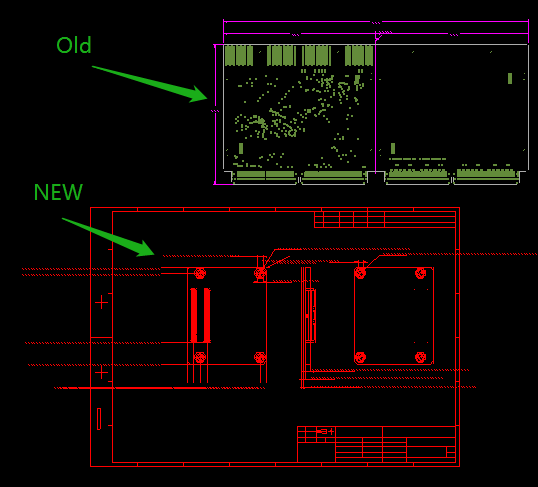

此操作主要是实现将新的(NEW)DXF外框和老的(Old)outline外框保持对齐，从而保证器件布局布线不发生变化.将NEW框线移动到Old框线的位置完成替换工作；

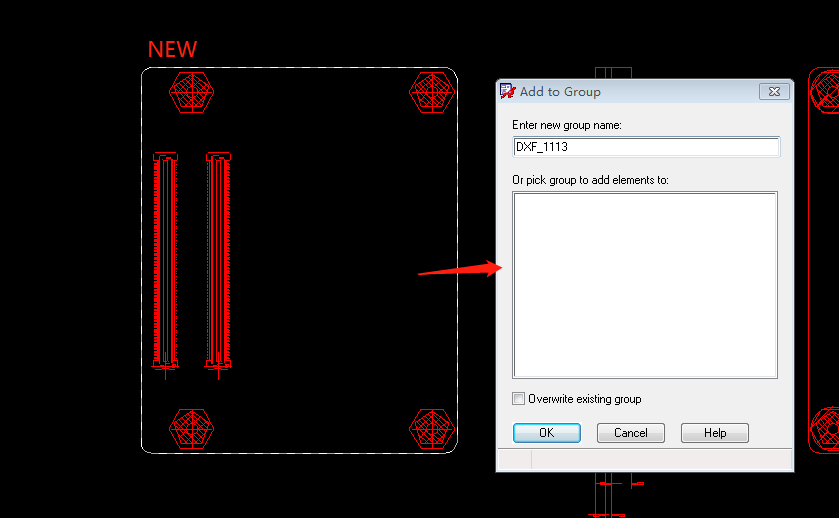

Step1.将outline层新导入的外框线一一点选，选中之后鼠标右键line->add to group完成创建成一个整体操作；

 Step2.选中参照物，进行坐标记录

step1已将DXF NEW中所有的框线结成一个整体，Old框线也是一个整体，这里我们同时选取new和old框线的左上角arc为参照物进行精确移动；

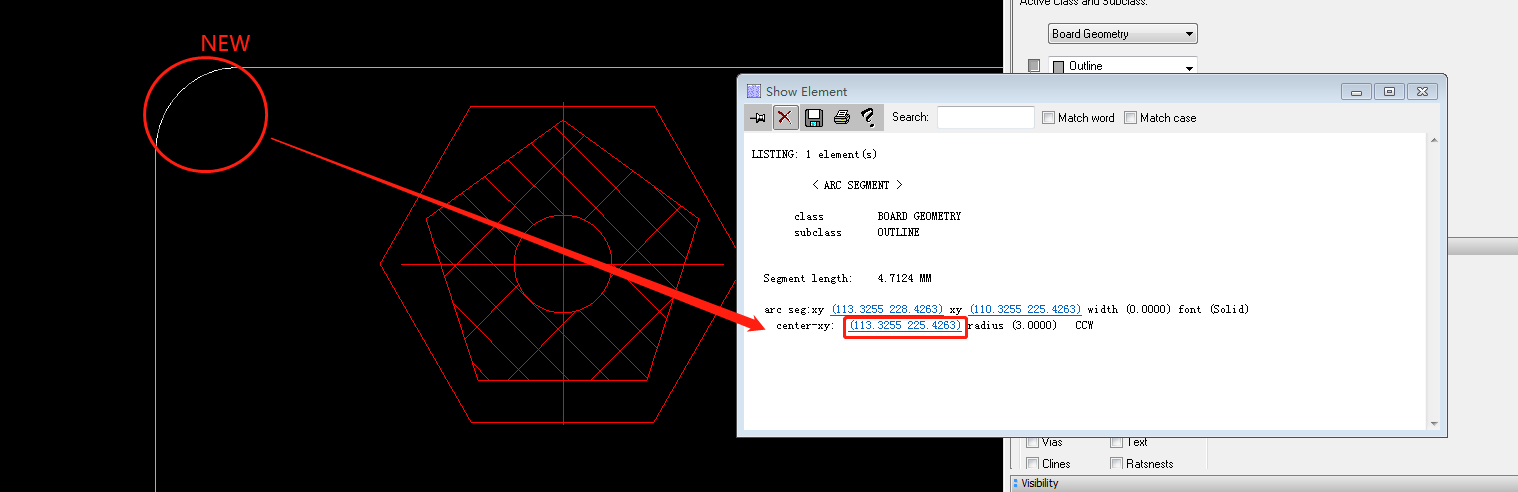

1.选择圆ARC SEG记录圆心坐标；—(NEW)

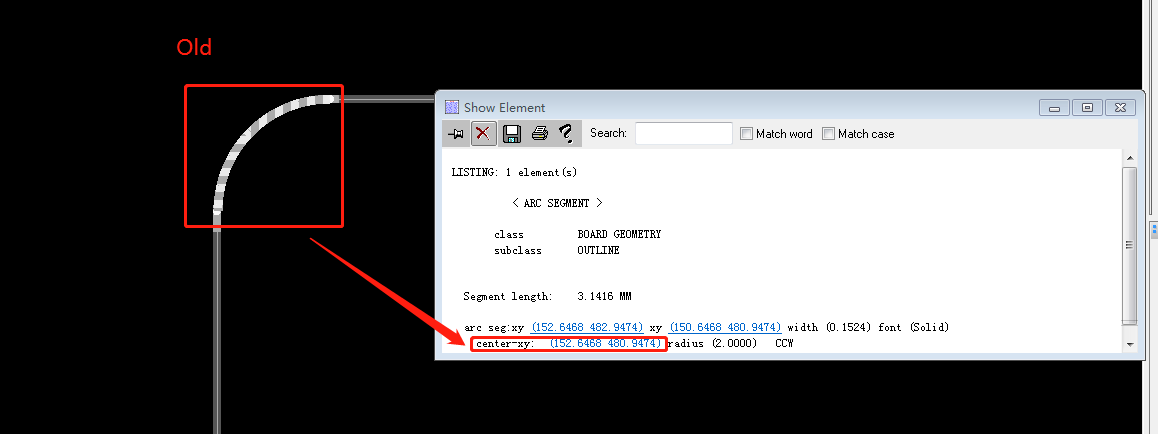

 2.再目标outline选相同位置的圆ARC SEG记录圆心坐标—（Old）

 Step3.根据坐标，进行精确移动

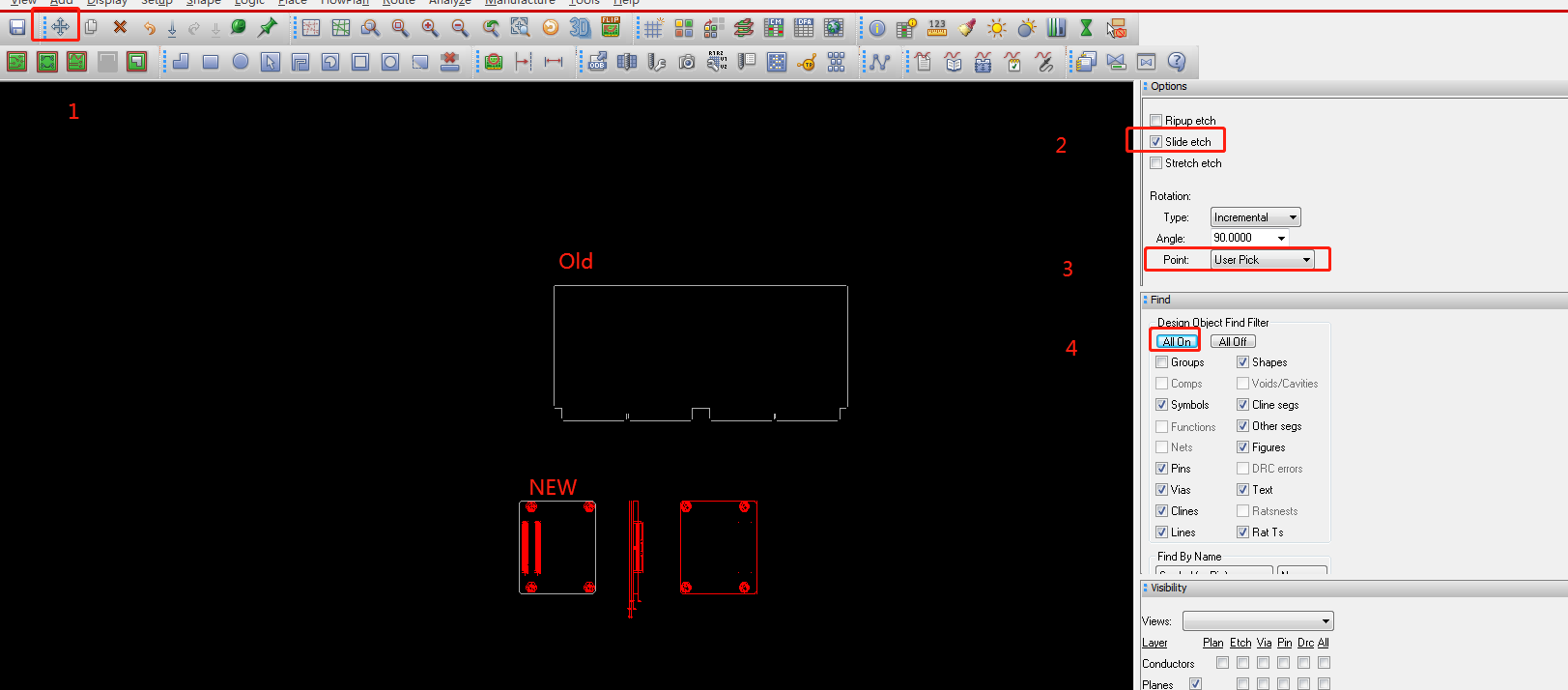

1.执行Edit->Move,Point选择User Pick,也就是用户定义拾取位置，

 2.选中NEW进行移动

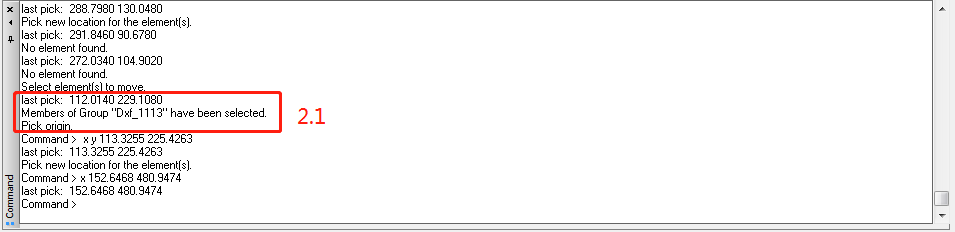

2.1.在右侧find栏中，点选group打钩，左键点选NEW框线，



2.2.在命令栏中输入坐标（NEW） x y 113.3255 225.4263，就拾取到圆心了，这个为NEW框线的参照物,准备移动。

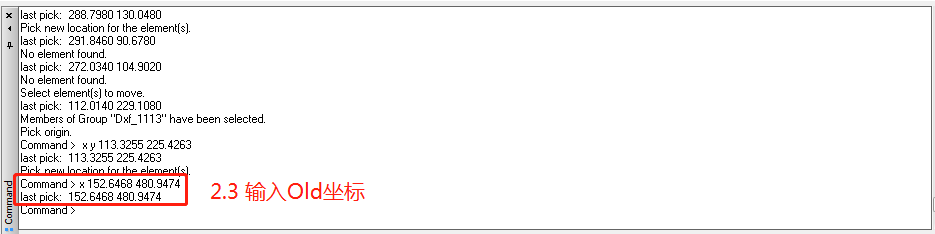

2.3.最后再命令栏输入要移动到的目标outline相同位置的圆心坐标（Old）x 152.6468 480.9474。新旧outline就重合了。

 至此，整个板框的New-Old交替完成，在outline中删除原来的Old板框即可。
