logistic的分叉图

logistic是最基础、最常用的混沌序列。

了解其分叉图很关键。

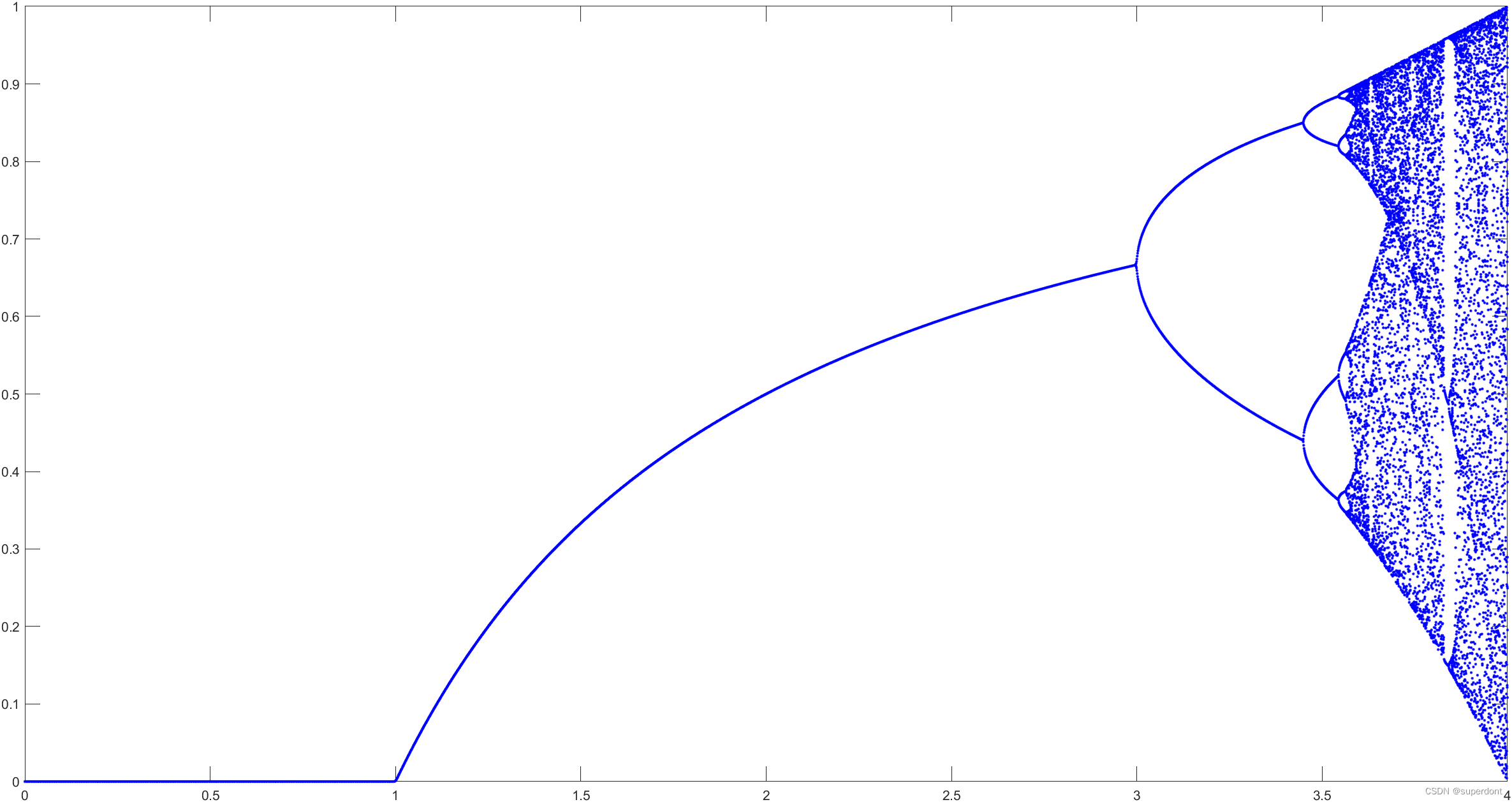

下面，是混沌序列的分叉图。

分叉图是怎么得到的呢，实际上就是通过不断地迭代，观察其最终值在哪。

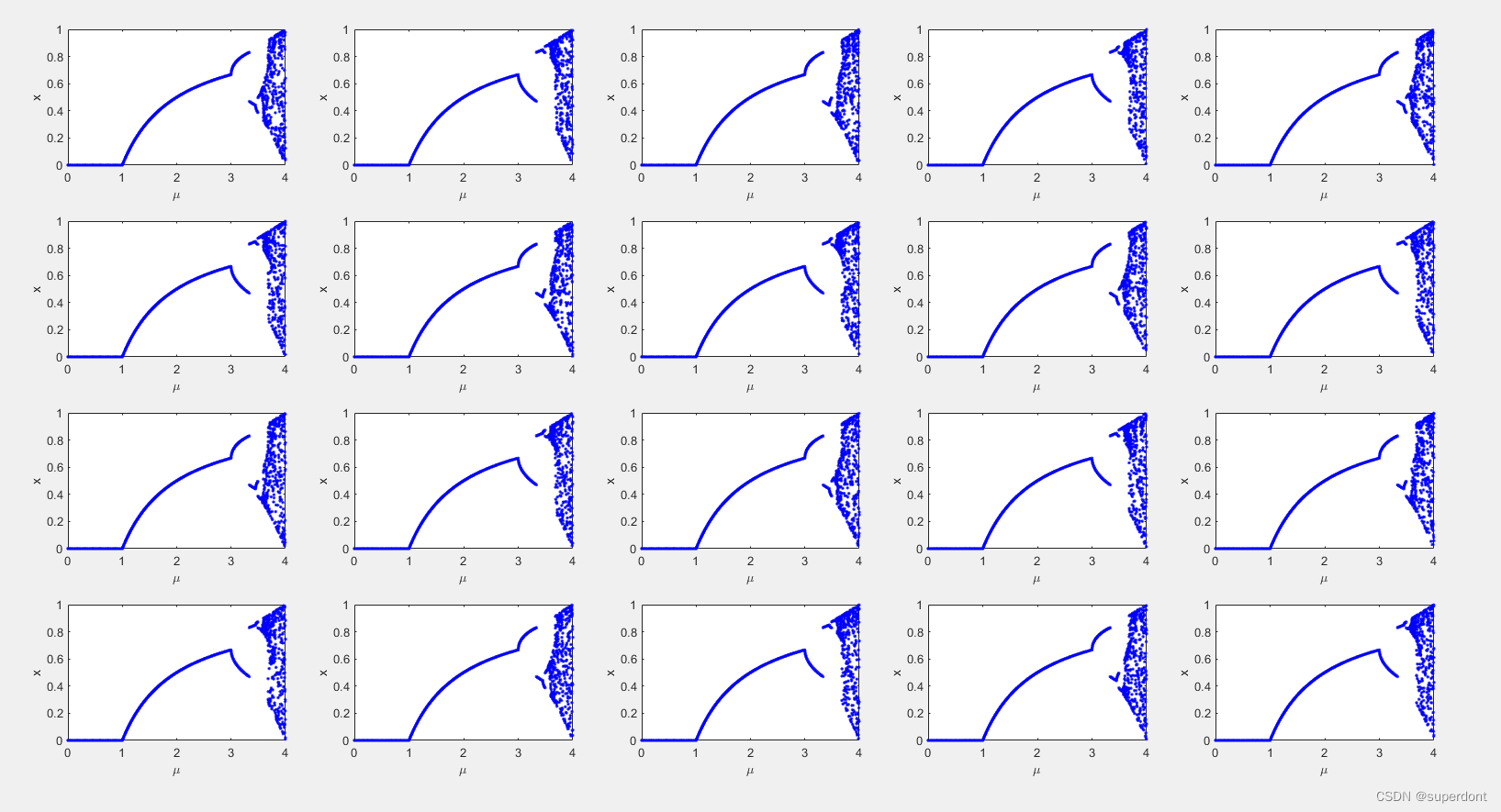

那到底在哪呢，我们分别绘制了最后20个序列的分叉图如下。

很显然，把他们叠加起来，就是分叉图了。

logistic映射的分叉图代码如下：

% Logistic映射的分岔图
clear
clc
mu = 0:0.001:4;                   %控制参数的取值范围与步长
x = 0.1*ones(1,length(mu));       %自变量的初始值
N1 = 1000;                        %先迭代N1次，充分迭代，排除初始值的干扰
N2 = 20;
