Allegro PCB布局结构件精准定位与捕捉功能详细讲解

本文介绍了如何使用Allegro软件在PCB布局阶段导入DXF文件,通过镜像、捕捉和移动命令,确保PCB封装按照结构提供的接口位置精确放置。步骤包括调整层显示、捕捉焊盘和结构圆点,实现器件与结构位置的精准重叠。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

  在我们用Allegro进行PCB布局阶段需要导入结构给到的DXF文件,根据结构给到的接口位置把PCB封装精准放置于结构给到的具体位置上。

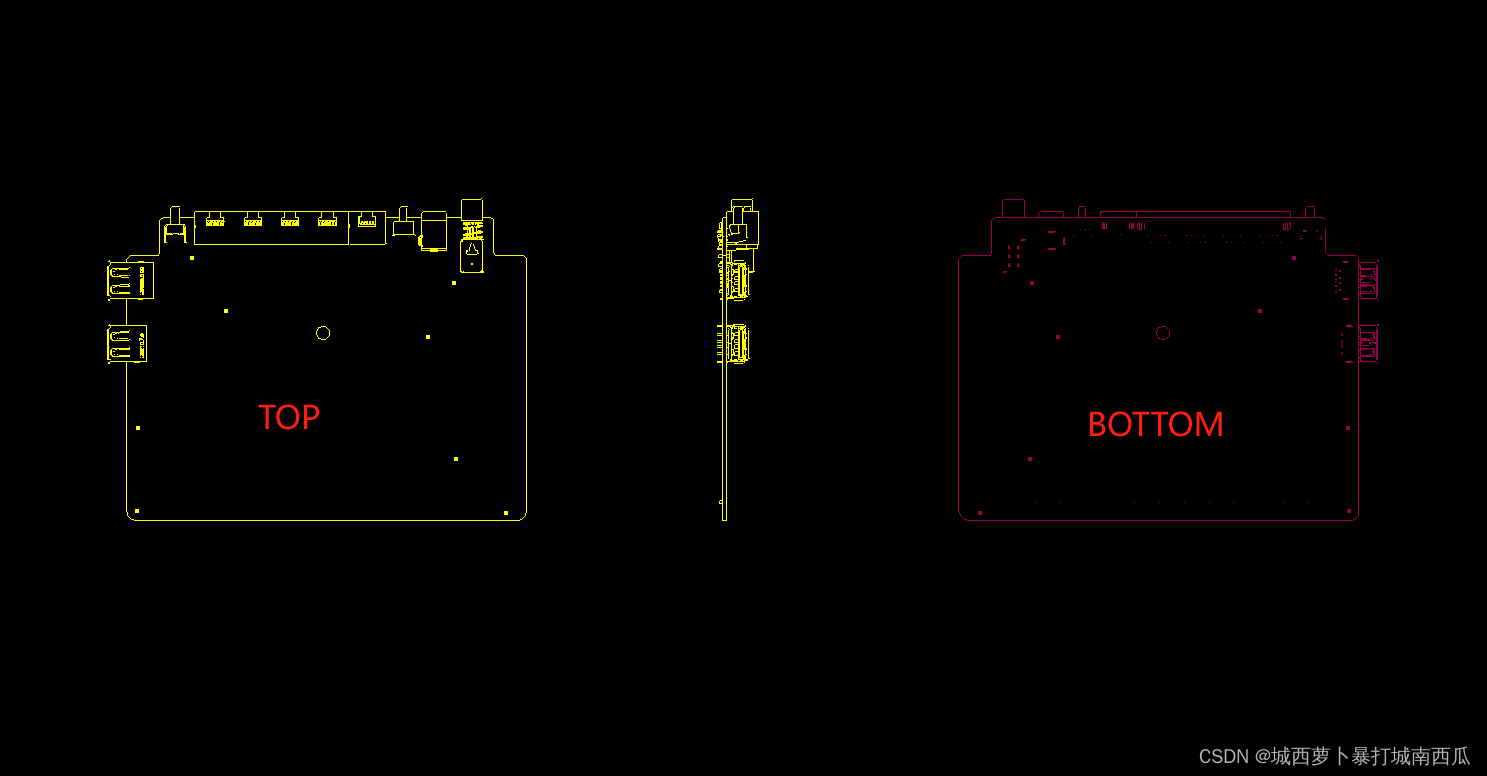

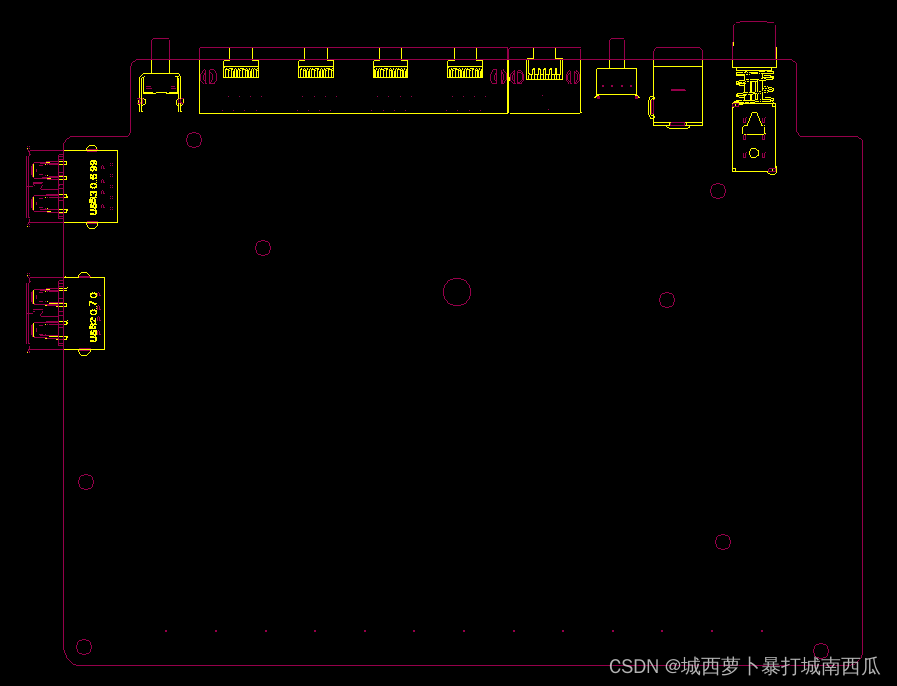

1.首先需要把BOTTOM翻个面镜像过来与TOP层显示重叠在一起看。

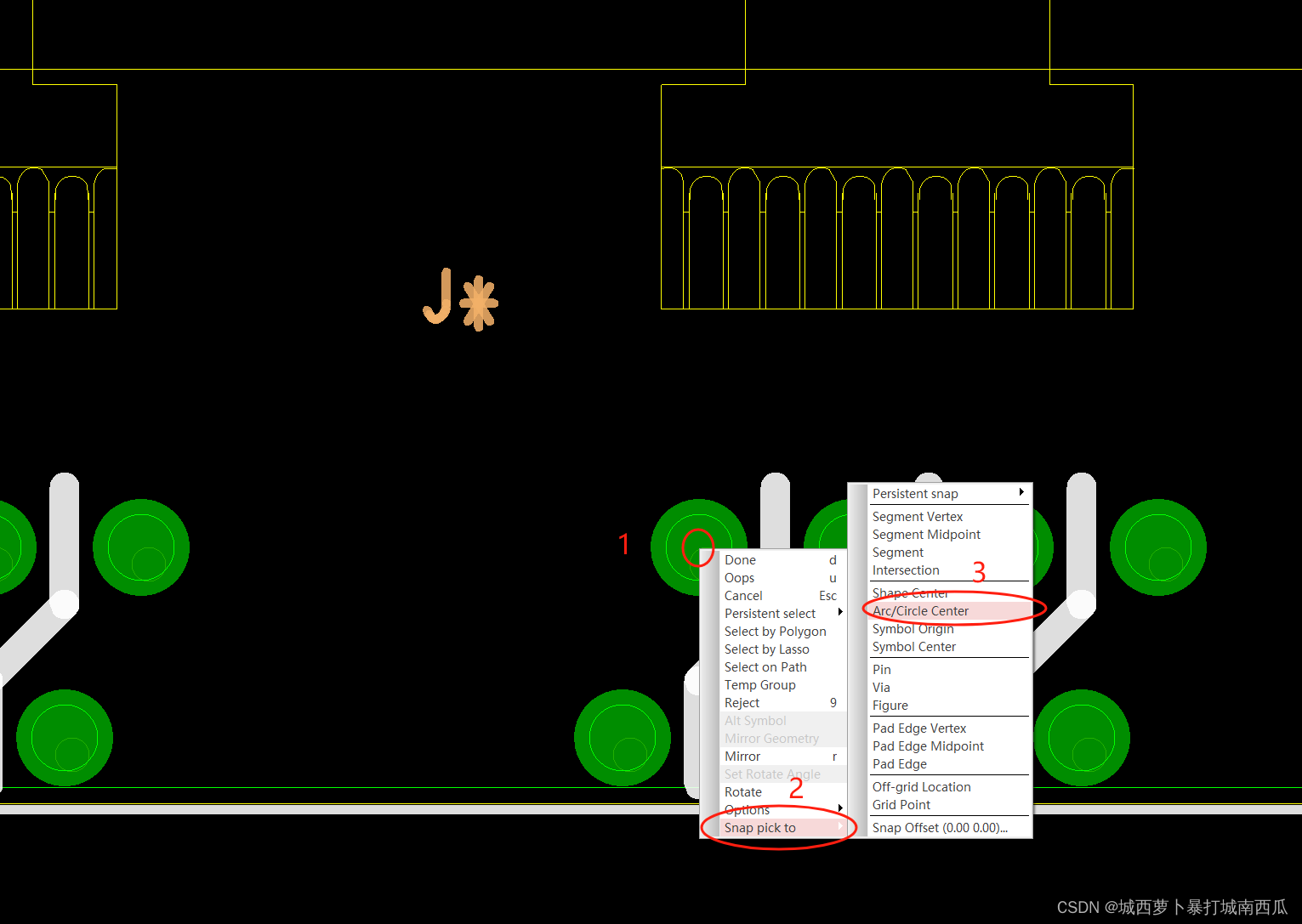

2.①点击移动命令--》②选择User Pick--》③Find那里选择全部--》④光标放在可以捕捉到的地方上(可以是端点,可以是中点,可以是圆心)--》⑤右键后捕捉。

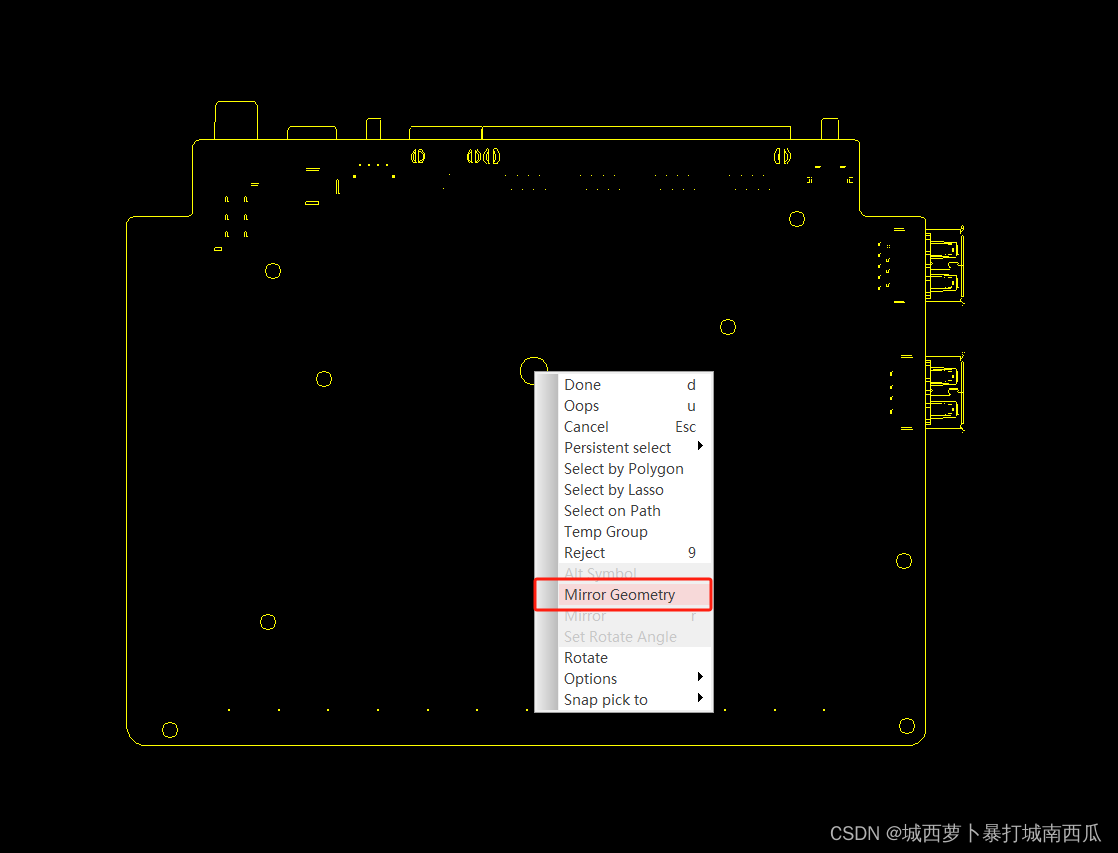

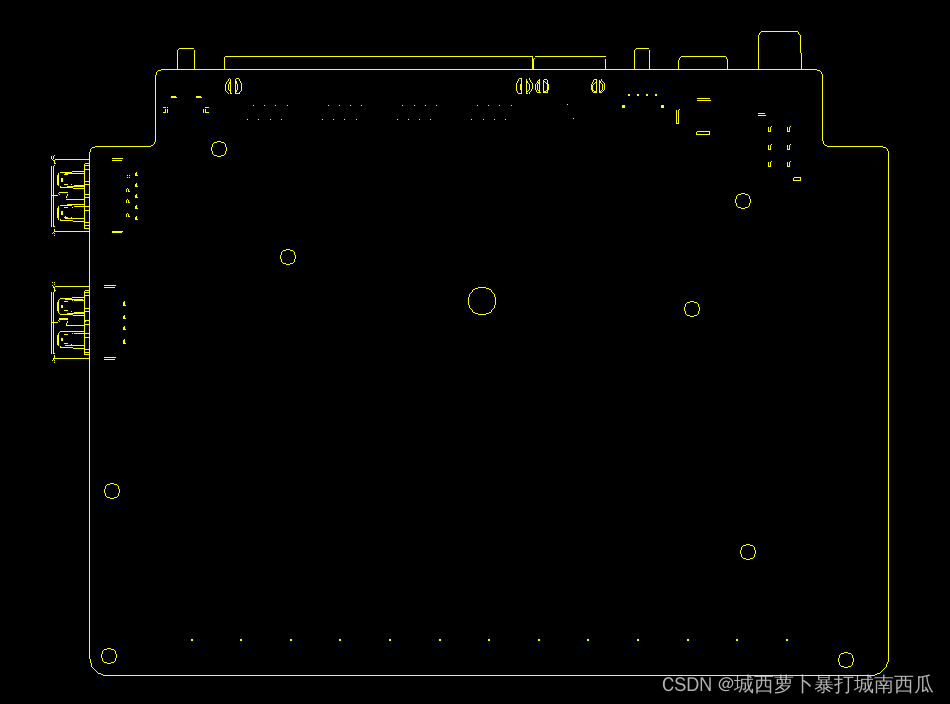

3.捕捉选中成功后右键--》Mirror Geometry镜像过来。

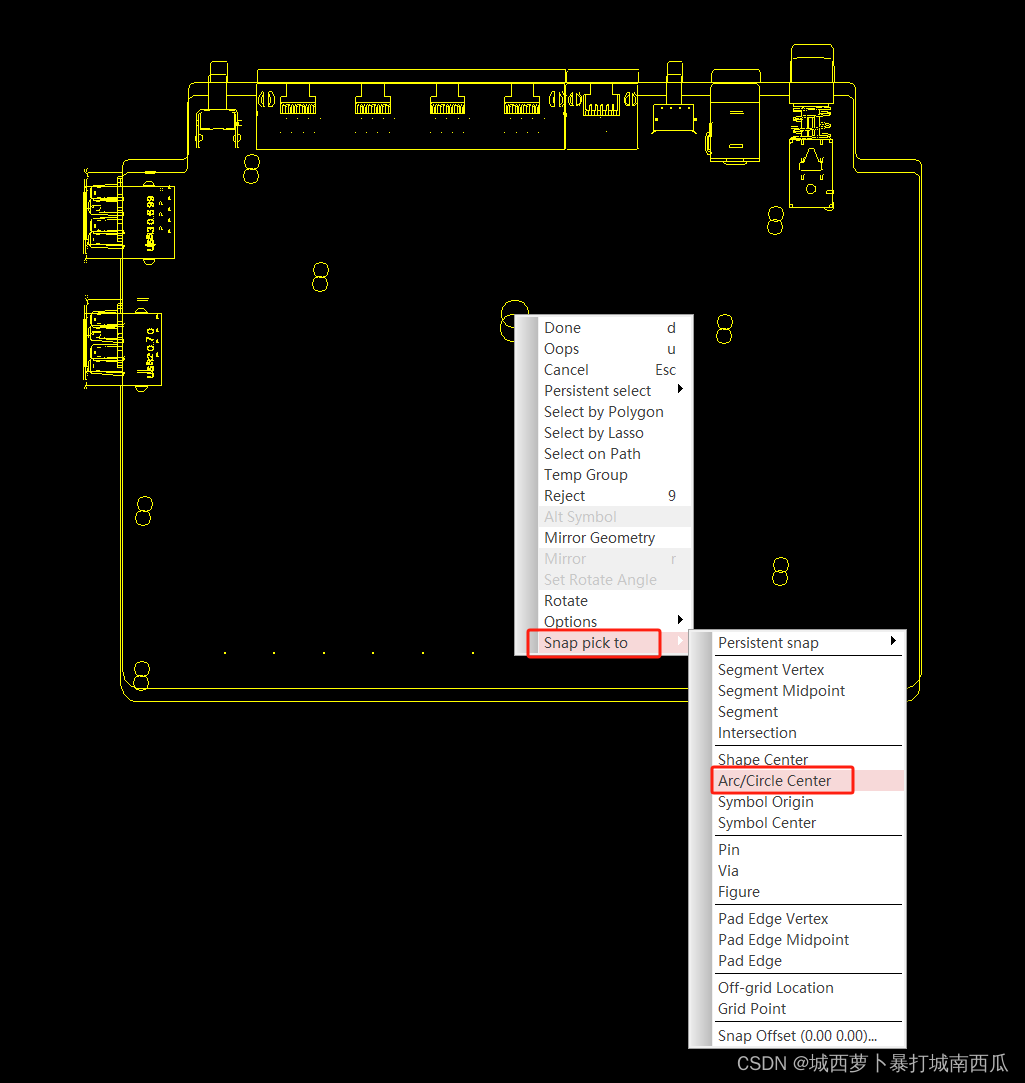

4.然后捕捉到TOP中心圆的圆点让BOTTOM与TOP层重叠在一起显示。

5.下面是PCB封装器件如何精准定位到结构位置上:

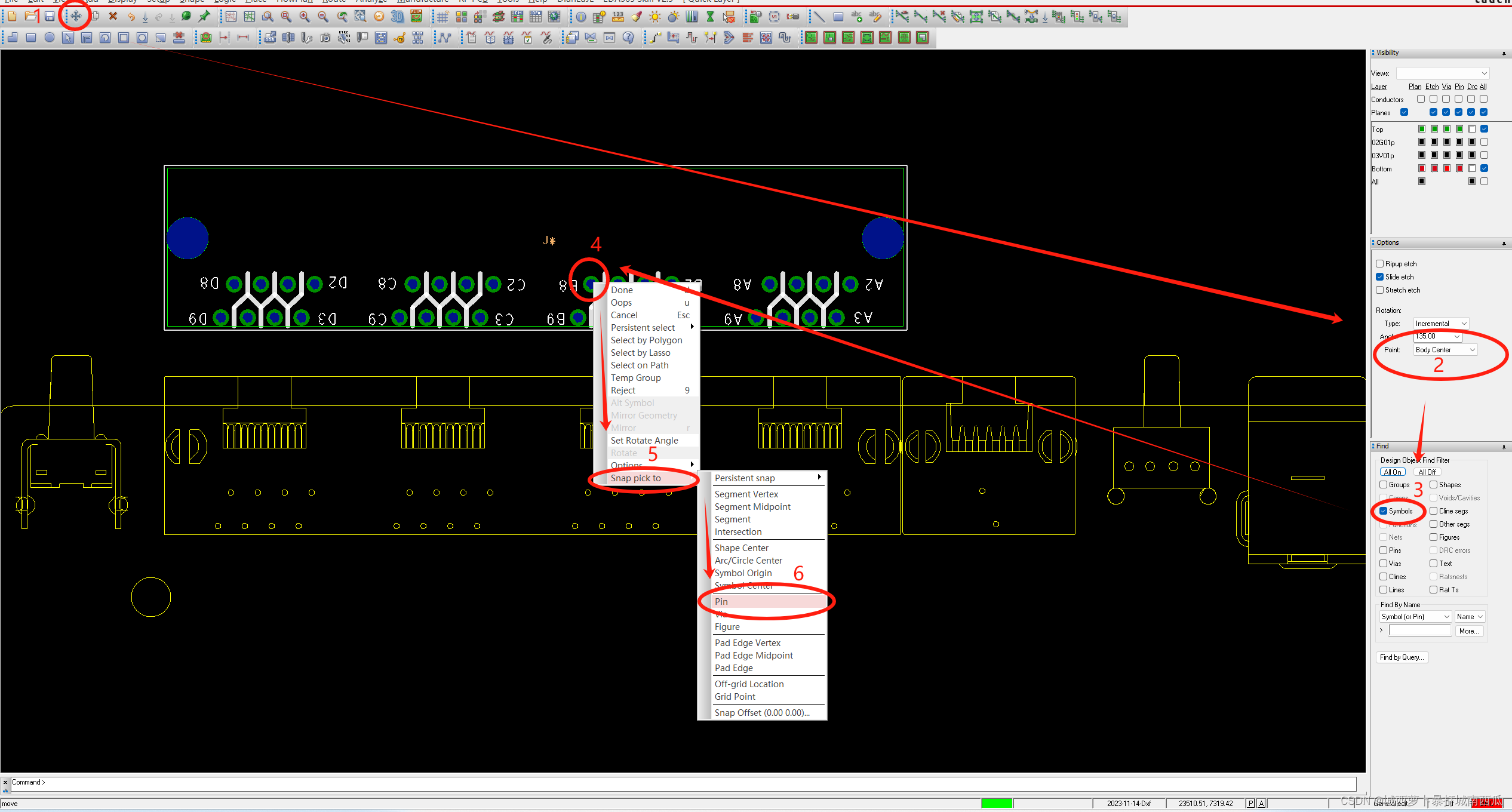

6.移动状态下捕捉到器件的其中一个焊盘上。

7.捕捉到结构位置需要定位的圆点上。

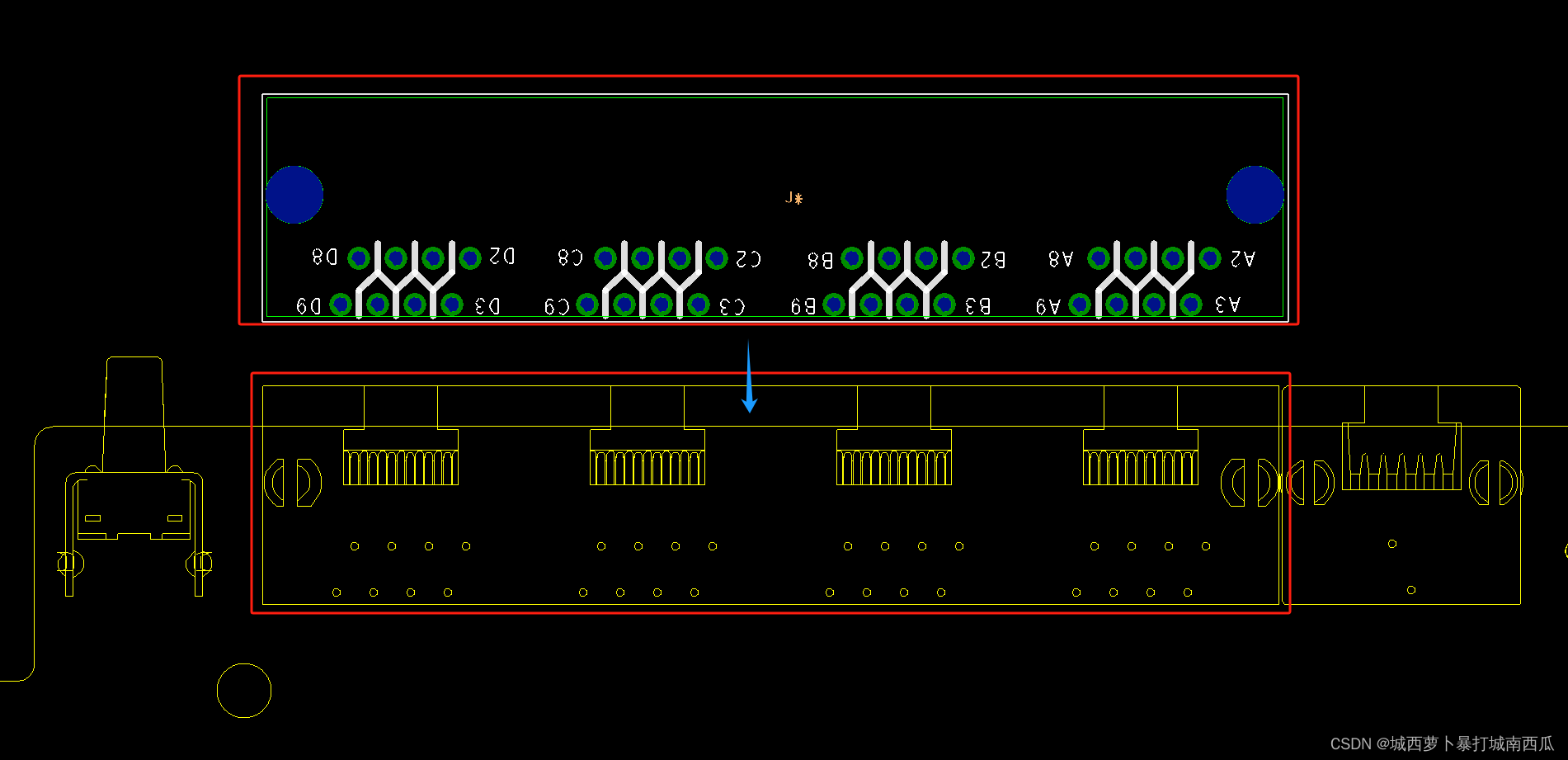

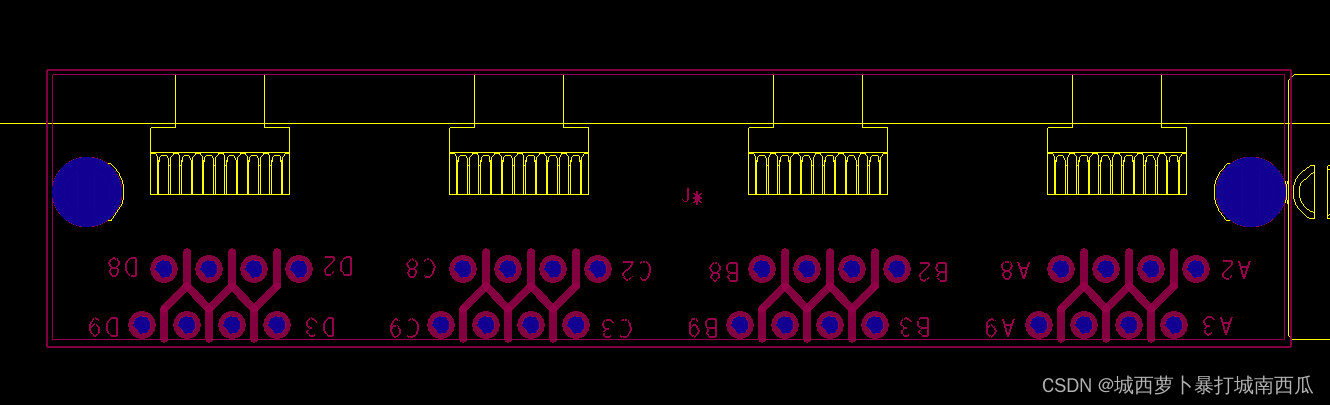

8.这样器件就与结构位置精准完美重叠在一起啦。
