工业级RK3568工控机技术解析：多网融合与接口扩展方案

在工业自动化领域，工控机的性能、接口扩展能力和环境适应性直接影响控制系统的可靠性。本文将以瑞芯微RK3568处理器为核心，解析一款工业级工控机的技术实现方案，探讨其在复杂工业场景中的应用适配性。

一、硬件平台技术架构

1.1 处理器特性
该工控机搭载瑞芯微RK3568处理器，采用四核64位Cortex-A55架构，主频最高2.0GHz，集成G610图形处理单元。通过16nm制程工艺平衡功耗与性能，支持动态电压调节技术，在典型工业负载下功耗控制在8W以内。

1.2 内存与存储
配置8GB LPDDR4X内存（带宽32.8GB/s），提供充足的并发任务处理能力。存储系统采用64GB eMMC 5.1闪存，支持AES-256硬件加密，预留M.2接口可扩展NVMe固态硬盘。

二、接口与扩展能力

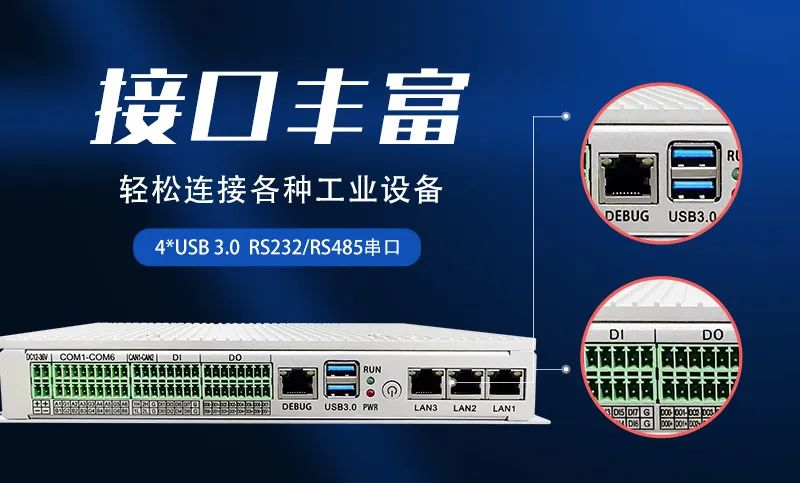

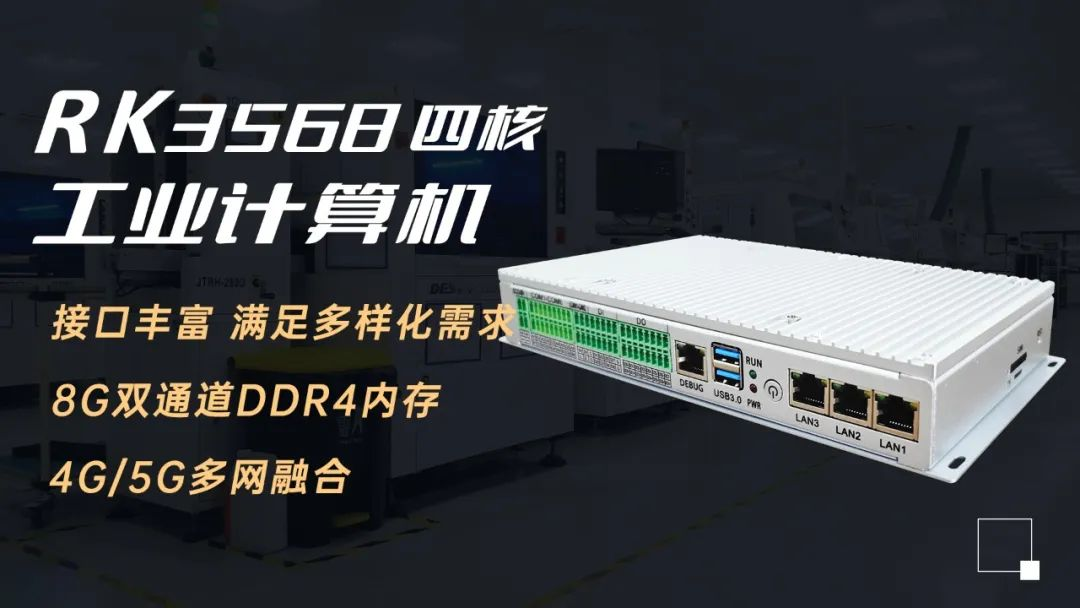

2.1 工业通信接口

• 提供6路RS485接口（支持MODbus RTU协议）
• 配置2路CAN 2.0B总线接口（支持1Mbps通信速率）
• 集成8路数字输入/8路数字输出通道（支持24V工业电平）

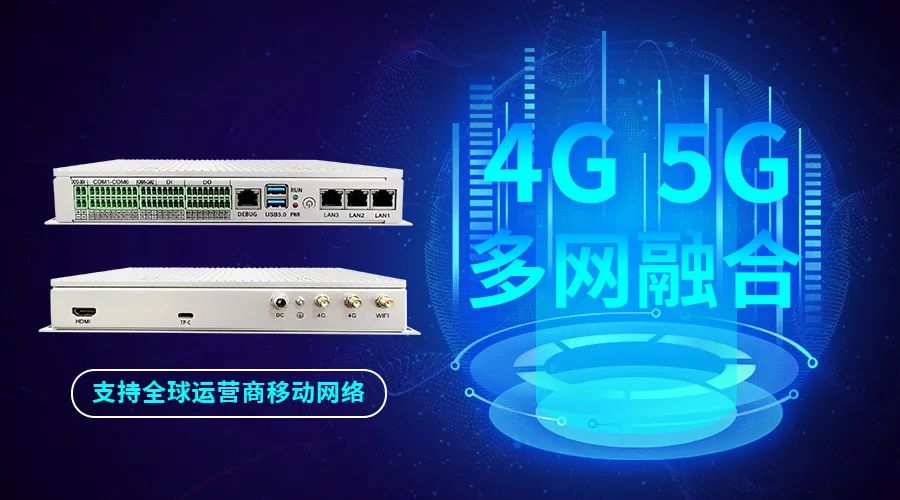

2.2 网络通信配置

• 内置3个千兆以太网口（支持链路聚合与VLAN划分）
• 支持4G/5G全网通模块扩展（通过M.2 B-Key接口）
• 集成eSIM功能，支持远程配置APN与运营商切换

2.3 扩展能力

• 提供Mini PCIe扩展槽（支持mSATA/WiFi6模块）
• 配置USB3.0/USB2.0混合接口（支持工业相机等外设）
• 支持GPIO扩展接头（兼容树莓派40Pin接口标准）

三、可靠性设计

3.1 电源防护

• 支持DC 12~36V宽压输入
• 集成多级保护电路
• 输入反接保护
• 过压保护（>40V触发）
• 过流保护（限流3A）
• 短路保护（响应时间<1μs）

3.2 电磁兼容

• 通过IEC 61000-4-2/4/5电磁抗扰度测试
• 符合GB/T 17626.5浪涌抗扰度标准
• 采用金属屏蔽罩+导电泡棉的分层屏蔽设计

3.3 环境耐受

• 工作温度范围：-20℃~70℃（带主动散热）
• 振动耐受：符合IEC 60068-2-6标准（5-500Hz，5Grms）
• 湿度适应：5%~95% RH（无冷凝）

四、典型应用场景

4.1 工业物联网网关
支持Modbus/MQTT协议转换，实现PLC设备云端接入。通过边缘计算节点预处理传感器数据，降低云端传输负载。

4.2 智能装备控制
驱动六轴工业机器人控制系统，利用GPU加速运动轨迹规划算法。通过CANopen协议实现伺服驱动器同步控制。

4.3 数字电力监控
部署在配电房监测单元中，同步采集三相电压/电流信号。利用NPU执行谐波分析算法，实现电能质量实时评估。

五、系统部署优势

• 紧凑结构设计（240mm×129.1mm×37.5mm），支持导轨/壁挂安装
• 支持双系统启动（Ubuntu Core/Buildroot），提供容器化部署方案
• 通过FCC Class B/CE认证，符合国际电磁辐射标准

该方案通过模块化设计实现功能扩展，开发者可根据具体需求选择通信模块、存储配置等组件，构建定制化工业控制平台。系统提供完整的SDK开发工具链，支持Python/C++多语言开发，适配ROS2机器人操作系统。
