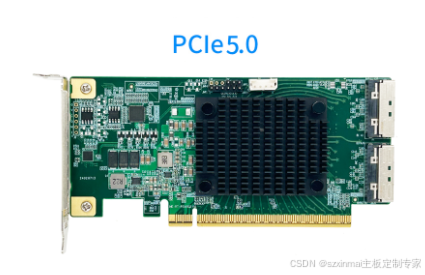

【AI服务器】全国产PCIe5.0 Retimer 卡应用案例

最新推荐文章于 2025-02-12 15:01:10 发布

深圳信迈主板定制专家

最新推荐文章于 2025-02-12 15:01:10 发布

阅读量1.5k

点赞数 14

分类专栏： PCIE Switch AI服务器文章标签：人工智能网络

本文链接：https://blog.csdn.net/szxinmai/article/details/143707732

版权

PCIE Switch 同时被 2 个专栏收录

20 篇文章

订阅专栏

AI服务器

10 篇文章

订阅专栏

随着计算机技术的飞速发展，高速互联技术也在不断演进。PCI Express（PCIe）作为当前最为流行的I/O总线标准之一，每一次的迭代都伴随着数据传输速率的大幅提升。PCIe 5.0将单通道的传输速率提高到了32 GT/s，相比于上一代的16 GT/s翻了一番。然而，随着数据速率的增加，信号完整性问题变得越来越突出，特别是在长距离传输或者复杂环境中，信号衰减和失真会严重影响系统的可靠性和性能。这时，Retimer就成为了确保信号质量的关键组件之一。

Retimer的作用

Retimer是一种信号再生装置，它的主要功能是在信号传输过程中对信号进行检测、处理，并且重新生成，从而确保信号在经过长距离传输后依然保持良好的质量。

在PCIe 5.0中，Retimer的应用至关重要，尤其是在以下几种情况下：

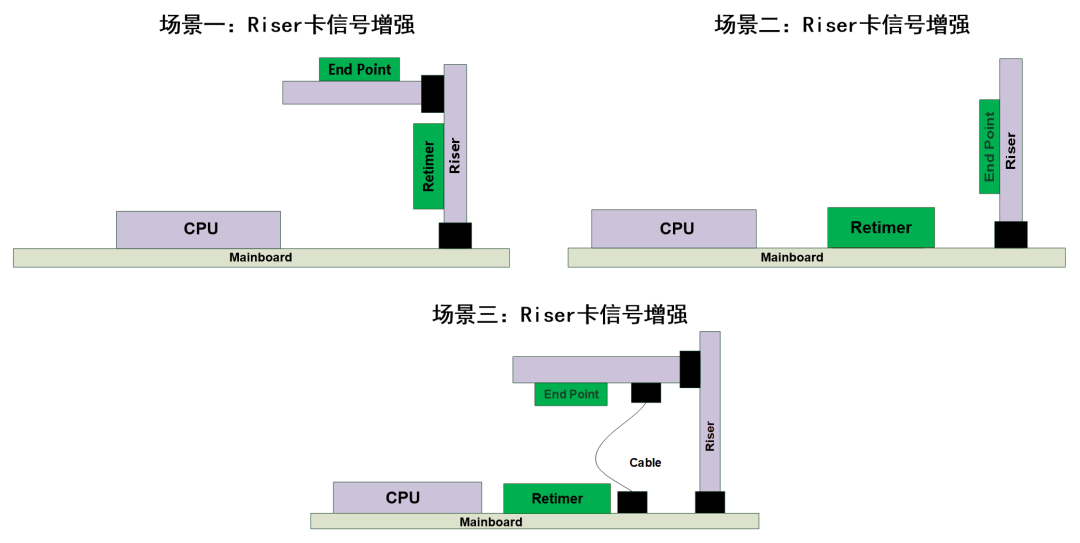

长距离传输：当信号需要跨越较长的距离时，信号的衰减会导致接收端无法正确解码。Retimer能够在中途捕获信号，对其进行整形和再生，然后再发送出去，这样就能保证信号在远端依然清晰可辨。

多链路系统：在多链路或复杂的互联系统中，信号可能会经历多次反射和干扰，导致信号质量下降。Retimer可以帮助恢复信号的质量，确保数据在各个节点之间的准确传输。

混合介质环境：当信号需要通过不同类型的介质（例如铜缆和光纤）传输时，Retimer可以作为不同介质间的桥梁，确保信号在转换过程中不失真。

Retimer的工作原理

Retimer的基本工作流程包括以下几个步骤：

信号检测：Retimer会对接收到的信号进行检测，评估信号的质量和完整性。

信号处理：Retimer会对信号进行处理，包括去除噪声、补偿信号失真等操作，确保信号的清晰度。

信号再生：Retimer会根据需要重新生成信号，然后将其发送到下一个节点。

透明传输：Retimer的操作在整个过程中，对于用户来说是透明的，不会影响数据的完整性和一致性。

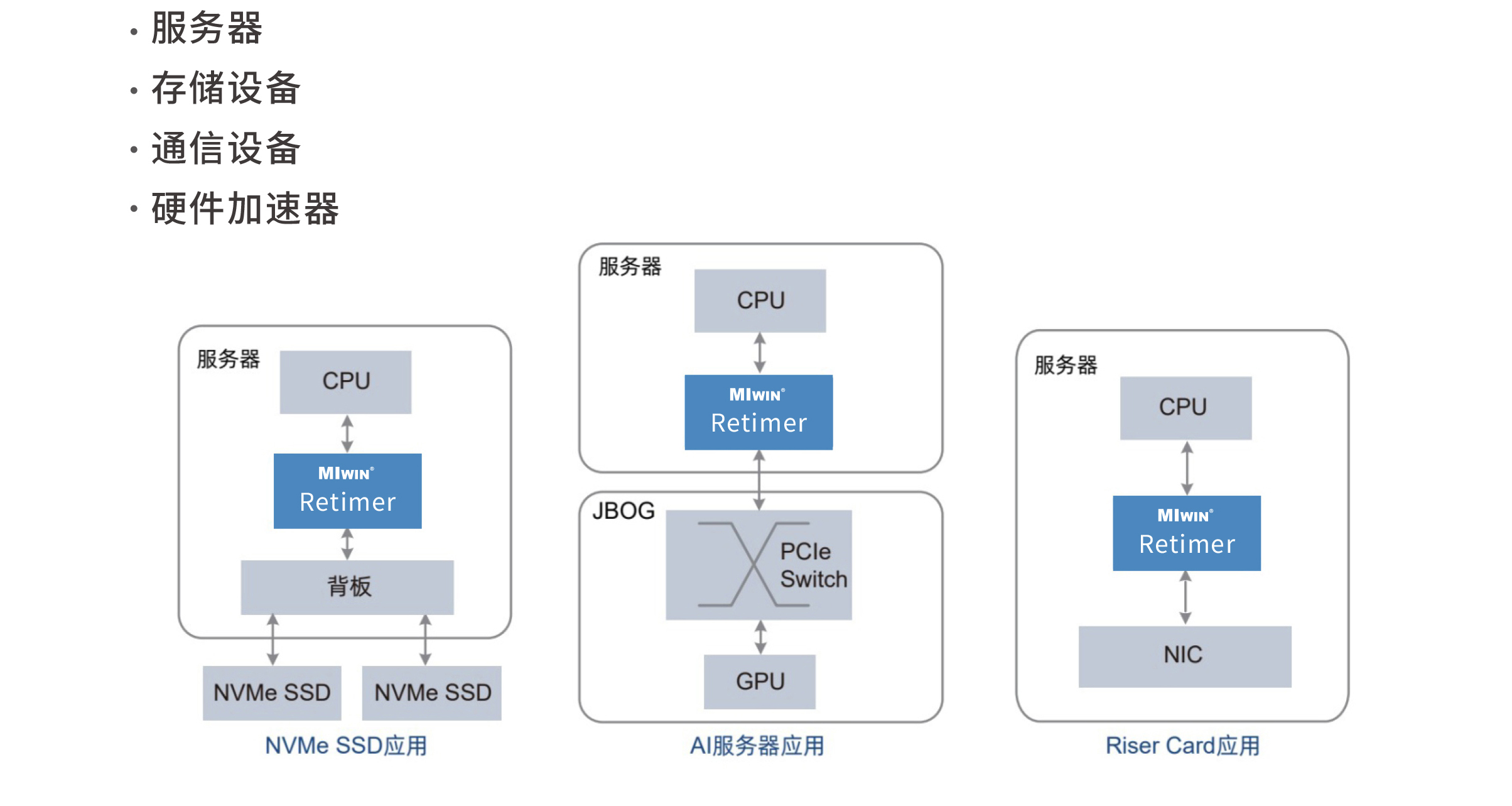

Retimer的应用案例

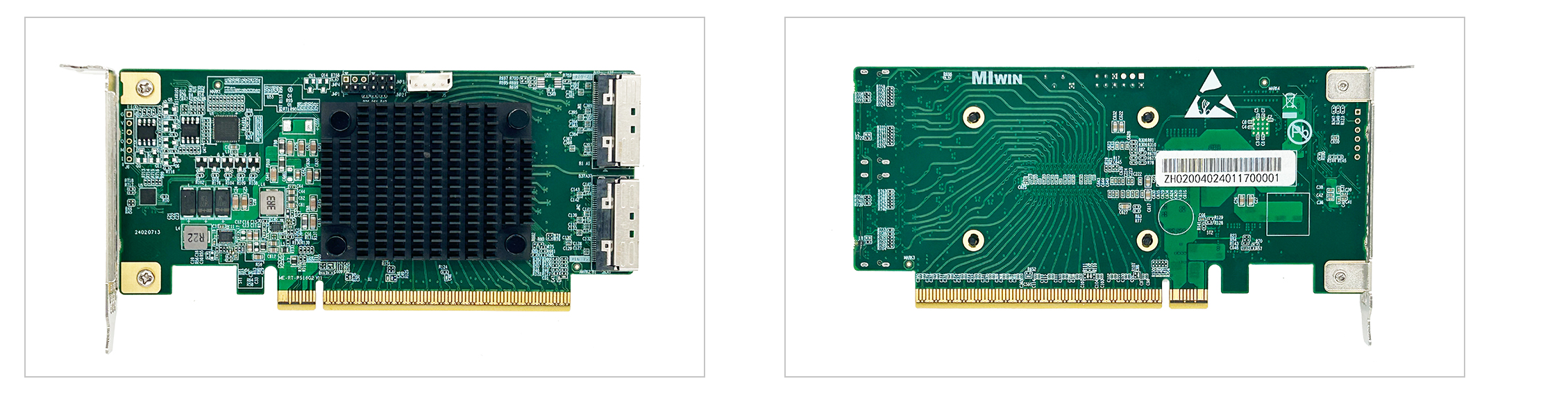

案例1：服务器AIC卡

服务器的AIC卡中，Retimer技术的应用至关重要。AIC卡作为扩展卡，通常负责处理额外的计算任务，如AI加速等。由于其需要与服务器主板进行高速数据交换，因此信号质量和传输效率直接影响到整个系统的性能。Retimer能够在高速信号链路中重新定时信号，消除信号反射和噪声的影响，从而确保数据在传输过程中的完整性和一致性。特别是在需要长距离传输的场合下，Retimer的作用更为明显，它能够显著降低误码率，提高系统可靠性。

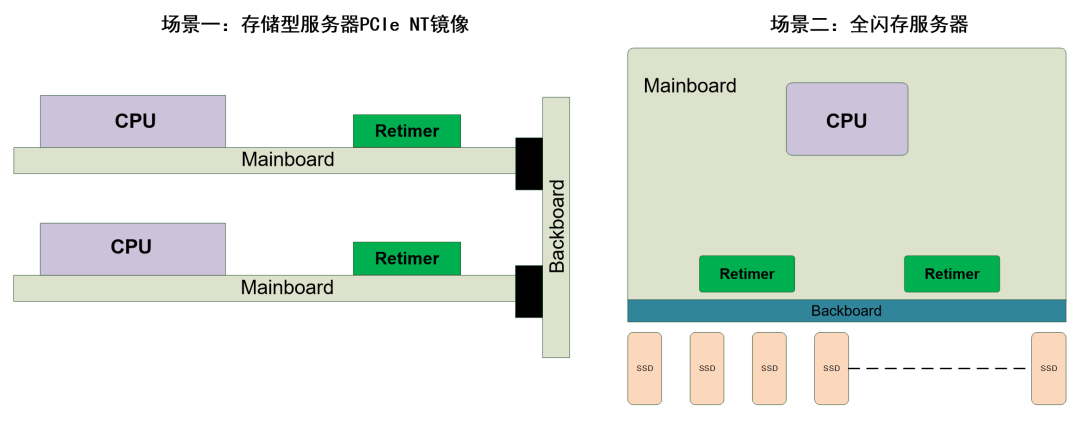

案例2：高性能服务器主板

在高性能服务器主板的设计中，Retimer同样发挥着重要作用。随着服务器核心数量的增加及带宽需求的增长，主板上的信号走线变得越来越复杂，这给信号传输带来了巨大压力。通过集成Retimer芯片，主板可以在信号传输路径的关键节点上进行信号再生，补偿信号损失，维持信号强度，这对于保障服务器内部各组件之间高效协同工作至关重要。

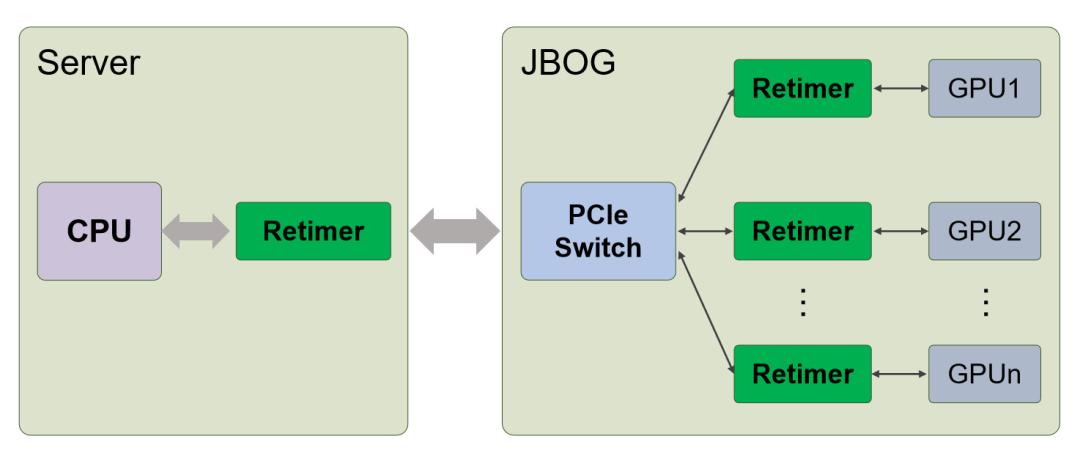

案例3：GPU服务器

GPU服务器作为高性能计算的重要组成部分，其对信号完整性的要求尤其苛刻。GPU服务器通常配置有多块高性能显卡，以支持复杂的图形渲染、机器学习等计算密集型任务。在此类应用环境中，Retimer不仅可以使GPU与CPU之间的高速数据传输更加稳定，还能有效延长GPU服务器的有效工作距离，使其在大规模分布式计算集群中发挥更大效能。
