DB9接口定义和接线

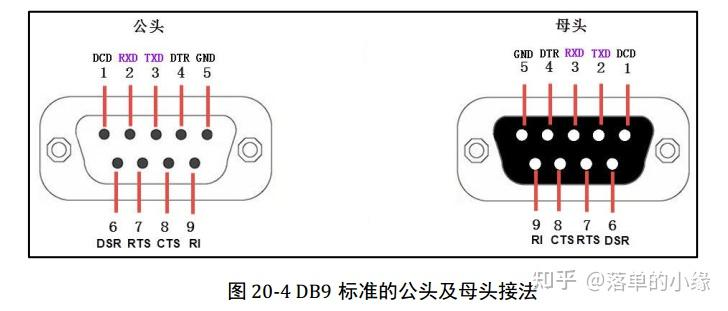

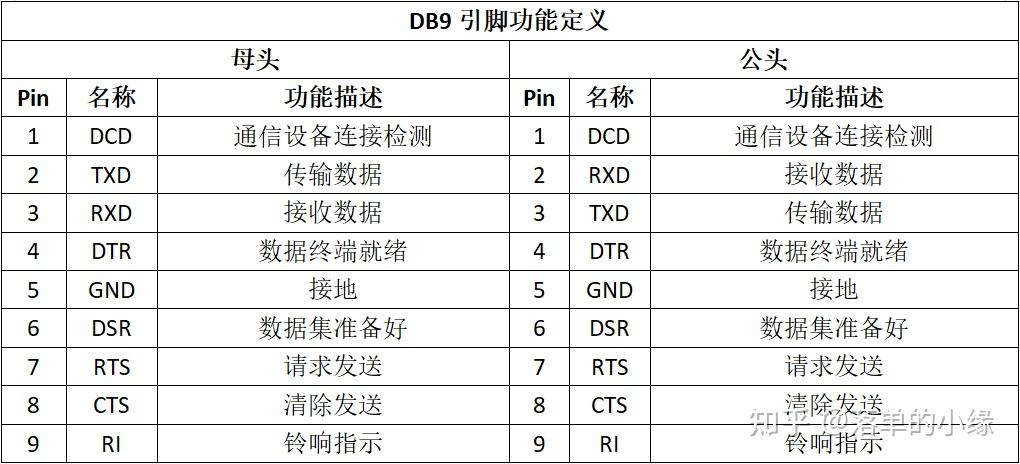

1.标准

引自硬件篇—元器件之RS232接口（DB9）

2.案例

嵌入式体调试中，常用到DB9接口，然后各种接线。往往线路经过复杂的接口转化之后，会把TX/RX接线搞混。这也是常常造成通路不同的一个原因。这里面我们梳理一下DB9的接线。

首先，要明确一点，如单片机要通过串口和计算机双向通信，那他们的TX引脚和RX引脚一定要是对接的。

1.信号方向：单片机->计算机。对单片机来说，往外发出信号的线我们叫发端，TX。对计算机来说，收信号的线，我们叫收端，RX.
2.信号方向：计算机->单片机。对计算机来说，往外发出信号的线我们叫发端，TX。对单片机来说，收信号的线，我们叫收端，RX.

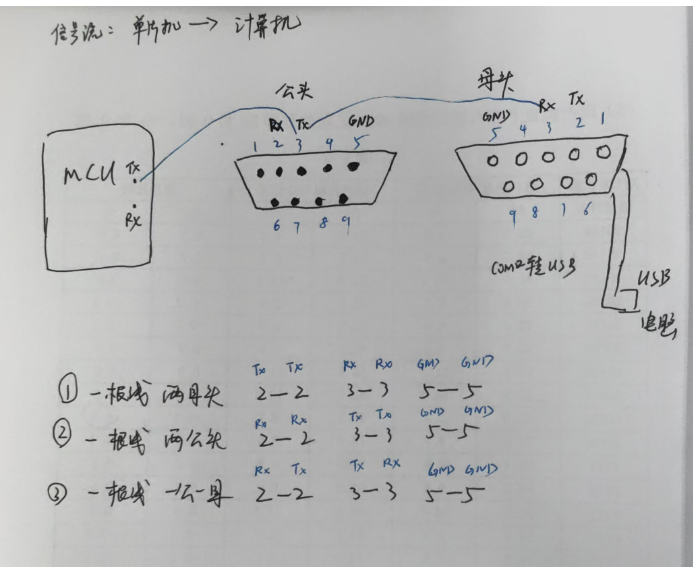

再看具体连线，如果单片机和外对接的是一个DB9的公头。那么，计算机这边可以使用一个DB9的母头和单片机对接。在单片机和DB9的公头连线时，单片机的芯片的TX输出引脚最终要接到DB9公头的TX引脚上。然后DB9的公头和DB9的母头对接时，DB9公头的TX引脚会对接到DB9的母头的RX引脚上。

DB9的公头和母头对接时，会完成TX接RX,RX接TX, 所以在单片机那侧，要把MCU的TX引脚最终接到DB9的TX引脚上。这一点非常重要。

另外，对于同一根，假如有两个DB9口，一个公头和一个母头，其内部连线，DB9公头的TX线是和DB9母头的哪个引脚是相通的，即是同一根线？

3. 问题：UART可以直接连接到电脑com口,而不经过电平转换吗？

请大家思考！

、、、、、、、、、、、、、、、、、、、、、、、、、

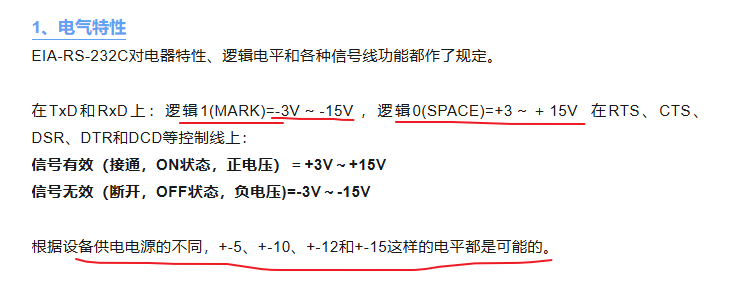

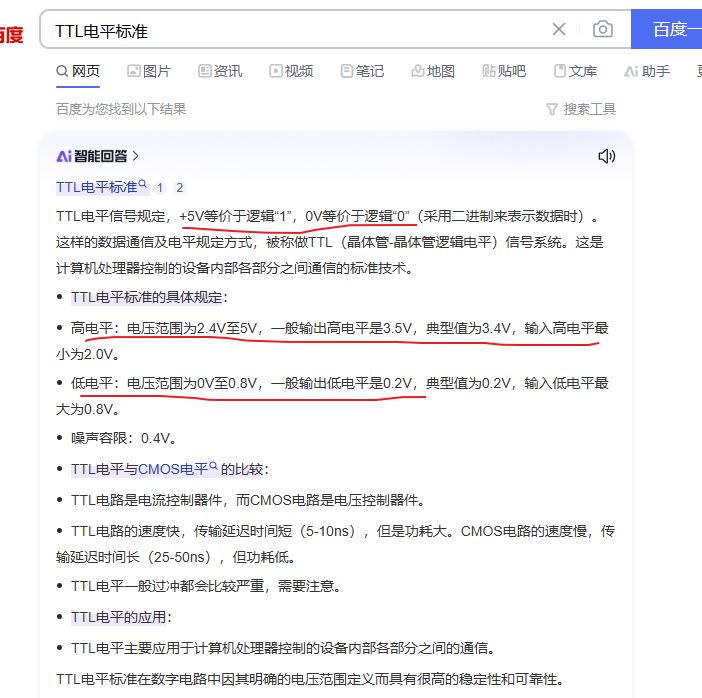

逻辑电平不同：电脑COM口是RS232电平，UART是TTL电平，电平标准不同，不能直接相连，需要电平转换芯片(MAX3232等)。
