1.4 场效应管





1.4 场效应管

1.4.1 场效应管简介

场效应管（FET，Field Effect Transistor）是一种利用输入回路的电场效应来控制输出回路电流的半导体器件。它主要通过半导体中的多数载流子（电子或空穴）来导电，因此也被称为单极型晶体管。相比于双极型晶体管，场效应管具有体积小、重量轻、寿命长等优点。此外，其输入回路的内阻可以高达10^7~10^9Ω，具有低噪声、良好的热稳定性、强抗辐射能力及低能耗特性，自20世纪60年代以来，场效应管已广泛应用于各种电子电路。

场效应管分为结型（JFET）和绝缘栅型（MOSFET）两种基本结构，本节将依次介绍这两种类型的工作原理、特性及主要参数。

1.4.2 结型场效应管（JFET）

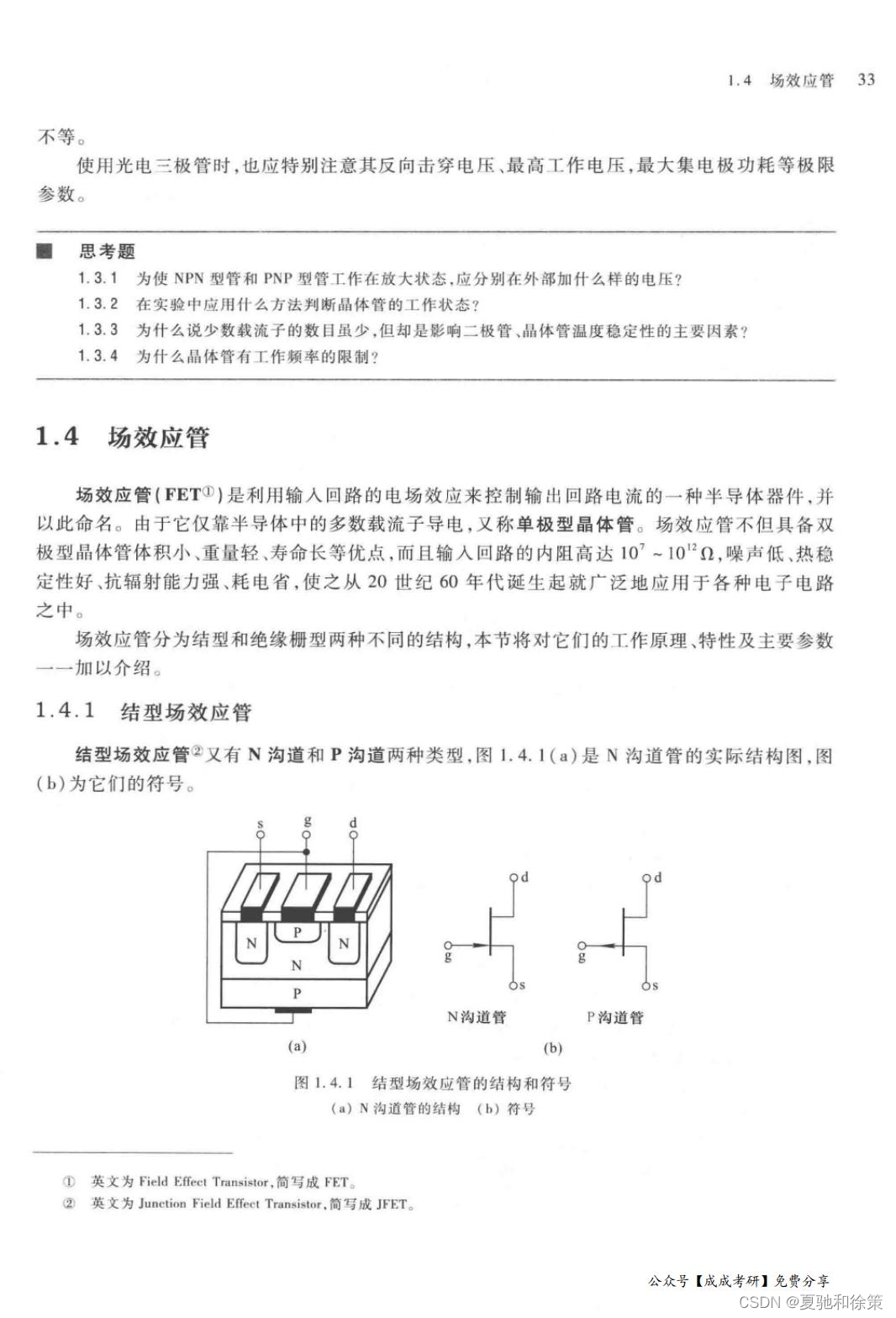

结型场效应管有N沟道和P沟道两种类型。图1.4.1展示了N沟道JFET的实际结构及其符号表示。在一个N型半导体上制作两个高掺杂的P区，并将它们连接起来形成栅极（G）。N型半导体的两端分别引出漏极（D）和源极（S）。P区与N区交界处形成的耗尽层以及漏极与源极之间的非耗尽层P区域共同构成导电沟道。

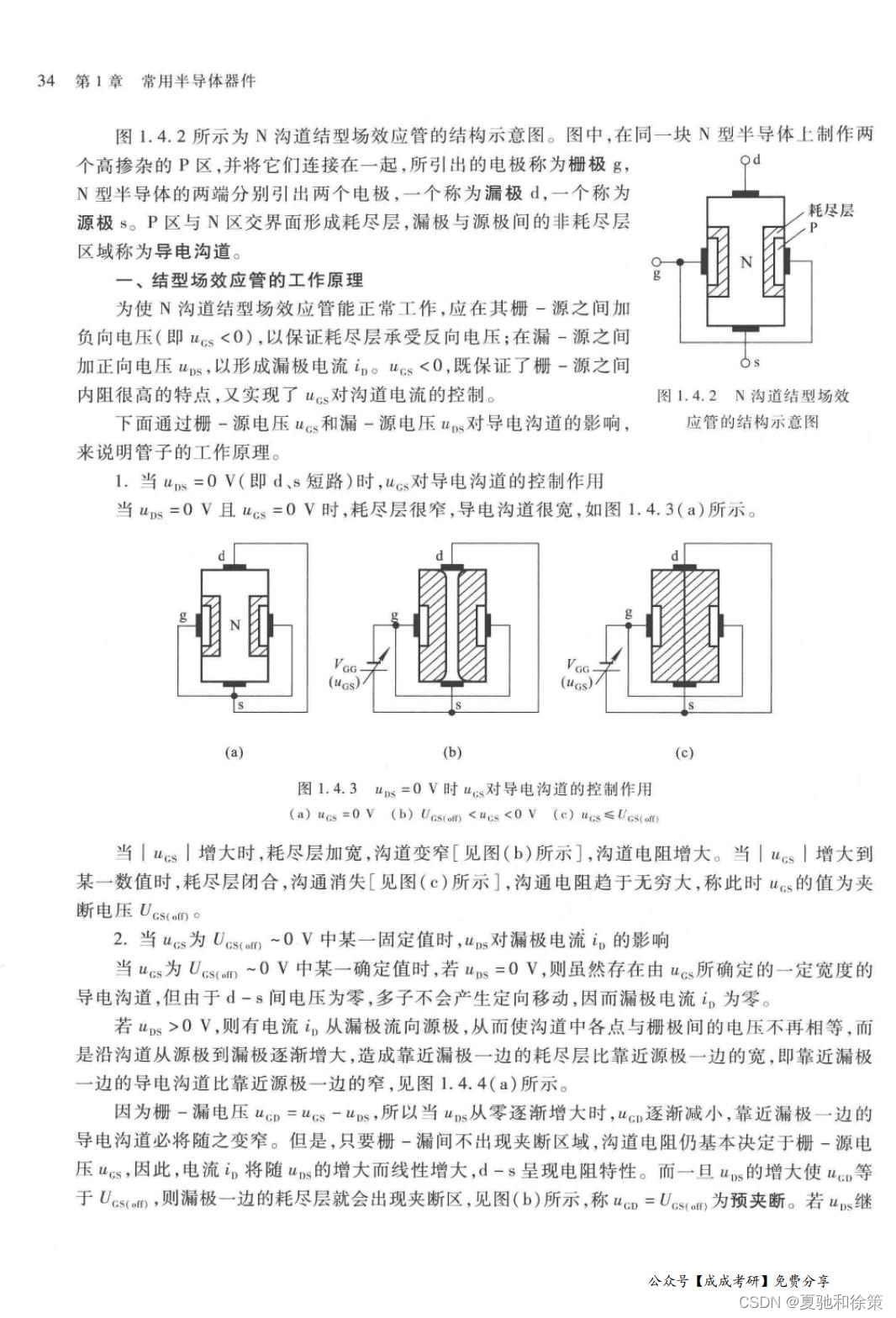

工作原理

为了使N沟道JFET正常工作，应在其栅-源之间加负向电压（即V_GS < 0），这样可以保证耗尽层承受反向电压；同时，在漏-源之间加正向电压（V_DS），以形成漏极电流I_D。当栅-源电压V_GS为0V时，耗尽层很窄，导电沟道宽度较大，如图1.4.3(a)所示。随着|V_GS|的增大，耗尽层逐渐加宽，沟道变窄，导致沟道电阻增大。当|V_GS|增大到一定数值时，耗尽层闭合，沟道消失，这时的V_GS值称为夹断电压V_p。

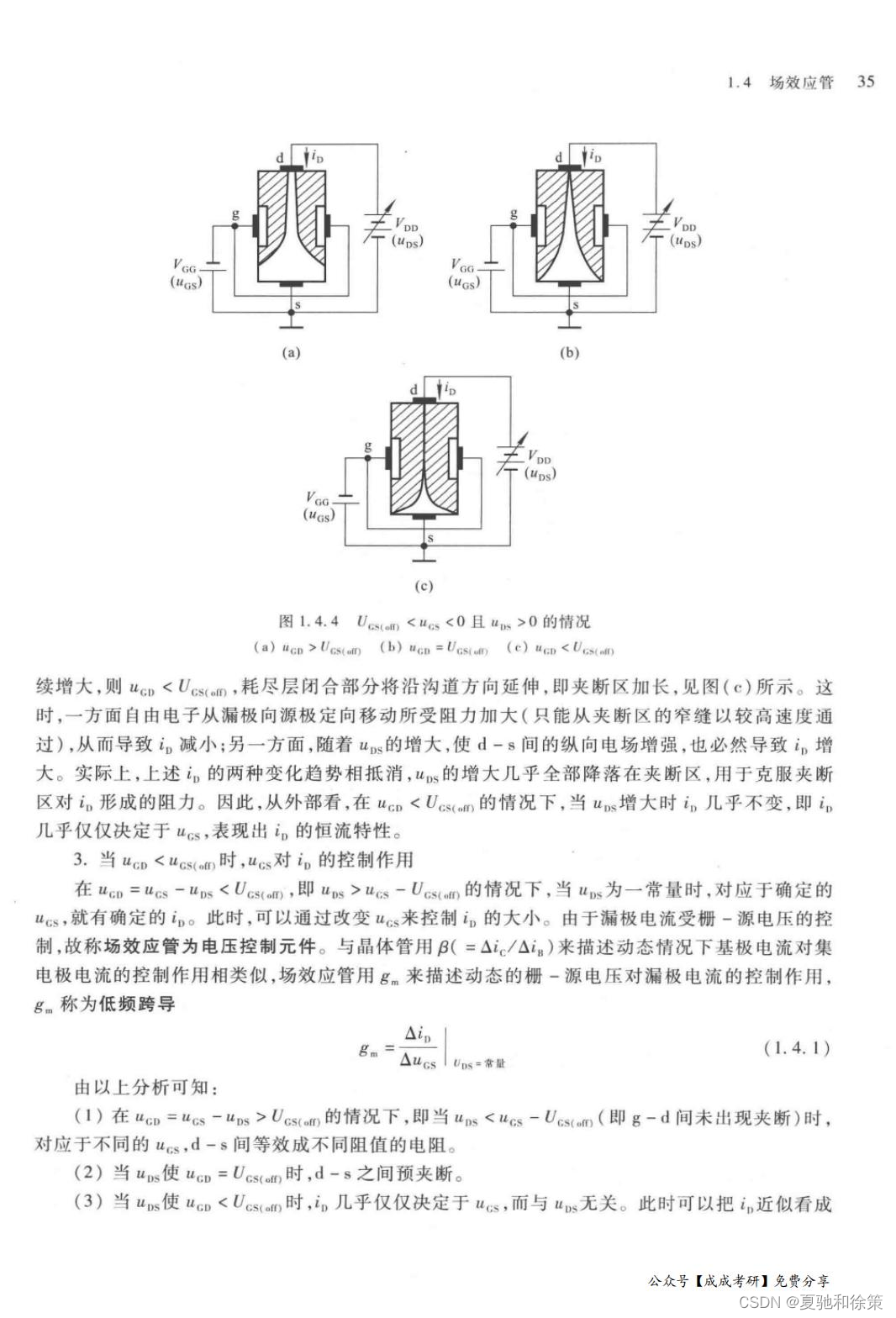

当V_DS固定在某一值时，V_GS对漏极电流I_D的控制作用体现在，当V_DS=0V，即使V_GS设置了导电沟道，由于源极与漏极间无电压差，电子不会产生定向移动，因此漏极电流I_D为零。当V_DS > 0V时，电流I_D从漏极向源极流动，导致沟道中各点与栅极间的电压不再相等，而是沿着沟道从源极到漏极逐渐增大，造成靠近漏极一边的耗尽层比靠近源极一边的宽，即导电沟道在漏极一侧变窄。这一变化如图1.4.4所示。

结型场效应管的特点包括高输入阻抗、低噪声和较强的耐辐射性，使其在低功耗、高频应用中非常有用。



1. 栅-源电压 𝑉𝐺𝑆VGS​ 对沟道控制的影响

JFET的核心工作机理是通过栅极（Gate）施加的电压 𝑉𝐺𝑆VGS​ 来控制沟道的导电性。具体地说：

• 当 𝑉𝐺𝑆=0𝑉VGS​=0V 时，耗尽层最窄，沟道最宽，因此导电性最好。
• 随着 𝑉𝐺𝑆VGS​ 变得更加负值，耗尽层逐渐增宽，导致沟道变窄，沟道电阻增大，从而降低导电性。

这个过程可以用耗尽层的宽度 𝑊W 来描述，其依赖于 𝑉𝐺𝑆VGS​ 的关系，大致可表示为：

这表明耗尽层的宽度是 𝑉𝐺𝑆VGS​ 的负平方根的函数。

2. 漏-源电压 𝑉𝐷𝑆VDS​ 对电流 𝐼𝐷ID​ 的影响

漏极电流 𝐼𝐷ID​ 是由 𝑉𝐷𝑆VDS​ 驱动的，其值取决于沟道的电阻和沟道的导电性。电流 𝐼𝐷ID​ 的表达式为：

其中 𝑅𝑐ℎ𝑎𝑛𝑛𝑒𝑙Rchannel​ 是沟道的电阻，它受 𝑉𝐺𝑆VGS​ 控制。当 𝑉𝐷𝑆VDS​ 足够小，使得 𝑉𝐷𝑆<𝑉𝐺𝑆−𝑉𝑃VDS​<VGS​−VP​ 时，电流 𝐼𝐷ID​ 与 𝑉𝐷𝑆VDS​ 成线性关系，这是因为整个沟道的耗尽层未完全闭合。

3. 饱和区和线性区

• 线性区（Ohmic区）：当 𝑉𝐷𝑆VDS​ 较小（低于某个阈值）时，𝐼𝐷ID​ 与 𝑉𝐷𝑆VDS​ 呈线性关系，即 𝐼𝐷∝𝑉𝐷𝑆ID​∝VDS​。
• 饱和区：当 𝑉𝐷𝑆VDS​ 增大到 𝑉𝐺𝑆−𝑉𝑃VGS​−VP​ 之上时，耗尽层在沟道靠近漏极的一侧闭合，形成夹断，电流 𝐼𝐷ID​ 达到饱和。饱和电流 𝐼𝐷,𝑠𝑎𝑡ID,sat​ 可以表示为：

其中 𝜇𝑛μn​ 是电子的迁移率，𝐶𝑜𝑥Cox​ 是栅氧层的电容，𝑊W 和 𝐿L 分别是沟道的宽度和长度，𝑉𝑡Vt​ 是阈值电压。

4. 夹断电压 𝑉𝑃VP​

夹断电压 𝑉𝑃VP​ 是一个关键的参数，它定义了 𝑉𝐺𝑆VGS​ 在使整个沟道耗尽（即完全闭合）时的值。当 𝑉𝐺𝑆VGS​ 达到 𝑉𝑃VP​ 时，沟道闭合，导电性消失，𝐼𝐷ID​ 趋向于零。



1. 栅-源电压 𝑉𝐺𝑆VGS​ 的影响

在JFET中，𝑉𝐺𝑆VGS​ 控制着耗尽层的宽度，进而影响沟道的导电性。这里的关键物理概念是耗尽层的宽度随 𝑉𝐺𝑆VGS​ 变得更负而增加。

• 𝑉𝐺𝑆=0VGS​=0 时：耗尽层最窄，提供最大的导电沟道。此时，沟道电阻最小，允许较大的电流 𝐼𝐷ID​ 流过。
• 当 𝑉𝐺𝑆VGS​ 变负但 ∣𝑉𝐺𝑆∣<∣𝑉𝑃∣∣VGS​∣<∣VP​∣ 时：耗尽层逐渐增宽，导致沟道变窄和电阻增大，漏极电流 𝐼𝐷ID​ 因此减少。此阶段称为调制区。
• 当 𝑉𝐺𝑆=𝑉𝑃VGS​=VP​ 时：耗尽层闭合沟道，电流 𝐼𝐷ID​ 降为零，此时 𝑉𝐺𝑆VGS​ 称为夹断电压。

2. 漏-源电压 𝑉𝐷𝑆VDS​ 的影响

𝑉𝐷𝑆VDS​ 的增加会影响漏极电流 𝐼𝐷ID​，并与 𝑉𝐺𝑆VGS​ 共同定义JFET的操作区域：

• 线性（或欧姆）区：当 𝑉𝐷𝑆VDS​ 很小（𝑉𝐷𝑆<𝑉𝐺𝑆−𝑉𝑃VDS​<VGS​−VP​）时，𝐼𝐷ID​ 与 𝑉𝐷𝑆VDS​ 成正比，表现为电阻特性。
• 饱和区：当 𝑉𝐷𝑆VDS​ 增大到 𝑉𝐺𝑆−𝑉𝑃VGS​−VP​ 以上时，沟道靠近漏极端闭合，形成夹断区，此时 𝐼𝐷ID​ 达到饱和并与 𝑉𝐷𝑆VDS​ 增加无关，主要由 𝑉𝐺𝑆VGS​ 控制。

3. 𝑉𝐷𝑆VDS​ 和 𝑉𝐺𝑆VGS​ 联合作用的物理影响

• 低 𝑉𝐷𝑆VDS​ 和 𝑉𝐺𝑆=0VGS​=0：JFET处于完全导电状态，电流取决于 𝑉𝐷𝑆VDS​。
• 高 𝑉𝐷𝑆VDS​ 和负 𝑉𝐺𝑆VGS​：形成饱和区，𝐼𝐷ID​ 达到最大饱和值且随 𝑉𝐷𝑆VDS​ 的进一步增加而不变。
• 𝑉𝐷𝑆VDS​ 极高时：即使在夹断区域，高 𝑉𝐷𝑆VDS​ 可导致击穿现象，使得 𝐼𝐷ID​ 再次开始增加，这是不希望在正常操作中达到的状态。

通过这些分析，我们可以更好地理解不同的 𝑉𝐺𝑆VGS​ 和 𝑉𝐷𝑆VDS​ 范围对JFET性能的具体影响，从而为设计和应用提供理论依据。这种详细的分析有助于在电子电路设计中优化JFET的使用，确保器件在最佳工作状态下运行。



二、结型场效应管的特性曲线

结型场效应管的特性曲线可以为我们提供关于其工作性能和行为的重要信息。通过分析这些曲线，我们可以更好地理解JFET在不同电压和电流条件下的行为模式。

1. 输出特性曲线

输出特性曲线描绘了栅-源电压 𝑉𝐺𝑆VGS​ 保持恒定时，漏极电流 𝐼𝐷ID​ 与漏-源电压 𝑉𝐷𝑆VDS​ 之间的关系。这些曲线通常分为三个主要区域：

(1) 可变电阻区（非饱和区）

在此区域，𝑉𝐷𝑆VDS​ 较小，未达到饱和电压 𝑉𝐺𝑆−𝑉𝑃VGS​−VP​。在这一区域，漏极电流 𝐼𝐷ID​ 与 𝑉𝐷𝑆VDS​ 成正比，显示出电阻器的特性。图中虚线为预夹断轨迹，表明各条曲线上使 𝑉𝐷𝑆=𝑉𝐺𝑆−𝑉𝑃VDS​=VGS​−VP​ 的点连接而成。在此区域中，通过改变 𝑉𝐷𝑆VDS​ 的大小，可以调节漏-源之间的等效电阻。

(2) 恒流区（饱和区）

当 𝑉𝐷𝑆VDS​ 超过 𝑉𝐺𝑆−𝑉𝑃VGS​−VP​ 时，漏极电流 𝐼𝐷ID​ 进入饱和状态。在此区域，即使 𝑉𝐷𝑆VDS​ 增大，𝐼𝐷ID​ 也保持大致不变，显示出恒流源的特性。这是因为沟道的一部分已经夹断，电流由栅极电压完全控制。这个区域是放大应用中最常使用的工作区。

(3) 夹断区（截止区）

当 𝑉𝐺𝑆VGS​ 小于夹断电压 𝑉𝑃VP​ 时，导电沟道完全被耗尽层闭合，𝐼𝐷ID​ 降为零。这一区域在图1.4.5中靠近横轴。

击穿区

当 𝑉𝐷𝑆VDS​ 增大到一定程度时，可能导致栅-漏间耗尽层破坏，漏极电流会骤然增大，表现为管子的击穿。击穿是由于过高的 𝑉𝐷𝑆VDS​ 破坏了半导体结构，通常不是正常工作状态。

2. 转移特性曲线

转移特性曲线描述了在漏-源电压 𝑉𝐷𝑆VDS​ 为常量时，漏极电流 𝐼𝐷ID​ 如何随栅-源电压 𝑉𝐺𝑆VGS​ 变化。这条曲线在恒流区表现为一组横轴的平行线，因为在恒流区，𝐼𝐷ID​ 与 𝑉𝐷𝑆VDS​ 几乎无关，完全由 𝑉𝐺𝑆VGS​ 控制。根据转移特性曲线，可以清晰地看到随着 𝑉𝐺𝑆VGS​ 的变化，漏极电流 𝐼𝐷ID​ 如何变化。

• 在 𝑉𝐺𝑆=0VGS​=0 情况下产生的预夹断时 𝐼𝐷ID​ 称为饱和漏极电流。
• 当 𝑉𝐺𝑆VGS​ 逐渐减小（对于N沟道管）或增大（对于P沟道管）时，𝐼𝐷ID​ 逐渐减小，直至达到夹断电压 𝑉𝑃VP​，此时 𝐼𝐷ID​ 降为零。

通过这些曲线，设计师可以准确地选择JFET的工作点以适应特定的应用需求，例如放大器设计、开关控制或信号调制等应用。



1.4.2 绝缘栅型场效应管（MOSFET）

绝缘栅型场效应管（Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET）是一种通过绝缘层（通常是SiO₂）隔离栅极与其他极（源极和漏极）的场效应管。由于其栅极采用金属材料（例如铝），因此也被称为MOS管。这种结构使得栅-源间的电阻极高（大于10 Ω），并提供了良好的温度稳定性和简单的集成工艺，使其成为大规模和超大规模集成电路的理想选择。

MOSFET分为N沟道和P沟道两种类型，每种类型又分为增强型和耗尽型两种模式。增强型MOSFET在栅-源电压为零时不导电，而耗尽型MOSFET即使在栅-源电压为零时也会导电。

N沟道增强型MOSFET

结构

N沟道增强型MOSFET包含一块低掺杂的P型硅作为衬底，两个高掺杂的N型区域作为源极和漏极。在P型硅上覆盖一层SiO₂作为绝缘层，并在其上制作一层金属铝栅极。栅极与衬底之间形成的电容效应是MOSFET工作的关键。

工作原理

• 无电压时：在栅-源之间不加电压时，由于两个背向的PN结，源极和漏极之间不存在导电沟道，因此不会有漏极电流。
• 正向栅-源电压：当栅极施加正电压（对于N沟道）时，正电荷会聚集在栅极金属层，排斥P型衬底中的空穴，留下负离子区形成耗尽层。随着栅-源电压的增加，衬底中的自由电子被吸引到耗尽层附近，形成N型反型层，即导电沟道。
• 开启电压 𝑈𝐺𝑆(𝑡ℎ)UGS(th)​：栅-源电压达到开启电压时，漏极电流开始流动，导电沟道形成。随着电压的进一步增加，导电沟道的电阻减小。

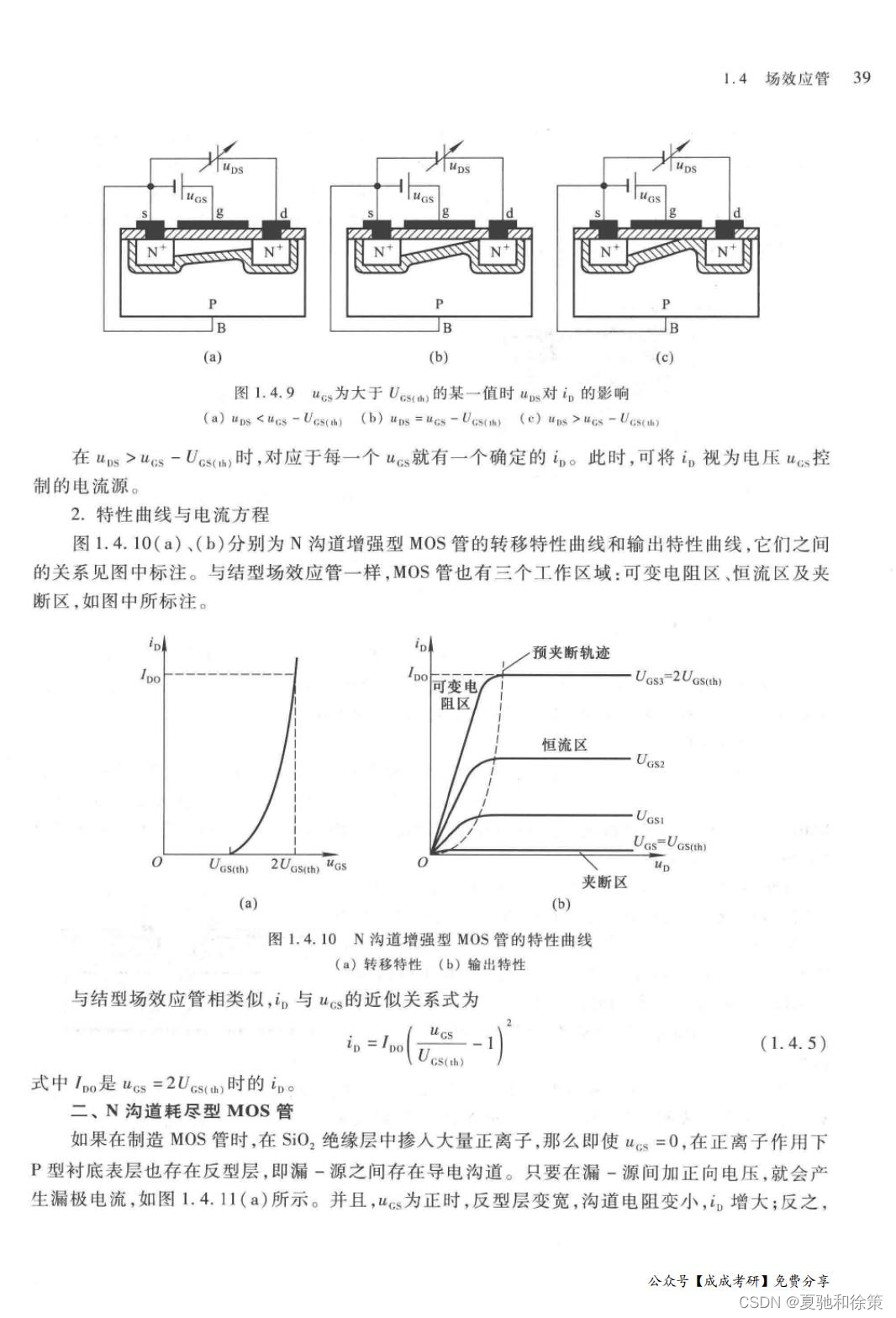

特性曲线与电流方程

N沟道增强型MOSFET的特性曲线包括转移特性曲线和输出特性曲线，描述了漏极电流如何随栅-源电压和漏-源电压变化。

• 转移特性曲线：显示在恒定的漏-源电压下，漏极电流如何随栅-源电压变化。
• 输出特性曲线：描述在特定的栅-源电压下，漏极电流如何随漏-源电压变化。这些曲线同样显示了可变电阻区（线性区），恒流区（饱和区），以及夹断区（截止区）。

通过这些曲线，我们可以观察到当 𝑉𝐺𝑆VGS​ 大于开启电压 𝑈𝐺𝑆(𝑡ℎ)UGS(th)​ 时，漏极电流随 𝑉𝐷𝑆VDS​ 的增加而增大，直到进入饱和区，此时即使 𝑉𝐷𝑆VDS​ 继续增大，电流也保持恒定。夹断区表现为 𝑉𝐺𝑆VGS​ 小于 𝑈𝐺𝑆(𝑡ℎ)UGS(th)​ 时，漏极电流接近零。

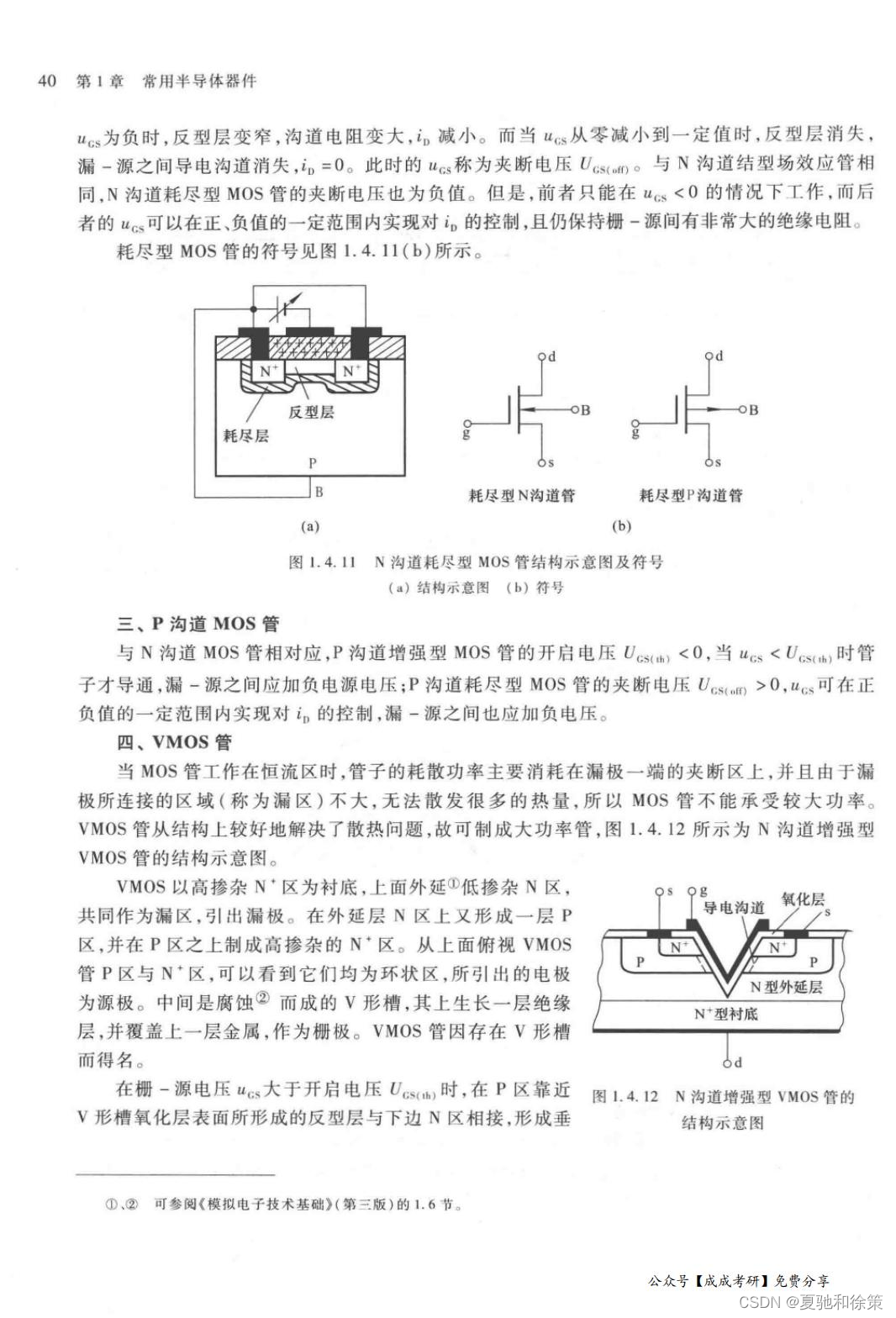

N沟道耗尽型MOS管

N沟道耗尽型MOSFET是一种特殊类型的MOS管，其在制造过程中已经预置了一个导电沟道，这使得它在无栅极电压（𝑉𝐺𝑆=0VGS​=0）时也能导电。这种预置沟道的形成是通过在SiO₂绝缘层下方的P型衬底中掺入正离子来实现的，从而在未施加任何栅-源电压时就形成了一个反型层。

结构与工作原理

• 结构：N沟道耗尽型MOS管由一块P型硅衬底、覆盖的SiO₂绝缘层、及其上的金属栅极组成。制造过程中在衬底和绝缘层之间引入正离子，形成一个自然的N型反型层，即内置的导电沟道。

• 无栅极电压（𝑉𝐺𝑆=0VGS​=0）：在没有栅极电压的情况下，正离子的存在保证了漏极和源极之间有一个导电路径，因此可以在漏源间施加正向电压就能产生漏极电流 𝐼𝐷ID​。

• 栅极电压为正：当栅极电压为正时（对于N沟道耗尽型MOS管），会增加反型层的电荷密度，使反型层变宽，导电沟道的电阻降低，漏极电流增大。

• 栅极电压为负：相反，当栅极电压为负时，部分自由电子被驱赶回P型衬底，反型层变窄，沟道电阻增大，漏极电流减小。

• 夹断电压：如果栅极电压继续降低到某一特定负值（称为夹断电压 𝑉𝐺𝑆(𝑜𝑓𝑓)VGS(off)​），反型层将完全消失，导电沟道关闭，漏极电流降为零。

特点和应用

与结型场效应管和增强型MOS管相比，耗尽型MOS管具有以下特点：

• 即时导电能力：耗尽型MOSFET可以在没有任何栅-源电压的情况下导电，这使得它们在需要即刻导电的应用中特别有用。
• 宽广的电压控制范围：由于它们可以在栅-源电压的正负范围内工作，耗尽型MOSFET提供了更广泛的控制灵活性。
• 高输入阻抗：与所有MOSFET一样，耗尽型MOS管在栅-源间仍然保持高绝缘电阻，这对于低能耗应用是优点。

耗尽型MOS管因其这些特性，常被用于模拟开关、电压调节和功率放大器等电路中，提供了高效的电压控制和优秀的电气性能。



三、P沟道MOS管

P沟道增强型MOS管

P沟道增强型MOS管是场效应管的一种，它的开启电压（𝑈𝐺𝑆(𝑡ℎ)UGS(th)​）小于零。这意味着，只有当栅-源电压（𝑉𝐺𝑆VGS​）小于开启电压时，该管子才导通，即漏-源之间必须加负电源电压来启动管子。这与N沟道MOS管正好相反，因为N沟道MOS管需要正电源电压来启动。因此，在使用P沟道增强型MOS管时，电路设计师必须考虑这一特点来确保正确的偏置和操作。

P沟道耗尽型MOS管

与增强型相对的P沟道耗尽型MOS管则是在无栅极电压时已有导电沟道存在的管型。其夹断电压（𝑈𝐺𝑆(𝑜𝑓𝑓)UGS(off)​）大于零，可以在正负电压的一定范围内实现对漏极电流（𝐼𝐷ID​）的控制。与增强型不同，耗尽型MOS管即使在没有栅-源电压的情况下也能导电。这种管型的设计使得它在某些电路中非常有用，如模拟开关和电压变换器。

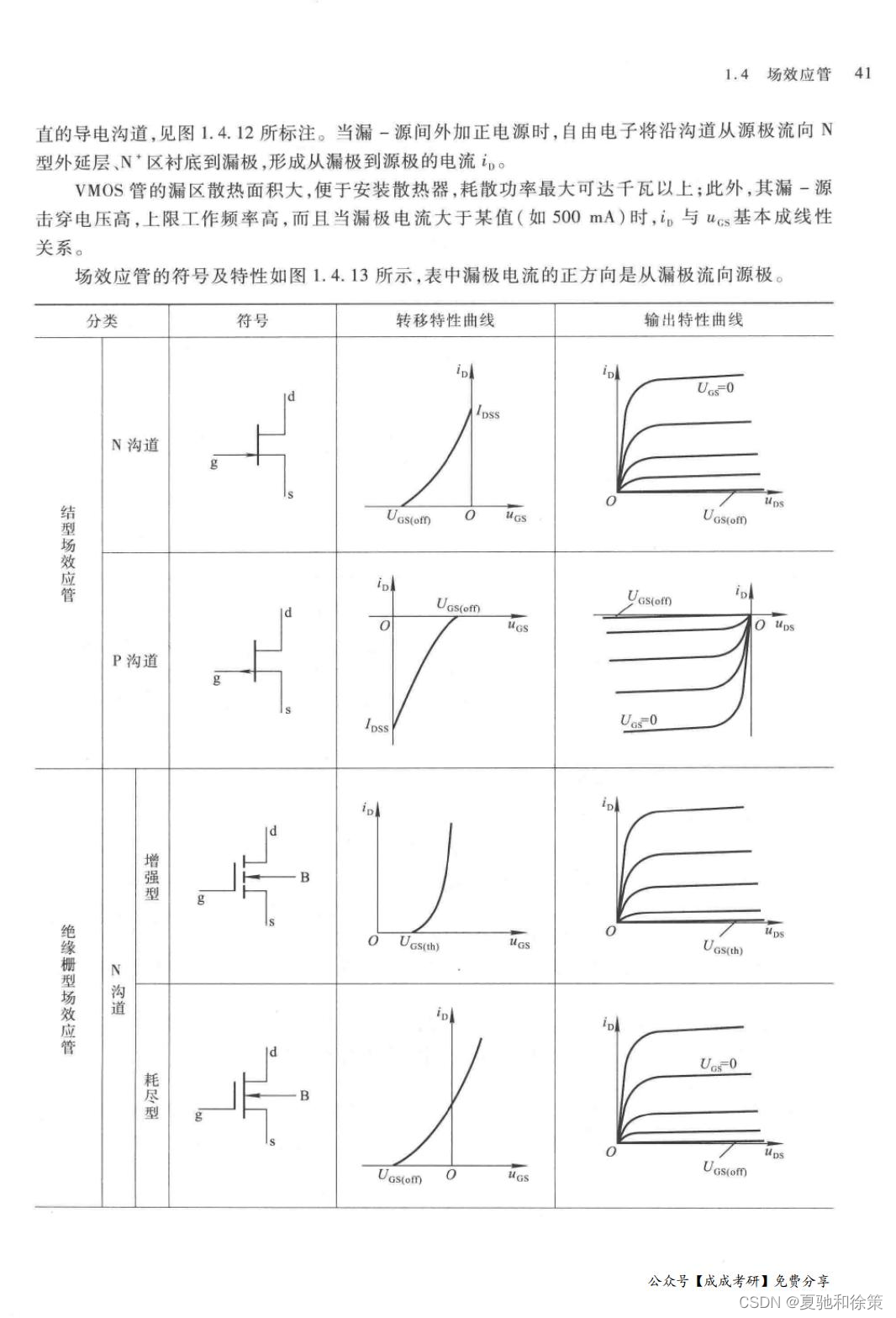

VMOS管的特点

VMOS管是一种特殊的结构设计，它优化了MOS管的散热问题，使得它能够承受更大的功率。VMOS管通过V形的沟道结构和大面积的漏区来实现高效散热。当MOS管工作在恒流区时，大部分耗散功率都集中在漏极一端的夹断区，因此需要足够的散热设计来防止管子过热。VMOS管的设计使其能够容纳较大的漏极电流并承受高达千瓦以上的耗散功率。

在具体应用中，VMOS管因其漏-源击穿电压高、工作频率上限高以及在较大漏极电流下与电压基本呈线性关系的特性，而被广泛应用于需要大功率和高频率的电路中。

应用中的注意事项

值得注意的是，如果MOS管的衬底和源极不是直接相连的，衬底和源极之间的电压必须维持PN结的反向偏置。这意味着在设计N沟道管时，衬-源之间的电压应该小于零；在P沟道管的设计中，这个电压应该大于零。这样的设计可以确保MOS管在各种电压下都能稳定工作，不会因为衬底效应导致性能不稳定。

以上是P沟道MOS管的基本介绍以及VMOS管的特点和应用中的注意事项。场效应管作为现代电子技术中不可或缺的组件，它们的这些独特属性和工作原理是电子工程师和设计师必须掌握的基础知识。

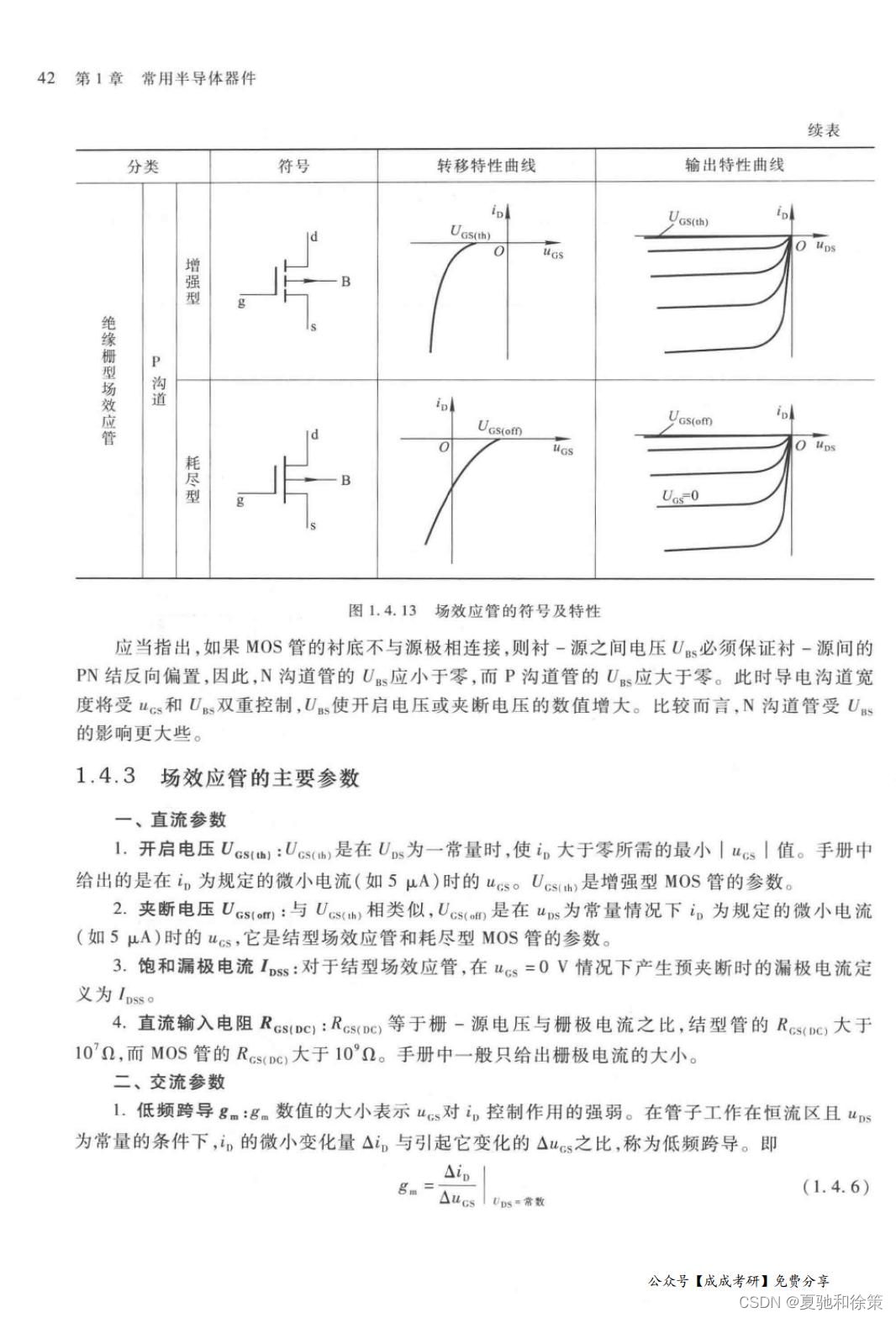

1.4.3 场效应管的主要参数

一、直流参数

开启电压 𝑈𝐺𝑆(𝑡ℎ)UGS(th)​

开启电压 𝑈𝐺𝑆(𝑡ℎ)UGS(th)​ 是指当漏极电压 𝑉𝐷𝑆VDS​ 为常量时，漏极电流 𝐼𝐷ID​ 起始流动所需的最小绝对栅-源电压 ∣𝑉𝐺𝑆∣∣VGS​∣。对于增强型MOS管，这是一个关键参数，通常在漏极电流为微小值（如5μA）时由手册给出。

夹断电压 𝑈𝐺𝑆(𝑜𝑓𝑓)UGS(off)​

夹断电压 𝑈𝐺𝑆(𝑜𝑓𝑓)UGS(off)​ 与开启电压类似，是指在栅-源电压为常量时，漏极电流降至微小值（如5μA）时的 𝑉𝐺𝑆VGS​。这是结型场效应管和耗尽型MOS管的特有参数。

饱和漏极电流 𝐼𝐷𝑆𝑆IDSS​

对于结型场效应管，𝐼𝐷𝑆𝑆IDSS​ 定义为在栅-源电压 𝑉𝐺𝑆=0𝑉VGS​=0V 时产生预夹断的漏极电流。

直流输入电阻 𝑅𝐺𝑆(𝐷𝐶)RGS(DC)​

𝑅𝐺𝑆(𝐷𝐶)RGS(DC)​ 是栅-源电压与栅极电流之比，对于结型管大于 107107 Ω，而MOS管的这个参数大于 109109 Ω。通常手册中给出的是栅极电流的大小。

二、交流参数

低频跨导 𝑔𝑚gm​

低频跨导 𝑔𝑚gm​ 量化了栅-源电压对漏极电流控制的能力。在管子工作在恒流区并且 𝑉𝐺𝑆VGS​ 为常量时，漏极电流的微小变化量与引起变化的 Δ𝑉𝐺𝑆ΔVGS​ 之比就是低频跨导，其公式为：

𝑔𝑚=Δ𝐼𝐷Δ𝑉𝐺𝑆∣𝐼𝐷𝑆𝑆=常量gm​=ΔVGS​ΔID​​∣IDSS​=常量​

单位是西门子（S）或毫西门子（mS）。𝑔𝑚gm​ 是转移特性曲线上某一点的切线斜率，与该点的位置密切相关。

极间电容

场效应管的三个极之间存在极间电容，通常栅-源电容 𝐶𝐺𝑆CGS​ 和栅-漏电容 𝐶𝐺𝐷CGD​ 在13pF之间，而漏-源电容 𝐶𝐷𝑆CDS​ 在0.11pF之间。在高频电路中，这些电容的影响必须考虑。

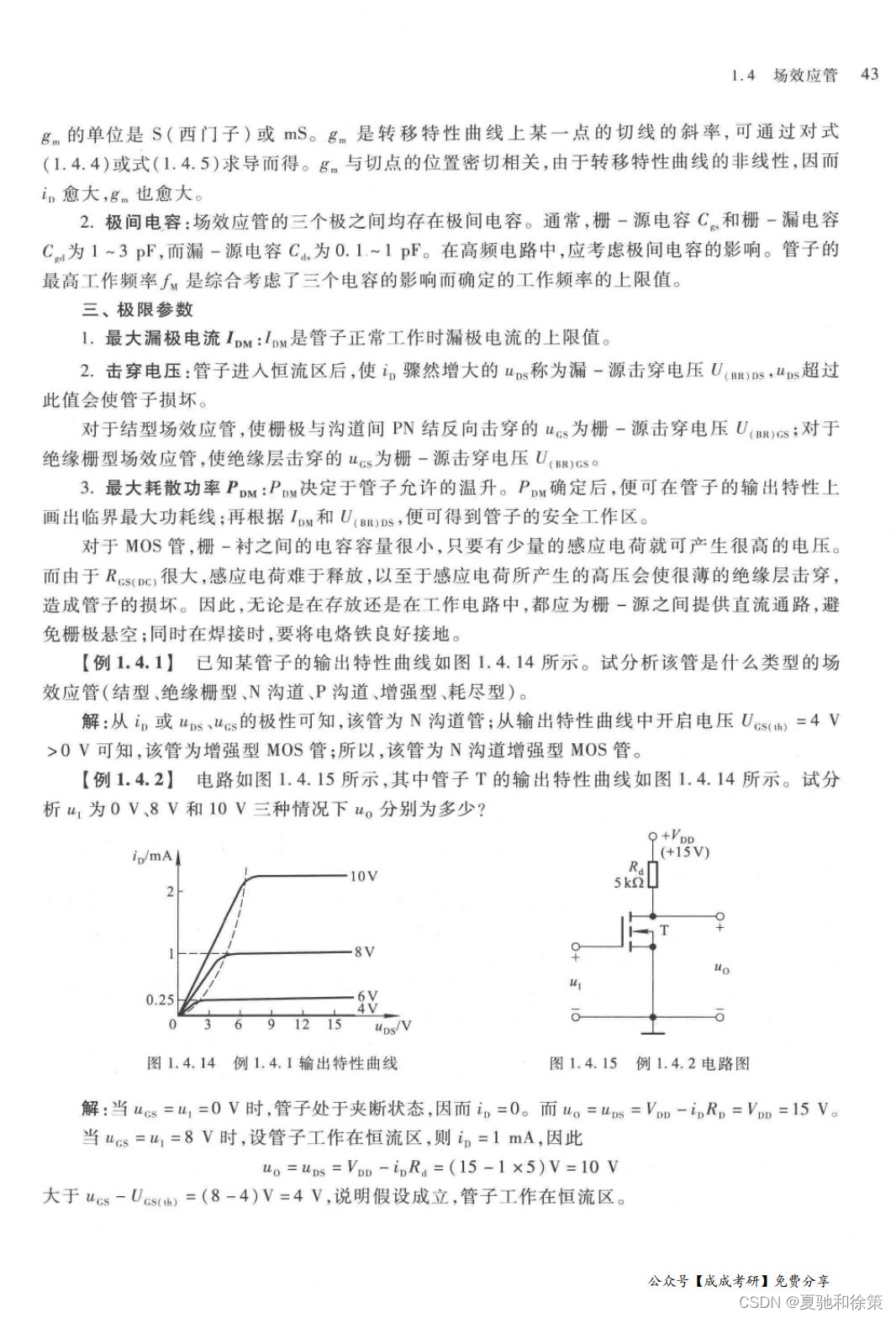

三、极限参数

最大漏极电流 𝐼𝐷𝑀IDM​

𝐼𝐷𝑀IDM​ 是管子正常工作时漏极电流的最大值。

击穿电压

击穿电压是指进入恒流区后，漏-源电压使漏极电流骤然增大的值，超过该值会损坏管子。对于结型场效应管，这个值是栅-源击穿电压 𝑈𝐵𝑅(𝐺𝑆𝑆)UBR(GSS)​；对于绝缘栅型，这个值是栅-源击穿电压 𝑈𝐵𝑅(𝐺𝐷𝑆𝑆)UBR(GDSS)​。

最大耗散功率 𝑃𝐷𝑀PDM​

𝑃𝐷𝑀PDM​ 由管子允许的最大温升决定，它在输出特性曲线上定义了管子的临界最大功耗线。

在MOS管的实际应用中，需要特别注意防止栅极悬空，避免因感应电荷积累产生的高电压损坏绝缘层。此外，焊接时应确保电烙铁良好接地，以防栅极高电压损坏管子。

以上介绍的参数是评估和选择场效应管时的基础，无论是在设计过程中还是在分析电路性能时，这些参数都扮演着重要的角色。

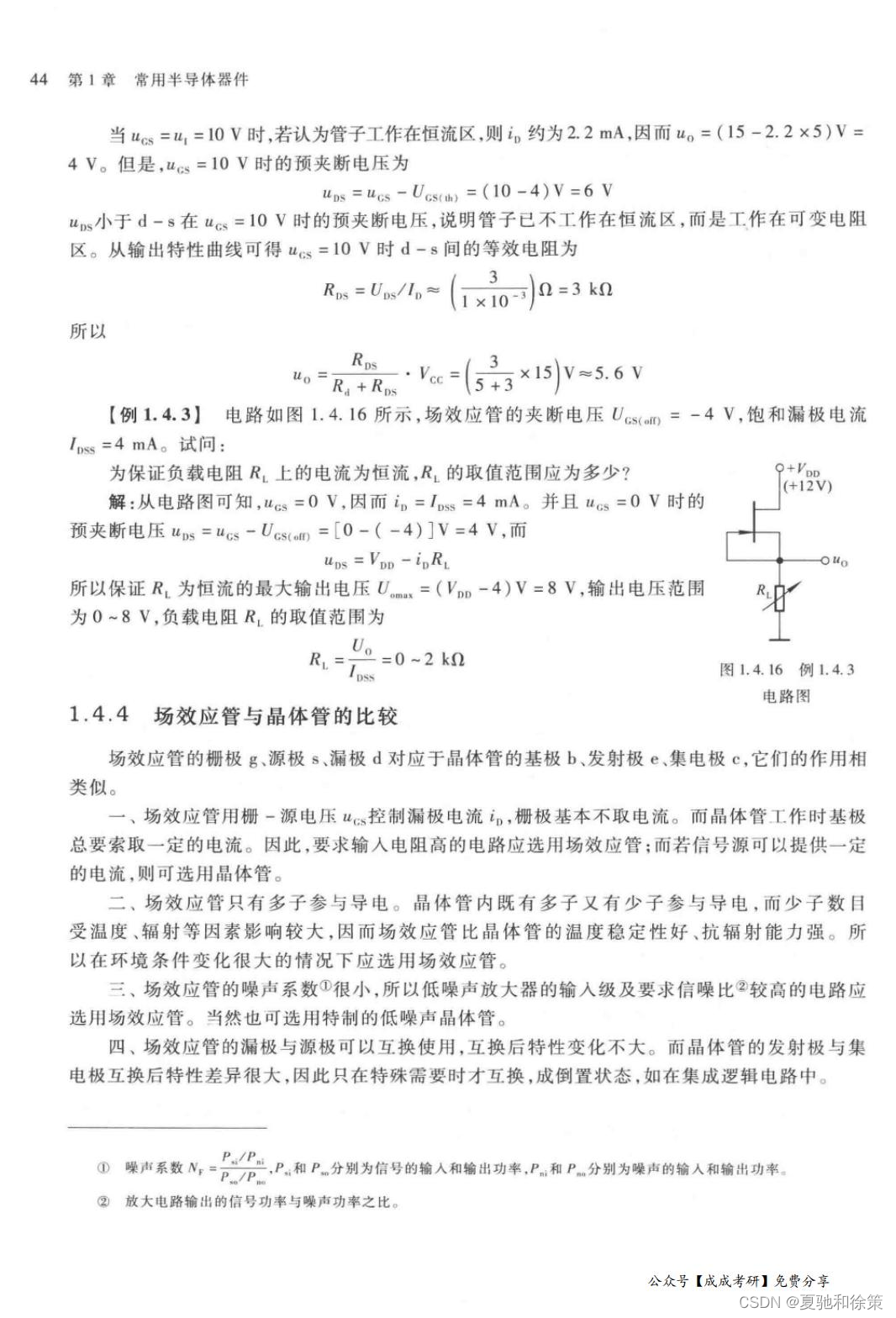

1.4.4 场效应管与晶体管的比较

场效应管与晶体管都是电子电路中非常关键的组件，它们各有优势，在不同的应用场合发挥着各自的作用。

一、输入电阻

场效应管（FET）的栅-源电压控制漏极电流，而栅极基本不取电流，具有极高的输入电阻。相对地，晶体管（BJT）在工作时基极需要一定的电流，其输入电阻较低。因此，需要高输入电阻的电路会倾向于使用场效应管。

二、载流子类型

场效应管只依赖多子（电子或空穴）导电，而晶体管则同时依赖多子和少子（未被填充的电子能级，即“空穴”）导电。少子的数量较容易受到温度和辐射的影响，这使得场效应管在这些条件下具有更好的稳定性。

三、噪声特性

场效应管的噪声系数非常低，使其成为低噪声放大器的理想选择。而特制的低噪声晶体管虽然也能用于高信噪比要求的电路，但在普通条件下，场效应管更占优势。

四、漏极与源极的互换性

场效应管的漏极与源极是可以互换的，而且互换后特性变化不大。晶体管的发射极和集电极如果互换，则特性会有很大差异。这种特性让场效应管在某些电路设计中更为灵活。

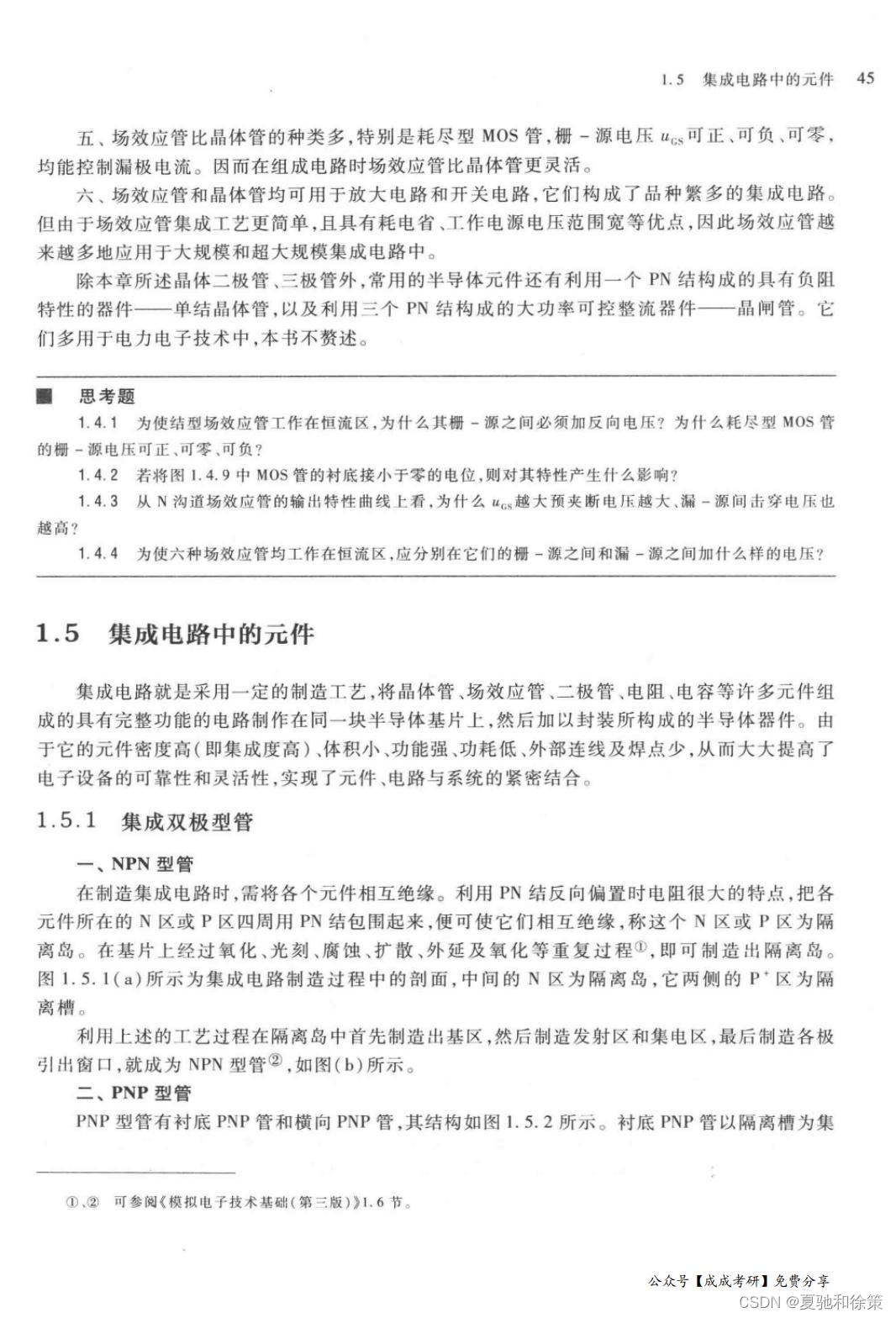

五、种类繁多

场效应管有多种类型，其中耗尽型MOS管特别灵活，栅-源电压可以是正、负或零，都能控制漏极电流。这种多样性使得场效应管在电路设计中有更多的应用可能。

六、应用于集成电路

虽然场效应管和晶体管都可以用于构建放大电路和开关电路，并且都是集成电路的基础元件，但场效应管的集成工艺更为简单。它们耗电少，工作电源电压范围宽，逐渐在大规模和超大规模集成电路中占据主导地位。

场效应管与晶体管各有特点，在设计电子设备时需要根据具体的应用需求来选择合适的类型。这两种器件都是现代电子技术的重要基石，无论是单独使用还是集成应用，它们都能提供出色的性能。
