第2章基本放大电路

2.3 放大电路的分析方法

放大电路的分析是在理解其工作原理的基础上，求解静态工作点和动态参数。本章将以NPN型晶体管组成的基本共射放大电路为例，介绍分析方法。由于电子电路中存在如晶体管或场效应管等非线性器件，并且直流量与交流量同时作用，我们将采取特定的分析策略。

2.3.1 直流通路与交流通路

在放大电路中，直流电源和交流信号的作用通常是共存的，意味着静态电流与电压以及动态电流与电压同时存在。由于电容、电感等电抗元件的影响，直流与交流信号流经的路径不完全相同。因此，为了方便研究，我们通常将直流电源的影响和交流输入信号的作用分开考虑，分为直流通路和交流通路。

直流通路：直流通路是指在直流电源作用下电流流经的路径，即静态电流流经的通路，主要用于研究静态工作点。在直流通路分析中：

电容被视为开路；
电感线圈视为短路（忽略电阻）；
信号源视为短路，但应保留其内阻。

交流通路：交流通路则是指输入信号作用下电流流经的路径，主要用于研究动态参数。在交流通路分析中：

大容量电容（如耦合电容）视为短路；
无内阻的直流电源（如电源Va）视为短路。

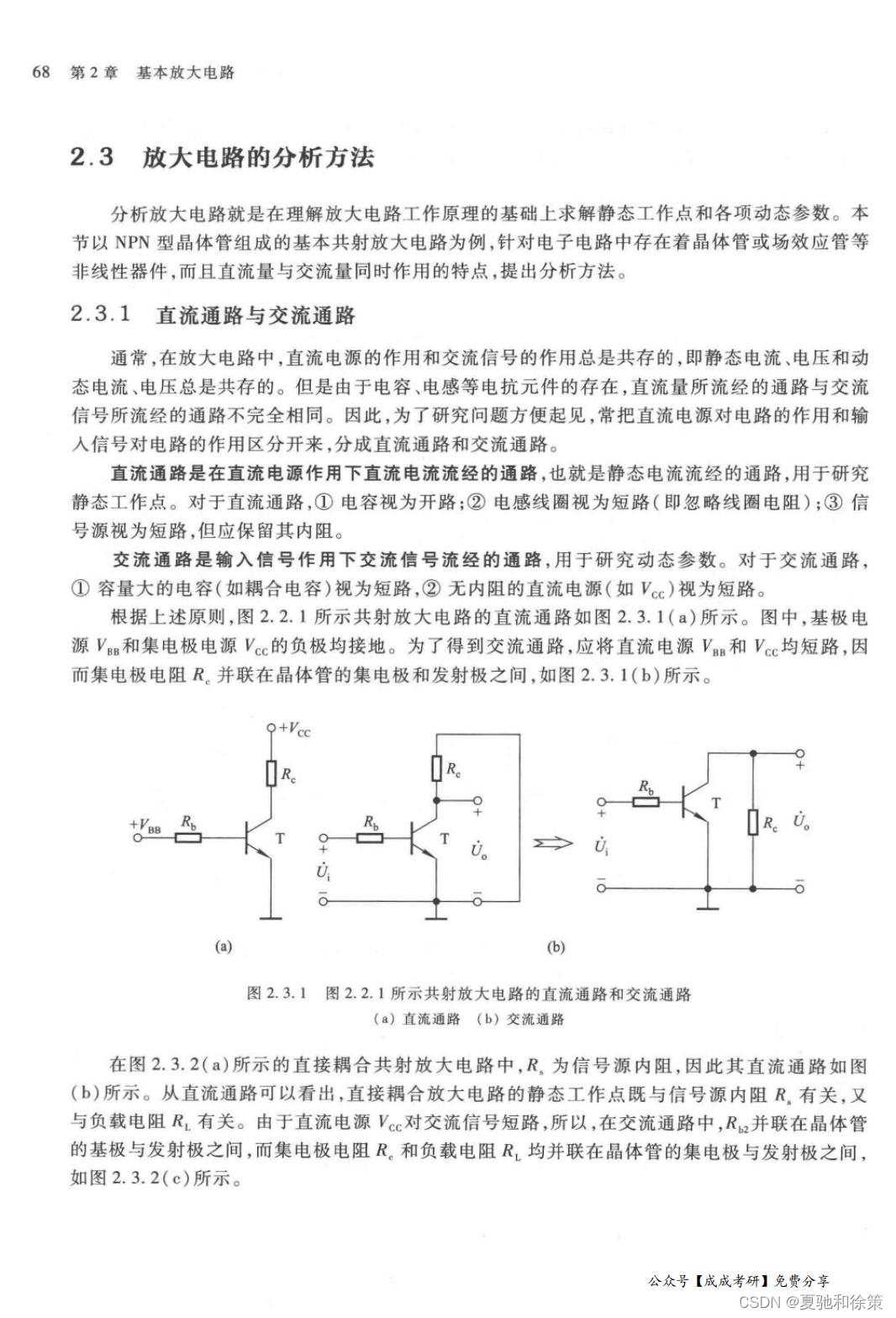

根据上述原则，图2.2.1所示的共射放大电路的直流通路如图2.3.1(a)所示，其中基极电源V和集电极电源Va的负极均接地。为了得到交流通路图，将直流电源V和Va短路，集电极电阻Rc和发射极之间并联，如图2.3.1(b)所示。

实际电路例子

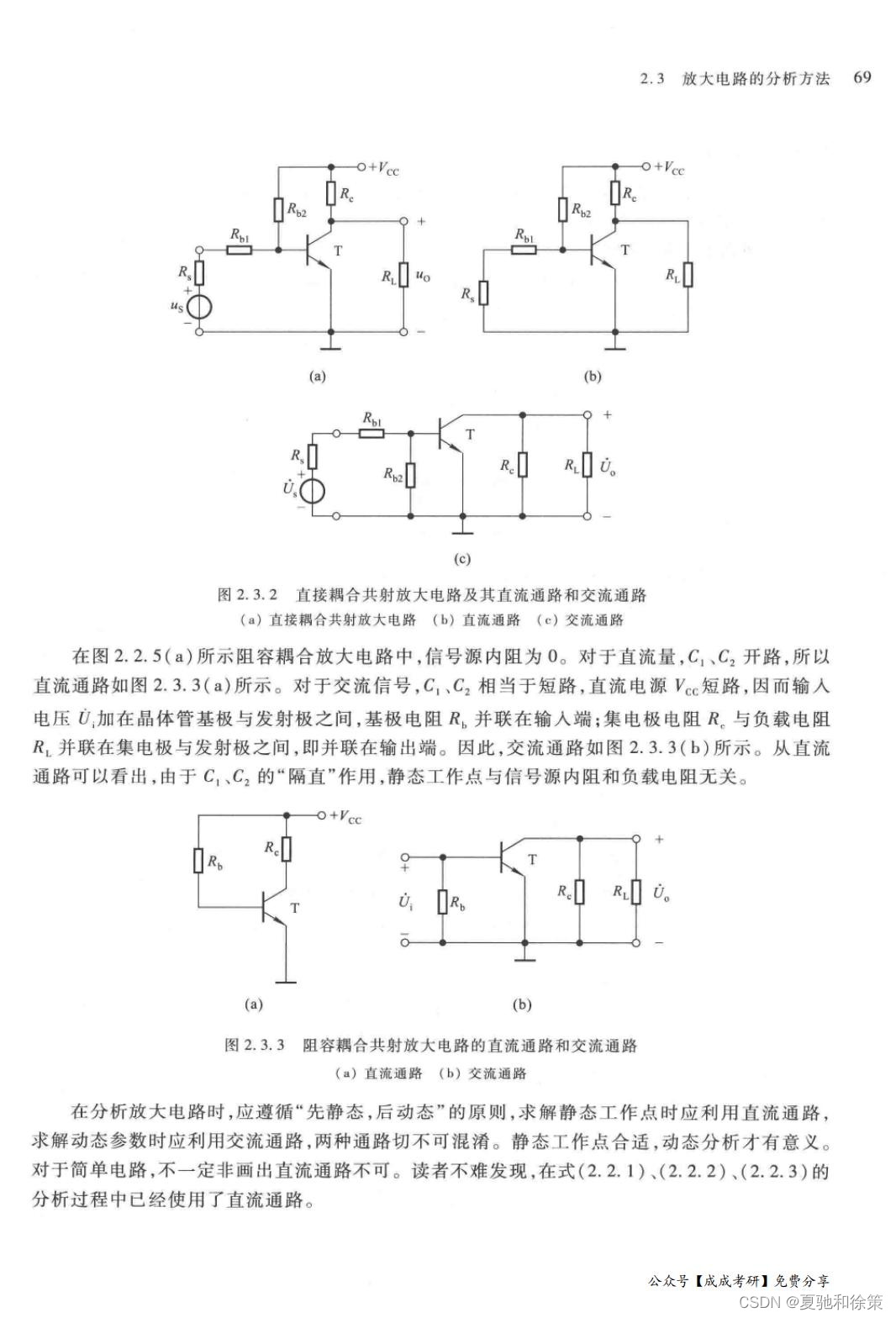

在直接耦合共射放大电路中（图2.3.2），信号源的内阻R₁，与直流通路和交流通路的分析密切相关。在直流通路中，这决定了静态工作点的设定；而在交流通路中，负载电阻与集电极电阻并联在晶体管的输出端。

对于阻容耦合共射放大电路（图2.3.3），信号源内阻为零。直流通路中C₁、C₂作为开路，而在交流通路中，C₁、C₂相当于短路，输入电压直接作用在晶体管的基极与发射极之间，基极电阻Rb和集电极电阻Rc并联在输出端。

分析原则

在分析放大电路时，应遵循“先静态后动态”的原则。先通过直流通路确定静态工作点，再通过交流通路分析动态参数。这两种通路的分析是分开的，不可混淆。静态工作点的正确设置是进行有效动态分析的前提。对于简单电路，分析直流通路已经足够用于基本的电路设计和故障诊断。

第2章基本放大电路

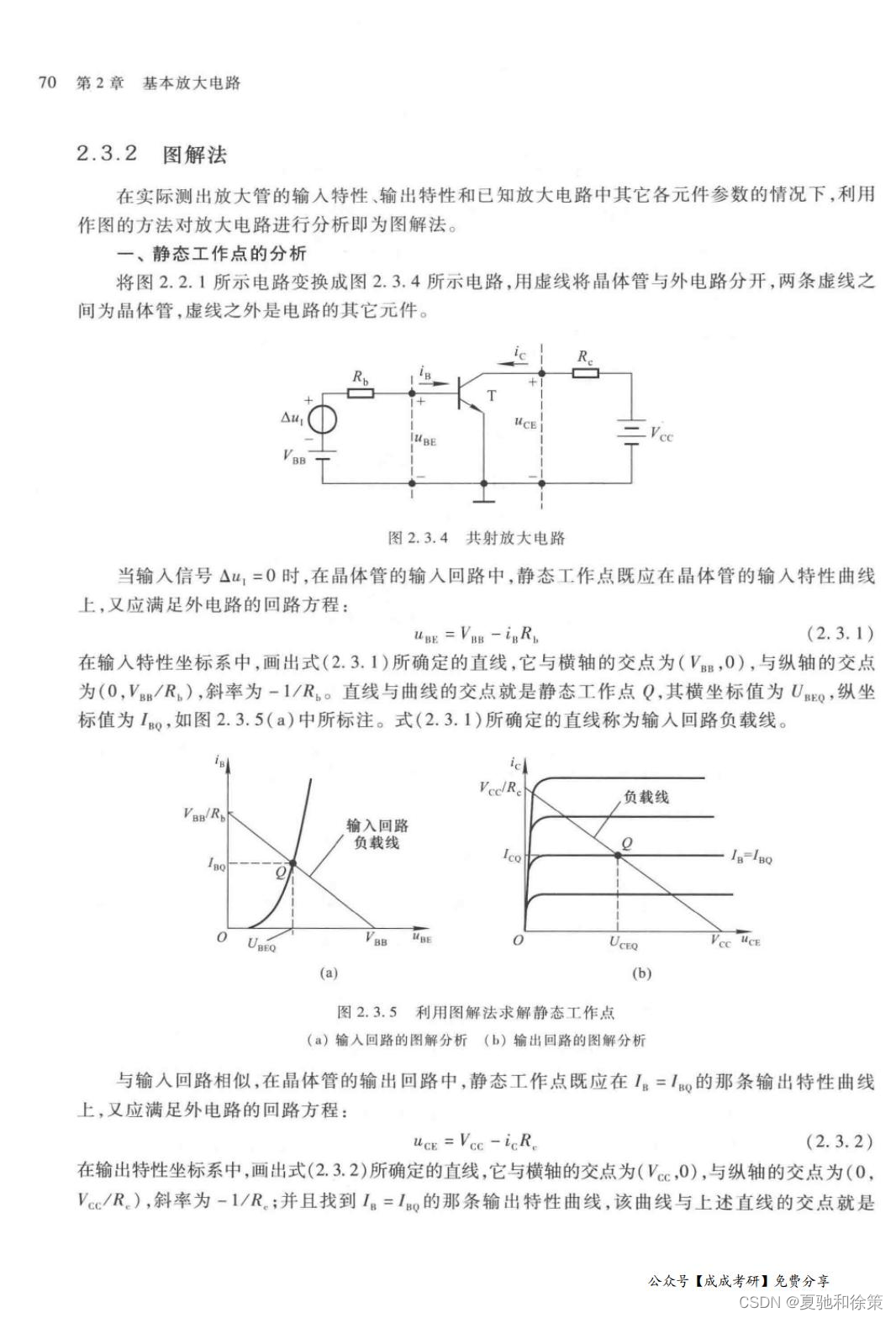

2.3.2 图解法

图解法是一种利用放大管的输入特性和输出特性，结合已知的放大电路元件参数，通过作图的方式对放大电路进行分析的方法。这种方法可以直观地展示静态工作点和电压放大倍数的分析过程。

一、静态工作点的分析

静态工作点的确定

在没有输入信号（即输入信号Au₁=0）的情况下，晶体管的静态工作点应满足晶体管的输入特性曲线，同时也需符合外部电路的回路方程。例如，图2.3.4中共射放大电路的静态分析可以通过下面的步骤进行：

分离晶体管与外电路：用虚线将晶体管与外部电路分离，晶体管内部为两条虚线之间，外部是电路的其他元件。
回路方程：静态工作点的电路方程可以表示为：
在输入特性坐标系中绘制上述方程确定的直线，该直线与横轴的交点为 (V_m, 0)，与纵轴的交点为 (0, V_m/R)，斜率为 -1/R。直线与晶体管的输入特性曲线交点即为静态工作点Q，其位置可以从图2.3.5(a)中找到。

图解的应用

如图2.3.5所示，在静态工作点的分析中，直线与晶体管的特性曲线的交点定义了晶体管的静态工作点。同样的方法也适用于输出回路的分析，其中静态工作点应满足输出特性曲线和外部电路的回路方程。如果在输出特性曲线中不存在相应的曲线，则需要补充测量。

二、电压放大倍数的分析

计算过程

在有输入信号的情况下，输入回路的方程修改为：

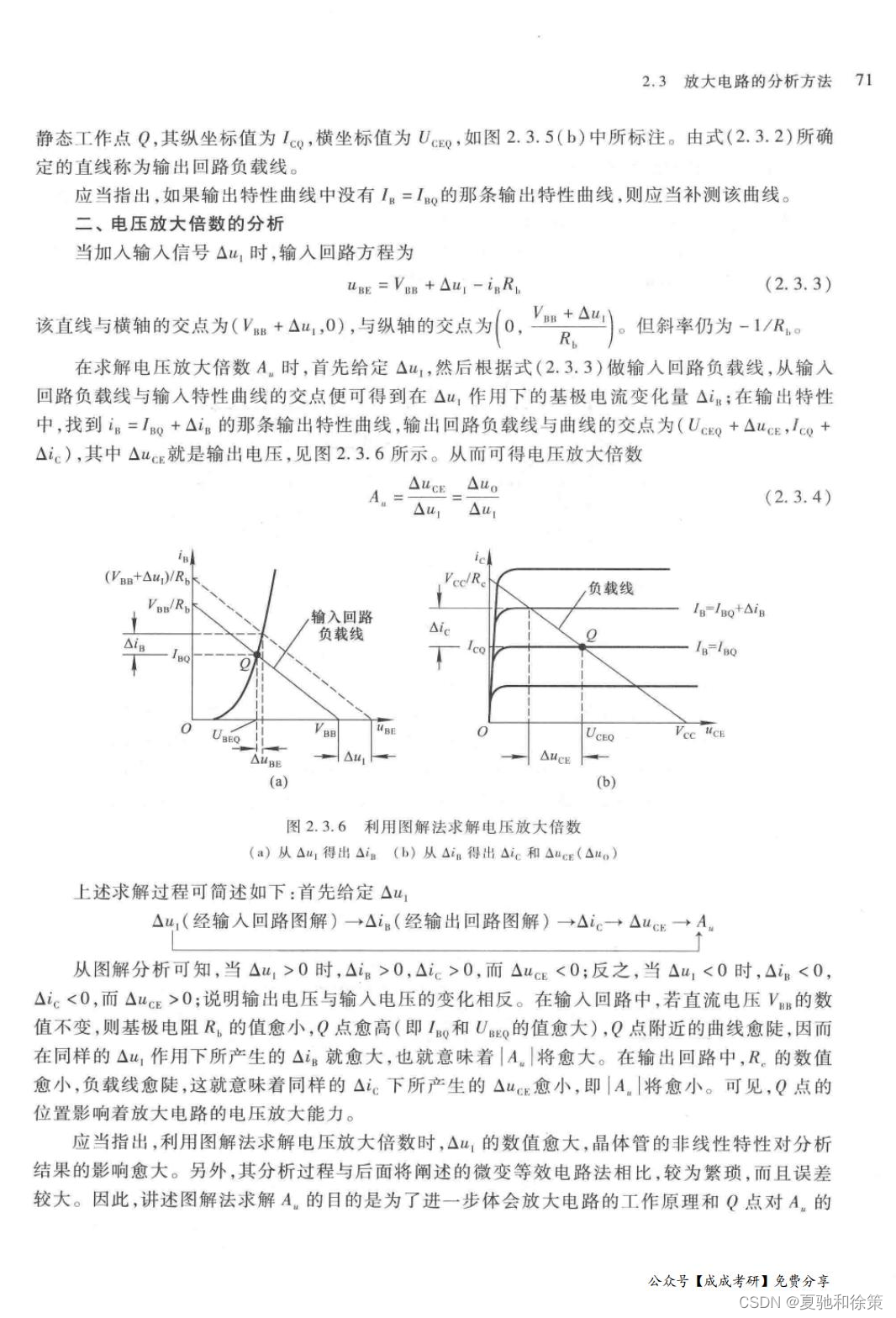

此方程的图解在图2.3.6(a)中展示。首先给定一个输入信号变化Au₁，然后根据修改后的输入回路方程绘制负载线，其与输入特性曲线的交点变化即表示基极电流的变化量Δin。

在输出特性分析中，找到ig = Io + Δi₂的那条输出特性曲线，输出回路负载线与此曲线的交点提供了输出电压的变化量Δug（图2.3.6(b)所示）。由此可以计算电压放大倍数A。

放大倍数的影响因素

电路的静态工作点位置（Q点）和基极电阻R₁的大小显著影响电压放大倍数。Q点的位置决定了在同样的输入信号变化下产生的电流变化量，进而影响放大倍数的大小。此外，晶体管的非线性特性对放大倍数的计算也有显著影响，尤其是当输入信号变化较大时。

图解法不仅能帮助我们理解放大电路的工作原理，还能揭示Q点对放大能力的影响。尽管此方法较为直观，但在实际应用中可能会比微变等效电路法更加繁琐且误差较大。

第2章基本放大电路

三、波形非线性失真的分析

非线性失真概述

当放大电路的输入电压为正弦波且静态工作点设置得当时，理想情况下，晶体管的基极-发射极间动态电压和基极动态电流应为正弦波形。然而，在实际应用中，由于晶体管的非线性特性，输出波形可能会产生失真。这种失真主要包括截止失真和饱和失真。

截止失真

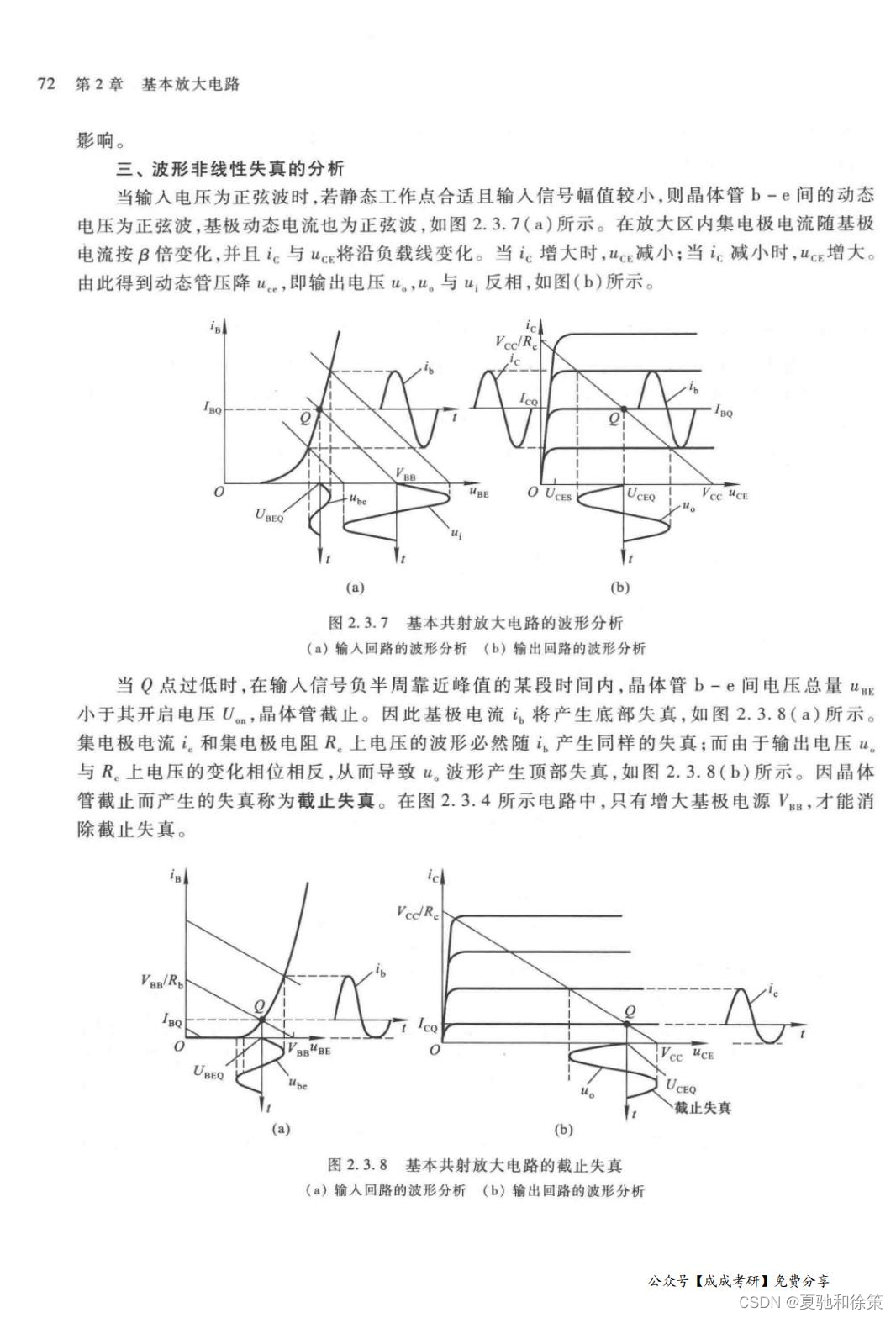

截止失真发生在Q点设置过低时，特别是在输入信号的负半周期接近峰值时，晶体管的基极-发射极间电压可能低于其开启电压，导致晶体管截止。此时基极电流减小，集电极电流随之减小，导致集电极电压波形出现顶部失真。输出电压与集电极电压变化相位相反，因此输出电压波形会显示底部失真，如图2.3.8所示。要消除截止失真，可以通过增加基极电源电压来提高静态工作点。

饱和失真

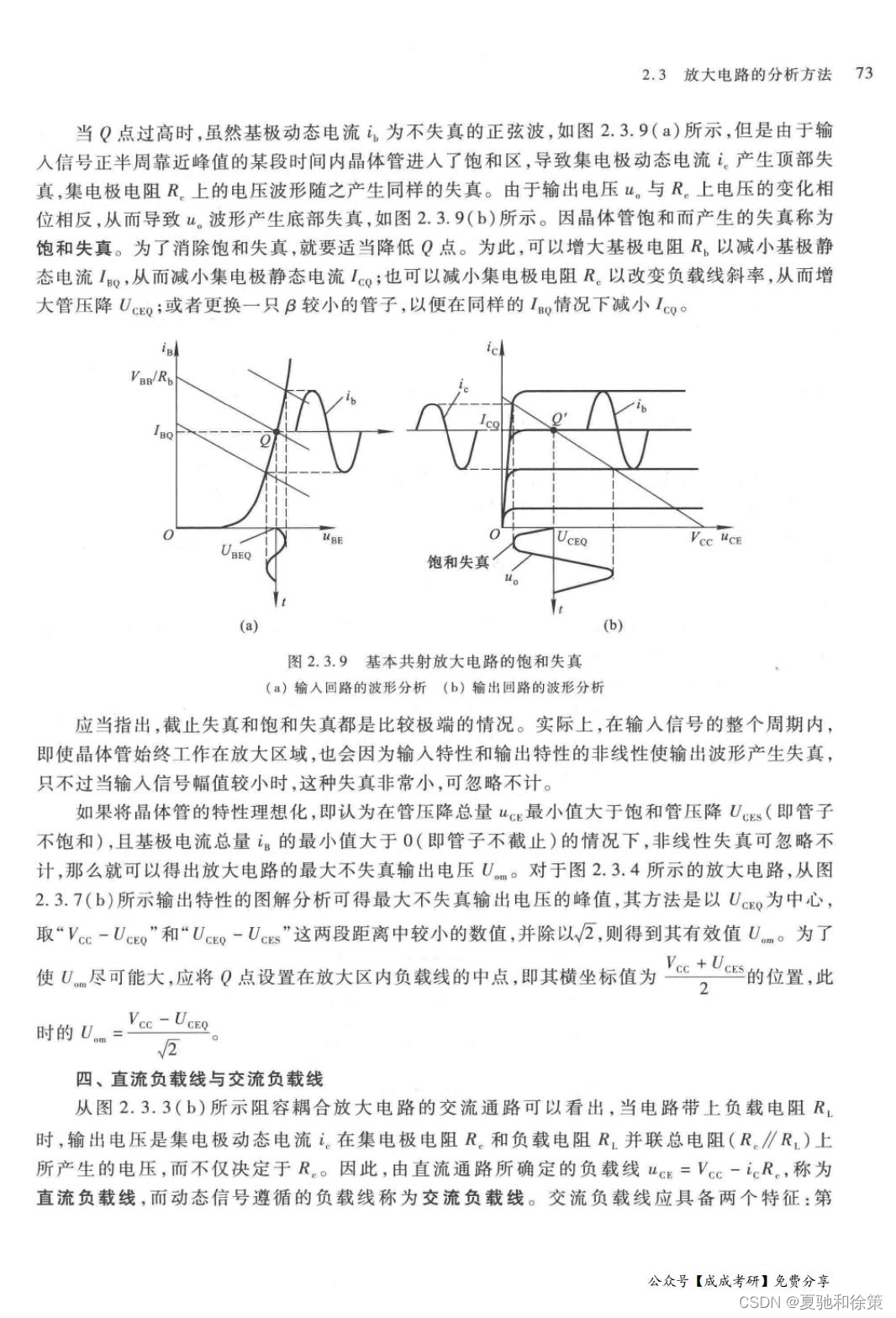

相对于截止失真，饱和失真则发生在Q点设置过高的情况下。在输入信号的正半周期接近峰值时，晶体管可能进入饱和区，导致集电极动态电流不再增加，集电极电压波形也因此产生底部失真。输出电压波形因此出现顶部失真，如图2.3.9所示。为了避免饱和失真，可以通过减小基极电阻、降低基极静态电流或更换具有较小β值的晶体管来调整静态工作点。

放大电路的最大不失真输出电压

最大不失真输出电压是在晶体管特性理想化的情况下测量得到的，即在管压降总量大于饱和管压降且基极电流总量大于0的情况下，非线性失真可以忽略。为了获得最大的不失真输出电压，应将Q点设置在放大区内负载线的中点。通过图解方法，可以分析出最大不失真输出电压的峰值，如图2.3.7(b)所示，方法是以输出特性的中心点为基准，取两侧距离中较小的值并除以√2以求得有效值。

通过这些分析，我们可以更好地理解放大电路中的非线性特性以及如何调整电路参数以最小化失真，从而优化放大电路的性能。

第2章基本放大电路

四、直流负载线与交流负载线

直流负载线与交流负载线的定义和特性

在阻容耦合放大电路中，直流负载线和交流负载线是分析放大电路性能的重要工具。这两种负载线分别描述了在直流和交流条件下，电路的工作点和电流变化如何影响输出电压。

直流负载线：直流负载线是由直流通路确定的，表示在无输入信号时晶体管集电极电流与集电极电压之间的关系。它通常用来确定晶体管的静态工作点。
交流负载线：交流负载线考虑了交流信号的影响，展示了当电路受到动态信号影响时，输出电压如何随集电极动态电流变化。交流负载线的特点是必须通过静态工作点Q，并且其斜率由集电极电阻和负载电阻的并联值决定。

负载线的图解方法

从图2.3.3(b)可以看出，当电路带上负载电阻R后，输出电压是由集电极动态电流在集电极电阻𝑅𝑐Rc和负载电阻𝑅𝐿RL的并联电阻上产生的电压。通过图解法，我们可以确定交流负载线：

起点：交流负载线从静态工作点Q开始。
斜率：斜率为 −1/(𝑅𝑐//𝑅𝐿)−1/(Rc//RL)，其中表示并联。

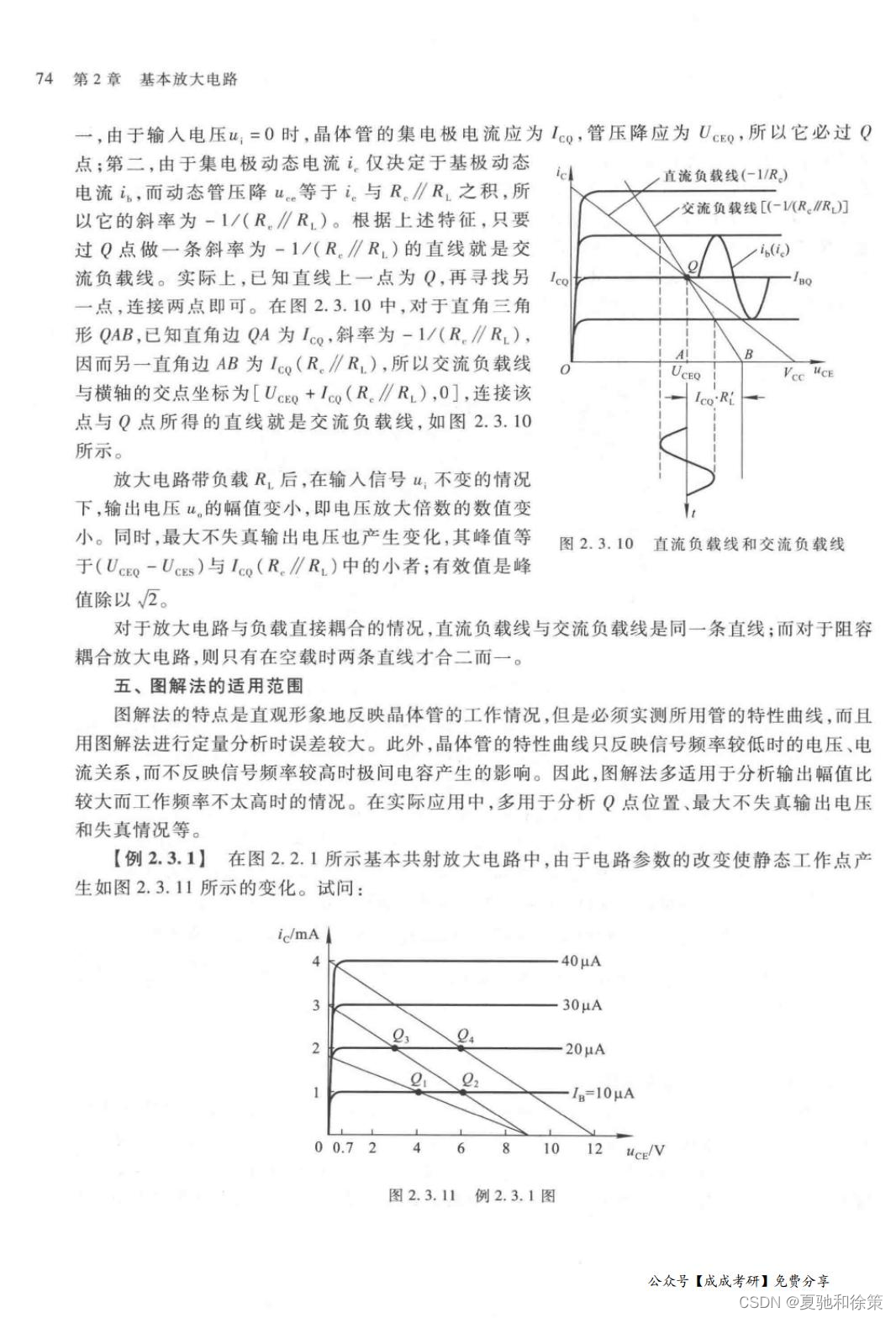

绘制：在图2.3.10中，直角三角形QAB的已知直角边QA为𝐼𝑐Ic，斜率为 −1/(𝑅𝑐//𝑅𝐿)−1/(Rc//RL)，另一直角边AB的长度为 𝐼𝑐0(𝑅𝑐//𝑅𝐿)Ic0(Rc//RL)。从这些信息可以确定与横轴的交点坐标，连接此点与Q点，形成交流负载线。
