基于HAL库的stm32中定时器的使用--定时器中断每隔一秒进行led灯的闪烁以及定时器生成PWM

一:什么是定时器

        (1)stm32定时器,是存在于stm32单片机中的一个外设。stm32共有八个定时器,两个高级定时器(TIM1、TIM8),四个通用定时器(TIM2、TIM3、TIM4、TIM5)和两个基本定时器(TIM6、TIM7)

        (2)三种定时器都是16位定时器,都有向上、向下、向上/向下计数三种模式,都可以产生DMA请求。高级定时器和通用定时器具有捕获/比较通道,而基本定时器没有。高级定时器有互补输出,而通用定时器和基本定时器没有

二:使用stm32cubemx配置定时器以及LED灯对于的引脚

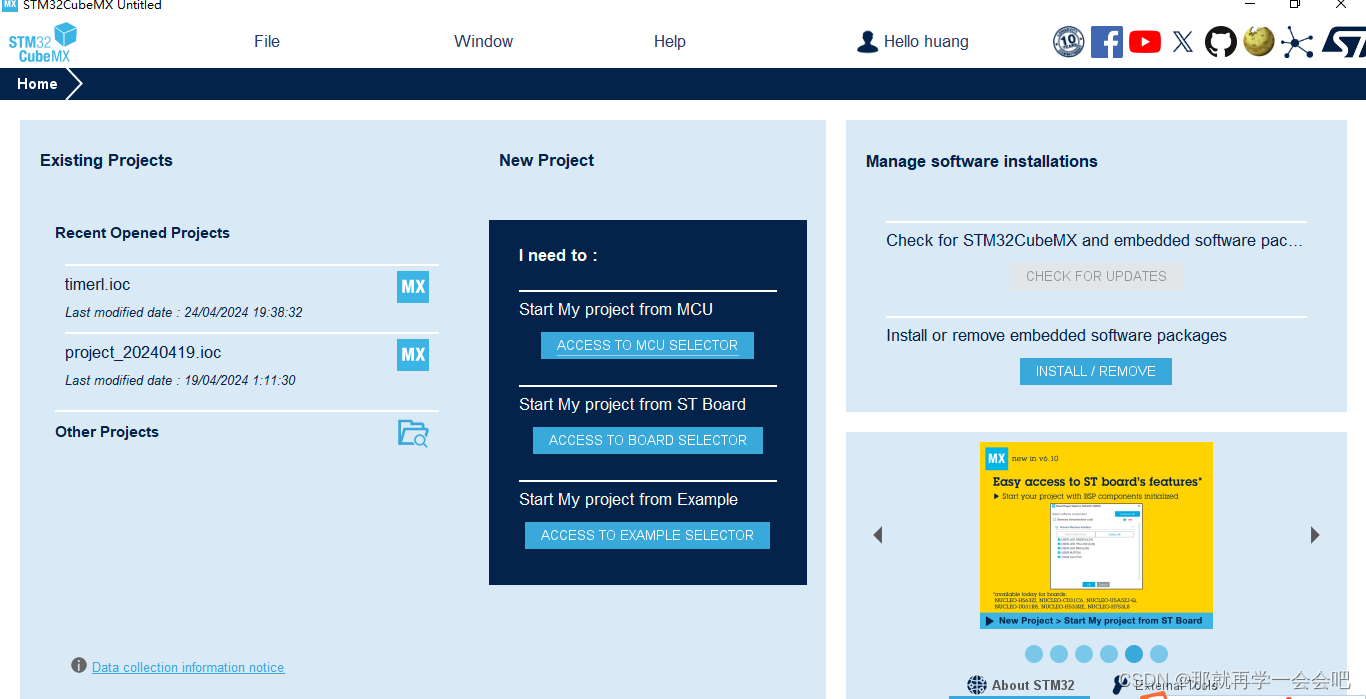

        (1)打开stm32cubemx

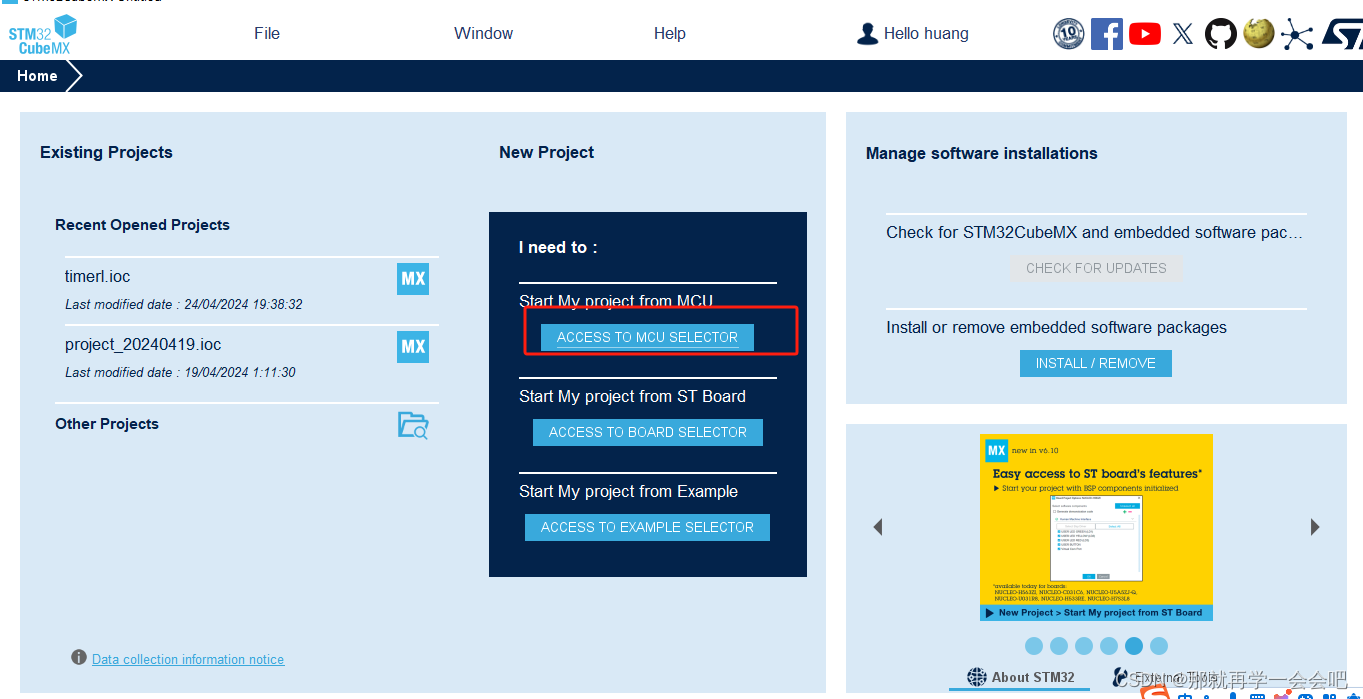

        (2)点击 选择MCU选择器选项

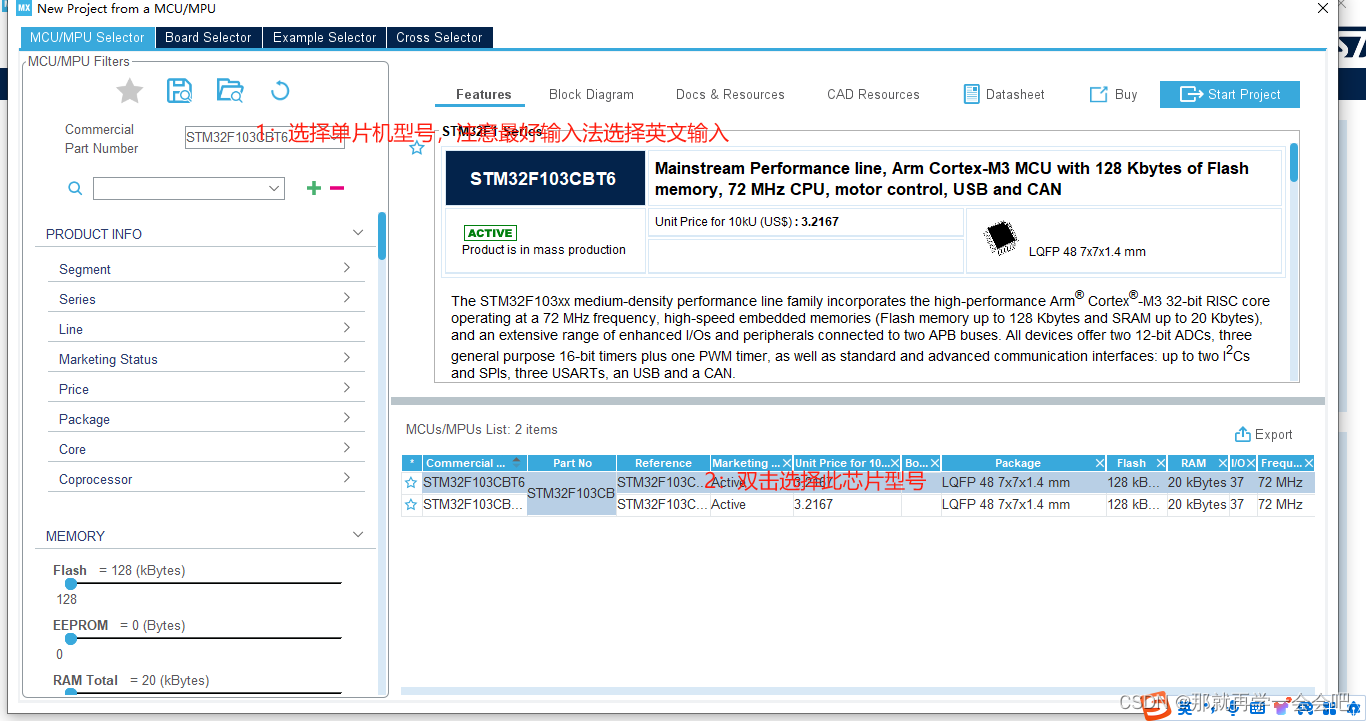

        (3)选择单片机型号



        (4)配置调试接口



        (5) 时钟源选择外部晶振(如果没有外部晶振则不需要选择)



        (6) 修改时钟频率为最大72MHz



        (7) 选择TIM1定时器并对其进行配置

         配置定时时间为1s:原始时钟为72MHz,预分频设置为7200,则time时钟:72MHz/7200=10kHz。需要定时1s则计数值为1s/(1/10k) = 10000

         (8)设置定时器中断



        (9) 选择led对应的引脚(根据开发板连接led灯的引脚进行选择),设置为推挽输出



        (10) 设置中断抢占优先级(根据实际情况设置)

         (11)设置工程名、工程存放路径、工程生成project的环境ide、ide版本,生成工程并打开





三:使用定时器中断实现每隔一秒led灯闪烁

        (1)打开keil工程,进行编译

        (2)烧录算法的一些设置



        (3)调用函数使能定时器中断和开启定时计数器



        (4)重载回调函数,并设置每进行一次中断时翻转led灯电平完成闪烁操作

        (5) 编译程序并进行烧写进入单片机,即可看到现象led灯每隔1s进行闪烁

四:定时器产生PWM的一些概念

        (1)什么是PWM:PWM简称脉冲宽度调制,即在一个周期内存在不同的电平极性

        (2)PWM频率:是指一秒钟内高电平到低电平时间,再从高电平跳到低电平的瞬间次数,也就是一秒钟内有多少个PWM的周期

        (3)PWM频率设置为20kHz:启用外部晶振时钟为72MHz,定时器预分频72则定时器时钟为72000000/72=100000  1us  -> 1/100000 s

        (4)计数值 = t / 时钟 = 1/20000 / 1/1000000 = 1000000 / 20000 = 50

五:stm32cubemx配置stm32TIM1定时器生成PWM

        (1)打开stm32cubemx->选择mcu选择器选项->选择单片机型号->配置调试接口->使能外部晶振

               详细过程参考第二部分

       (2)配置TIM1定时器生成PWM的相关设置

                1 :选择TIM1,使用内部时钟源,选择通道1生成PWM(对于PA8引脚)



                2:TIM1定时器设置,预分频72,向上计数,计数值为50,开启预载

        3:设置PWM的模式,占空比,使能输出比较预载

        4:完成定时器PWM设置,进行生成项目工程并打开操作



        5:keil工程进行编译,main函数内调用启用PWM生成函数,输入形参:句柄、生成的PWM通道





        6:编译,下载,用示波器可以验证查看脉冲 ,也可以将对应引脚连接无源蜂鸣器再进行烧录,验证是否响起
