控制工程中的数学建模（6）——典型环节的数学模型（之二）

⑵一阶惯性环节——电加热炉

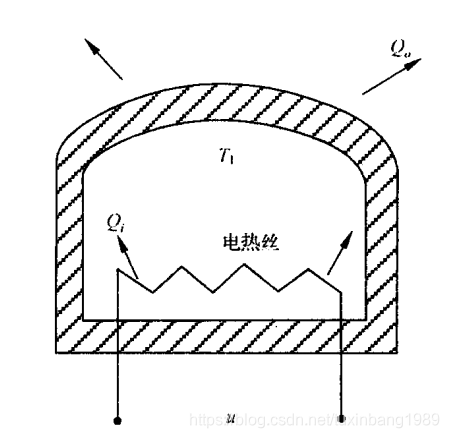

电加热炉是常见的热处理设备。如下图所示：

u为电热丝两端电压， 为炉内温度。电热丝质量为m，比热容为C，传热系数为H，传热面积为A，未加温前炉内温度为 ，加温后的温升为T1 ，电热丝产生热量Q(t)，单位时间内电热丝产生的热量（功率）为P。

根据热力学原理，有

①电热丝自身发热比热容方程

②电热丝向周围传热热阻R=HA，传热功率为

③根据能量守恒

④线性化处理

电热丝功率

r——电热丝电阻，

在平衡点 附近满足： ， 为电压变化量，于是

说明在平衡点附近，P和u近似线性化。

⑤平衡点微小增量微分方程

以平衡点为参考点，设温升 ，则有

物理意义：新增加的功率都用于电热丝自身温度升高和向外传热。

化简得

令

化成一般形式

⑥拉氏变换

电加热炉传递函数

其中， ——温度变化量， ——电压变化量，T——时间常数，K——传递系数。

这就是典型的一阶惯性环节传递函数。

一阶惯性环节代表的装置中，只含有一个独立的惯性元件，如本例中的电热丝温度不会突变（功率是有限的），而是需要一定时间过渡；其他惯性元件还有：电容——电压不会突变（充放电电流是有限的），电感——电流不会突变（电压是有限的），质量实体——速度不会突变（作用力是有限的）。
