基于模糊PID控制的电加热炉温度控制系统设计

1、内容简介

略
297-可以交流、咨询、答疑

2、内容说明

摘要电加热炉随着科学技术的发展和工业生产水平的提高,已经在冶金、化工、机械等各类工业控制中得到了广泛应用，并且在国民经济中占有举足轻重的地位。对于这样-一个具有非线性、大滞后、大惯性、时变性、升温单向性等特点的控制对象，很难用数学方法建立精确的数学模型，因此用传统的控制理论和方法很难达到好的控制效果。单片机以其高可靠性、高性能价格比、控制方便简单和灵活性大等优点，在工业控制系统、智能化仪器仪表等诸多领域得到广泛应用。采用单片机进行炉温控制，可以提高控制质量和自动化水平。
绪论

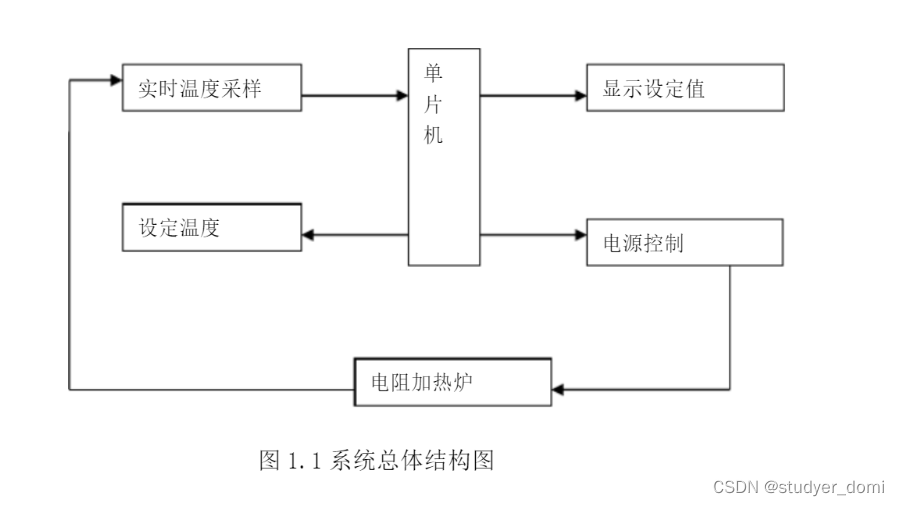

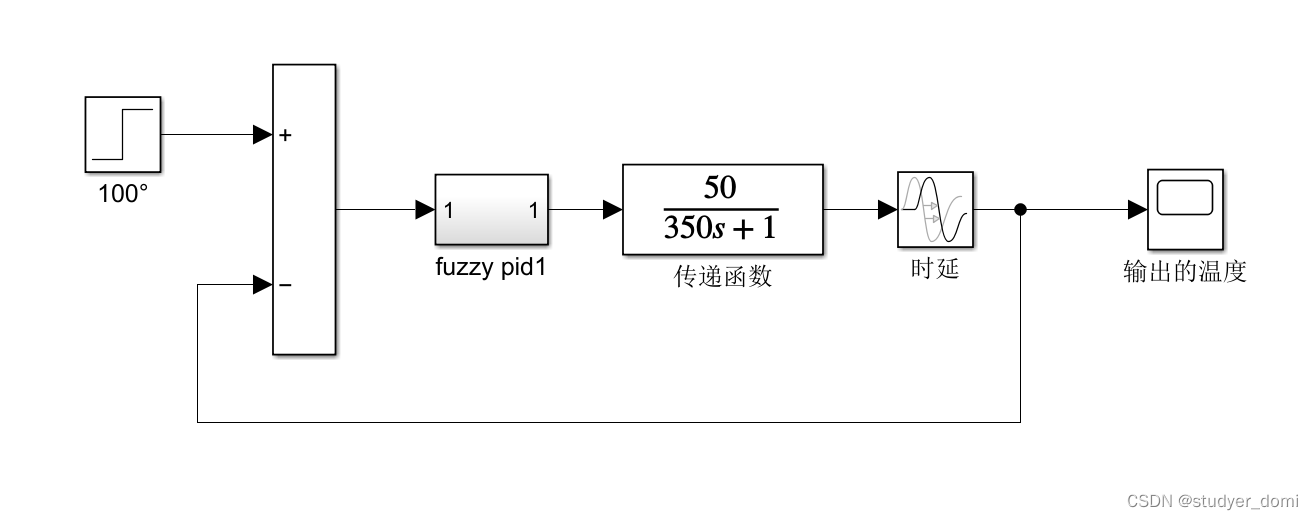

在本控制对象电阻加热炉功率为8可W，由220V交流电供电，采用双向可控硅进行控制。本设计针对一个温度区进行温度控制，要求控制温度范围50~ 350C， 保温阶段温度控制精度为正负1度。选择合适的传感器，计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。其对象问温控数学模型为:

其中:时间常数Td=350秒，放大系数Kd=50，滞后时间TE10秒，

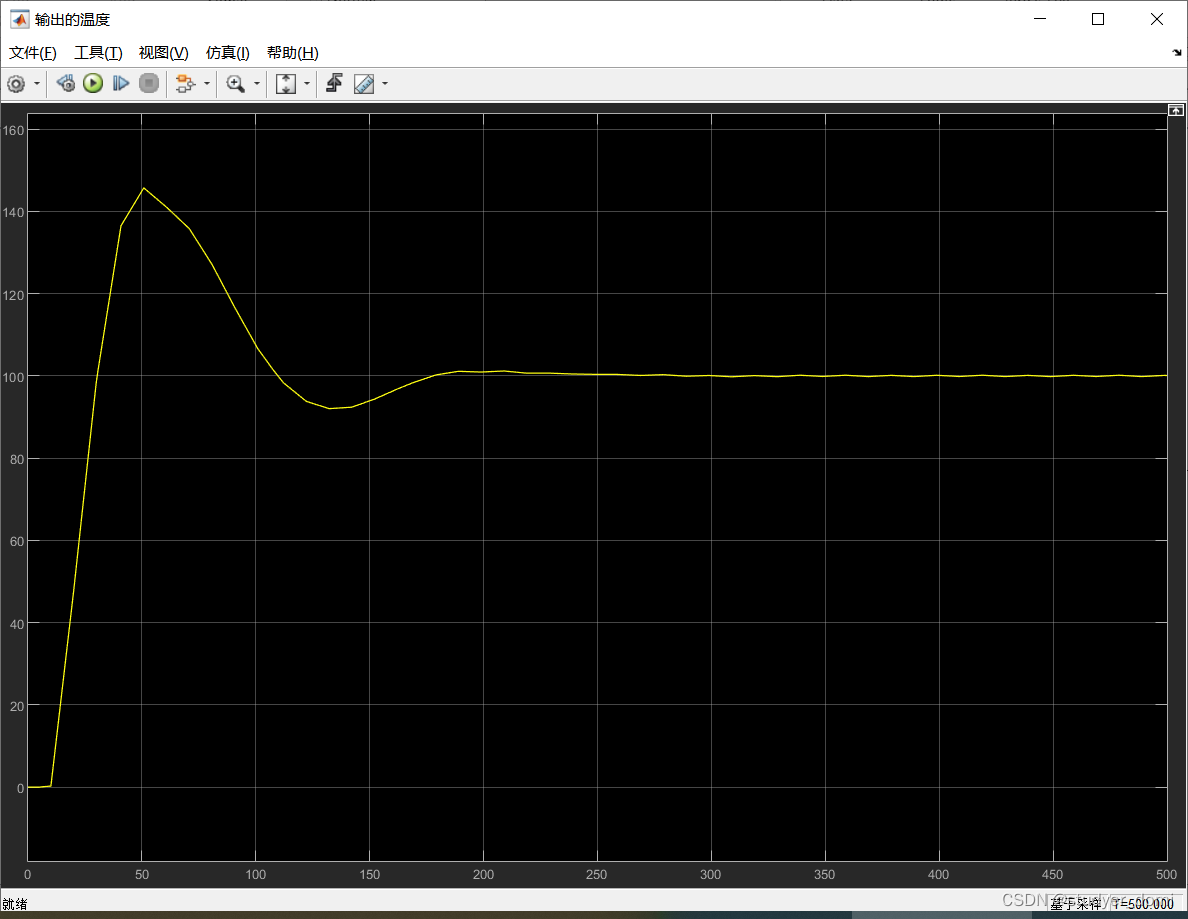

3、仿真分析

略

clc
close all
clear
num = 50;
den = [350 1];
sys = tf(num,den,'inputdelay',10)



 4、参考论文

基于PID电加热炉温度控制系统设计(1) - 百度文库
