15-Workbench 载荷与约束

一、插入载荷的方法

在网格划分之后，就对研究对象施加荷载：

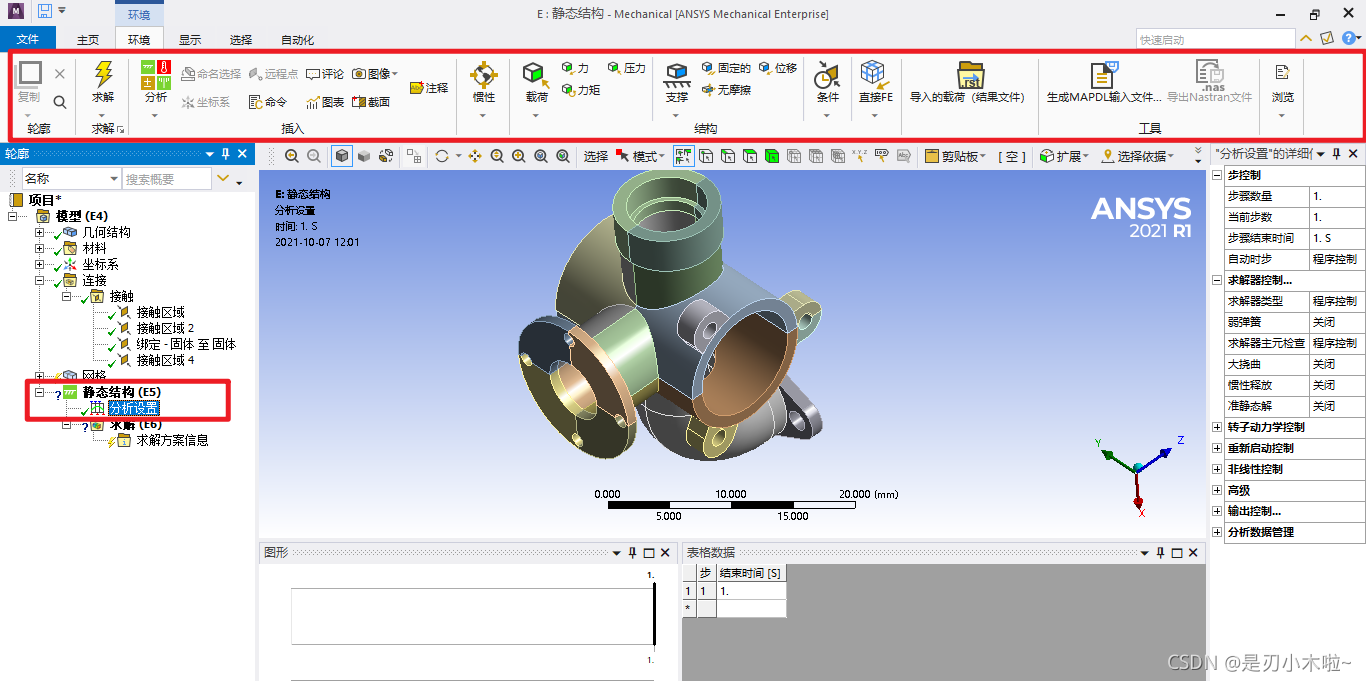

电机静态结构后，在菜单栏环境中就可看到添加载荷的功能

也可在静态结构或分析设置中插入



二、荷载元素

后面将根据具体的案例来讲解载荷，本篇主要大概了解下相关概念。

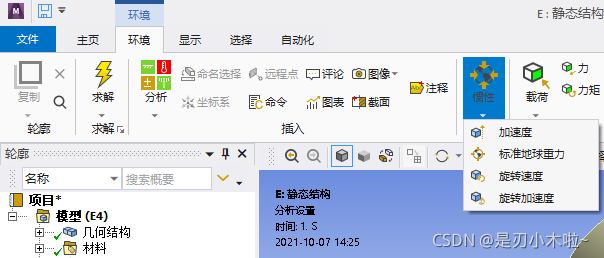

惯性载荷

具体地，包括加速度、重力、旋转速度、旋转加速度。

• 加速度：多用于地震时程加速度的施加
• 标准自重：需要指定具体的方向
• 旋转速度：可以针对某个部位进行施加
• 旋转加速度：可以针对某个部位施加

注意： 如果采用施加加速度来考虑自重，则方向与实际方向相反；若采用标准自重的选项来考虑自重，则方向与实际相同。

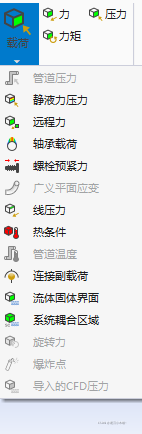

具体载荷施加



施加力等需要注意方向、施加的位置。

相反的力可以通过增加符号来实现，例如500N是向右的力，-500N是向左的力。

结构约束

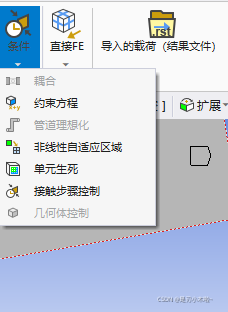

条件

直接FE

直接在有限元网格上进行施加载荷，用的比较少。

三、两个重要的概念

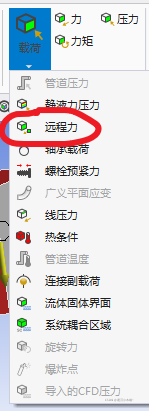

远程点--->远程力、远程位移

• 将对应的几何元素的载荷等效到远端点上，通过对远端点进行载荷的施加或者边界的施加，有利于减小应力集中效应，提高仿真精度
• 只能对点、线、面进行控制，平面位置位于所选几何体的中心，通过调节纵向坐标控制距离
• 远程点与所选元素通过MPC约束方程发生作用，几何行为控制连接区域的变形形态
• 远程点不宜使用太多，否则会消耗大量时间
• 可看成为在几何体与远程点新建刚性梁 MPC184

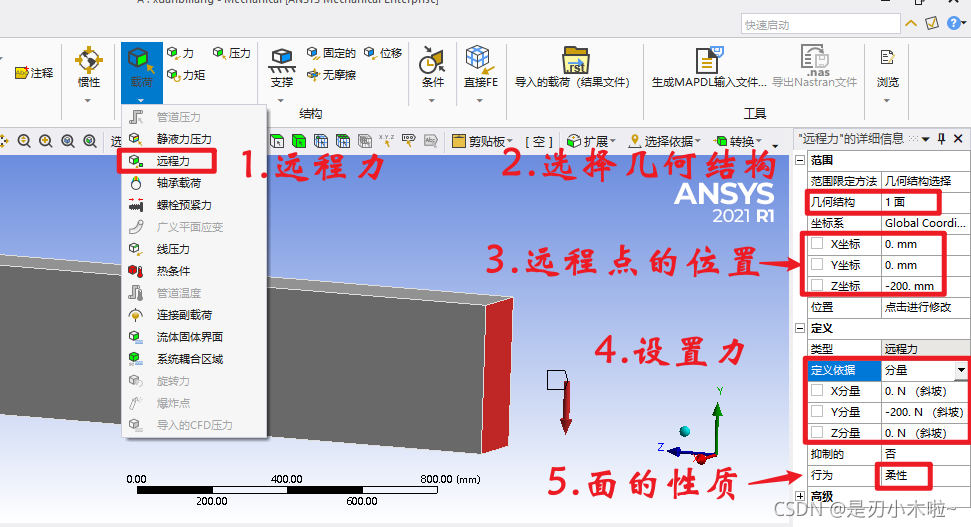

例如，想在悬臂梁上施加一个切向载荷，通过远程点的方式：

注意：使用远程点进行设置的时候，不要讲远程点与面里的太远。

Named   Selection-->即  命名选择 或 组件

操作： 将任何同一种类型的元素归并为同一个组件，在前处理任何阶段都可新建组件，可包含几何体，有限元网格等。

作用：方便载荷、约束施加，单元生死等操作

有点像打包处理的意思
