LIN诊断实现MCU本地OTA升级

一、目标

通过PC端上位机实现MCU本地的OTA升级,本篇文章对实现的目的、需要用到的第三方工具、LIN诊断帧、升级协议、MCU端升级过程以及PC端升级过程做详细说明。

二、目的

最近在做MCU项目时需要将样机寄给客户进行验证,在客户的验证过程中要求参数可调试,如果需要修改软件升级MCU就很麻烦。于是就想做个上位机实现MCU升级功能,项目中MCU只有LIN接口可以用来作为调试接口,于是就想通过LIN诊断协议进行参数调试和实现本地OTA升级功能。

三、第三方工具

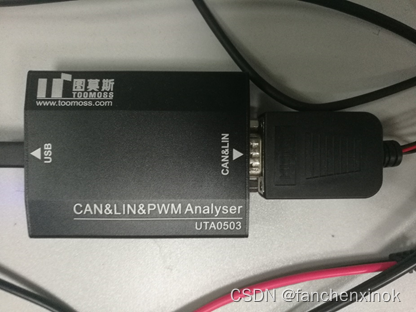

 一般LIN开发用的调试工具是CANOE,但是CANOE太贵了,客户端也不一定有CANOE工具,于是选用了在淘宝就可以买到的一款USB转LIN的调试工具-图莫斯UTA0503,如下图:

用这款工具的好处是厂家提供了二次开发的接口库,用户可以使用这个库进行二次开发,实现自己的PC上位机,支持QT等实现。

四、LIN诊断帧

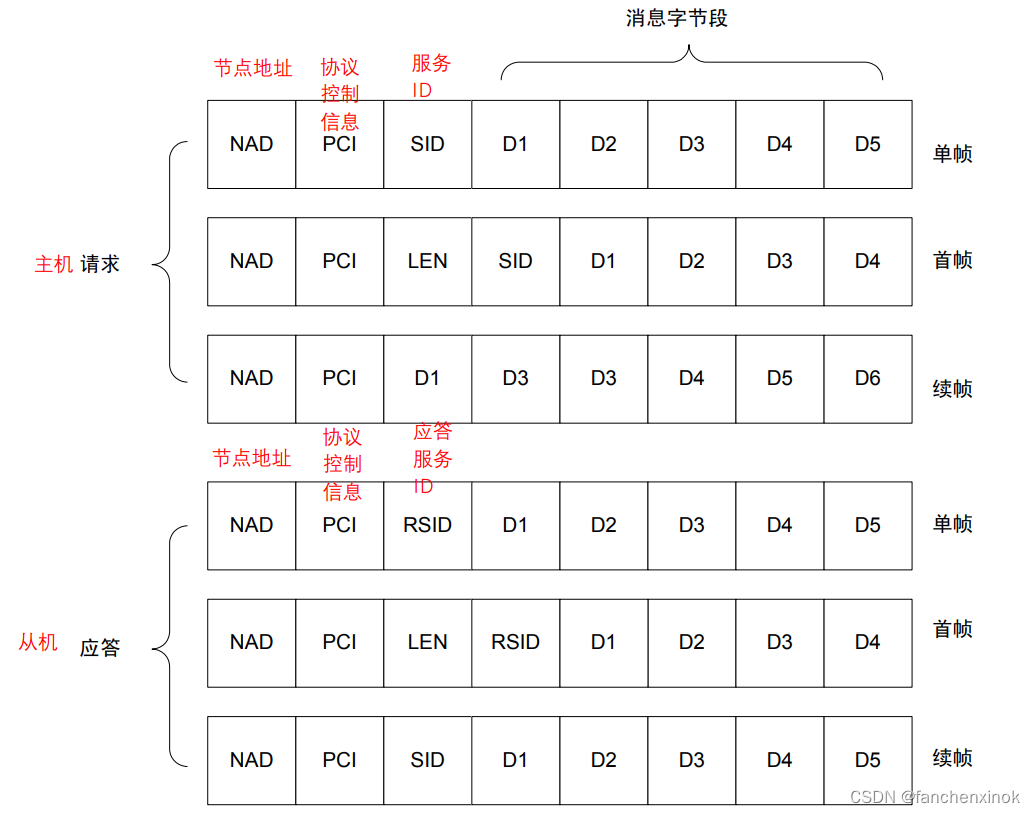

从发送格式上,诊断帧的PDU 单元U (Packet Data Unit,分组数据单元)可分为单帧(Single Frame,SF)、首帧(First Frame,FF)和续帧(Consecutive Frames, CF)三种。从发送源上,主机发送请求 PDU,从机发送应答 PDU。 如下图所示,为 PDU 格式,包括节点地址(NAD),协议控制信息(PCI),LEN,服务 ID(SID),应答服务 ID(RSID), 消息字节段(D1~D6)。首字节 NAD 首先发送,末字节 D4,D5,D6 最后发送。

第一个字节是 NAD(node address),用于区分不同从机节点的地址。 0x00 用于休眠命令; 0x01~0x7D 从机节点地址,即 NAD 0x7E 功能节点地址(功能 NAD); 0x7F 广播节点地址(广播 NAD); 0x80~0xFF 用户自定义。

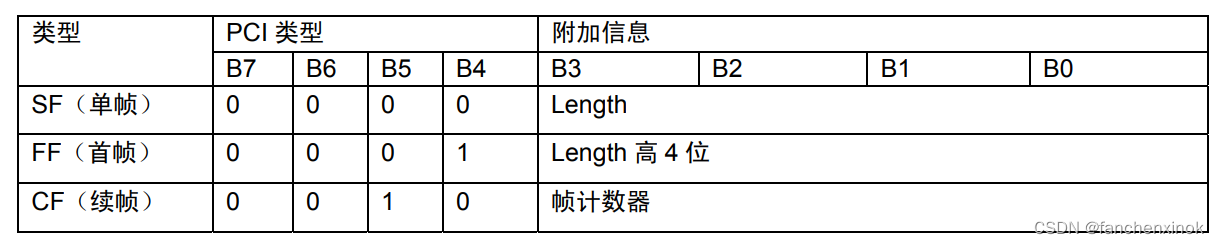

第二个字节是 PCI(Protocol Control Information)信息,包含了 PDU 单元类型和消息字节长度 的信息。如下表:

 单帧中,附加信息 Length 表示消息字节数加 1。首帧中,附加信息只表示 Length 的高 4 位,低 8 位在 LEN 中表示。因此在消息长度为 12 位数据,最大长度为 4095(0xFFF)。 续帧中的附加信息表示首帧后,跟随的续帧的编号,第一个续帧编号为 1,之后累加 1。如果续帧数多于 15 个,那么帧计数器在第 16 个续帧时从 0 重新计数。

SID(Service Identifier)表示了从机节点应完成的服务请求。节点配置服务的 SID 区间为 0xB0~0xB7,诊断 服务的 SID 区间为 0x00~0xAF,0xB8~0xFE。

RSID(Response Service Identifier)表示从机节点应答的内容,它的值是 SID+0x40。

五、升级协议

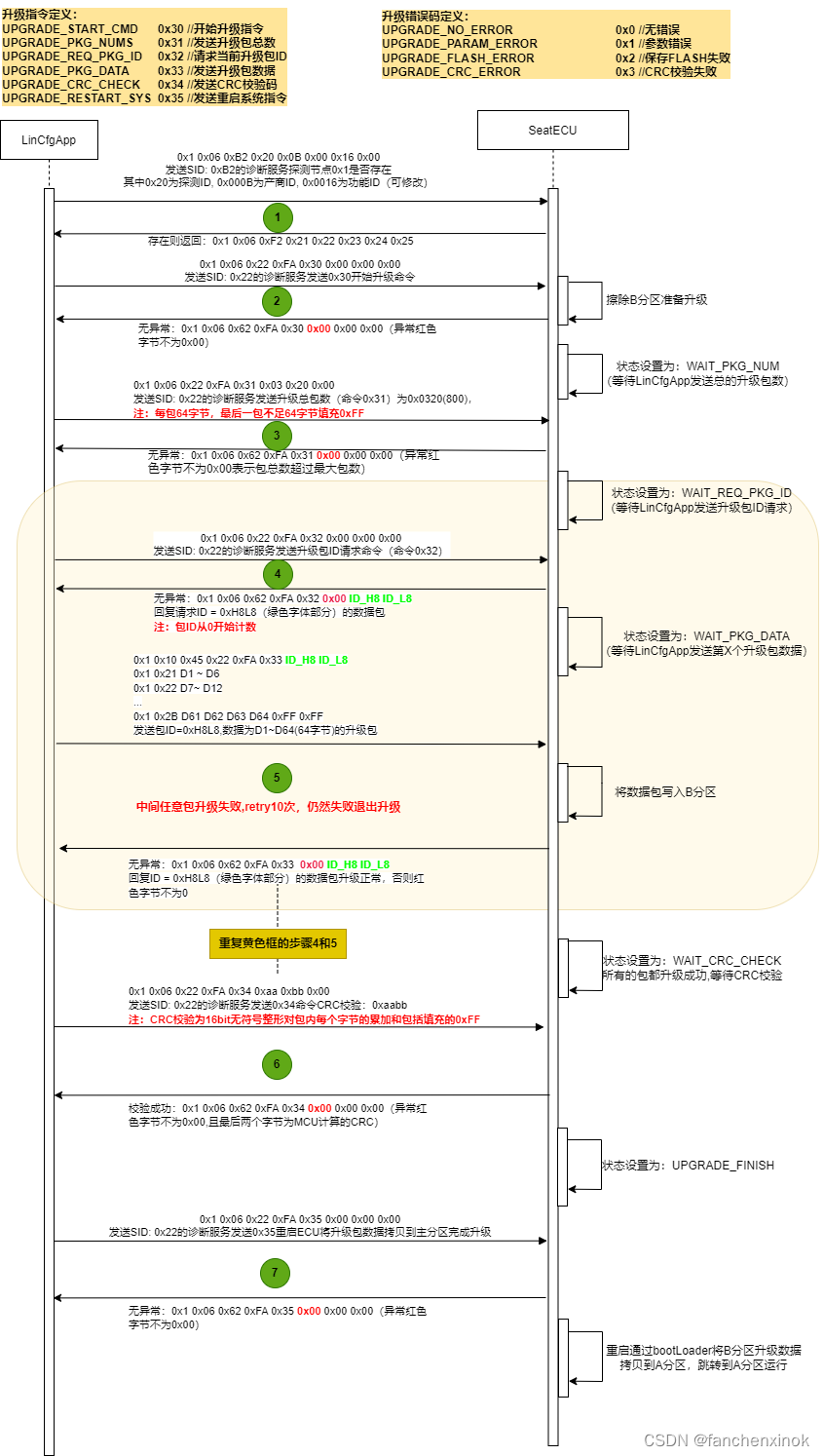

5.1 升级时序如下图所示:

5.2 升级协议定义:

1)节点探测指令:
PC端请求byte1(NAD)byte2(PCI)byte3(SID)byte4byte5byte6byte7byte8
 单帧需要探测的节点地址0x060xB20x20产商ID低8位产商ID高8位功能ID低8位功能ID高8位
说明:使用0xB2诊断服务进行节点探测,byte4的0x20为自定义的节点探测服务识别ID,产商ID和功能ID根据MCU定义修改
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060xF20x210x220x230x240x25
说明:如果节点存在,MCU应答byte4~byte8的内容可以自行定义。
2)开始升级指令:
PC端请求byte1(NAD)byte2(PCI)byte3(SID)byte4byte5byte6byte7byte8
 单帧需要升级的节点地址0x060x220xFA0x300x000x000x00
说明:使用0x22诊断服务发送节点升级指令,byte4的0xFA为自定义的节点升级服务识别ID,byte5的0x30为开始升级指令。
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060x620xFA0x30错误码0x000x00
说明:byte6字节为错误码定义,参照升级错误码定义。
3)升级包总数指令:
PC端请求byte1(NAD)byte2(PCI)byte3(SID)byte4byte5byte6byte7byte8
单帧 需要升级的节点地址0x060x220xFA0x31包总数高8位包总数低8位0x00
说明:byte5的0x31为升级包总数指令,byte6和byte7为2字节大小的升级包总数的高8位和低8位。
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060x620xFA0x31错误码0x000x00
说明:byte6字节为错误码定义,参照升级错误码定义。
4)升级包ID请求指令:
PC端请求byte1(NAD)byte2(PCI)byte3(SID)byte4byte5byte6byte7byte8
 单帧需要升级的节点地址0x060x220xFA0x320x000x000x00
说明:byte5的0x32为升级ID请求指令,由MCU告知当前需要发送的下一个升级包ID。
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060x620xFA0x32错误码包ID高8位包ID低8位
说明:byte6字节为错误码定义,参照升级错误码定义。Byte7和8为MCU下一个升级包ID。
5)升级包数据指令:
PC端请求byte1(NAD)byte2(PCI)byte3(LEN)byte4(SID)byte5byte6byte7byte8
首帧 需要升级的节点地址0x100x450x220xFA0x33包ID高8位包ID低8位
续帧1 需要升级的节点地址0x21D1D2D3D4D5D6
续帧2 需要升级的节点地址0x22D7D8D9D10D11D12
续帧3 需要升级的节点地址0x23D13D14D15D16D17D18
续帧4 需要升级的节点地址0x24D19D20D21D22D23D24
续帧5  需要升级的节点地址0x25D25D26D27D28D29D30
续帧6 需要升级的节点地址0x26D31D32D33D34D35D36
续帧7 需要升级的节点地址0x27D37D38D39D40D41D42
续帧8 需要升级的节点地址0x28D43D44D45D46D47D48
续帧9 需要升级的节点地址0x29D49D50D51D52D53D54
续帧10 需要升级的节点地址0x2AD55D56D57D58D59D60
续帧11 需要升级的节点地址0x2BD61D62D63D640xFF0xFF
说明:byte5的0x33为升级包数据发送指令,包数据长度为64字节(D1~D64),最后一包的数据不满64字节则填充0xFF。
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060x620xFA0x33错误码包ID高8位包ID低8位
说明:byte6字节为错误码定义,参照升级错误码定义。Byte7和8为MCU下一个升级包ID。
6)CRC校验码发送指令:
PC端请求byte1(NAD)byte2(PCI)byte3(SID)byte4byte5byte6byte7byte8
 单帧需要升级的节点地址0x060x220xFA0x34校验码高8位校验码低8位0x00
说明:byte5的0x34为升级包校验码发送指令,由PC计算(累加升级包数据每个字节包括填充的0xFF)并发送计算的CRC校验码值(16字节)。
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060x620xFA0x34错误码校验码高8位校验码低8位
说明:byte6字节为错误码定义,参照升级错误码定义。Byte7和8为MCU计算的CRC校验码数值,算法同PC端。
7)重启MCU指令:
PC端请求byte1(NAD)byte2(PCI)byte3(SID)byte4byte5byte6byte7byte8
 单帧需要升级的节点地址0x060x220xFA0x350x000x000x00
说明:byte5的0x35为升级包接收完整重启MCU指令。
MCU端应答byte1(NAD)byte2(PCI)byte3(RSID)byte4byte5byte6byte7byte8
 单帧MCU节点地址0x060x620xFA0x35错误码0x000x00
说明:byte6字节为错误码定义,参照升级错误码定义。

六、MCU端升级过程:

 MCU端flash分区如上图所示,boot为启动分区,app1为A分区,也是app启动运行的分区,app2为B分区,用于升级过程接收保存升级包数据的备份分区,data flash分区为用户数据保存区域和升级标志等信息保存区域。

MCU端接收升级数据包并写入B分区并累加CRC校验码,当升级包接收完成后计算的CRC校验码和PC端发送过来的校验码一致的话说明接收的数据包是完整的,写入升级标志置位、包总数和CRC等信息,并重启MCU。Boot启动时读取升级标志,包总数和CRC校验值,判断升级标志是否置位,如果置位则读取B分区内容并计算CRC校验值,如果计算的CRC校验值和保存的CRC校验值一致说明B分区数据完整无误。擦除A分区数据内容,将B分区数据拷贝到A分区。跳转到A分区运行。

七、PC端升级过程:

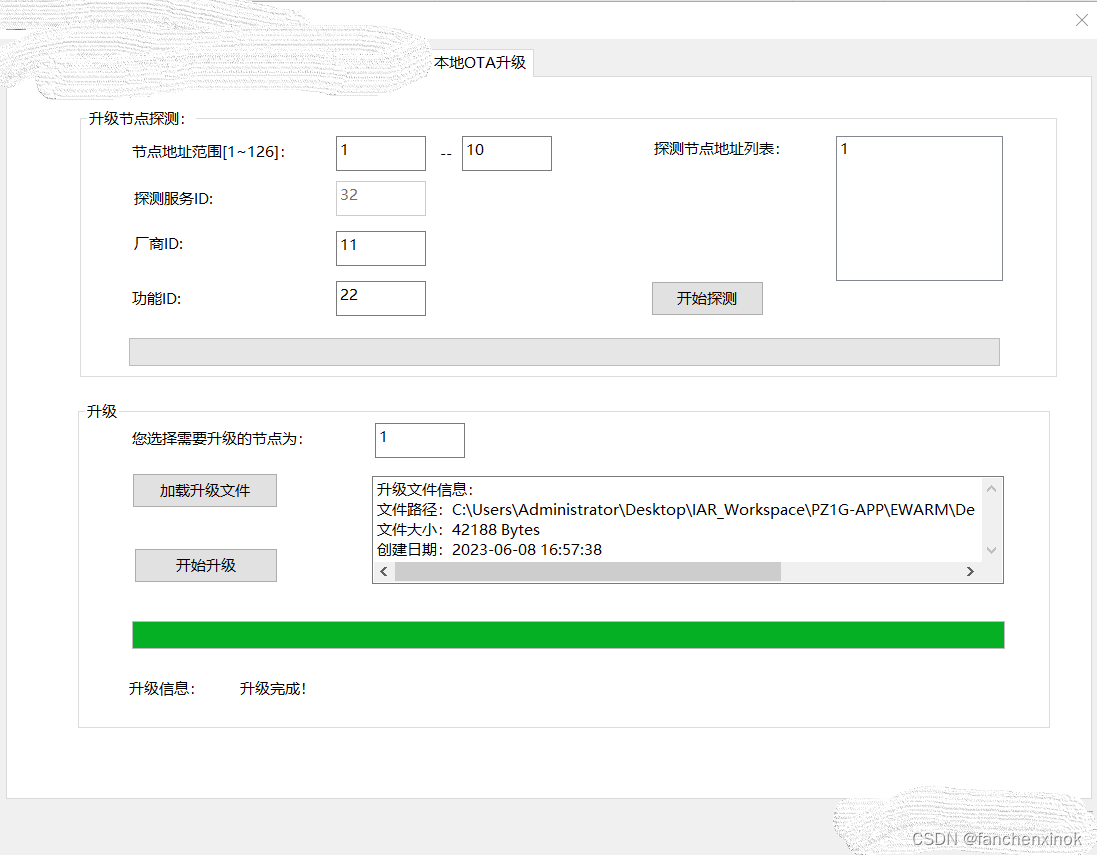

 上位机提供了本地OTA升级功能。用户可以在没有烧写工具的情况下通过LIN升级APP软件,升级界面如下图1所示,界面中有“升级节点探测”功能和“升级”功能两块。

其中“升级节点探测”功能是为了探测可升级的节点地址,为后续升级使用。如果探测到可升级的MCU节点,将在“探测节点地址列表”中显示。

探测节点完成后可以在列表中选中要升级的节点,后续对同一个MCU升级已经知道了节点地址就可以直接在“2”所在的位置直接填写节点地址不需要再去走探测流程。然后点击“加载升级文件”按钮选则需要升级的bin文件,Bin文件信息将在旁边的矩形框中显示。点击“开始升级”按钮开始进行升级。如果升级过程中出现错误,比如CRC校验错误等,可以再次点击“开始升级”按钮进行升级,升级过程比较慢,大概需要两三分钟。当所有的升级包都发送成功后会弹出如下图2所示的对话框提示用户是否需要写入升级标志并重启MCU,如果用户点击取“取消”按钮,升级包数据仅仅保存在B分区,并不会更新到A分区,升级过程实际并没有完成。用户点击“确定”按钮才真正重启MCU将B分区数据拷贝到A分区,并从A分区启动运行程序。

图1



 图2

  八、总结

通过实现LIN诊断协议OTA升级功能,让我对LIN诊断协议有了更加深刻的理解。本文定义的协议也适用于OTA远程升级,对升级流程中有考虑不足的请指出,谢谢。
