Fanuc机器人 Karel 编程学习（三）---R/W 位置寄存器值

使用Karel 设置和获取Fanuc 位置寄存器值

说明：由于项目需要特意研究了Fanuc Karel 语言，Karel 语言比较小众 网络上资料很少，因此把过程记录下来，方便其他人，也方便自己以后查阅。

PROGRAM RWREG1
--忽略错误暂停，命令暂停，在TP启用时忽略暂停的请求
%NOPAUSE = ERROR +COMMAND +TPENABLE

VAR
	status :INTEGER
	str1:STRING[254]
	str2:STRING[254]

	s_curp:XYZWPR   --笛卡尔坐标位置变量
	g_curp:XYZWPR   --笛卡尔坐标位置变量
	s_jntp:JOINTPOS  --关节坐标位置变量
	g_jntp:JOINTPOS  --关节坐标位置变量

	x:REAL
	y:REAL
	z:REAL
	w:REAL
	p:REAL
	r:REAL

	strX:STRING[10]
	strY:STRING[10]
	strZ:STRING[10]
	strW:STRING[10]
	strP:STRING[10]
	strR:STRING[10]

	j1:REAL
	j2:REAL
	j3:REAL
	j4:REAL
	j5:REAL
	j6:REAL

	strJ1:STRING[10]
	strJ2:STRING[10]
	strJ3:STRING[10]
	strJ4:STRING[10]
	strJ5:STRING[10]
	strJ6:STRING[10]

	realJP : ARRAY [9] OF REAL

	strPos :STRING[254]
	strJpos :STRING[254]


BEGIN
	FORCE_SPMENU(TP_PANEL,SPI_TPUSER,1) --显示用户界面
	WRITE('hello',CR)

	s_curp = CURPOS(0,0)  --返回机器人当前笛卡尔坐标位置，两个形参使用默认值（0，0）
	s_jntp=CURJPOS(0,0)   --返回机器人当前关节坐标位置

	SET_POS_REG(1,s_curp, status)  -- 变量存入位置寄存器 PR[1]
	SET_JPOS_REG(2,s_jntp, status)  -- 变量存入位置寄存器 PR[2]

	g_curp = GET_POS_REG(1,status)   -- 获取寄存器值 PR[1]
	g_jntp = GET_JPOS_REG(2,status)   -- 获取寄存器值 PR[2]
	x = g_curp.x
	y = g_curp.y
	z = g_curp.z
	w = g_curp.w
	p  = g_curp.p
	r   = g_curp.r

	CNV_JPOS_REL (g_jntp, realJP, status)
	j1 =  realJP[1]
	j2 =  realJP[2]
	j3 =  realJP[3]
	j4 =  realJP[4]
	j5 =  realJP[5]
	j6 =  realJP[6]

	CNV_REAL_STR(x,1,2,strX)
	CNV_REAL_STR(y,1,2,strY)
	CNV_REAL_STR(z,1,2,strZ)
	CNV_REAL_STR(w,1,2,strW)
	CNV_REAL_STR(p,1,2,strP)
	CNV_REAL_STR(r,1,2,strR)

	CNV_REAL_STR(j1,1,2,strJ1)
	CNV_REAL_STR(j2,1,2,strJ2)
	CNV_REAL_STR(j3,1,2,strJ3)
	CNV_REAL_STR(j4,1,2,strJ4)
	CNV_REAL_STR(j5,1,2,strJ5)
	CNV_REAL_STR(j6,1,2,strJ6)
	strPos = strX+','+strY+','+strZ+','+strW+','+strP+','+strR
	strJpos = strJ1+','+strJ2+','+strJ3+','+strJ4+','+strJ5+','+strJ6

	WRITE(strPos,CR)
	WRITE(strJpos,CR)

END RWREG1

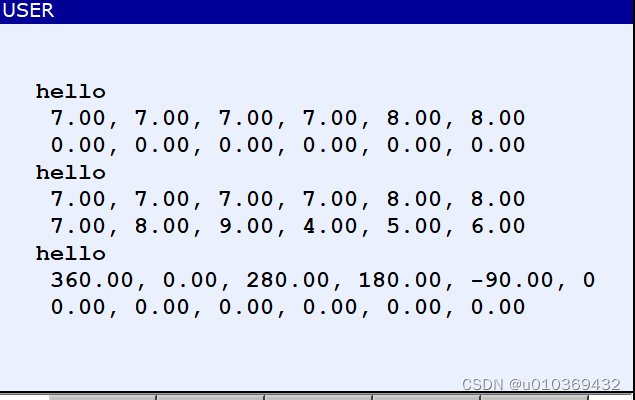

最后运行的效果如下：
