嵌入式开发-STM32CUBEMX使用—基于STM32G431RBTx

嵌入式–基于STM32G431RBTX

1.利用STM32CUBEMX生成工程框架
2.利用STM32CUBEMX生成初始化代码文件

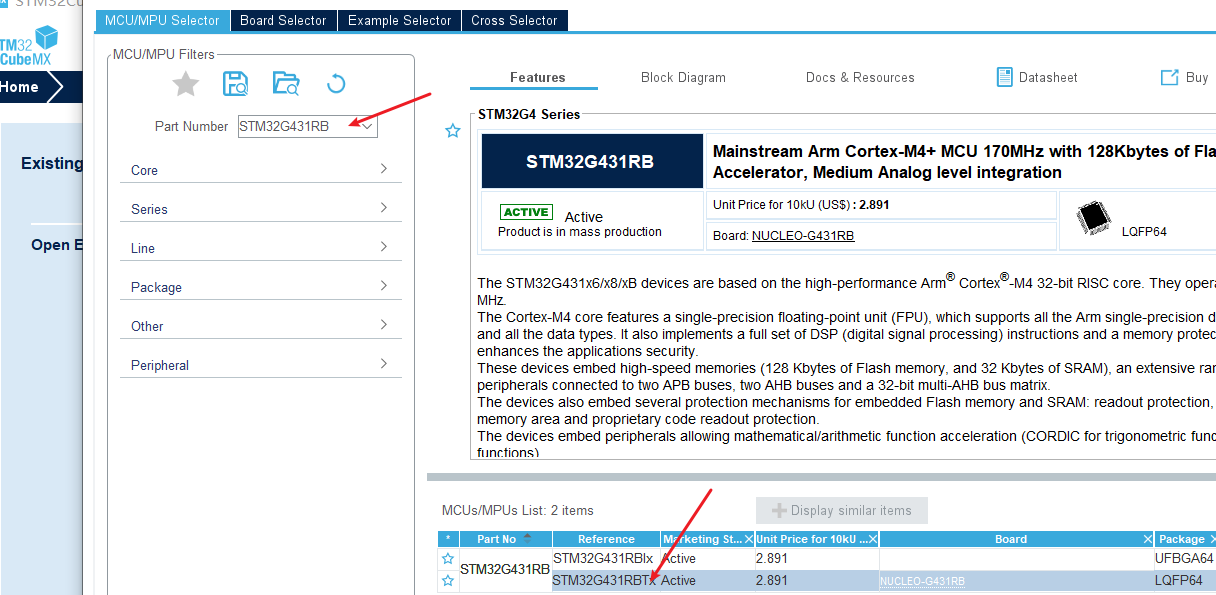

创建文件

image-20240204221809874

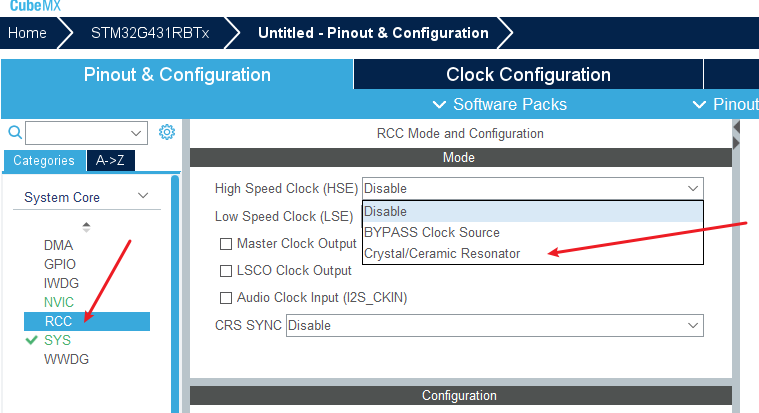

选择外晶振

image-20240204222223561

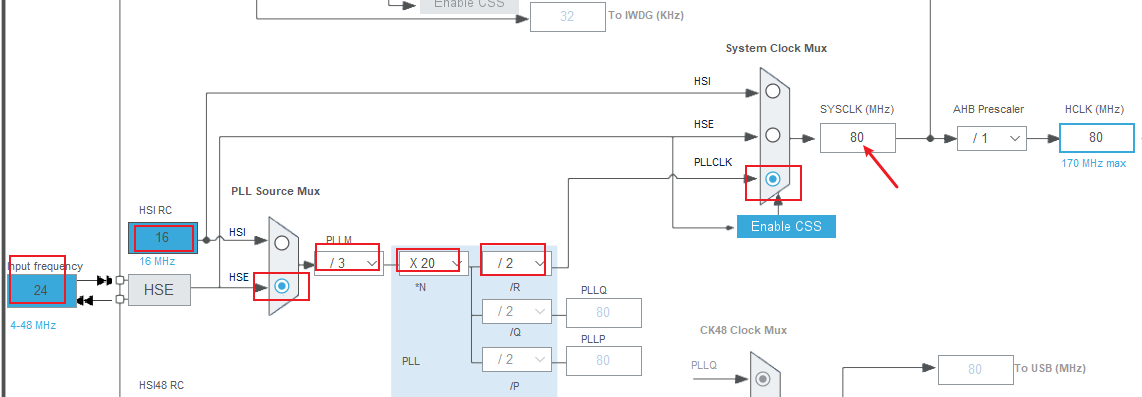

Clock Configuration配置

按如下数据配置

image-20240204222526237

Project Manager配置

image-20240204222920840

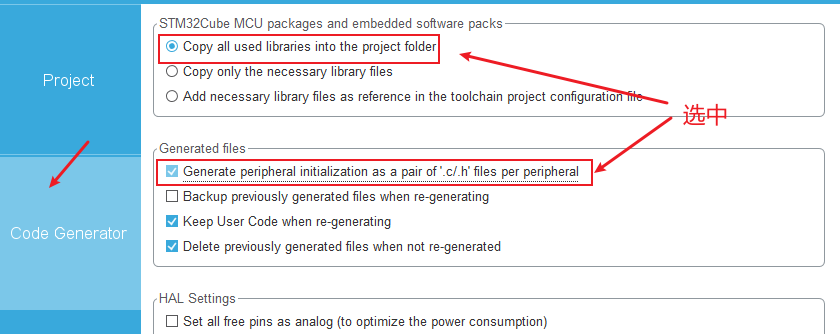

Code Generator

image-20240204223109580

在进行如上配置后即可生成

运行

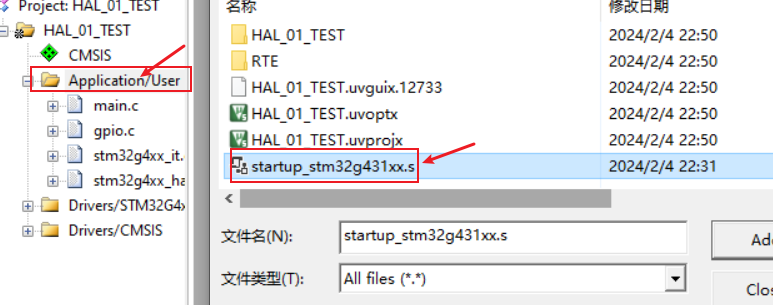

在运行前需要把启动文件加入Application文件夹

image-20240204225635288

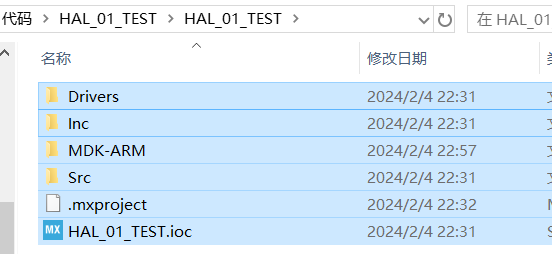

之后把这些文件全部放入HAL_00_PROJECT_SOURCE文件中,当作一个基准代码使用

image-20240204225943205

我们继续以点亮一个LED灯为例

我们打开00文件夹的ioc文件,同时去配置LLED灯

image-20240204230552100

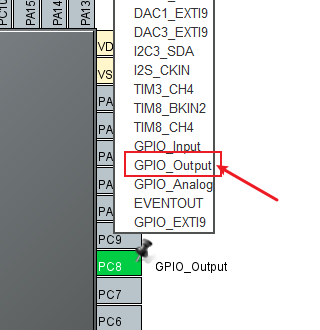

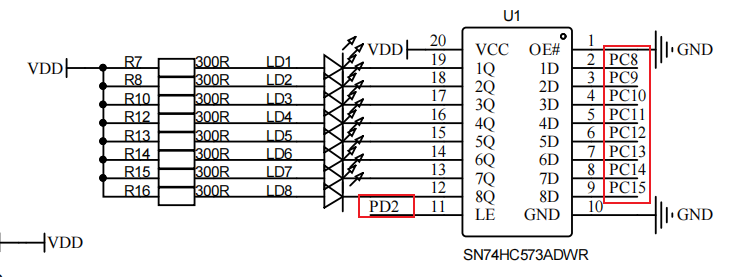

需要勾画PC8–PC15,PD2

image-20240204230808668

设定GPIO

image-20240204231705743

输出高电平(初始化默认的)

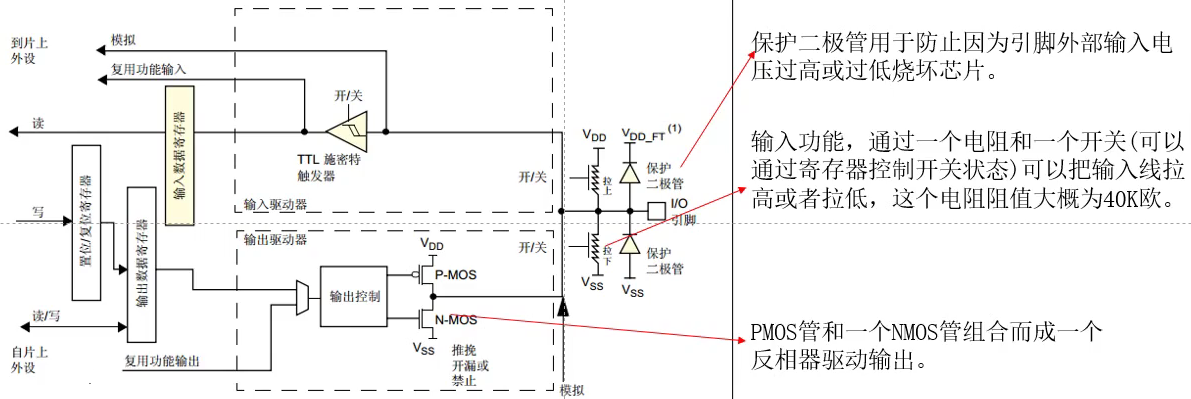

一般选择推挽(分高低电平两种状态)

image-20240204232653145

这一部分是需要用到的

image-20240204233203944

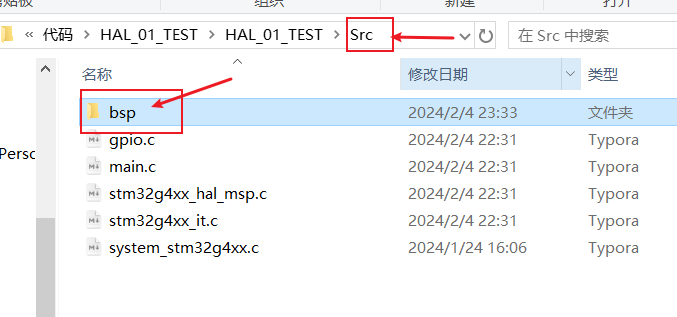

其中src文件是我们的顶层文件,同时在src文件中添加一个板载的中间层文件—bsp

同时也在inc(头文件)中创建一个bsp文件

image-20240204233455201

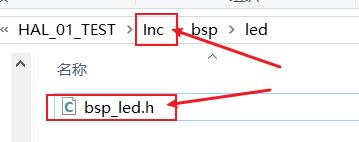

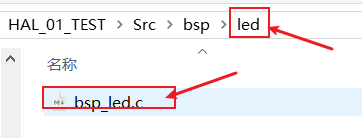

在相应文件夹下同时创建bsp_led.c和bsp_led.h(注意,h文件是在bsp\led文件夹下的)

image-20240204234153097

image-20240204234231336

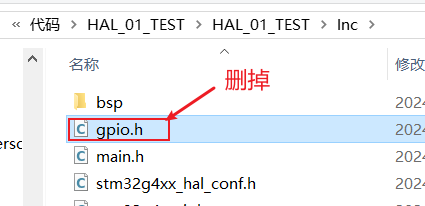

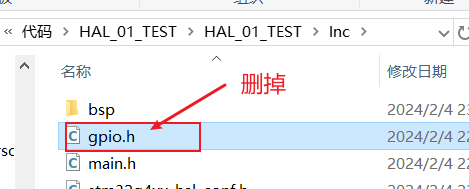

同时删掉01文件中GPIO的c和h文件

image-20240204235233177

image-20240204235303466

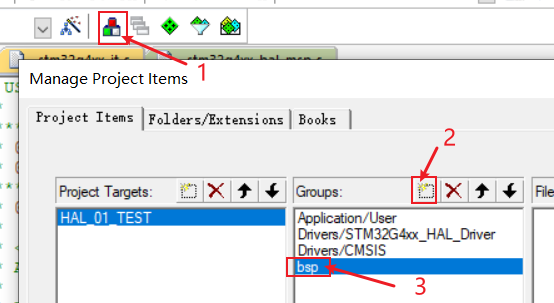

创建中间层

image-20240221185021500

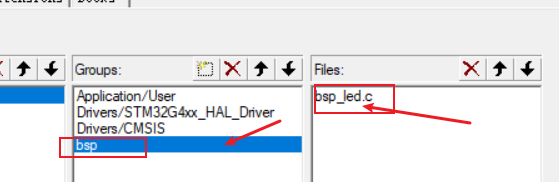

添加bsp_led.c和bsp_led.h

image-20240205000029280

image-20240205000248664

ps:头文件添加停留在bsp这个位置即可

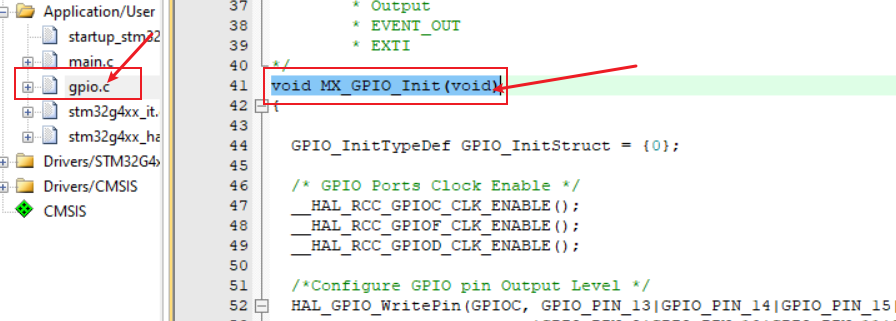

下一步:移植

image-20240205001250318

image-20240205001315232

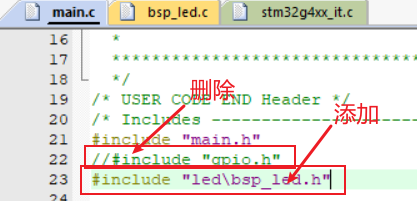

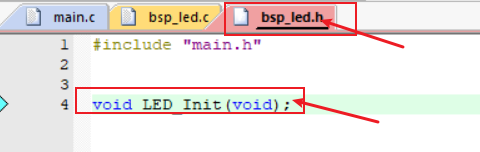

添加配置好的代码

image-20240205002647169

image-20240205002722787

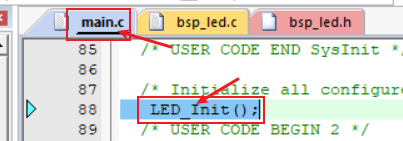

同时需要在main函数中声明

image-20240205002912820

测试:

在main函数中的循环里添加

	HAL_GPIO_WritePin(GPIOC , GPIO_PIN_15, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(GPIOD , GPIO_PIN_2, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOD , GPIO_PIN_2, GPIO_PIN_RESET);

可以实现点亮一个led。
