【奔跑的FPGA】part seven DE1-SOC引脚分配与导入方法

最新推荐文章于 2025-04-23 14:33:27 发布
最新推荐文章于 2025-04-23 14:33:27 发布
阅读量8.5k 收藏 29
点赞数 4
分类专栏： FPGA/CPLD 文章标签： FPGA 引脚 Assignments 分配 方法
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011153192/article/details/52517735
版权
本文介绍了在Qt ii环境下进行FPGA开发时如何高效地进行引脚分配，包括直接分配、通过txt文件导入和使用.tcl文件导入的方法。详细讲解了每个方法的操作步骤，提供了一种提高开发效率和减少错误的途径。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


在使用Qt ii进行FPGA开发时候经常需要用到引脚分配功能。如果采用传统的分配方法费时费力，并且极易出错。以下使用新方法进行引脚的量化分配以及管理，具有方便快捷的特性以及较强的可移植性。


引脚分配方法1：直接分配

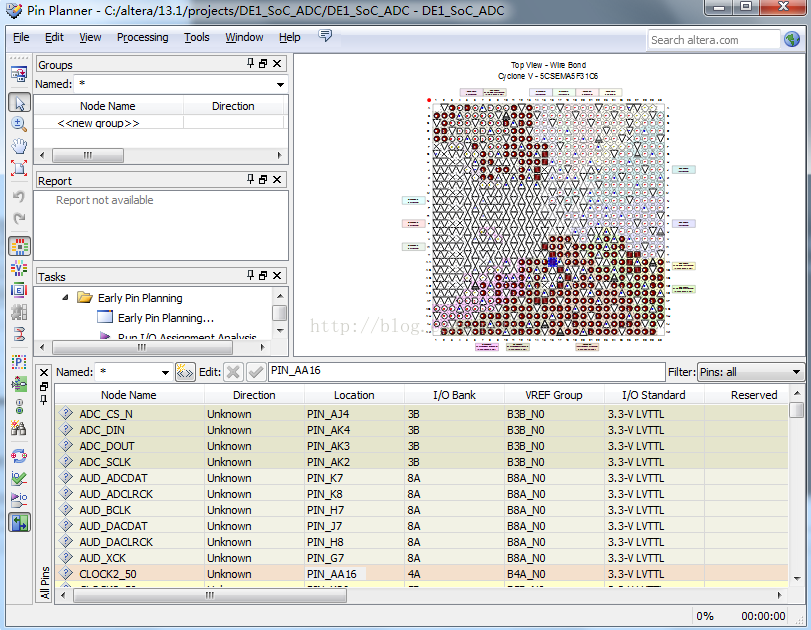

点击Qt ii街面上的引脚分配快捷键或者在菜单栏选择Assignments/Pin Planner,在弹出的对话框下方即可进行引脚的分配，只需要在信号对应的一栏中Location一列分别双击键入对应的引脚号码即可，回车换行继续，如下图所示：



引脚分配
