假设场景:测区最高处海拔2000米,最低处海拔1300米,飞机起飞处海拔1500米,那么相对位置关系就是高处500米,低处-200米,飞机起飞高度800米。

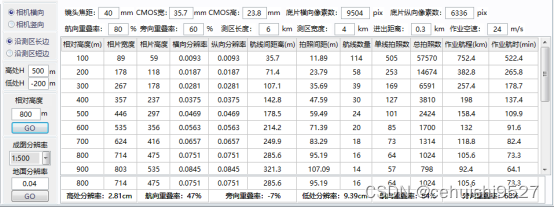

通过软件计算结论如下:
高处分辨率2.81cm,航向重叠率47%,旁向重叠率-7%;
低处重叠率9.39cm,航向重叠率84%,旁向重叠率68%;
基于起飞点的重叠率7.51 cm,航向重叠率80%,旁向重叠率60%;
重叠率其实就是照片的重叠,只要航线间距适当就不会出现重叠率不够的情况。
举例:大疆M350搭载P1某一项目飞机飞行高度800米,地面的GSD为10cm,飞机起飞点离测区最高点为500米,那就意味着飞机飞行高度离测区最高处300米,那么此时最高处的分辨率为3.77cm,任务的航线间距是根据起飞处计算的理论间距,为240米,这个数字怎么来的,【8000*0.1=800米,航向重叠设置为70%,那么航线间距就是240米】这是什么概念,接下来的计算就要颠覆你的三观了,最高处单张照片长边理论覆盖长度为8000*0.0377=301.6米,此时计算重叠率(300-240)/300=20%,此时的重叠率是难以满足要求的,就会出现漏洞,如果飞行高度离测区高处更近些呢,除了飞行安全问题之外,重叠率会无限接近于0,甚至很容易出现负数,负数是什么概念,你的照片之间没有重叠,没有重叠就找不到同名点,就无法通过空三,也就无法生产符合要求的测绘数据,这下你明白了吧,解决的办法就是飞行是设置的飞行参数无限接近实际的参数,也就是提高飞机起飞的高度,这对于外业来说是一个不小的挑战。
上面的例子:外业作业人员设置重叠率为90%,比例提升20%,对于800米的照片长边,一下子就是160米的压缩距离,那么航线宽度一下子就压缩到了80米,这样密集的航线当然不会有问题,假设GSD变为1cm,也就是离地高度为79米拍照,单张照片的长边覆盖长度为80米,照片的覆盖率正好为0,还是会有漏洞的可能性,这就是航拍的魅力所在,你要知其然,更要知其所以然。
现在知道为什么有漏洞了吧
解决的办法:
1、提高飞机飞行的高度,带来的影响是分辨率变大,会超出规范的要求,同样成果不合格
2、提高起飞点的高度,最好的办法是在测区的最高处起飞,就不会出现实际的重叠率低于设计的重叠率
3、设计的重叠率加大,局部的补测可以设置到90%(不适合大面积的航测)
4、遥控器里面的被摄面高程,也就是虚拟抬高起飞点高度,最终的效果是提升飞机的飞行高度,也就是说不设置这一项,你设置飞机飞行500米,就是500米,设置了被摄面高度200米,那么此时的飞行高度就变成了700米,其实对于项目来说。最好是不要自动更改飞行高度,虽然解决了问题,也加大了飞行安全距离,但是精度降低了。最好的办法是设置被摄面,同步更改航线即可,即虚拟的起飞点下理论的拍照间隔和航线间隔,提高被摄面的结果是拍照间隔和航线间隔都有不同程度上的压缩,这样仅仅是牺牲了一部分效率,对于精度未产生任何的影响,这才是一个负责认的技术解决方案。
