数据集建设需要对采集的数据进行标注，这里我选择南方科技大学的开源标注工具SuSTechPOINTS作为点云的标注软件，OpenCalib作为点云和相机联合标定的变换矩阵手动调参的软件，LabelmeAI版作为图像的标注。系统则选择在我电脑上装个双系统以便能使用GPU加速
一 Ubuntu20.04 双系统安装
1 硬盘空间划分
随便安装一个硬盘空间管理的软件，这里我选择的是傲梅的分区助手下载分区助手

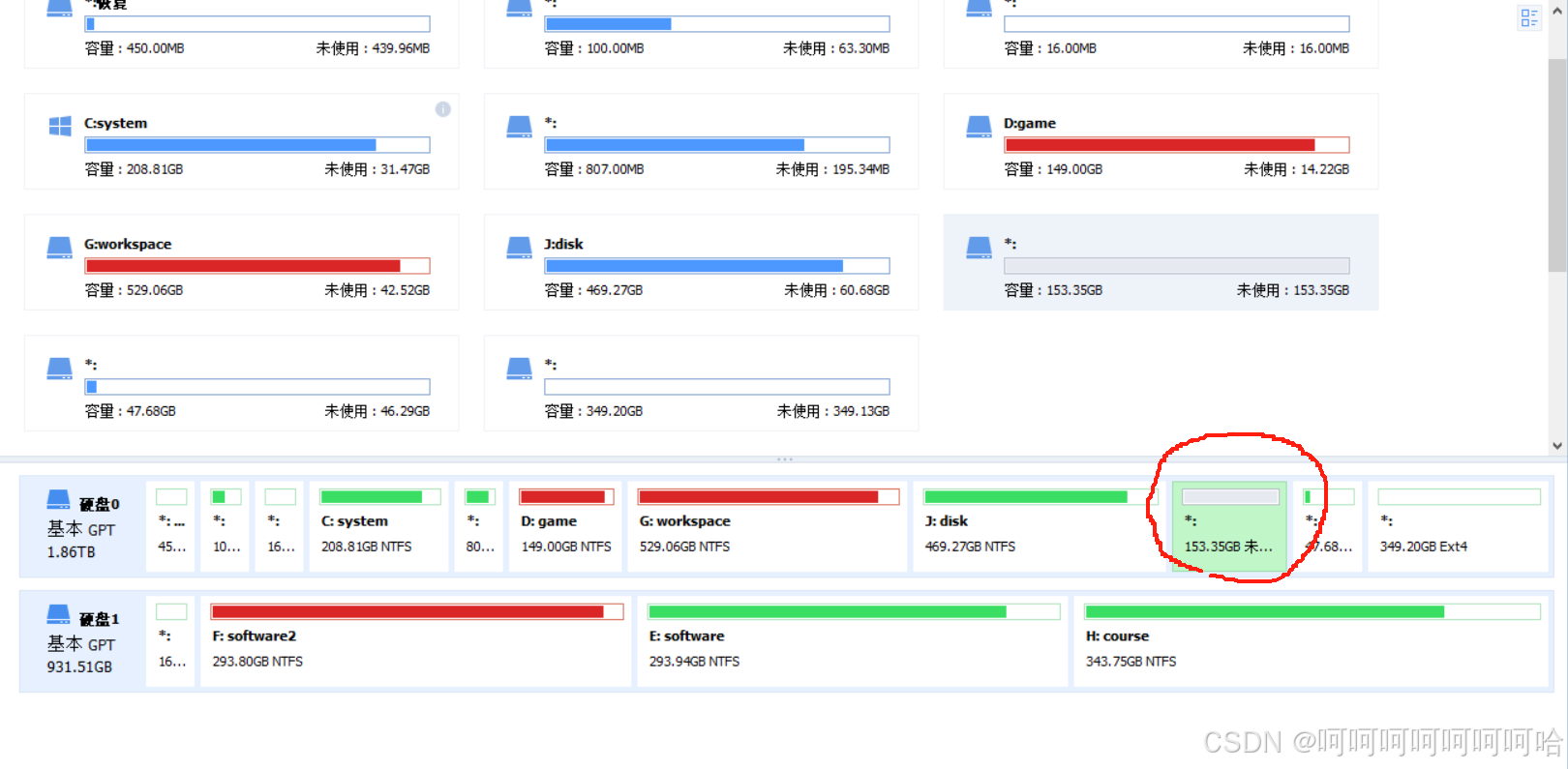

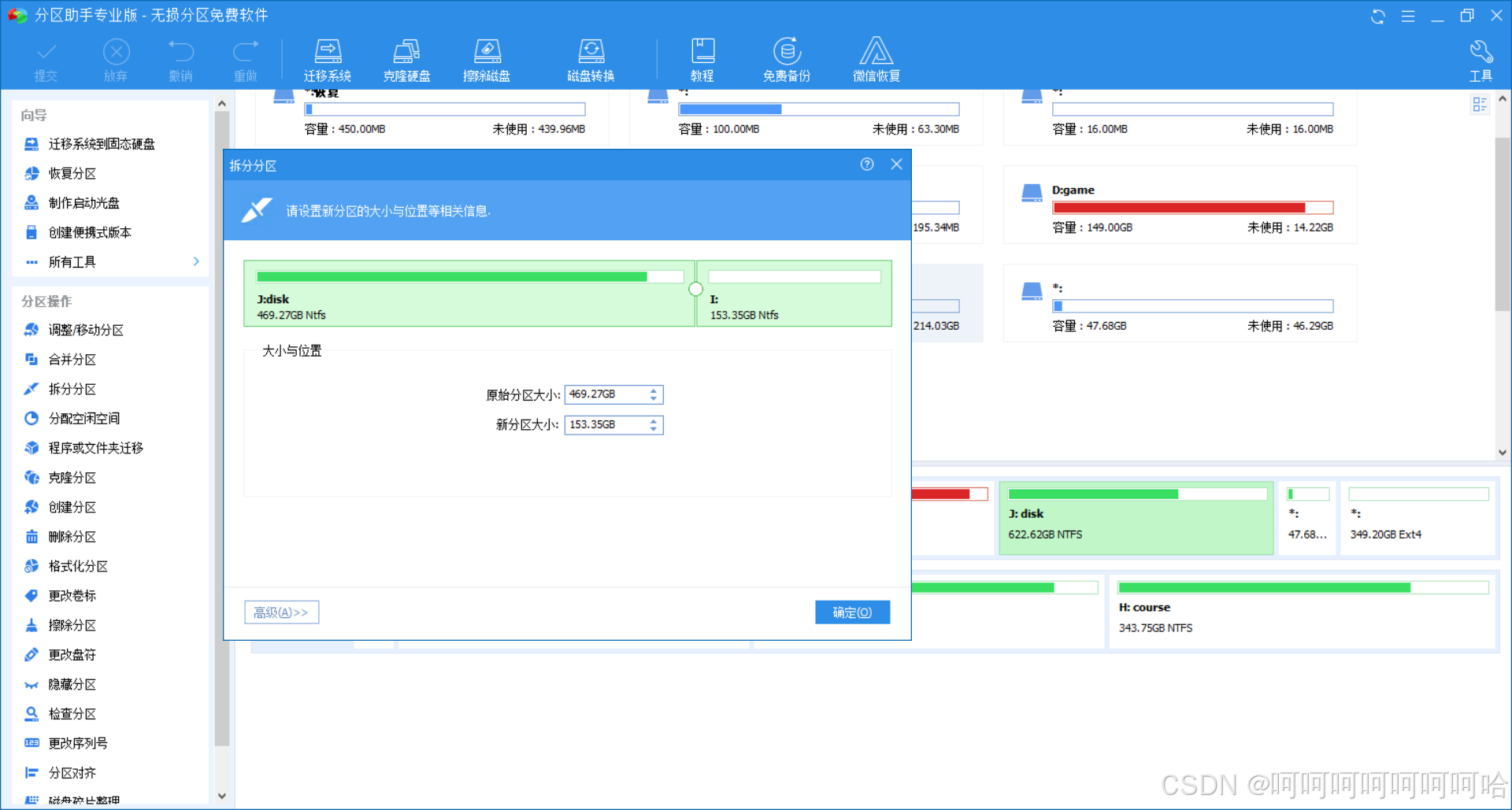

打开文件夹中的PartAssist.exe。右键点击你要划分的盘，点击拆分分区，划分出500G-1T左右的空间
而后右键点击你划分出的这个分区（我这里是I盘），点击删除分区，让它变成未分配空间
最后右上角点击提交即可，流程走完即可
2 U盘烧录

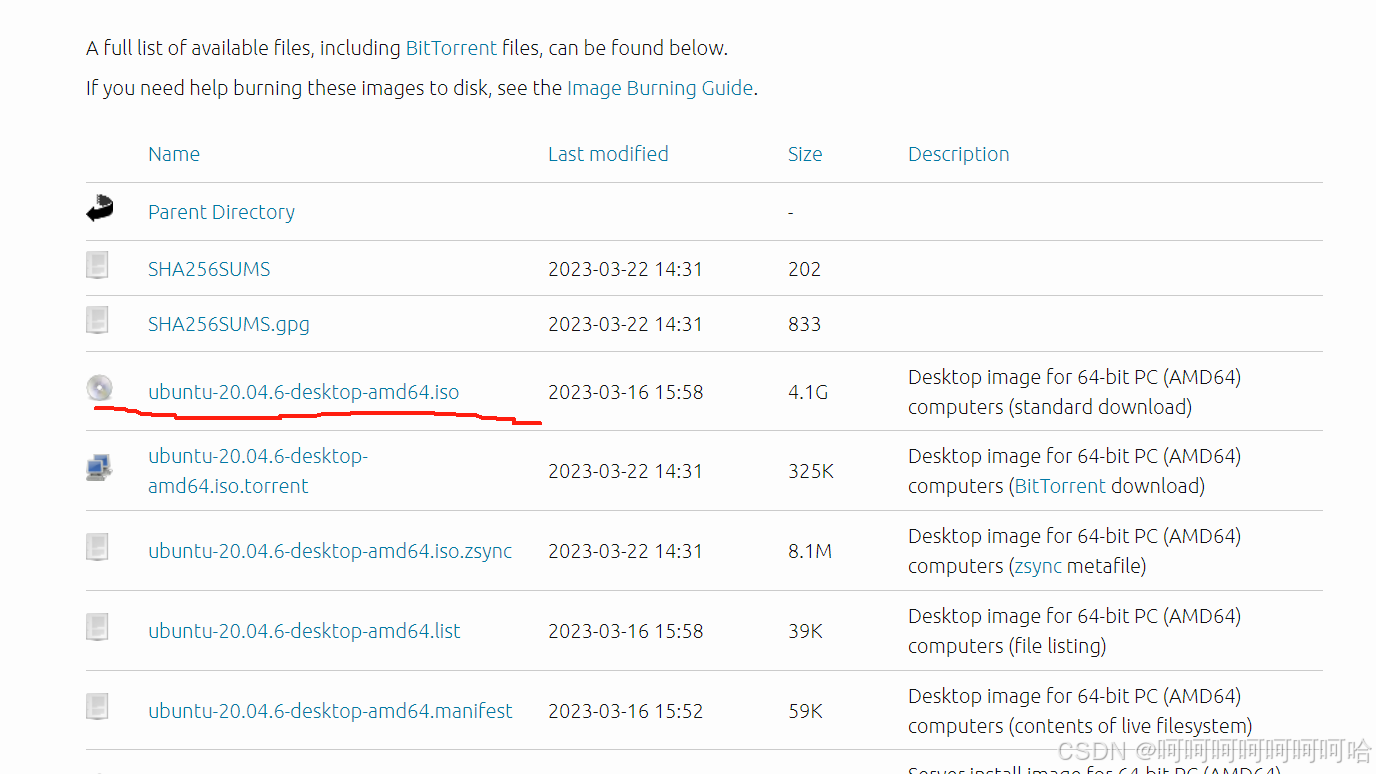

官网下载用于烧录系统的iso文件
Ubuntu 20.04.6 LTS (Focal Fossa)
下载rufus（标准版即可）用于烧录iso到U盘
准备一个可以格式化的U盘，插到电脑里。rufus会自动识别你的U盘并格式化（不要选错了U盘酿成悲剧）

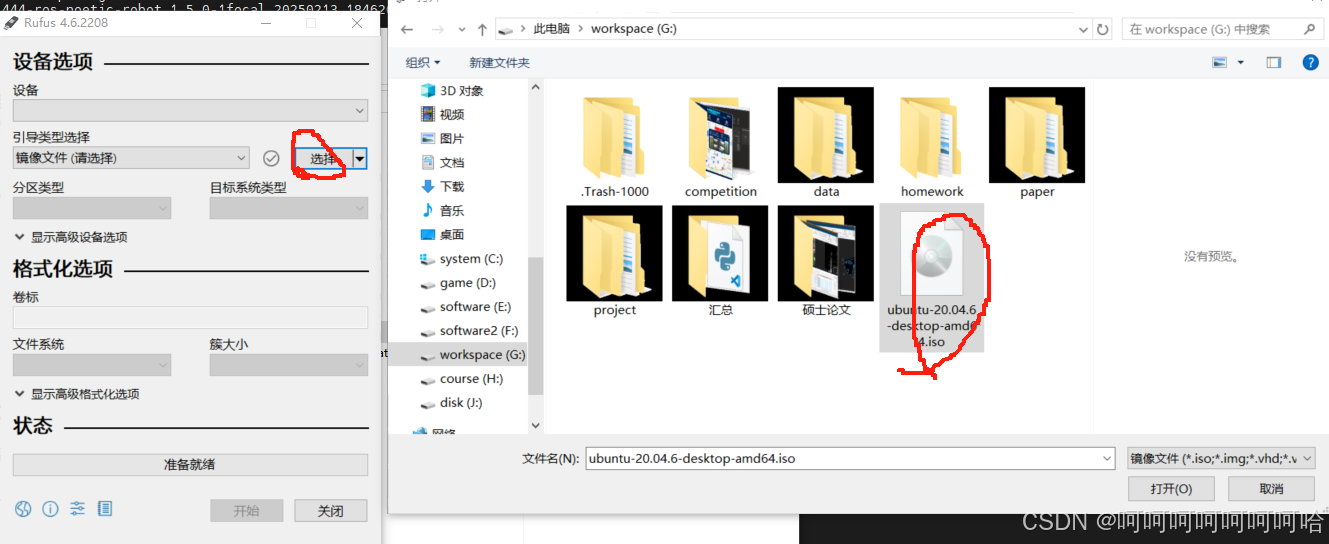

选择你刚刚下的镜像文件，其他都选择默认的。直接点击开始便可以烧录了
3 BIOS切换引导U盘启动 安装Ubuntu双系统并划分硬盘空间
重启电脑，不停按F8或F10或F2（不同主板进入BIOS的按键不同，请自行百度），直到进入BIOS

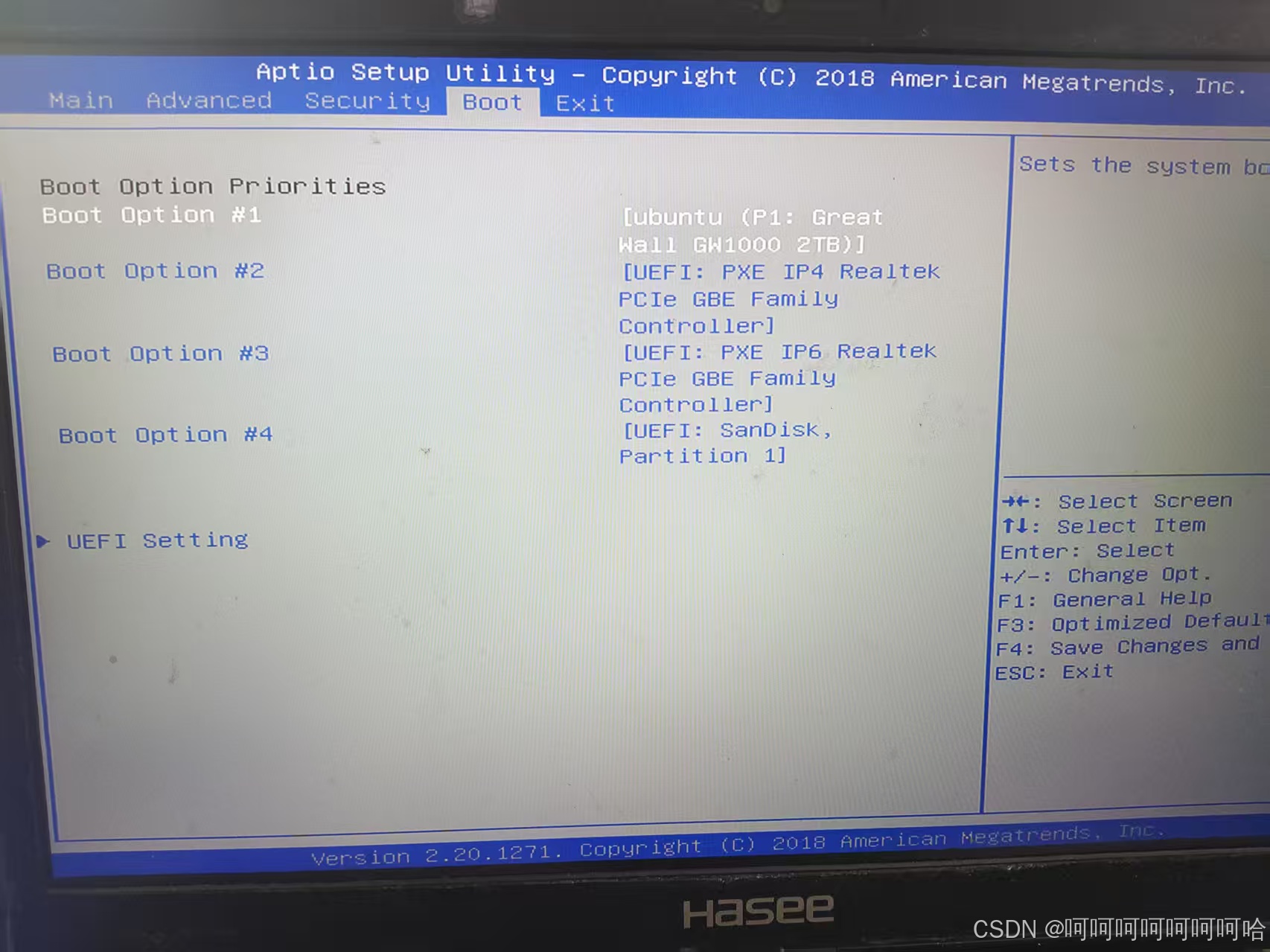

在引导设置里将U盘启动优先级升到最高，并且设置Secure Boot选项为disabled

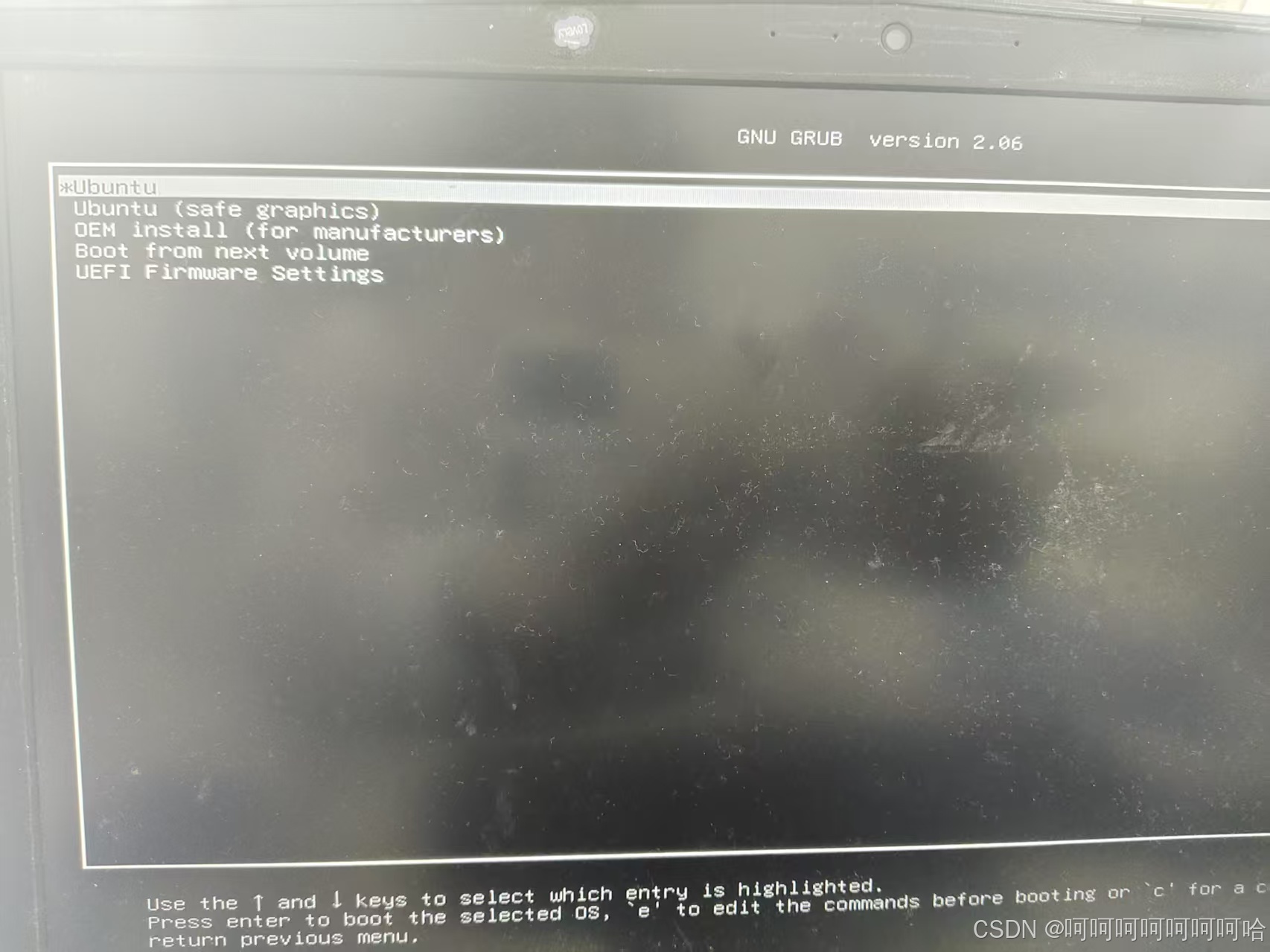

保存，电脑会从U盘启动，然后点击进入到Ubuntu安装界面

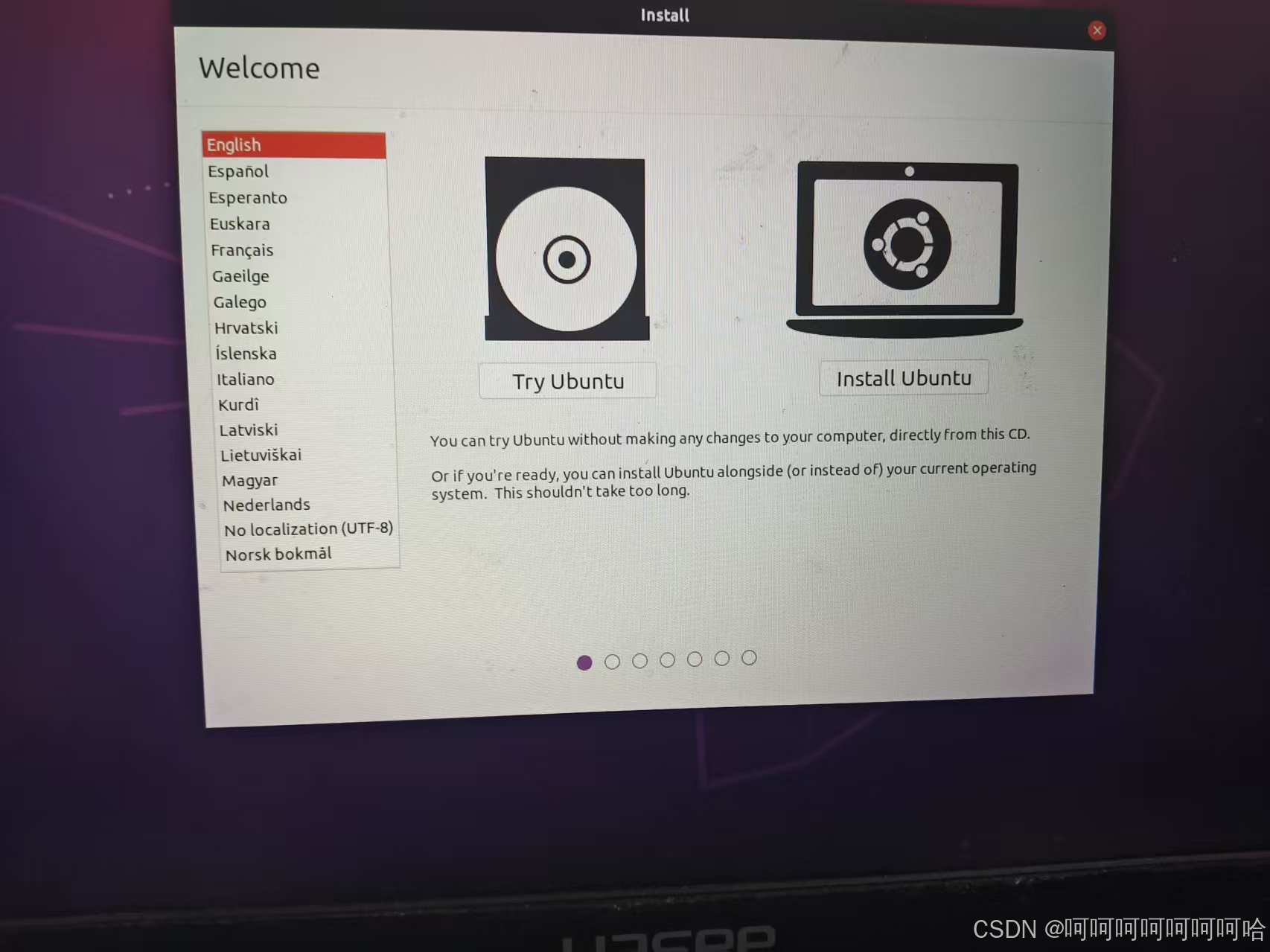

选英文系统，Install Ubuntu（虽然感觉中文的也差不多）

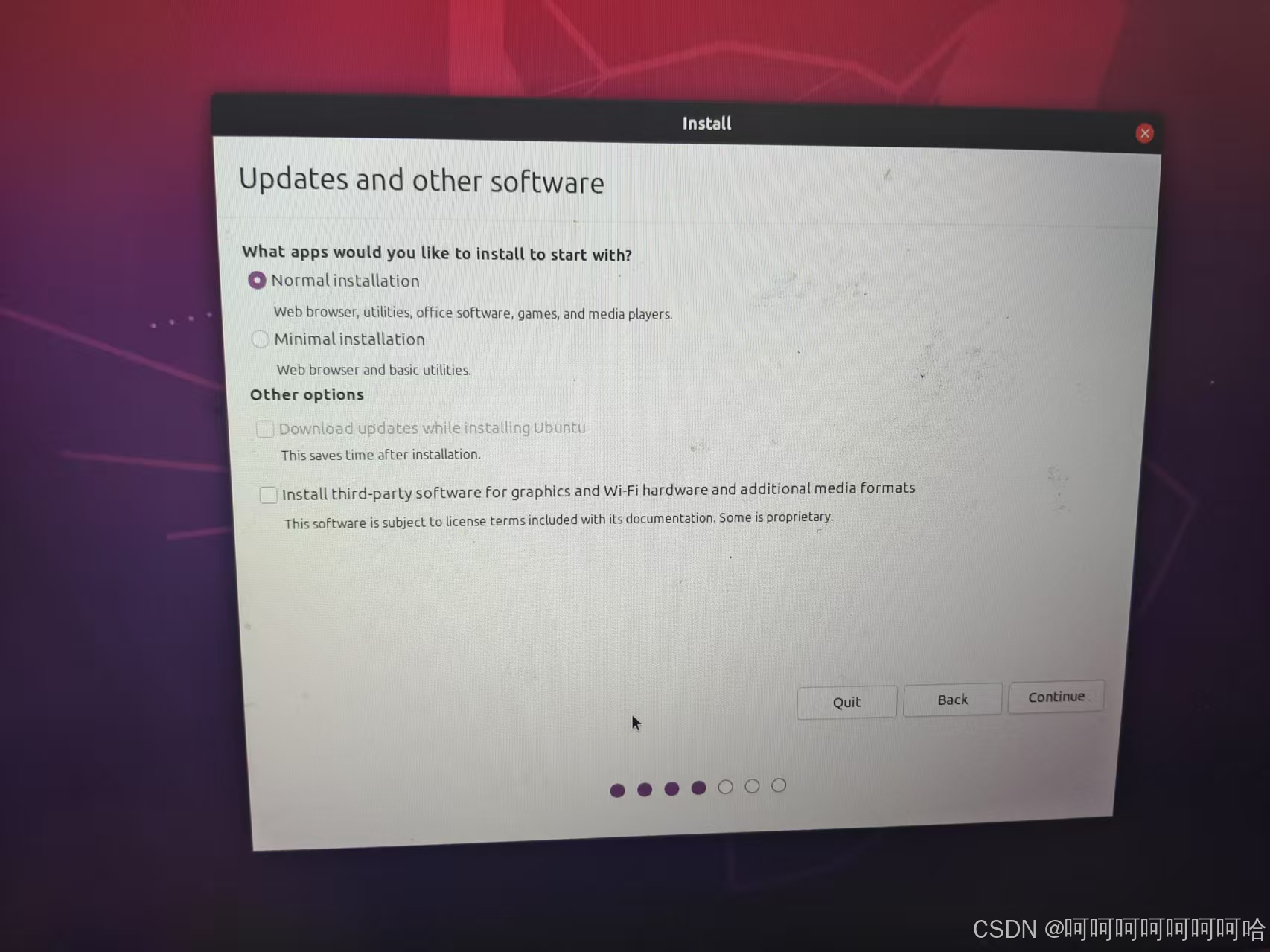

这些都随便选

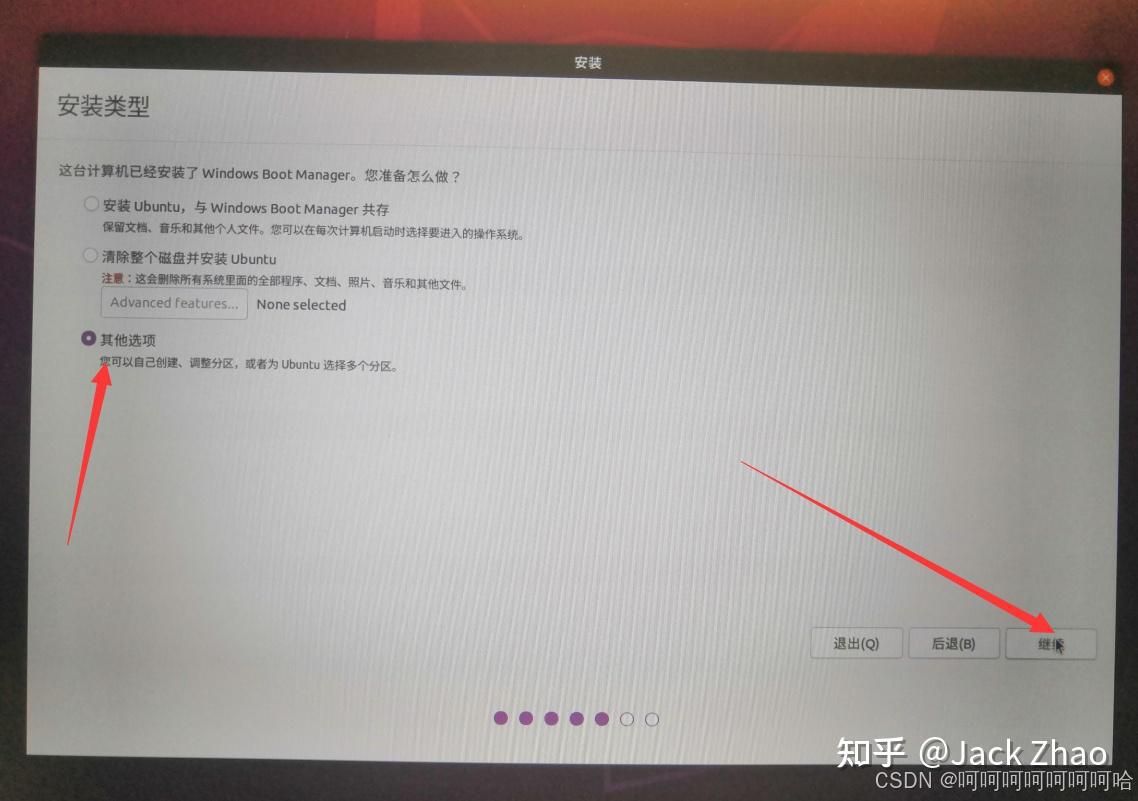

直到安装方法那选something else（忘拍了用了别人的图）
然后就是到了最重要的环节，选安装的地方了。在所有freespace里找和你留的大小最接近的那个（会有很多freespace，但都是1M左右的，那就明显不是你要找的）
我这里是留了250多G，正好和这一个对上了。然后点击左下加号

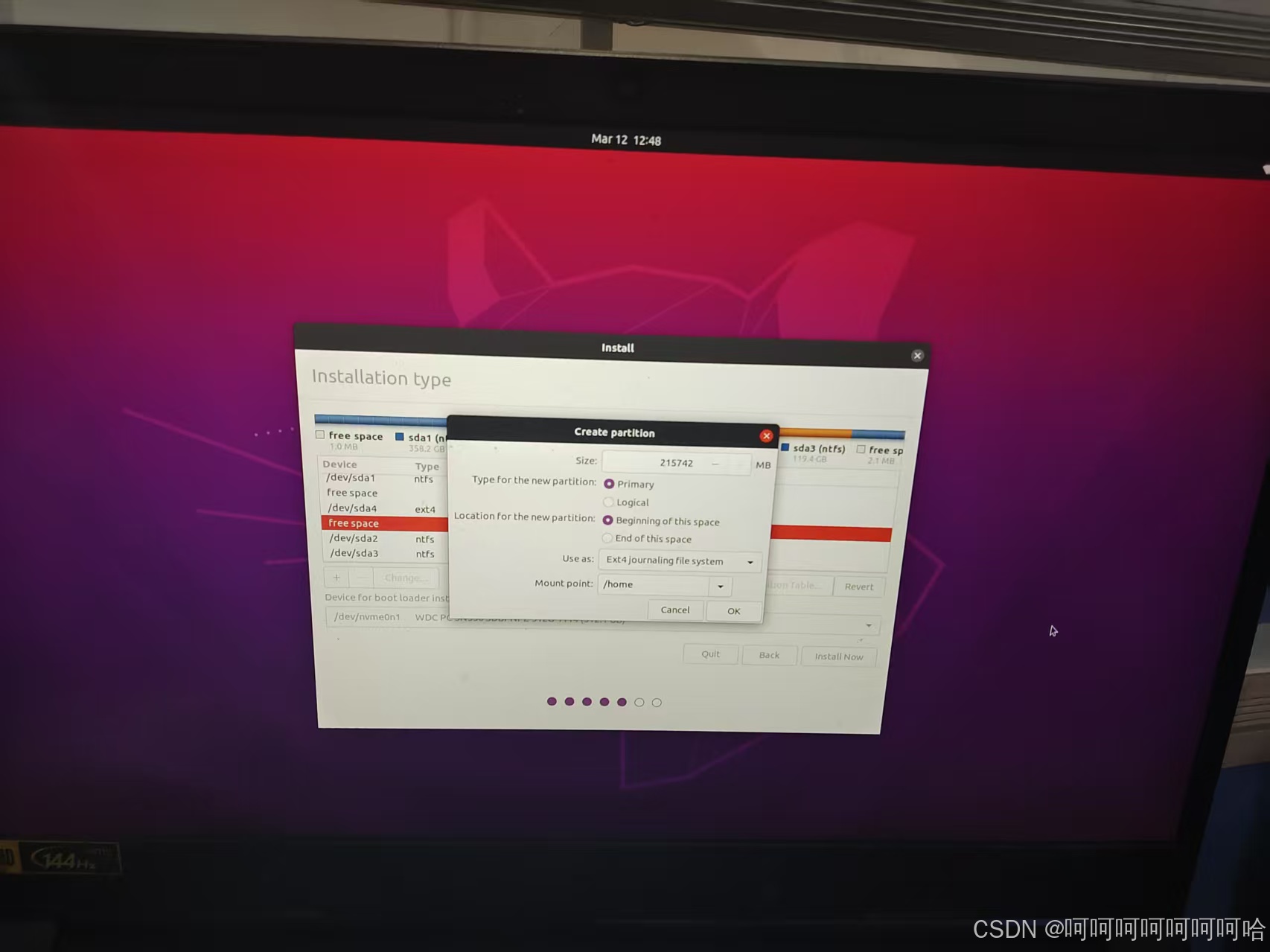

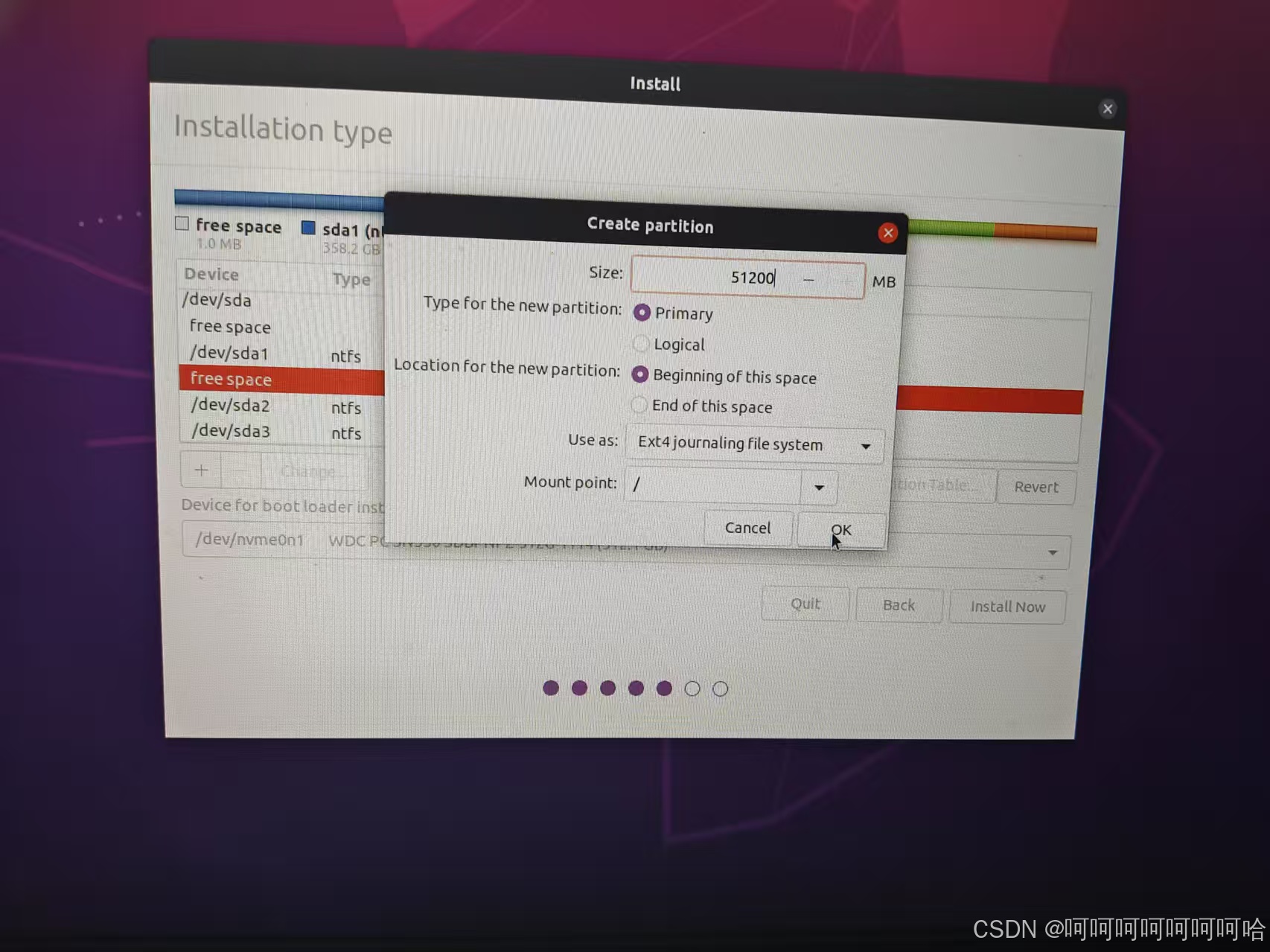

这里先给根目录/分配空间（作为系统盘），我设置了50G，如果你们要设置别的就在Size那里改，其他的按照我的来

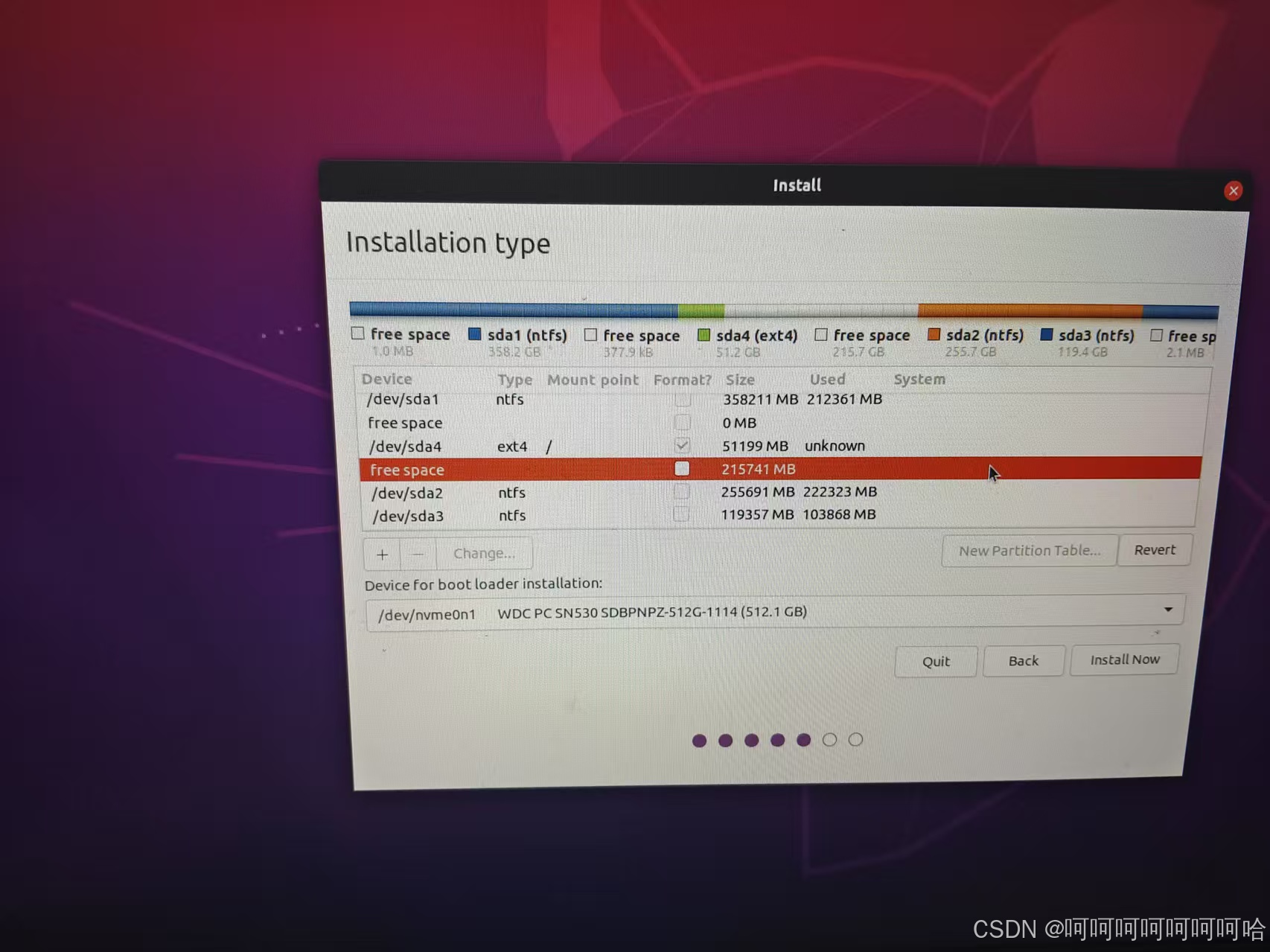

然后点OK，继续找freespace，这次只剩下200G了
把剩下的空间全给/home，作为数据盘

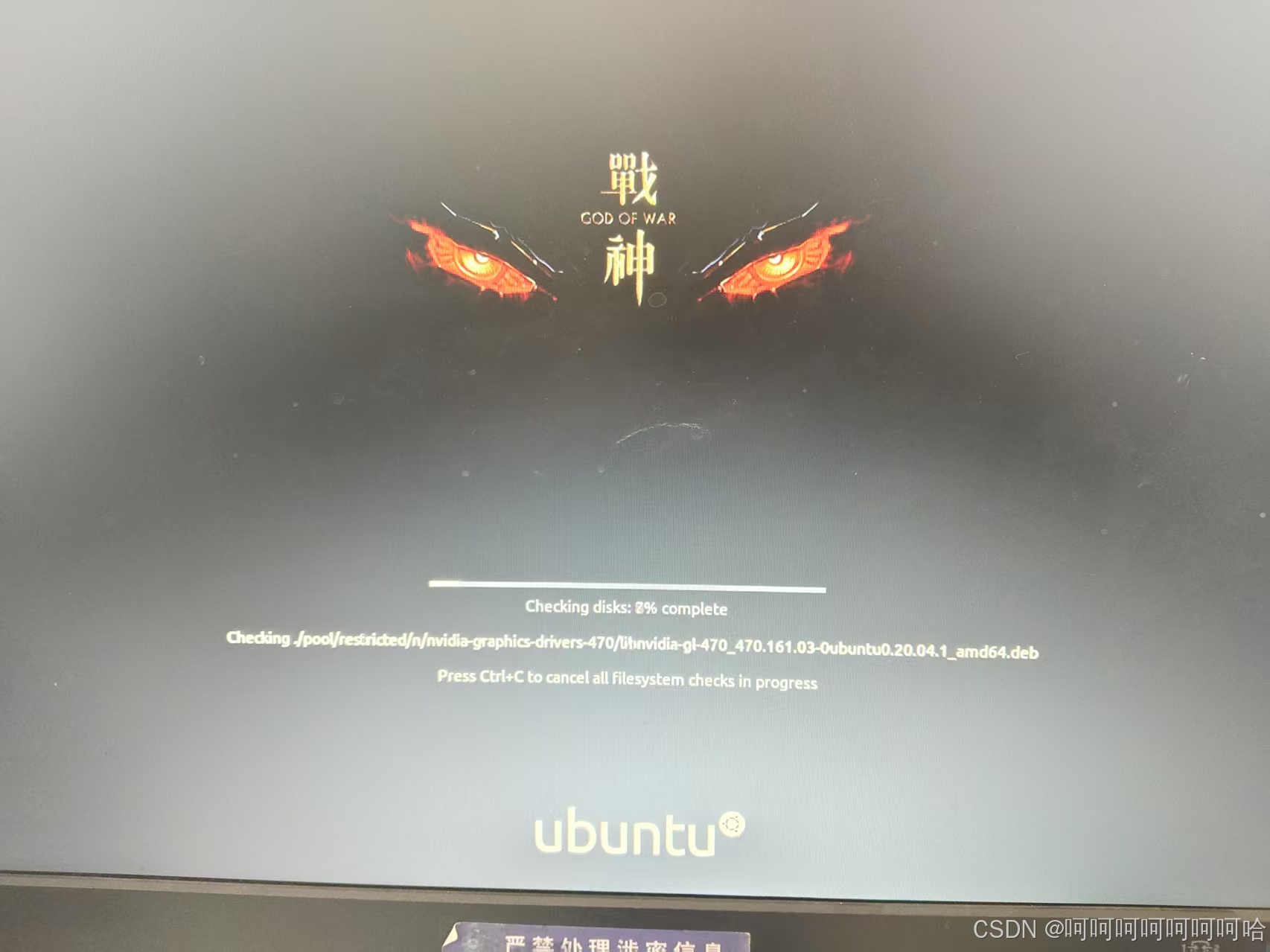

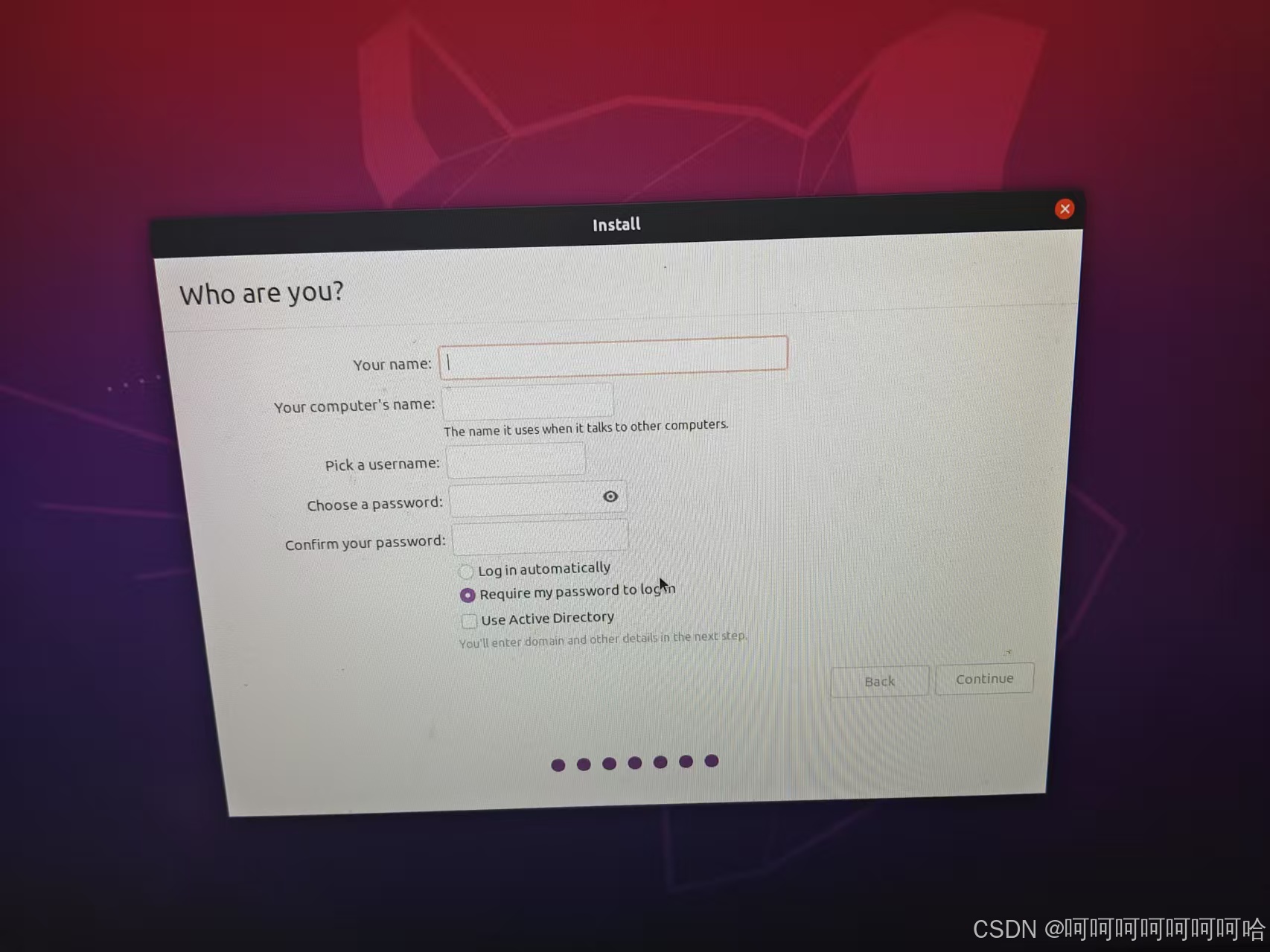

然后就大功告成！设置用户名和密码后慢慢等即可
4 Anaconda安装

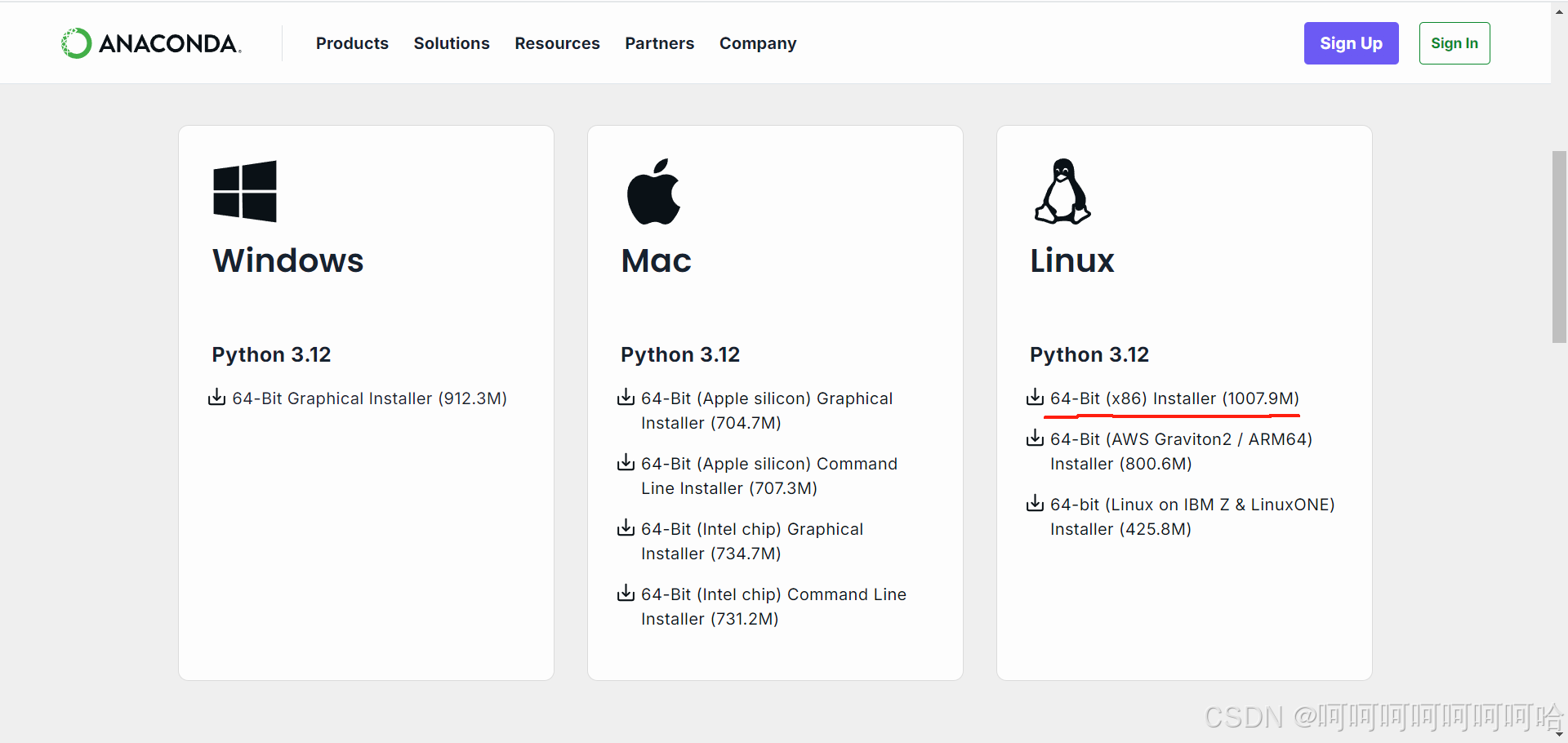

到Anaconda官网下载linux版本
# cd到下载目录后安装 请勿使用sudo！
bash Anaconda3-xxx.sh

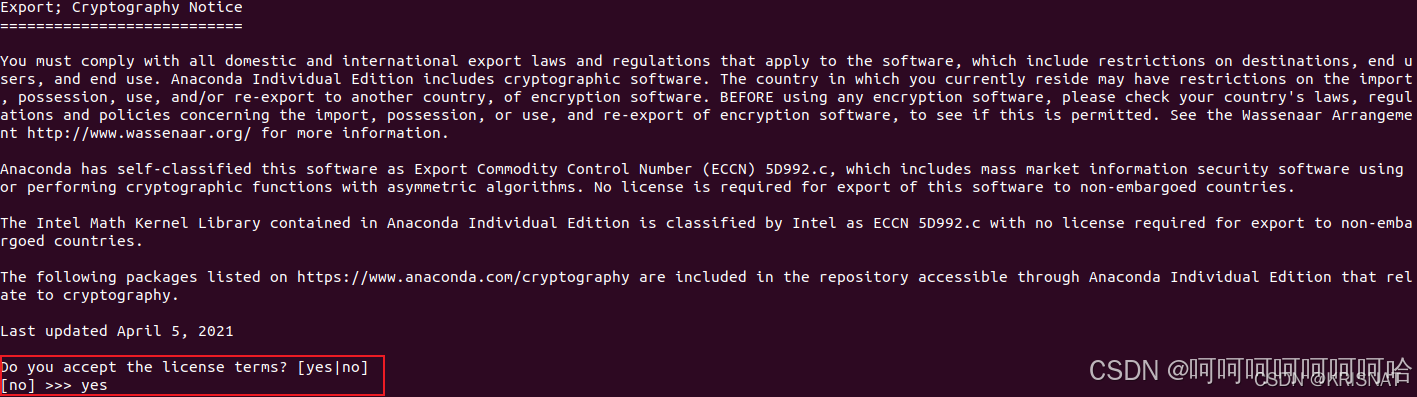

然后一直按Enter直到出现 Do you accept the license terms? [yes|no] ，表示协议阅读完毕输入yes即可继续安装（这部分用的别人的图超详细Ubuntu安装Anaconda步骤+Anconda常用命令_ubuntu 安装anaconda-CSDN博客）

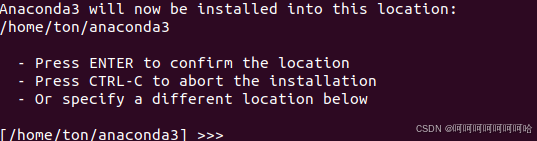

提示确认安装位置，这里点击Enter，默认即可，界面如下

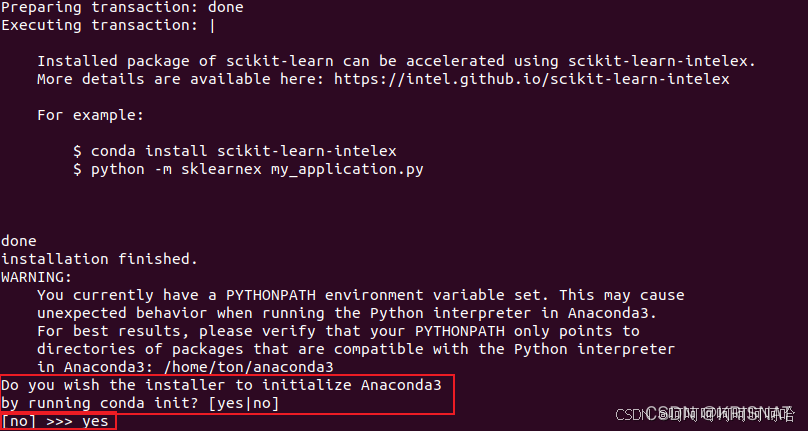

最后一步 初始化Anaconda，这一步只需要根据提示输入yes即可，界面如下：
5 其他配置

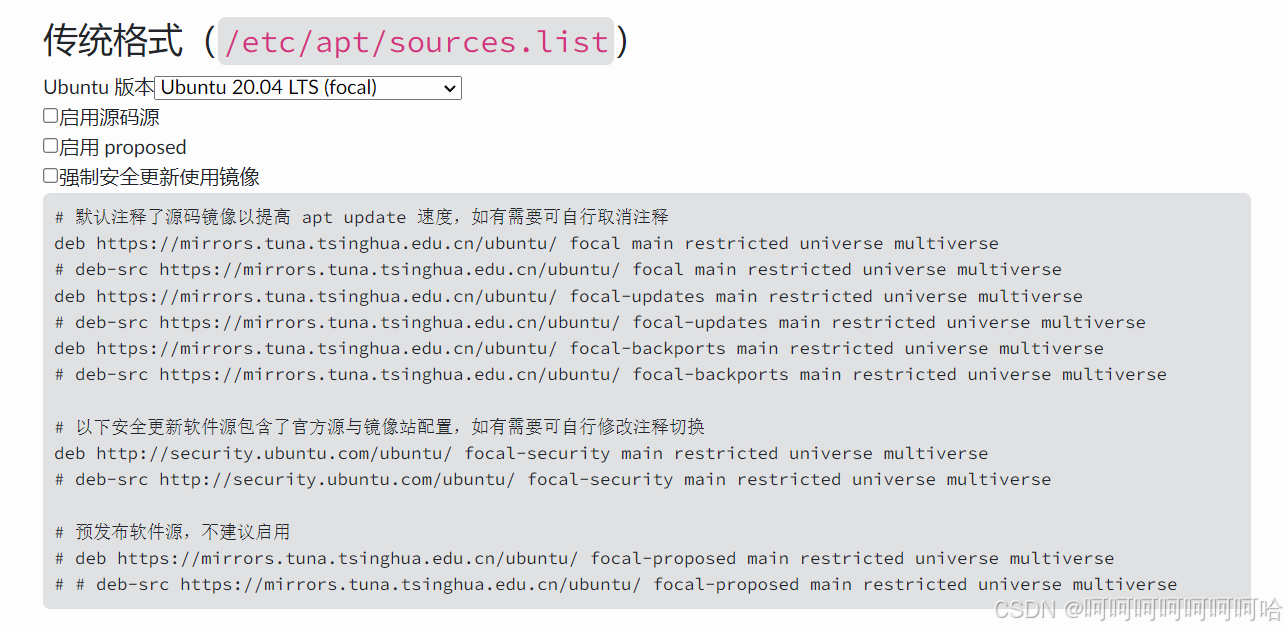

下载源的配置。在以下网站拷贝相应的下载源网址
ubuntu | 镜像站使用帮助 | 清华大学开源软件镜像站 | Tsinghua Open Source Mirror
覆盖到以下的位置 sudo gedit /etc/apt/sources.list
二 SuSTechPOINTS编译
1 软件安装

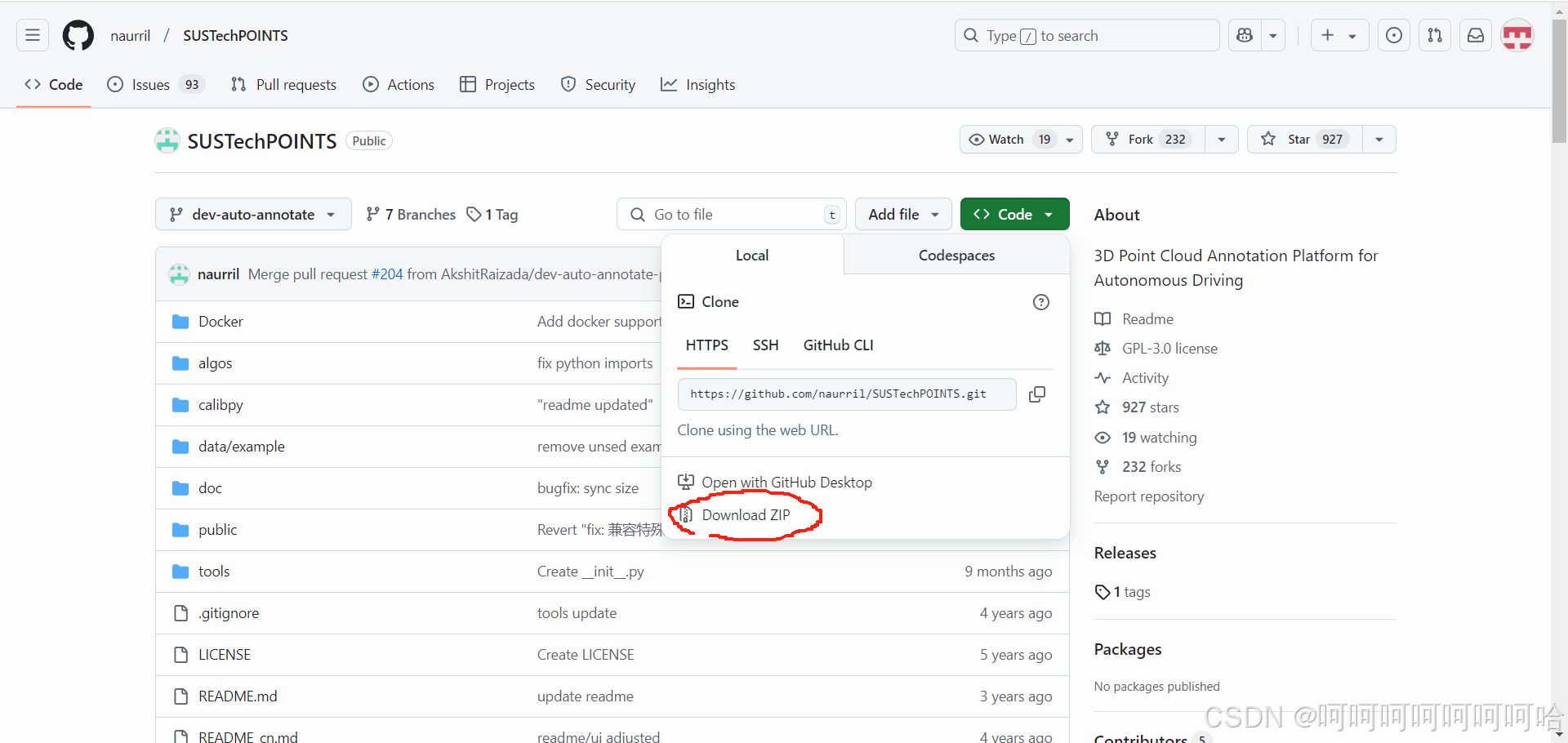

从SuSTechPOINTS的github上下载所需的包GitHub - naurril/SUSTechPOINTS: 3D Point Cloud Annotation Platform for Autonomous Driving
或者直接git clone https://github.com/naurril/SUSTechPOINTS
创建一个专用于点云标注的环境
conda create -n pointlabel python==3.8
conda activate pointlabelcd到你刚才下载的文件中，安装其要求的python库
pip install -r requirement.txt下载软件自动标注所使用的模型到指定的文件夹中

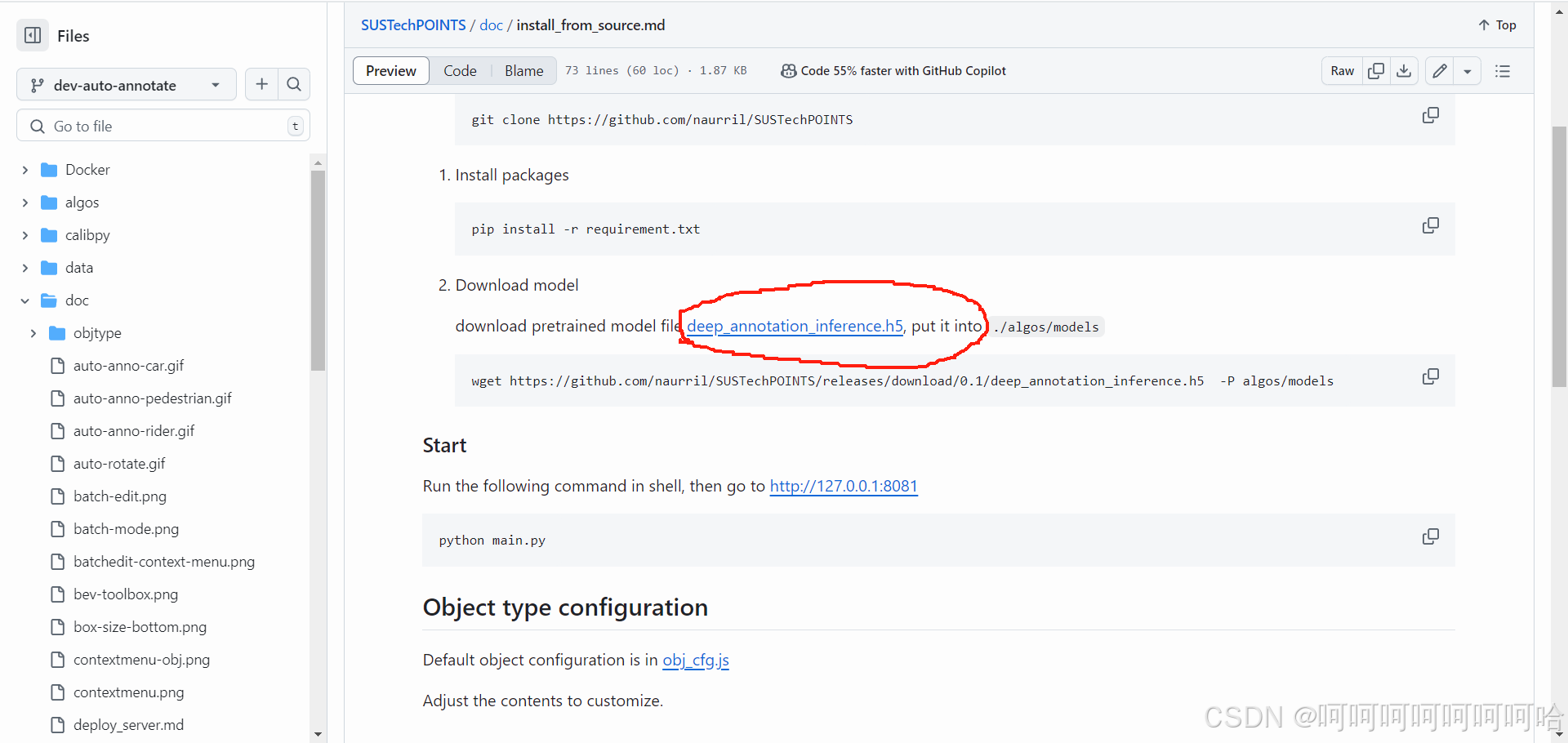

wget https://github.com/naurril/SUSTechPOINTS/releases/download/0.1/deep_annotation_inference.h5 -P algos/models（如果下载不下来，可以在浏览器中打开这个页面https://github.com/naurril/SUSTechPOINTS/blob/dev-auto-annotate/doc/install_from_source.md
而后点击下载）
然后就可以启动了（以后每次启动需要conda activate pointcloud激活环境后再运行main.py）

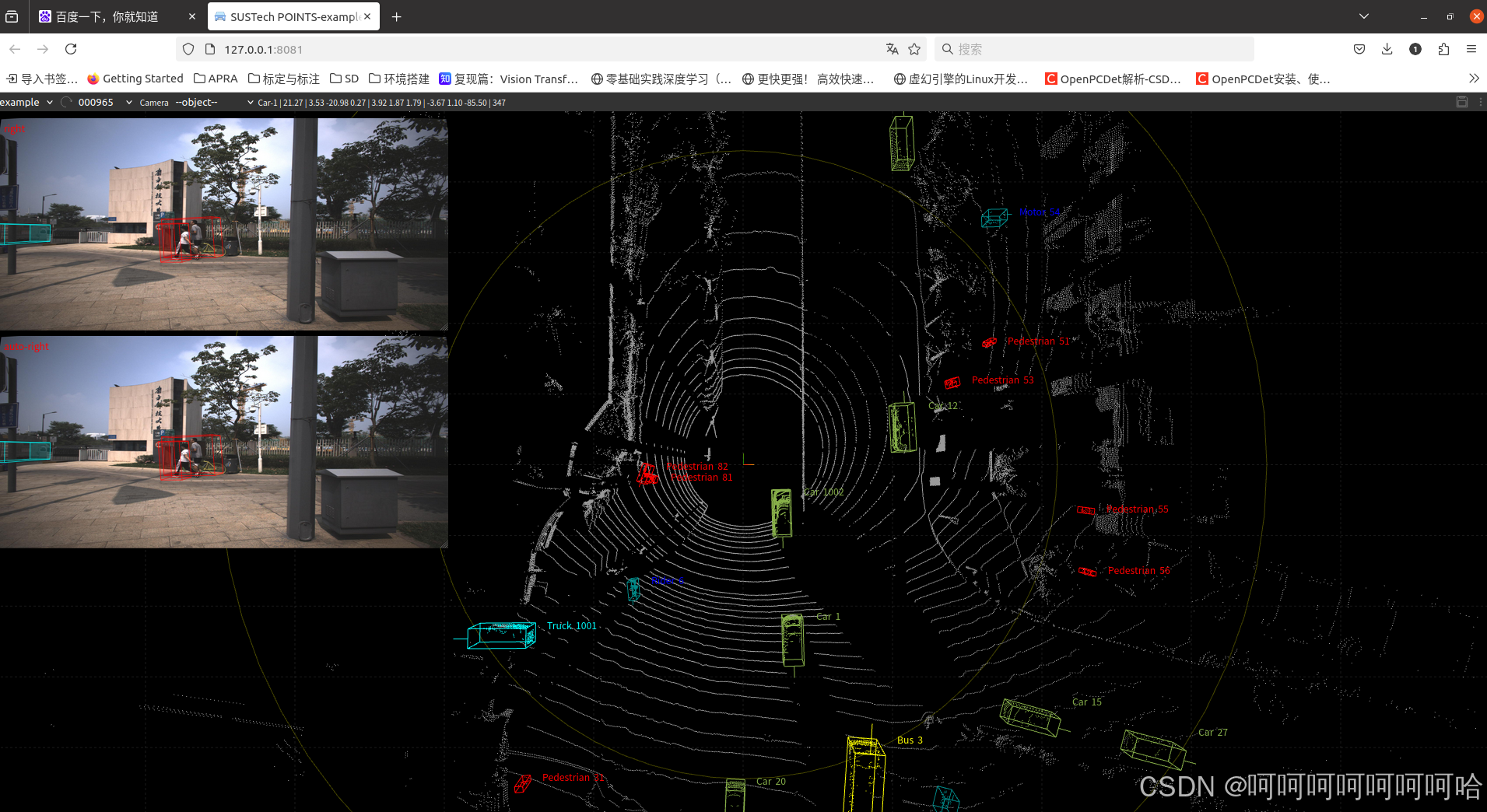

python main.py在浏览器中输入 http://127.0.0.1:8081，就可以打开标注页面了
2 数据组织
数据组织应参考SUSTechPOINTS的data文件夹中的example的目录结构。以下是本次标注的目录结构
camera_n存着第n个摄像头（全景一共4个摄像头）的图片，lidar存着点云文件

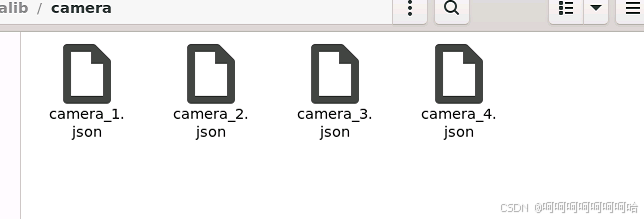

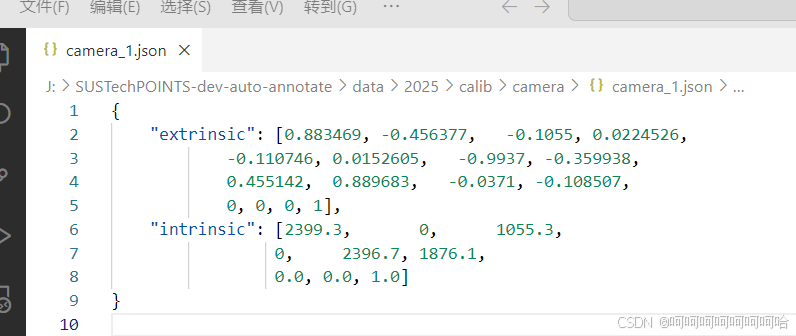

其中calib的camera下存放着4个json文件，对应camera中四个文件夹名。json文件中存着camera_n到点云的相机内参和外参
数据组织这部分目前不需要自己动手，只需要在你自己的电脑上做如下操作
1 给你的ubuntu安装一个zerotier。安装完成后会显示一个id号，应该是10位，由数字和小写字母组成。把id交给管理员
curl -s https://install.zerotier.com | sudo bash
sudo service zerotier-one start2 安装ssh
sudo apt install openssh-client
sudo systemctl start ssh
sudo systemctl enable ssh3 在你的SUSTechPOINTS程序的data目录下创建一个目录用于挂载远程硬盘。这里假设创建名为mnt的文件夹，并得到这个文件夹的绝对路径，比如我就是/home/ubuntu/SUSTechPOINTS-dev-auto-annotate/data/mnt
4 运行以下代码即可，管理员会告诉你你是usr几，同时还会给你usr几的密码
sudo sshfs -o allow_other usr*@tmp虚拟机的IP:/home/usr*/data /home/ubuntu/SUSTechPOINTS-dev-auto-annotate/data/mnt5 连接成功后可以在mnt下看到文件了，再激活环境并进入SUSTechPOINTS即可
conda activate pointlabel
python main.py6 标注完成后，请解除挂载
sudo fusermount -u /home/ubuntu/SUSTechPOINTS-dev-auto-annotate/data/mnt三 OpenCalib编译
1 ROS安装
添加清华源
sudo sh -c '. /etc/lsb-release && echo "deb http://mirrors.tuna.tsinghua.edu.cn/ros/ubuntu/ `lsb_release -cs` main" > /etc/apt/sources.list.d/ros-latest.list'
添加key
sudo apt-key adv --keyserver 'hkp://keyserver.ubuntu.com:80' --recv-key C1CF6E31E6BADE8868B172B4F42ED6FBAB17C654
更新软件库并安装ros
sudo apt update
sudo apt install ros-noetic-desktop-full设置环境变量
echo "source /opt/ros/noetic/setup.bash" >> ~/.bashrc
source ~/.bashrcROS 内置了一些小程序，可以通过运行这些小程序以检测 ROS 环境是否可以正常运行（来源1.2.5 测试 ROS · Autolabor-ROS机器人入门课程《ROS理论与实践》零基础教程）
-

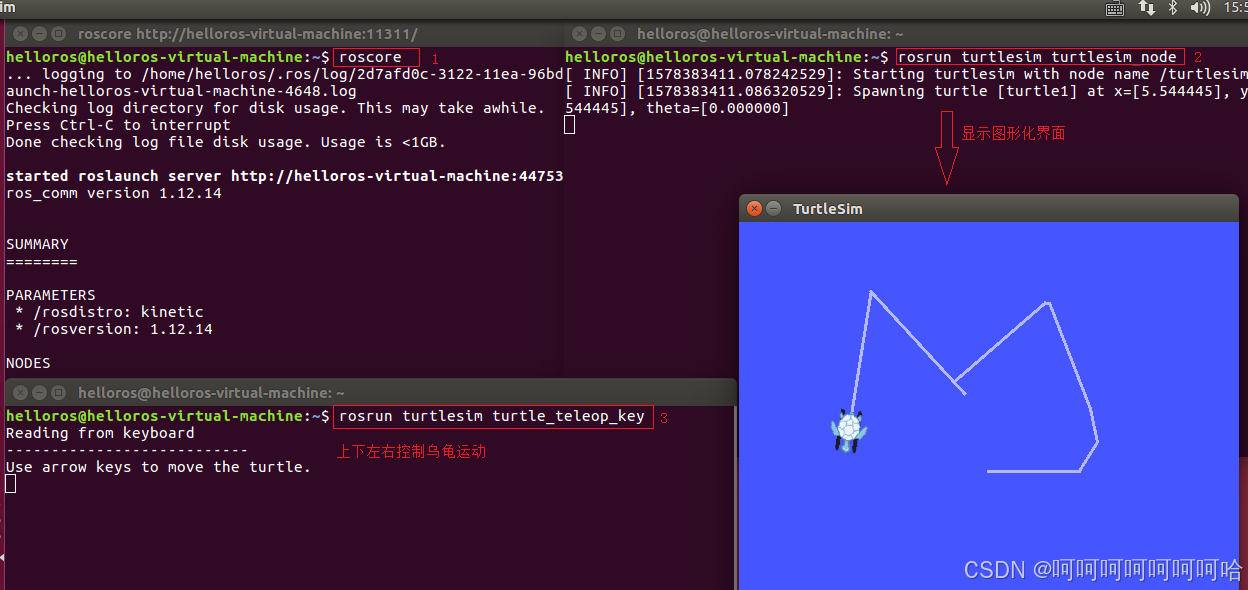

首先启动三个命令行(ctrl + alt + T)
-
命令行1键入:roscore
-
命令行2键入:rosrun turtlesim turtlesim_node(此时会弹出图形化界面)
-
命令行3键入:rosrun turtlesim turtle_teleop_key(在3中可以通过上下左右控制2中乌龟的运动)
2 Pangolin安装
从https://github.com/stevenlovegrove/Pangolin/releases
下载Pangolin0.9（注意版本，请和下文pcl一样，在release中找到对应的版本再下载源码）的安装包进行编译（缺什么直接按提示安装依赖即可）
cd Pangolin
mkdir build
cd build
cmake ..
make -j2
sudo make -j2 install
3 PCL1.9.1安装
先安装相关依赖
sudo apt-get install libeigen3-dev
sudo apt-get install libflann1.9 libflann-dev
sudo apt-get install libboost-all-dev
sudo apt-get install libpcap-dev
sudo apt-get install libqhull* libgtest-dev
sudo apt-get install libusb-1.0-0-dev libusb-dev libudev-dev
sudo apt-get install freeglut3-dev pkg-config
sudo apt-get install libxmu-dev libxi-dev
sudo apt-get install mono-complete
sudo apt-get install libopenni-dev libopenni2-dev

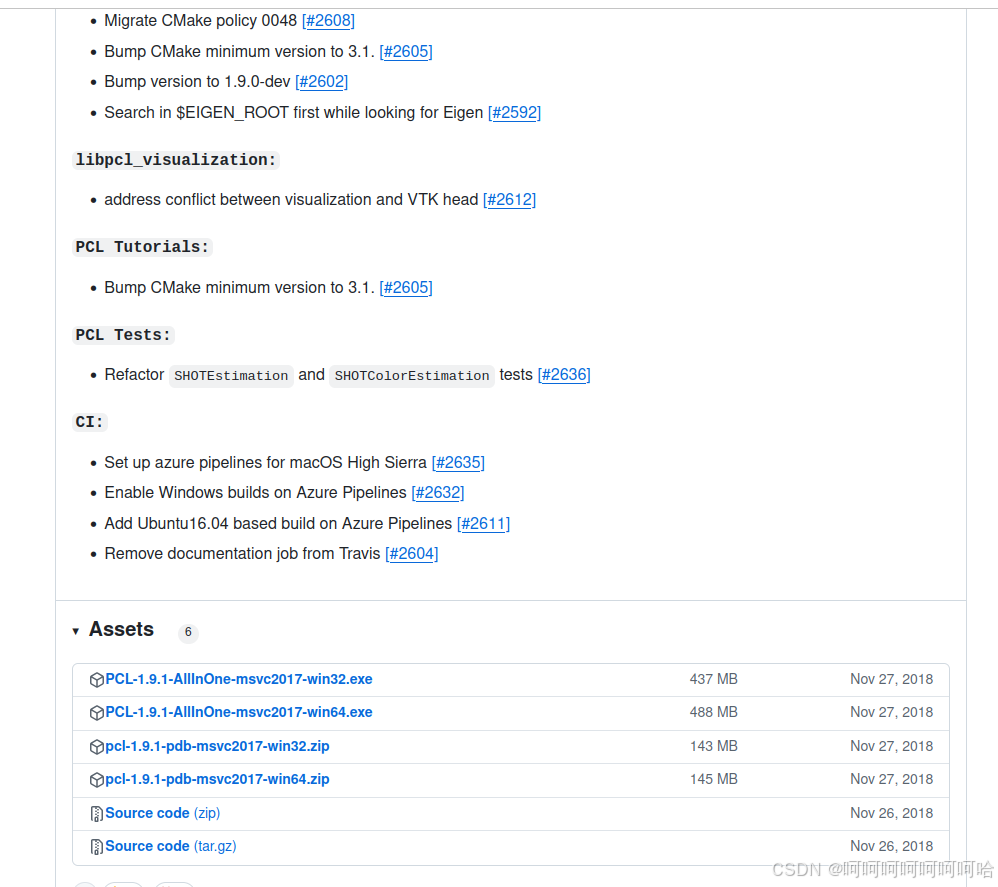

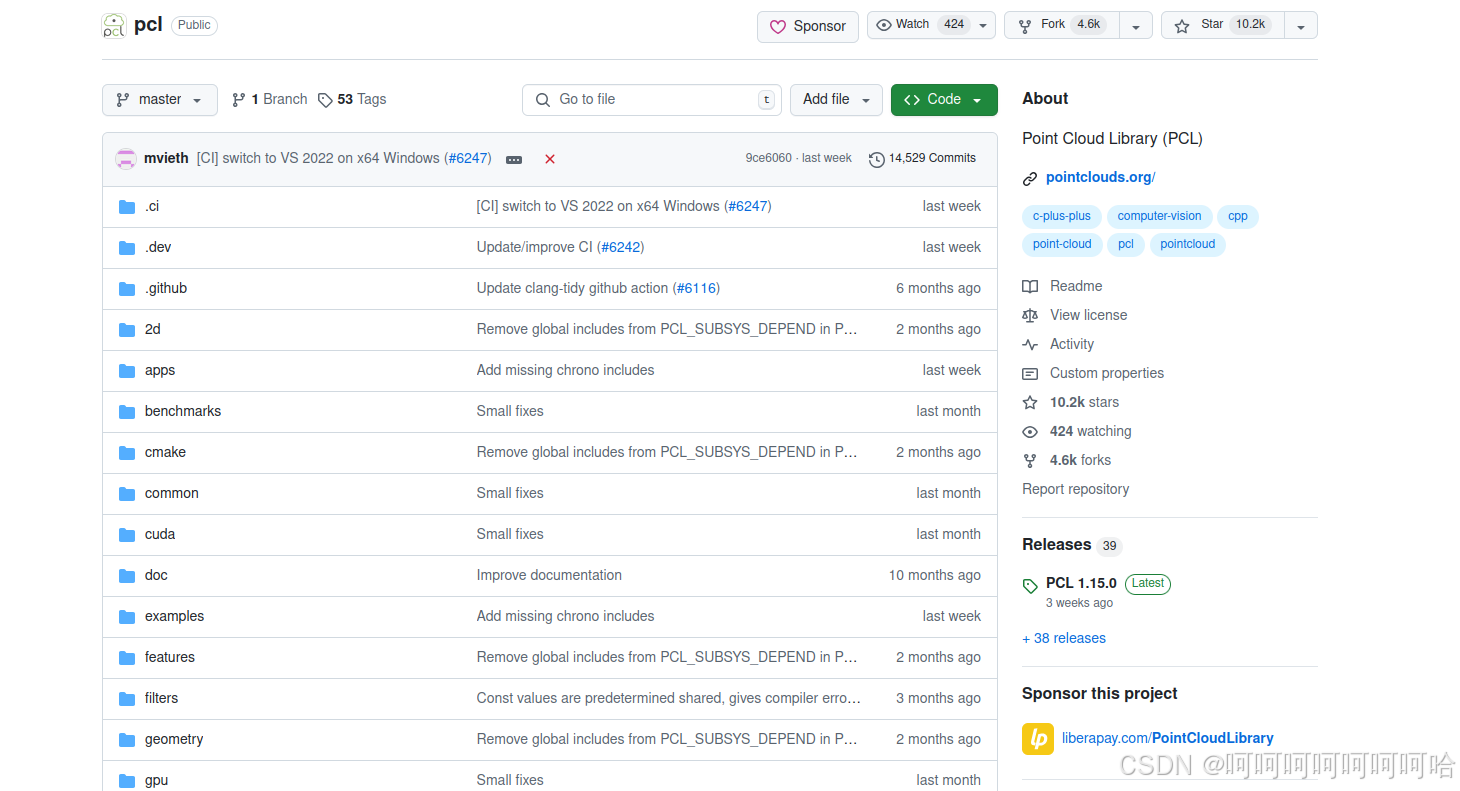

打开并下载pcl源码，点击右边的Releases，找到1.9.1 Releases · PointCloudLibrary/pcl · GitHub
选择source code下载并解压
cd pcl-pcl-1.9.1
mkdir build
cd build
cmake -DCMAKE_BUILD_TYPE=Release ..
make -j2
sudo make -j2 install
sudo ldconfig如果全程没有报错即完成安装
4 OpenCalib手动标定相机和雷达
从github上下载OpenCalibhttps://github.com/PJLab-ADG/SensorsCalibration
cd到/SensorsCalibration/lidar2camera/manual_calib文件夹下cmake出可执行文件
mkdir build && cd build
cmake ..

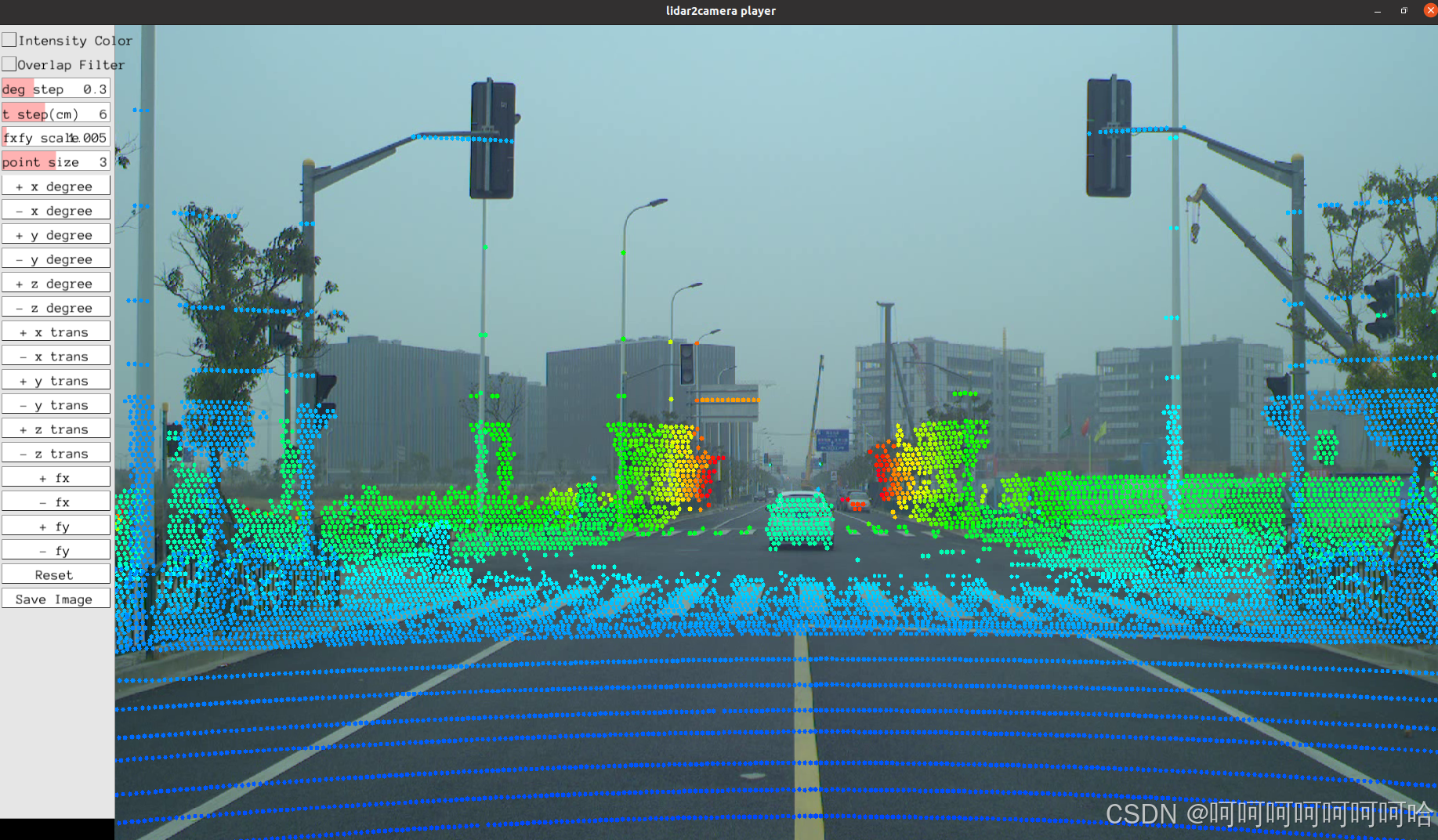

make -j2而后cd到上一级目录（cd ..），可以运行一下示例（示例在data文件夹下）并自己尝试下左边的按钮看看会有什么样的反映
./bin/run_lidar2camera data/0.png data/0.pcd data/center_camera-intrinsic.json data/top_center_lidar-to-center_camera-extrinsic.json

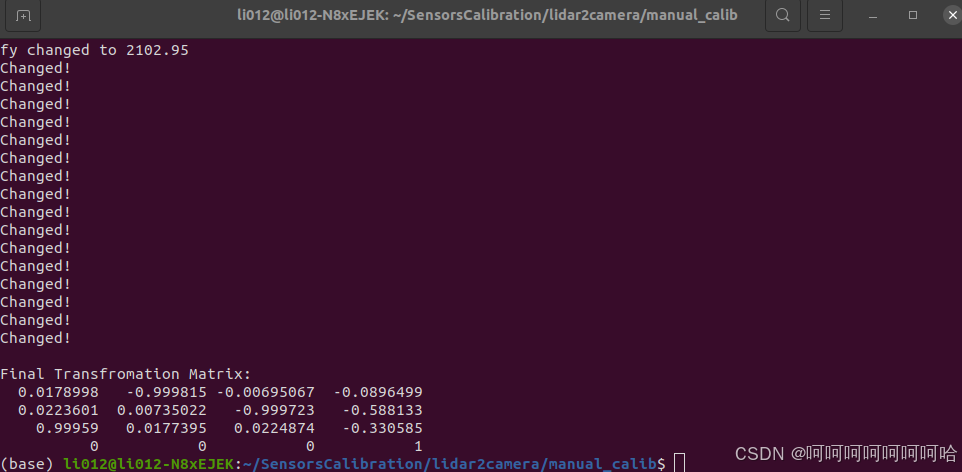

调整结束后关闭软件终端会显示需要记录的值，到时候这个值需要写到calib文件夹中的extrinsic中
正式使用时，在使用SuSTechPOINTS时发现点云和图像的框对不上时，需要打开OpenCalib对点云和图像进行手动的配准，然后记录配准后得到的变换矩阵并记录到calib/camera/camera_n中（请写文件记录是哪个图片和点云开始使用你这次修改后的参数，并保存前面未修改的）不然前面的不又白修改了吗）
四 Labelme AI安装
1 软件安装
为图片标注新建一个环境
conda create -n label python==3.10
conda activate label安装labelme
pip install labelme在终端激活label环境并运行即可
labelme
2 数据组织与软件操作

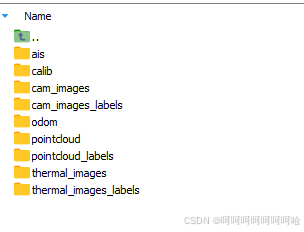

每个场景之间用日期隔开，每个场景文件夹下应该组织如下：
将图像都在xxx_images中，而标注的结果都存储到xxx_images_labels文件夹中，标注文件夹中的路径格式应该与xxx_images相同，比如cam_images中的子目录是这样的，那么cam_images_labels的子目录也应该与之相同（calib的子目录与cam_images_labels相同）。在标注时应该按照对应关系存储标注文件

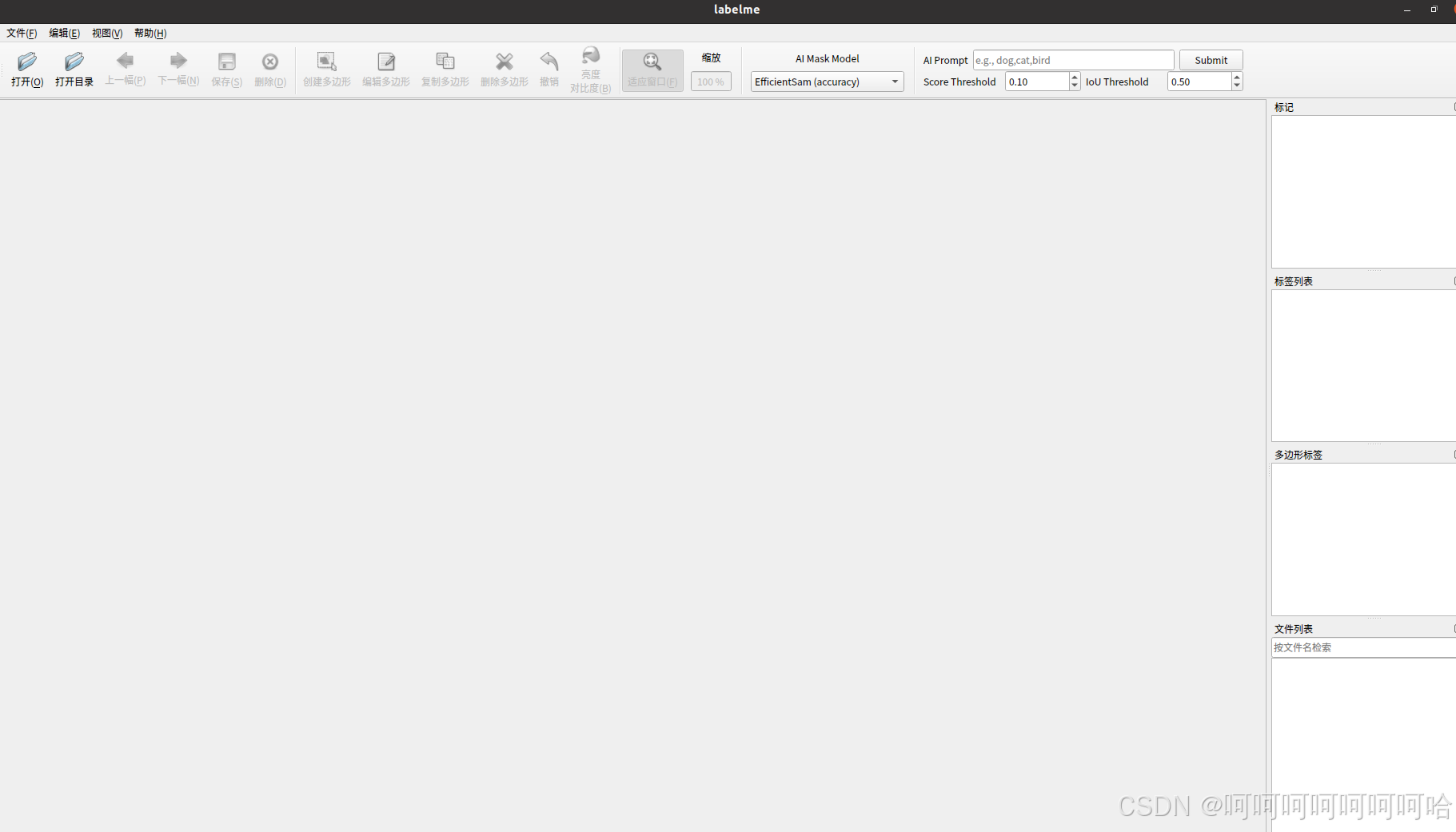

激活环境并运行labelme，点击打开目录，即打开图片的目录。然后在文件里点击更改输出路径，这里是设置存储相应label的目录

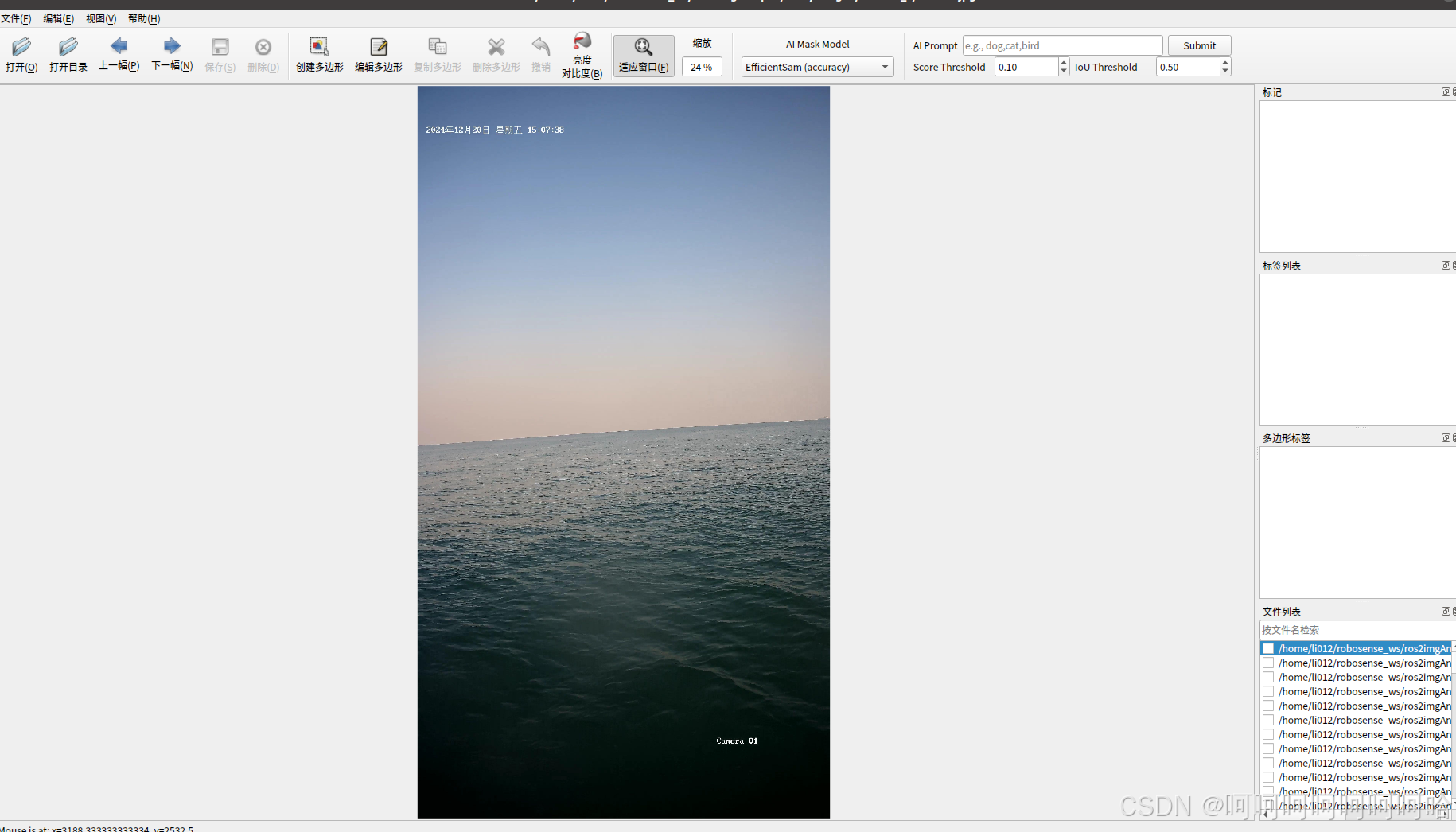

上方可以选择使用的AI辅助工具和模型。同时可以创建多边形和编辑多边形。创建多边形后会让选取一个类别标签，这里就选择我们决定的几个大类中的其中一类即可。后续如何分类会在实际使用时说明。
至于操作教程，该软件很简单，就不多做赘述。
