Xilinx 7系列 clock IP核的使用（二）

在 Clocking Wizard 中的输出时钟设置部分，主要目的是生成并配置系统所需的特定时钟频率和信号。这一功能在硬件设计和开发中非常关键，因为它允许用户精确地控制各个部分的时钟信号，以满足特定的性能、功耗和时序要求。

1 配置输出时钟

要启用输出时钟，请点击其左边的复选框。输出时钟必须按顺序启用。可以在输出时钟表本身中重命名输出时钟。
假设主输入时钟是活动输入时钟，可以为输出时钟频率、相位偏移和占空比指定值。Clocking Wizard会尝试推导出满足确切标准的时钟网络。如果找不到解决方案，将提供最佳尝试值，并在Actual列中显示。实际频率的计算会限制值到小数点后三位。在时钟网络推导过程中，实现指定的输出频率优先级高于实现指定的相位，而相位又高于占空比的优先级。用于推导clk_out信号的电路的优先级是clk_out1 > clk_out2 > clk_out3，依此类推。因此，为clk_out1频率找到解决方案具有更高的优先级。每次输入更改时，都会重新计算值。因此，最好从上到下、从左到右输入要求。这有助于确定无法完全支持的请求值。如果选择“Phase Alignment”，则相位偏移是相对于活动输入时钟的。

如果在clk_out2、clk_out3、clk_out4或clk_out5上请求180°相位偏移，Clocking Wizard会将其中任何一个时钟连接到前一个时钟。与前一个时钟相比，MMCM/PLL的反相时钟输出（clkout[0:3]B）在频率、占空比等其他属性方面与前一个时钟相同。

可以选择实例化某种类型的缓冲区来驱动输出时钟。如果需要缓冲区在外部代码中可用，则选择“No buffer”。可用的缓冲区取决于所选的器件系列。对于所有以BUFR作为输出驱动器的输出，BUFR_DIVIDE属性在HDL中可用作通用参数。在实例化设计时，可以更改BUFR的分频值。

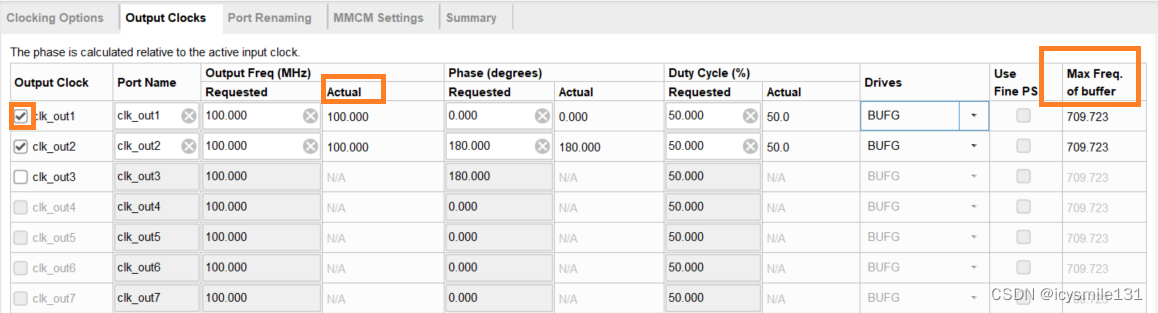

在Clocking Wizard的“Output Clocks”选项卡中的“Max Freq. of buffer ”（如上图所示）显示了所选输出缓冲区可以驱动的时钟的最大频率。

如果选择了Dynamic Phase Shift，则“Use Fine PS”复选框将可用。这些复选框允许启用MMCM（E2/E3）上的可变精细相位偏移。对于需要动态相位偏移的任何时钟，请选择相应的复选框。当选择“使用精细PS”时，向导将请求的相位字段重置为0.000。

2 Use Clock Sequencing

当在GUI的第一个选项卡上启用“Safe Clock Startup”功能时，“Use Clock Sequencing”表将变为活动状态，并且可以为每个启用的时钟配置序列号。在此模式下，只允许使用BUFGCE作为时钟输出的驱动器。

7系列支持MMCM分数分频功能，对于CLKFBOUT和CLKOUT0，增量为1/8（0.125），并且可以支持更高的时钟频率合成。例如，如果CLKIN频率为100 MHz，并且M分频值设置为8，则VCO频率为800 MHz。CLKOUT0可用于进一步对800 MHz VCO频率进行分数分频（例如，CLKOUT0_DIVIDE = 2.5，导致输出频率为320 MHz）。

在Override模式下输入的分数分频值必须是0.125的倍数。否则，IP将返回一个错误，指出该值必须是0.125的倍数。
在使用分数分频器时，用于分数模式的输出不可编程占空比。在固定或动态相位偏移模式下不允许使用分数分频。

在配置序列号时，范围从1到所选时钟的最大数量。Clocking Wizard不允许在表格中的序列中出现任何中断，从1到最大值必须连续。序列中输出时钟的频率不应超过序列中下一个输出时钟频率的八倍。

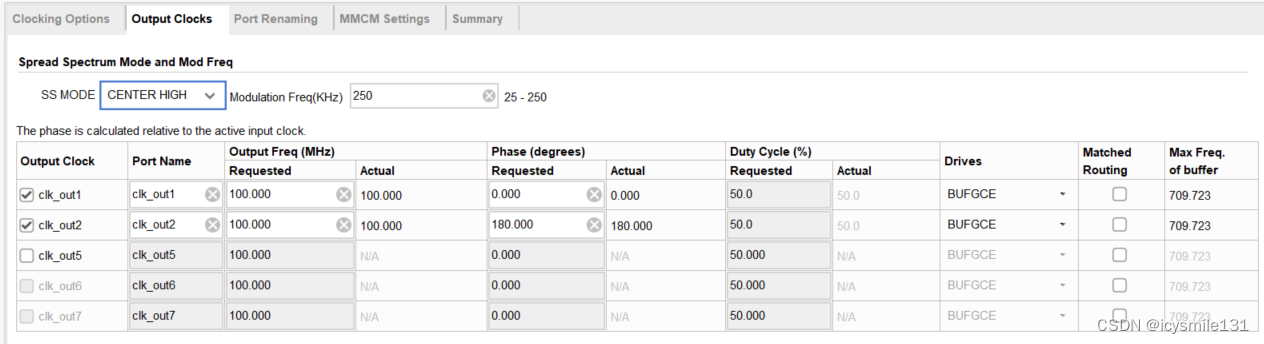

当选择扩频（Spread Spectrum，简称SS）功能时，CLK_OUT<3>和CLK_OUT<4>将不可用。这两个输出的分频值将被用于生成扩频调制频率，而不是提供常规的时钟输出。

3 Clocking Feedback

只有当选择了Phase Alignment时，Feedback选择才可用。如果未选择Phase Alignment，则输出反馈直接连接到输入反馈。对于具有Phase Alignmen的设计，如果希望反馈路径与CLK_OUT1的插入延迟相匹配，请选择automatic control on-chip。如果反馈在外部代码中，也可以选择user-controlled feedback。如果路径完全在FPGA上，请选择on-chip；否则，选择off-chip。对于需要外部反馈和相关I/O逻辑的设计，请选择automatic control off-chip。在此模式下，可以选择单端或差分反馈。Clocking Wizard将生成clock IP核逻辑以及将反馈信号路由到I/O所需的逻辑。
注意：当您选择UltraScale PLL时，无法选择时钟反馈选项。

4 Optional Inputs/ Outputs for MMCM/PLL

未被特定时钟功能选择处理的所有其他可选端口均列在“Optional Inputs/ Outputs”下。点击选择希望使其可见的端口；未使用的输入会被适当绑定，而未使用的输出将在提供的源代码中被标记为未使用。

reset：当在复选框中选择该项时，复位信号会异步地清除组件的内部状态。

power_down : 当在复选框中选择该项时，时钟部件（clocking primitive）进入一个低功耗状态，输出时钟会被停止。这通常用于节省电能，特别是在不需要时钟信号的情况下。

input_clk_stopped：输出信号，当在复选框中选择该项时，如果该信号拉高，表示输入时钟已经被停止。这通常用于向其他电路或系统组件提供关于时钟状态的信息，以便它们可以采取相应的行动或进入低功耗模式。

locked: 输出信号，当在复选框中选择该项时，如果该信号拉高，表示输出时钟已经稳定，并且可以被下游电路（downstream circuitry）使用。
clkfbstopped：输出信号，当在复选框中选择该项时，如果该信号拉高，表示反馈时钟已经停止。

5 Reset Type

当启用reset时，可以选择复位类型为高电平有效或低电平有效。默认值为高电平有效。

Reset（高电平有效）：当Reset信号为高电平时，它表示复位操作正在进行中。只要Reset信号保持高电平，组件的内部状态就会被清除，并且不执行其正常功能。当Reset信号从高电平变为低电平时，组件将退出复位状态，并重新初始化或重新发起锁定序列。

Resetn（低电平有效）：与Reset相反，Resetn信号在低电平时表示复位操作正在进行中，组件会清除其内部状态；当Resetn信号从低电平变为高电平时，组件将退出复位状态，并重新发起锁定序列。
