FOC控制中的力矩模式理解

在FOC（Field - Oriented Control，磁场定向控制）中，力矩模式是一种重要的控制方式，以下是对其详细且有条理的介绍：

一、FOC的基本原理

FOC是一种先进的电机控制技术，主要用于控制交流电机（如永磁同步电机和异步电机）。其核心思想是通过坐标变换，将三相交流电机的定子电流分解为两个互相垂直的直流分量，一个用于产生磁场（励磁分量），另一个用于产生转矩（转矩分量）。这样就可以像控制直流电机一样，分别对这两个分量进行控制，从而实现对电机转矩和磁场的精确控制。

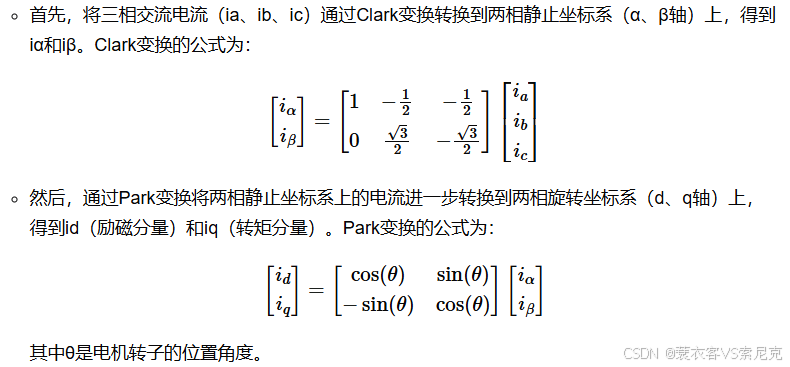

1. 坐标变换过程


2. 控制策略

   • 在d轴上，通常控制励磁分量id为一个恒定值（对于永磁同步电机，一般控制id为0，因为永磁体已经提供了磁场；对于异步电机，id用于产生旋转磁场）。在q轴上，控制转矩分量iq来实现对电机转矩的控制。通过PI（比例 - 积分）控制器等调节算法，使实际的iq值跟踪给定的iq值，从而达到控制电机转矩的目的。

二、FOC中力矩模式的特点

1. 高精度转矩控制
   • 由于FOC能够将电机的电流精确地分解为励磁和转矩分量，并且可以独立控制这两个分量，所以在力矩模式下，可以实现非常精确的转矩控制。例如，在要求电机输出恒定转矩的场合，如传送带驱动，即使负载有微小的变化，FOC系统也能够通过快速调整iq值，使电机输出的转矩保持稳定。其转矩控制精度可以达到很高的水平，对于一些高性能的应用场景，如航空航天领域的精密电机驱动，FOC力矩模式能够满足严格的转矩精度要求。
2. 动态响应快
   • FOC控制算法的实时性和快速性使得力矩模式具有良好的动态响应特性。当转矩给定值突然变化时，FOC系统能够迅速调整电机的电流，使电机的转矩快速跟随给定值变化。例如，在机器人关节驱动中，当机器人需要快速改变关节的力度（转矩）以适应不同的动作要求时，FOC力矩模式可以及时响应，使关节能够迅速、准确地输出所需的转矩，从而提高机器人的动作灵活性和响应速度。
3. 适应性强
   • FOC力矩模式对电机的参数变化和负载变化有较强的适应性。在实际应用中，电机的参数（如电感、电阻等）可能会因为温度变化、老化等因素而发生变化，同时负载也可能存在波动。FOC系统通过实时检测电机的电流、电压和位置等信息，并利用先进的控制算法（如自适应控制算法）对电机参数进行在线辨识和补偿，能够保证在这些变化情况下，仍然能够准确地控制电机的转矩。例如，在电动车辆的驱动电机中，车辆在行驶过程中会遇到不同的路况和负载变化，FOC力矩模式可以很好地适应这些变化，保持电机输出转矩的稳定性和车辆的动力性能。

三、FOC中力矩模式的应用实例

1. 电动汽车驱动
   • 在电动汽车的驱动系统中，FOC力矩模式被广泛应用。当驾驶员踩下加速踏板时，车辆的控制系统会根据踏板的位置计算出所需的电机转矩给定值。FOC控制器接收到这个给定值后，通过控制iq来调节电机的输出转矩。在车辆起步阶段，需要较大的转矩来克服车辆的静止惯性，FOC力矩模式可以迅速提供足够的转矩，使车辆平稳起步。在车辆行驶过程中，根据路况（如上坡、下坡、平坦路面等）和驾驶员的操作需求，FOC系统实时调整转矩，保证车辆的动力输出和经济性。同时，由于FOC对电机参数变化的适应性，在电机温度变化或者电池电量变化导致电机性能略有变化的情况下，仍然能够保持良好的转矩控制性能。
2. 工业伺服系统
   • 在高精度的工业伺服系统中，如数控机床的进给轴驱动，FOC力矩模式发挥着重要作用。在加工过程中，刀具与工件之间的切削力会不断变化，这就要求进给轴电机能够根据切削力的变化提供相应的转矩。FOC控制器通过实时检测电机的运行状态和负载变化，精确地控制电机的转矩输出。例如，在车削加工中，当切削深度增加时，切削力增大，FOC力矩模式能够及时增加电机的转矩，保证刀具能够顺利切削工件；当切削深度减小时，又能够迅速减小转矩，避免电机过载。这种精确的转矩控制有助于提高加工精度和表面质量，同时也能够延长刀具的使用寿命。
