汇川H5u作modbusRTU主站设置及测试

新建工程

新建一个H5U工程，不使用临时工程
系列选择H5U即可

COM通讯参数配置

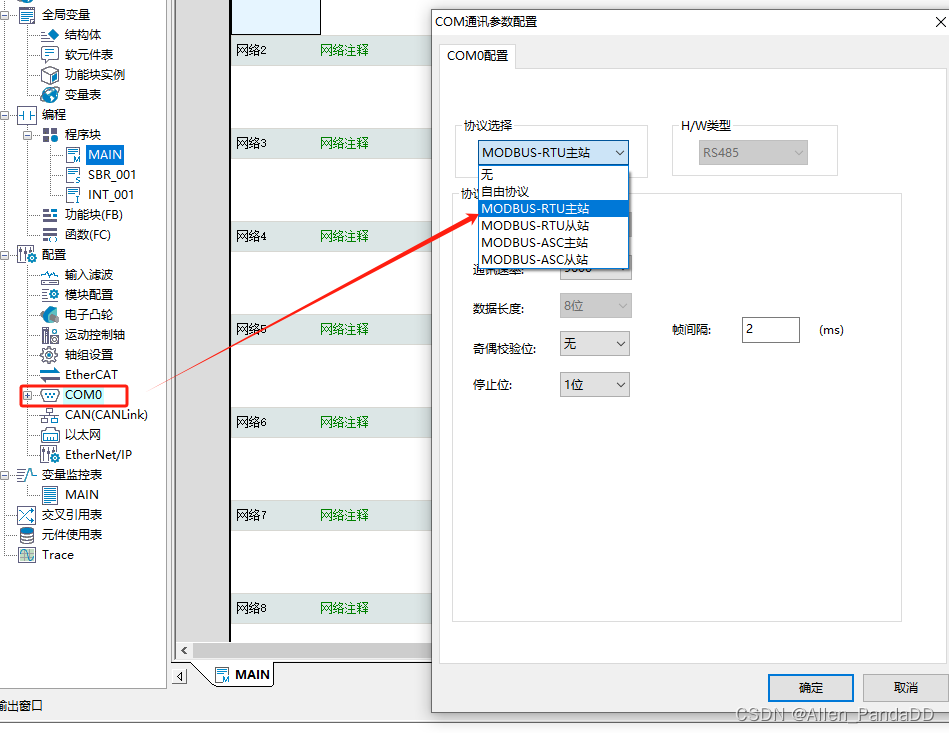

协议选择

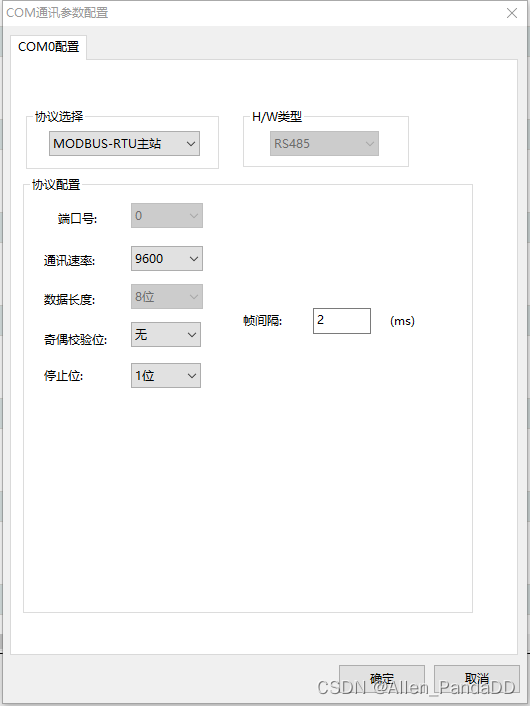

协议配置

端口号默认不可选择
波特率这里使用9600
数据长度：8
无奇偶校验
1位停止位

Modbus配置

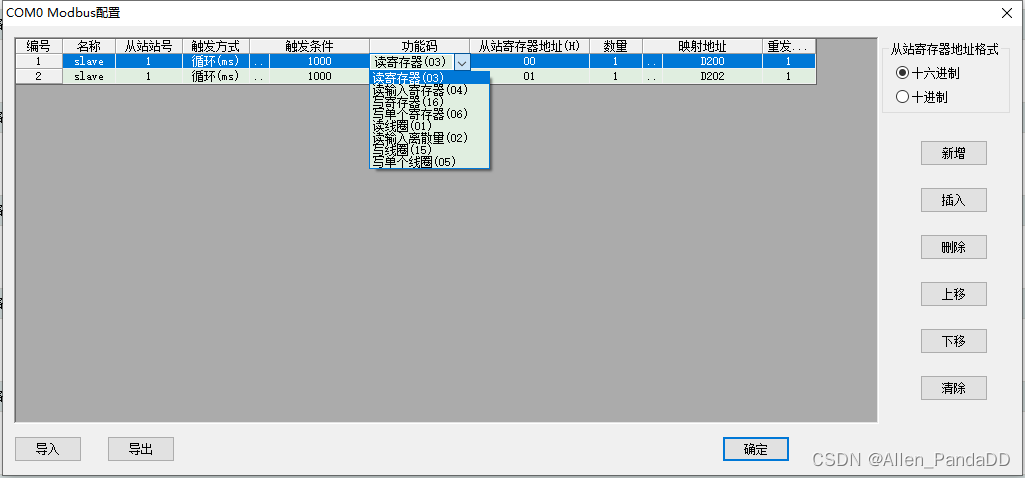

点击新增，可以选择需要的功能码
常用功能码03，16，06

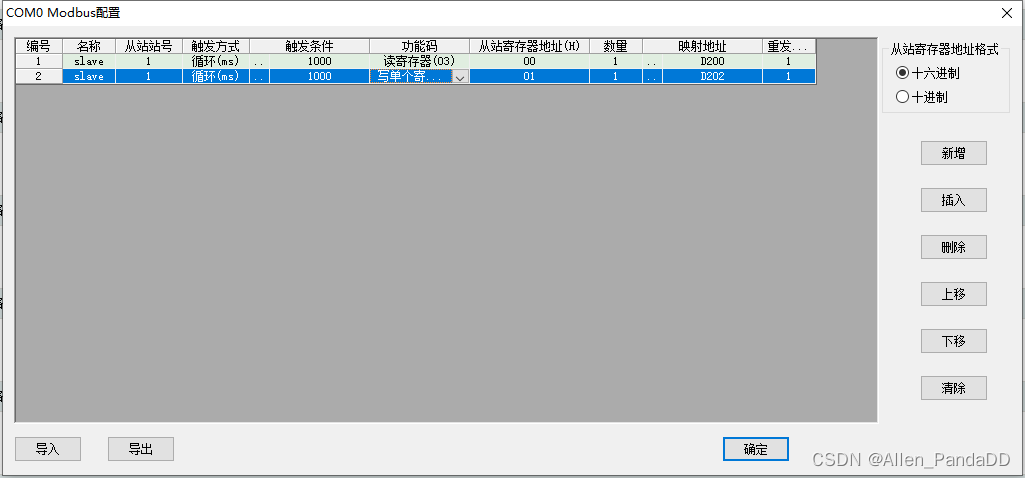

这里配置2条通讯数据
一个03读取从站地址0的值，映射到D200，每1秒读取一次，可以设置其他条件触发读取
一个06读取从站地址1的值，映射到D202，每1秒写入一次，可以设置其他条件触发写入

仿真测试

打开离线仿真
打开modbusRTU调试助手
测试读取从站地址0的值，可以读取到当前值为10

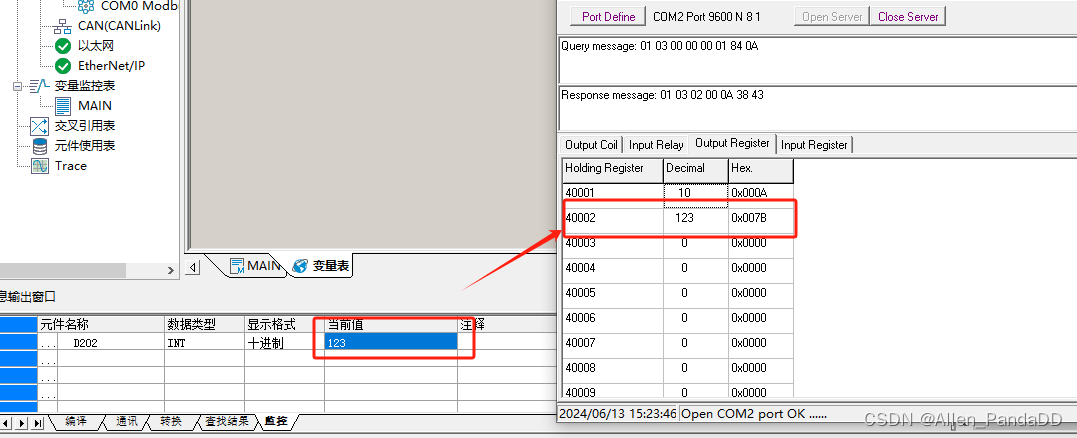

测试写入从站地址1的值，可以看到当前值更改为123

也可去看这个测试视频
链接: 汇川H5U小型PLC-modbusRTU作主站通讯测试
