11、超声波传感器HC-SR04使用

最新推荐文章于 2024-09-11 11:14:57 发布
最新推荐文章于 2024-09-11 11:14:57 发布
阅读量1.4k 收藏
点赞数
分类专栏： 小白入门ESP8266 文章标签： HC-SR04 ESP8266
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012861467/article/details/120372475
版权
本文介绍了超声波传感器HC-SR04的工作原理、规格特性，以及如何使用该传感器与NodeMCU进行连接和交互。通过公式Distance = 1/2×T×C计算距离，其中T是声波往返时间，C是声速。提供了具体的接线指导和代码示例，帮助读者理解如何在实际项目中应用HC-SR04。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、简介

2、使用例子

正文

1、简介

超声波传感器可以通过使用超声波来测量距离。它通过发出特定频率的声波来测量距离，并等待该声波反弹。通过记录在产生的声波和声波反弹之间所花费的时间，可以计算传感器和物体之间的距离。

HC-SR04规格

电源：5v DC

测距距离：2cm至500cm

超声频率：40k Hz

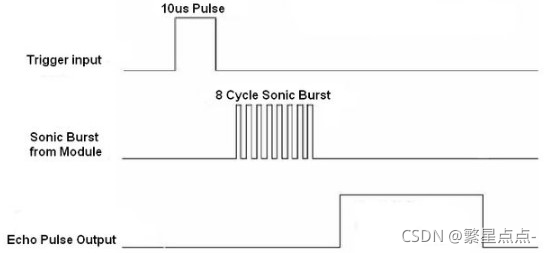

超声波模块到底是怎么运行的呢？

传感器只是把它的“ECHO”引脚保持在高电平，使之持续一段时间，这对应于从发送的波形到接收反射（回波）所花费的这一段时间。

模块发出一阵声波，同时向回波引脚施加电压。

该模块接收反射声波并从回波引脚消除电压。

在测距的时候ÿ
