今天在这里主要针对陀螺定向精度问题，在这里做一个综合阐述。主要从时钟、量程、带宽、噪音等多个影响因素进行综合分析。

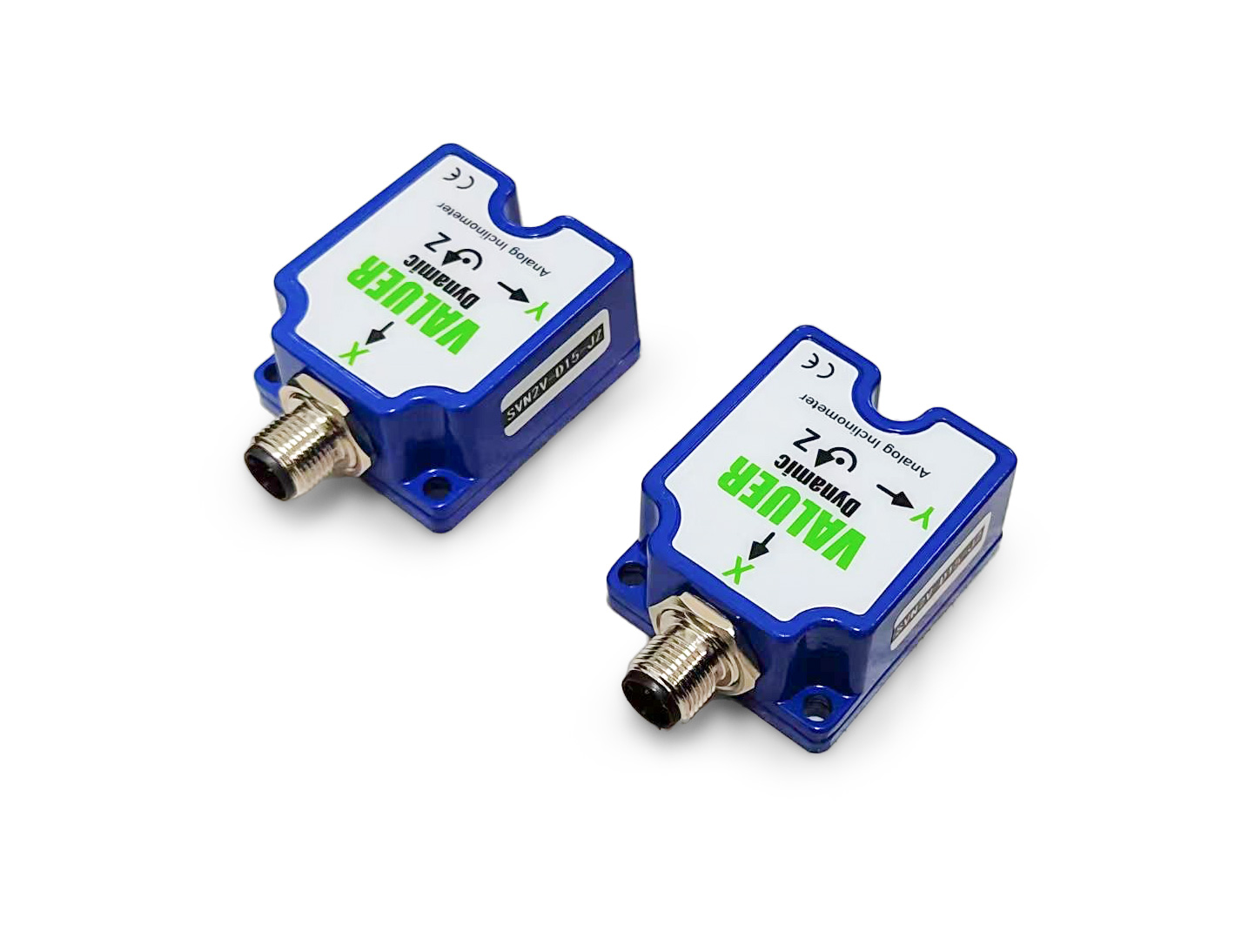

动态倾角传感器陀螺仪

时钟

时钟是影响陀螺定向精度的因素之一。

外部时钟和内部时钟对陀螺定向精度的影响，可从时钟精度、稳定性、抖动等方面的原理来深入剖析。

1、时钟精度对陀螺定向精度的影响

外部时钟

原理：外部时钟通常由高精度的晶体振荡器提供，其频率精度可以达到非常高的水平，例如某些高精度晶振的频率误差可以控制在百万分之一（ppm）甚至更低。精确的时钟信号能确保陀螺仪以稳定且准确的采样频率对角速度进行测量。例如，若需要以 1000Hz 的频率对陀螺仪数据进行采样，高精度的外部时钟能精确地实现这个采样频率，使得每次采样的时间间隔均匀且准确。
对定向精度的影响：准确的采样频率有助于精确地捕捉角速度的变化，从而提高角度计算的准确性。在计算角度时，陀螺仪通过对角速度进行积分得到角度变化量。如果采样频率不准确，会导致积分过程中引入误差，随着时间的积累，这些误差会不断增大，最终影响陀螺的定向精度。而高精度的外部时钟可以有效减少这种误差，提高定向精度。

内部时钟

原理：内部时钟由芯片内部的振荡电路产生，由于受到芯片制造工艺、温度、电压等因素的影响，其频率精度相对较低。例如，内部时钟的频率误差可能在几十 ppm 甚至更高。这种频率误差会导致采样频率不稳定，使得每次采样的时间间隔不一致。
对定向精度的影响：不稳定的采样频率会使陀螺仪在积分过程中引入随机误差，导致角度计算不准确。特别是在长时间的测量过程中，这些误差会不断累积，严重影响陀螺的定向精度。

2、时钟稳定性对陀螺定向精度的影响

外部时钟

原理：外部时钟的稳定性较高，因为其晶体振荡器的物理特性相对稳定，受外界环境因素的影响较小。例如，高品质的晶体振荡器在较宽的温度范围内（如 - 40°C 到 85°C），频率变化可以控制在很小的范围内。这种稳定性使得时钟信号的频率在长时间内保持相对恒定，为陀螺仪的采样提供了稳定的时间基准。
对定向精度的影响：稳定的时钟信号确保了陀螺仪每次采样的时间间隔一致，使得角速度测量值能够准确反映物体的实际运动状态。在进行角度积分计算时，稳定的采样间隔可以避免因时间间隔变化而引入的误差，从而提高定向精度。

内部时钟

原理：内部时钟的稳定性较差，芯片内部的振荡电路容易受到温度、电源电压波动等因素的影响。例如，当芯片温度升高时，振荡电路中的电子元件参数会发生变化，导致时钟频率发生漂移。这种频率漂移会使得采样时间间隔不稳定，进而影响陀螺仪的测量精度。
对定向精度的影响：不稳定的采样时间间隔会导致陀螺仪测量的角速度值出现偏差，在积分计算角度时，这些偏差会不断累积，使得最终的定向结果不准确。

3、时钟抖动对陀螺定向精度的影响

外部时钟

原理：外部时钟的抖动通常较小，因为高品质的晶体振荡器具有良好的抗干扰能力和低相位噪声特性。时钟抖动是指时钟信号的边沿在时间上的随机波动，较小的抖动意味着时钟信号的边沿更加稳定和准确。
对定向精度的影响：在陀螺仪采样过程中，时钟信号的边沿用于触发采样操作。较小的时钟抖动可以确保采样时刻的准确性，使得陀螺仪能够准确地捕捉到角速度的瞬间值。如果时钟抖动较大，采样时刻会出现随机偏差，导致测量的角速度值不准确，从而影响定向精度。

内部时钟

原理：内部时钟由于受到芯片内部噪声、电源纹波等因素的影响，抖动相对较大。这些噪声源会干扰振荡电路的正常工作，使得时钟信号的边沿出现较大的随机波动。
对定向精度的影响：较大的时钟抖动会导致采样时刻的不确定性增加，使得陀螺仪测量的角速度值存在较大误差。在进行角度积分计算时，这些误差会不断累积，最终严重影响陀螺的定向精度。

量程

陀螺积分精度与陀螺的量程范围选择密切相关，选择不同的量程（如 2000dps 和 500dps）会在多个方面影响积分精度，以下为你详细分析：

1、分辨率差异

原理：陀螺仪的分辨率是指其能够检测到的最小角速度变化。在量化位数固定的情况下，量程越小，分辨率越高。例如，若一个陀螺仪采用 16 位 ADC 进行数据转换，量程为 2000dps 时，其分辨率为0.061dps/LSB（最低有效位）；而量程为 500dps 时，分辨率则变为0.015 dps/LSB。
对积分精度的影响：更高的分辨率意味着能够更精确地测量较小的角速度变化。在进行积分运算时，更精确的角速度测量值可以减少积分过程中的误差累积，从而提高积分精度。所以，量程为 500dps 时，由于分辨率更高，对于微小角速度变化的捕捉更灵敏，积分精度相对更高。

2、噪声影响

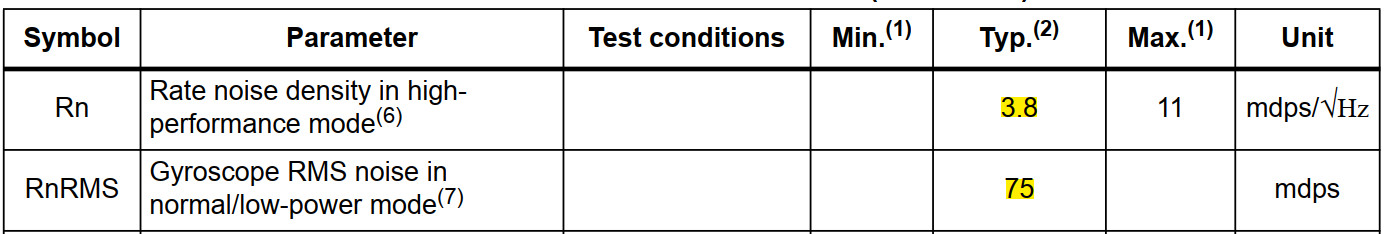

原理：陀螺仪在工作过程中会产生噪声，噪声会叠加在真实的角速度信号上，影响测量的准确性。不同量程下，陀螺仪的噪声水平不同。一般来说，量程越小，噪声对测量结果的影响相对越大。因为在小量程下，陀螺仪对微小信号更敏感，噪声信号在总信号中所占的比例相对较大。
对积分精度的影响：当噪声较大时，积分过程会将噪声也进行积分，导致积分误差增大。在 500dps 量程下，虽然分辨率高，但噪声相对影响更大，可能会在一定程度上抵消分辨率带来的优势。而在 2000dps 量程下，噪声相对影响较小，但由于分辨率较低，对于微小角速度变化的测量不够精确，也会影响积分精度。因此，需要在分辨率和噪声之间进行权衡。

3、量程适配性

原理：如果实际的角速度变化范围超出了所选陀螺仪的量程，会出现饱和现象。例如，当实际角速度达到 1000dps 时，若选择 500dps 的量程，陀螺仪输出会达到饱和值，无法准确反映实际的角速度。
对积分精度的影响：一旦出现饱和现象，积分过程中使用的是错误的角速度值，会导致积分结果严重偏离实际值，大大降低积分精度。而选择 2000dps 的量程则可以避免这种饱和情况，保证在一定范围内能够准确测量角速度，从而提高积分精度。但如果实际角速度变化范围较小，选择 2000dps 量程会因分辨率低而降低积分精度。

应用场景举例

低动态场景：在一些低动态的应用场景中，如室内无人机的姿态稳定控制，其角速度变化范围通常较小。此时选择 500dps 量程，利用其高分辨率的优势，可以更精确地测量微小的角速度变化，从而提高积分精度，实现更稳定的姿态控制。
高动态场景：对于高速旋转的物体，如竞技无人机的快速翻滚动作，其角速度变化范围较大。选择 2000dps 量程可以避免饱和现象，保证在大角速度变化时仍能准确测量，从而提高积分精度。

带宽

还要考虑陀螺带宽对积分准确性的影响。陀螺带宽是指陀螺仪能够准确响应的输入信号的频率范围。它对积分准确性的影响主要体现在以下几个方面：

1、信号失真与噪声

原理：当输入信号的频率超出陀螺带宽时，陀螺仪无法准确跟踪信号的变化，会导致信号失真。同时，带宽内的噪声也会被积分，如果带宽过宽，会引入更多的噪声，增加积分误差；如果带宽过窄，可能会过滤掉一些有用的信号，同样影响积分准确性。
对积分准确性的影响：信号失真会使积分所依据的角速度数据不准确，导致积分结果偏离真实值。而噪声的积分会使积分误差随着时间不断累积，降低积分的准确性。

2、动态响应能力

原理：在实际应用中，物体的运动可能包含不同频率的成分。较宽的带宽意味着陀螺仪能够更快地响应输入信号的变化，更准确地跟踪物体的快速运动；较窄的带宽则会使陀螺仪对快速变化的信号响应缓慢。
对积分准确性的影响：如果物体的运动变化较快，而陀螺带宽过窄，陀螺仪无法及时跟上运动的变化，会导致积分结果滞后于实际的角度变化，降低积分准确性。相反，如果带宽过宽，可能会引入不必要的高频噪声，同样影响积分效果。

3、不同量程下建议的带宽

陀螺的量程和带宽的选择通常需要根据具体的应用场景来确定。不过，一般有以下一些常见的经验原则：

量程为 2000dps 时

适用场景：适用于快速、大幅度的运动，例如高速旋转的物体、竞技无人机的快速翻滚等。
建议带宽：通常可以选择较宽的带宽，如 200Hz - 500Hz。较宽的带宽可以使陀螺仪更好地跟踪快速变化的角速度，确保在高速运动过程中能够准确测量。例如，在竞技无人机的飞行过程中，无人机可能会进行快速的翻滚和转向动作，这些动作包含较高频率的角速度变化，较宽的带宽能够保证陀螺仪及时响应这些变化，提高积分准确性。

量程为 500dps 时

适用场景：适用于相对缓慢、小幅度的运动，如室内无人机的姿态稳定控制、手持设备的轻微晃动检测等。
建议带宽：一般可以选择相对较窄的带宽，如 50Hz - 200Hz。较窄的带宽可以有效过滤掉高频噪声，同时对于缓慢变化的角速度也能够准确测量。在室内无人机的姿态稳定控制中，无人机的运动相对较为平稳，角速度变化的频率较低，较窄的带宽可以避免引入过多的噪声，提高积分的准确性。

灵敏度

灵敏度（Sensitivity）是陀螺仪的核心参数之一，其准确性直接影响角速度测量的精度，进而影响积分运算的结果（如姿态角、位移等）。

一、校准的必要性

制造误差

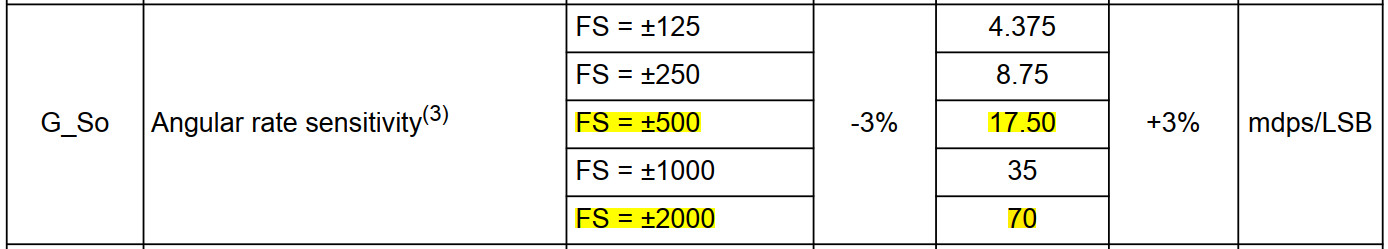

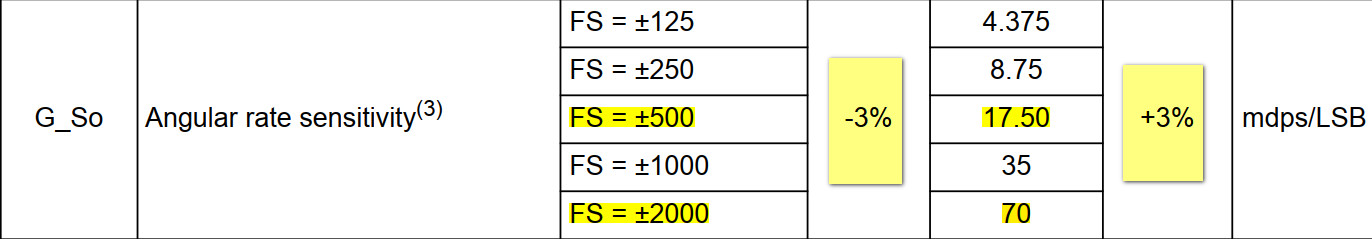

陀螺仪在生产过程中，由于工艺差异（如 MEMS 结构、电路匹配性等），不同个体的灵敏度会存在微小差异。例如，同一批次的陀螺可能标称灵敏度为 16.4 LSB/dps（对应量程 ±2000dps），但实际值可能在 ±3% 范围内波动。若不校准，这种误差会直接导致测量偏差。

温漂与老化
陀螺仪的灵敏度会随温度变化和长期使用而漂移。例如，某些 MEMS 陀螺的温度系数典型值为 ±0.007%/℃，在宽温环境下（如 - 40℃~+85℃），灵敏度可能变化超过0.007%*125 = 0.875%。未校准的温漂会导致测量结果随环境温度波动。全温区最大可达到0.048%*125=6%

非线性误差
陀螺仪的灵敏度可能存在非线性特性（如在满量程附近出现增益变化），这会导致测量值与真实值之间的非线性偏差。校准可通过多项式拟合或查表法补偿这种非线性。

二、校准方法

工厂校准
- 转台校准：在高精度转台上施加已知角速度（如 0dps、±500dps、±2000dps），记录陀螺输出并拟合灵敏度系数。
- 温度补偿：在恒温箱中测试不同温度下的灵敏度，生成温度补偿表。
用户自定义校准
- 静态校准：将陀螺静止放置（角速度为 0dps），通过多次采样计算零偏和灵敏度。
- 动态校准：结合已知运动（如匀速旋转）或外部传感器（如 GPS）进行联合校准。

三、校准后的影响

提高测量精度
校准后，灵敏度误差可从 ±5% 降至 ±0.1% 以内。例如，对于量程 500dps 的陀螺，校准前 1 LSB 可能对应 0.015dps（理论值），但实际可能偏差 ±0.00075dps；校准后误差可忽略。
优化积分结果
灵敏度误差会直接导致积分误差。假设灵敏度偏高 1%，积分得到的角度误差将随时间线性累积（如 1 小时后误差达 36°）。校准可显著降低这种误差。
与其他参数的协同优化
灵敏度校准需与零偏校准、轴对准校准等结合，确保陀螺各参数的一致性。例如，零偏漂移会掩盖灵敏度误差的影响，需先校准零偏再调整灵敏度。
