介绍

植物根生长算法（Plant Root Growth Algorithm，PRGA）是一种受植物根生长过程启发的优化算法。这种算法模拟了植物根系在地下环境中寻找养分和水分的行为，通过模仿根的生长、分支和适应环境的能力来解决优化问题。

植物根生长算法的基本原理

植物根生长算法基于以下几个基本原则：

根的生长：植物根会向养分和水分丰富的区域生长。根的生长方向由当前环境的适应度函数决定。
根的分支：在合适的条件下，根会分叉以探索更多的区域，增加找到养分和水分的机会。
适应性调整：植物根系具有适应环境变化的能力，通过调整生长方向和速度，优化资源的获取

植物根生长算法的步骤

初始化种群：生成一个初始种群，每个个体代表一个可能的解决方案（类似于根的初始位置）。
适应度评估：计算每个个体的适应度（即当前解的优劣）。
根的生长：根据适应度函数和生长规则，更新每个个体的位置。
根的分支：在合适的条件下，生成新的分支个体，增加种群的多样性。
选择最优解：根据适应度选择表现最好的个体，更新种群。
终止条件：根据预设的终止条件（如迭代次数或适应度阈值），判断是否结束算法。

植物根生长算法的优势

探索能力强：通过分支和生长机制，算法可以有效地探索解空间，避免陷入局部最优。
适应性好：算法能够动态调整生长策略，适应不同的优化环境。
实现简单：算法的基本思想简单，容易实现和调整。

植物根生长算法的应用

植物根生长算法可以用于各种优化问题，包括但不限于：

函数优化
多目标优化
路径规划
参数估计
机器学习中的超参数优化

本文代码

本文模拟了电路设计中的参数优化过程，假设我们要优化一个简单的电路，比如滤波器电路的参数，包括电阻、电容和电感的值，以达到特定的频率响应

核心代码

function RGA_circuit_design_optimized
    % 初始化参数
    population_size = 100;  % 种群规模
    num_features = 3;  % 参数个数（例如电阻R、电容C和电感L）
    max_iter = 500;  % 最大迭代次数
    step_size = [50, 1e-8, 1e-5];  % 步长
    branching_prob = 0.5;  % 分支概率
    termination_threshold = 1e-6;  % 终止条件

    % 初始化种群（电阻、电容、电感的值）
    population = initialize_population(population_size, num_features);

    % 记录最优解
    best_solution = [];
    best_fitness = inf;

    % 主循环
    for iter = 1:max_iter
        % 评估种群适应度
        fitness = zeros(population_size, 1);
        parfor i = 1:population_size
            fitness(i) = circuit_fitness_function(population(i, :));
        end

        % 更新最优解
        [current_best_fitness, best_idx] = min(fitness);
        if current_best_fitness < best_fitness
            best_fitness = current_best_fitness;
            best_solution = population(best_idx, :);
        end

        % 打印当前迭代信息
        fprintf('Iteration %d: Best Fitness = %f\n', iter, best_fitness);

        % 检查终止条件
        if best_fitness < termination_threshold
            break;
        end

        % 根的生长和分支
        new_population = [];
        for i = 1:population_size
            % 根的生长
            new_root = grow_root(population(i, :), step_size);

            % 根的分支
            if rand < branching_prob
                branch_root = grow_root(population(i, :), step_size);
                new_population = [new_population; branch_root];
            end
            new_population = [new_population; new_root];
        end

        % 更新种群
        population = select_best_solutions(new_population, population_size, @circuit_fitness_function);
    end

    % 输出最优解
    fprintf('Best Solution: R = %f, C = %e, L = %e\n', best_solution(1), best_solution(2), best_solution(3));
    fprintf('Best Fitness: %f\n', best_fitness);

    % 绘制频率响应曲线
    plot_frequency_response(best_solution);
end

% 初始化种群
function population = initialize_population(population_size, num_features)
    population = rand(population_size, num_features);
    population(:, 1) = population(:, 1) * 5000;  % 扩展电阻范围 [0, 5000] 欧姆
    population(:, 2) = population(:, 2) * 1e-5;  % 扩展电容范围 [0, 10] 微法
    population(:, 3) = population(:, 3) * 1e-2;  % 扩展电感范围 [0, 10] 毫亨
end

% 根的生长
function new_root = grow_root(root, step_size)
    perturbation = (rand(1, length(root)) - 0.5) .* step_size;
    new_root = root + perturbation;
end

% 电路设计的适应度函数
function fitness = circuit_fitness_function(params)
    R = params(1);  % 电阻
    C = params(2);  % 电容
    L = params(3);  % 电感

    % 目标频率响应（假设目标是带通滤波器的中心频率和带宽）
    target_center_freq = 1e3;  % 目标中心频率 1kHz
    target_bandwidth = 100;    % 目标带宽 100Hz
    target_gain = -3;          % 目标增益 (dB)

    % 电路响应计算（这里假设简单的RLC电路）
    [center_freq, bandwidth, peak_gain] = calculate_circuit_response(R, C, L);

    % 适应度计算
    fitness = (center_freq - target_center_freq)^2 + (bandwidth - target_bandwidth)^2 + (peak_gain - target_gain)^2;
end

% 计算电路响应
function [center_freq, bandwidth, peak_gain] = calculate_circuit_response(R, C, L)
    % 计算中心频率
    center_freq = 1 / (2 * pi * sqrt(L * C));

    % 计算带宽
    bandwidth = R / (2 * pi * L);

    % 计算峰值增益
    f = center_freq;
    omega = 2 * pi * f;
    H = abs(1 ./ (R + 1j * omega * L - 1 ./ (1j * omega * C)));
    peak_gain = 20 * log10(max(H));
end

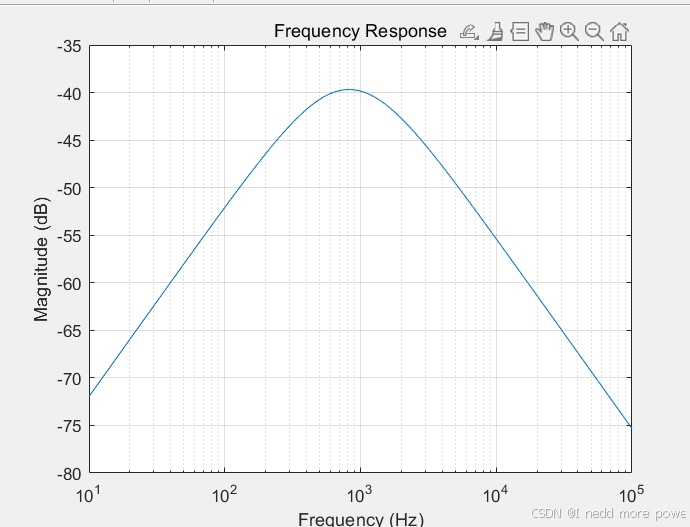

% 绘制频率响应曲线
function plot_frequency_response(params)
    R = params(1);  % 电阻
    C = params(2);  % 电容
    L = params(3);  % 电感

    f = logspace(1, 5, 1000);  % 频率范围 [10, 100000] Hz
    omega = 2 * pi * f;
    H = abs(1 ./ (R + 1j * omega * L - 1 ./ (1j * omega * C)));

    figure;
    semilogx(f, 20 * log10(H));
    title('Frequency Response');
    xlabel('Frequency (Hz)');
    ylabel('Magnitude (dB)');
    grid on;
end
